DEHNvenCI

Parafoudre combiné à base d'éclateurs à air avec un fusible amont intégré et tenue au courant de foudre
Coordonné énergétiquement avec la gamme de produits Red/Line
Bas niveau de protection U_P ≤ 1,5 kV (fusible amont inclus)
Continuité de service accrue des installations grâce à la technologie de limitation du courant de suite « RADAX-Flow »
Extinction du courant de suite jusqu'à 100 kA_eff
Capacité élevée d'écoulement du courant de foudre de 25 kA (10/350 µs)
Permet la protection des équipements terminaux
Indication optique de fonctionnement/défaut grâce à un voyant mécanique vert/rouge

DEHNvenCI 255 (FM)

Parafoudre combiné unipolaire avec fusible intégré et une tenue au courant de choc de décharge élevée pour les systèmes 230 / 400 V ; version FM avec contact sec de télésignalisation.

2 Produits

Référence de la pièce 961200 DVCI 1 255

GTIN 4013364145108, Clients tariffs no (UE): 85363090, Poids brut: 477.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

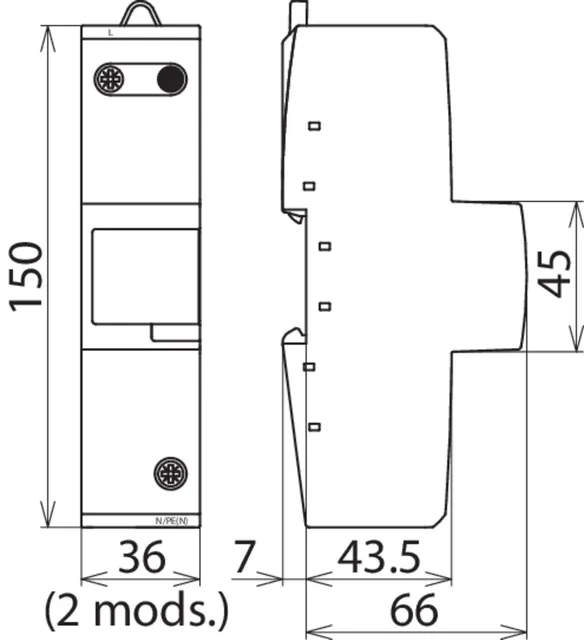

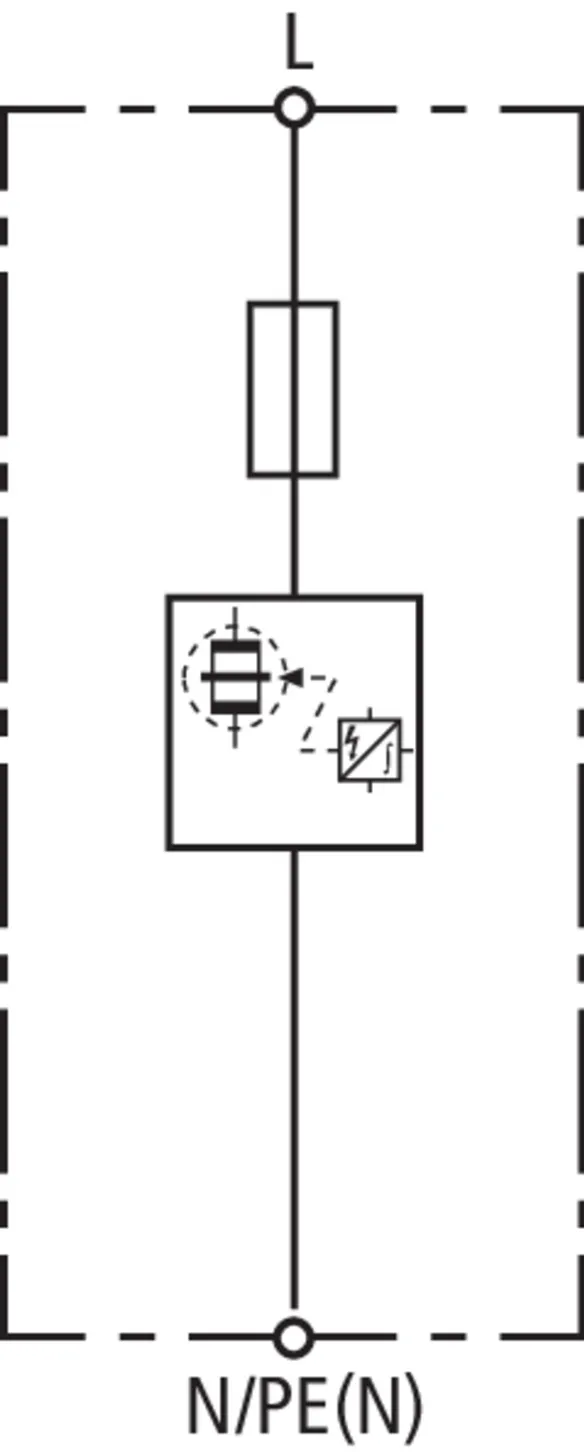

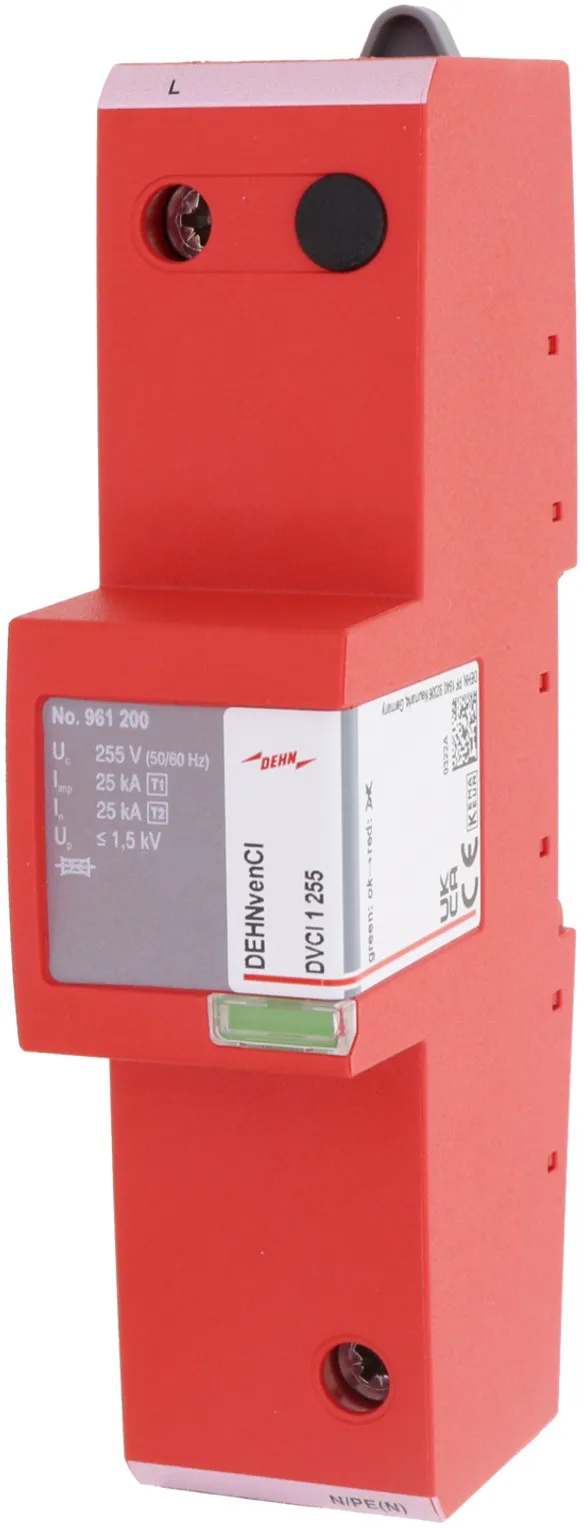

Parafoudre combiné DEHNvenCI 255
Parafoudre combiné unipolaire avec fusible amont intégré,
largeur 2 modules standard
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie d’éclateurs à air « RADAX-Flow » avec limitation du courant de suite

Permet la protection des appareils terminaux
Affichage des défauts pour le parafoudre et fusible intégré
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 25 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVCI 1 255
Référence: 961200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	Fusible amont intégré
Certifications	KEMA
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux	Type 1 + Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	Fusible amont intégré
Pouvoir de coupure assigné de la protection interne de secours	100 kA
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE,(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² multi-brins/35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Niveau de protection [L-PE] (U_P) dans un circuit 3 en 1 avec DGPM 1 255 (FM) (référence 961 180 (961 185)) et MVS 1 4 8 TT (référence 900 849)	≤ 2,5 kV

Le produit 961200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 961205 DVCI 1 255 FM

GTIN 4013364145115, Clients tariffs no (UE): 85363090, Poids brut: 480.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

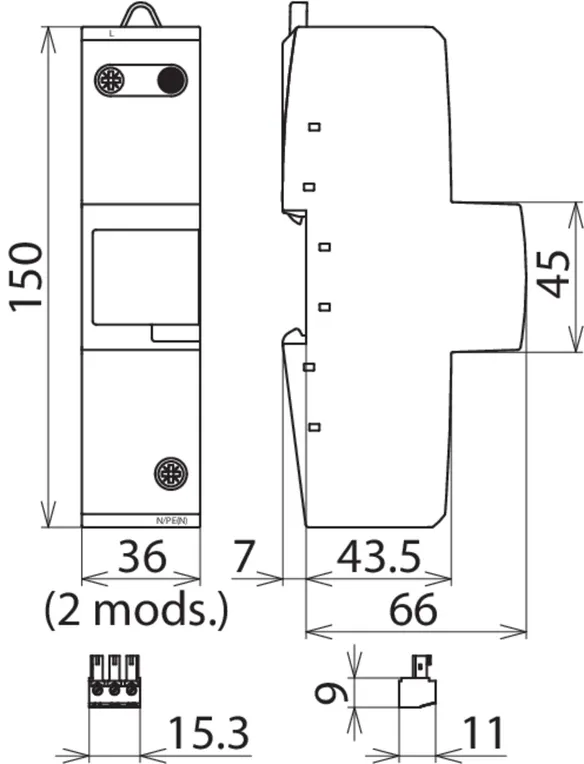

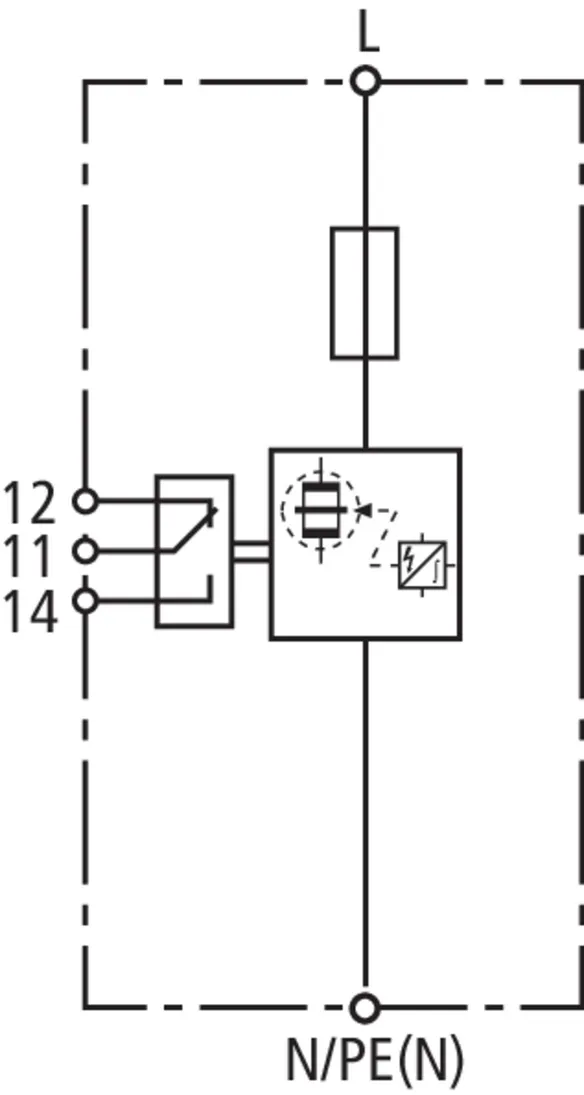

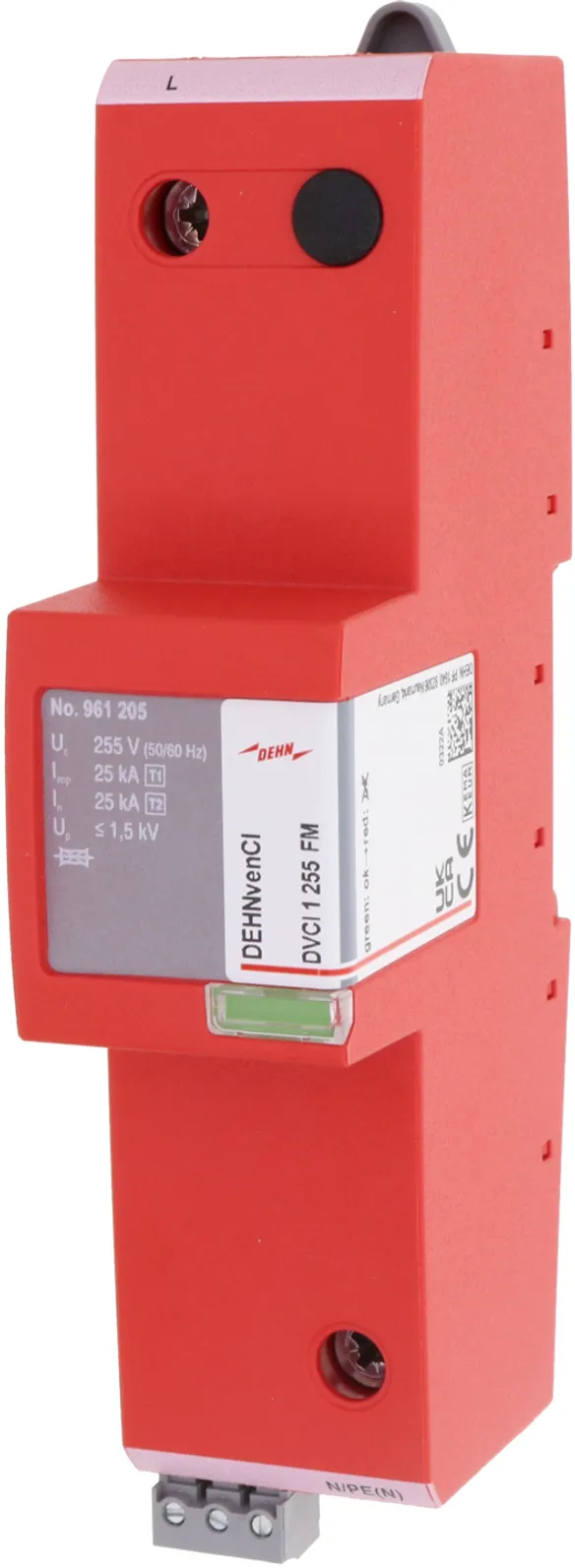

Parafoudre combiné DEHNvenCI 255 FM
Parafoudre combiné unipolaire avec fusible amont intégré,
Fusible amont au parafoudre, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie d’éclateurs à air « RADAX-Flow » avec limitation du courant de suite

Permet la protection des appareils terminaux
Affichage des défauts et télésignalisation pour le parafoudre et fusible intégré
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 25 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Coordination énergétique selon
DIN EN 62305-4
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DVCI 1 255 FM
Référence: 961205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	Fusible amont intégré
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux	Type 1 + Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	Fusible amont intégré
Pouvoir de coupure assigné de la protection interne de secours	100 kA
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE,(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² multi-brins/35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires:	Utilisation dans des tableaux de distribution présentant des courants de court-circuit présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Niveau de protection [L-PE] (U_P) dans un circuit 3 en 1 avec DGPM 1 255 (FM) (référence 961 180 (961 185)) et MVS 1 4 8 TT (référence 900 849)	≤ 2,5 kV
