High Power Charging (HPC):
Normgerecht. Sicher. Kosteneffizient.
Normgerecht. Sicher. Kosteneffizient.
Die DEHN Lösungen erlauben auch unter anspruchsvollen Bedingungen einen dauerhaften Betrieb von Schnellladestationen. Das schützt Ihre Kunden und deren Fahrzeuge und stellt dabei deren Mobilität sicher.
Zusätzlich schützen DEHN Lösungen die Infrastruktur und somit Ihre Investitionen.
Die DEHN Schutzlösungen für
High Power Charging Ladestationen
Überzeugen Sie sich von DEHN Schutzlösungen zum Überspannungsschutz, Blitzschutz, Erdung und Potentialausgleich sowie zum Arbeitsschutz.
Bei weiteren Fragen sind wir für Sie da.
Überspannungsschutz
Umfassender Schutz für durchgängigen Betrieb und planbare Wartbarkeit Ihrer Systeme.
Blitzschutz, Erdung und Potentialausgleich
Blitzschutz für Überdachungen und ein niederimpedant vermaschtes Erdungssystem.
Arbeitsschutz
Wir haben für alle Ladestationskonzepte die passenden Lösungen, um Ihr Team bei Wartung und Betrieb umfassend zu schützen.
DEHN Dienstleistungen
für HPC Ladestationen
Ortsbegehung
Wir unterstützen Sie bei der Entwicklung von Schutzkonzepten für Neu- oder Umplanungen vor Ort.
Test- & Prüfzentrum
Wir führen Systemprüfungen zur Sicherstellung und zum Nachweis einer maximalen Schutzwirkung für Schnellladestationen/High Power Charger und E-Fahrzeuge durch (Dakks zertifiziert).
Installation & Wartung
Mit DEHN INSTATEC als E-Mobility Experte bieten wir Ihnen Installation und Wartung aus einer Hand.
Produkte für
High Power Charging
Mit uns sind Sie optimal aufgestellt: Wir bieten Ihnen ein sinnvoll aufeinander abgestimmtes Vollsortiment rund um das High Power Charging.
/www.dehn.fr/store/f/54439547/HDVORSCHAU/972150.jpg)
972150
DEHNguard M DC ACI 1250 FM
Modularer, steckbarer Überspannungs-Ableiter Typ 2 DEHNguard M DC ACI 1250 FM für Gleichstromanwendungen mit mechanischer Funktions-/Defektanzeige.
/www.dehn.fr/store/f/54427936/HDVORSCHAU/900076.jpg)
900076
DEHNcombo
Schützt PV-Stromversorgungssysteme bis 1500 V DC: Ableiter für High Power Charging Stationen oder Batteriespeicher (POC).
/www.dehn.fr/store/f/54370788/HDVORSCHAU/952567.jpg)
952567
DEHNguard M YPV
Modularer Überspannungsableiter mit FM-Kontakt für PV-Stromversorgungssysteme und Batteriespeicheranwendungen.
/www.dehn.fr/store/f/51614218/HDVORSCHAU/961205.jpg)
961205
DEHNvenCI
Schützt AC-Schnittstellen auf Funkenstreckenbasis. Mit FM-Kontakt und integrierter Ableitervorsicherung.
/www.dehn.fr/store/f/54355308/HDVORSCHAU/952341.jpg)
952341
DEHNguard modular ACI
Mit ACI-Technologie und FM-Kontakt. Vorsicherungsfrei einsetzbar.
/www.dehn.fr/store/f/50817359/HDVORSCHAU/929161.jpg)
929161
DEHNpatch
Universeller Überspannungsableiter zum Schutz von Ethernet-Schnittstellen.
/www.dehn.fr/store/f/54707450/HDVORSCHAU/927244.jpg)
927244
BLITZDUCTORconnect
Modularer Kombi-Ableiter zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen.
/www.dehn.fr/store/f/46514687/HDVORSCHAU/961176.jpg)
961176
DEHNbloc Maxi 1 CI 440 / 760
Einpolig koordinierter Blitzstromableiter Typ 1 mit integrierter Ableitervorsicherung für 690 V TN- und IT-Systeme.
/www.dehn.fr/store/f/47165522/HDVORSCHAU/819255.jpg)
819255
DEHNcon-H
HVI light Leitung im Stützrohr. Zum sicheren Einhalten von Trennungsabständen.
/www.dehn.fr/store/f/54489067/HDVORSCHAU/472227.jpg)
472227
Potentialausgleichsschienen
Kupfer-Ausführung für 8 Anschlüsse. Zur Anbindung an die lokale Erdungsanlage.
/www.dehn.fr/store/f/54326451/HDVORSCHAU/618214.jpg)
618214
Potentialsteuerung
Gefährliche Schritt- und Berührungsspannung vermeiden z.B. durch geprüfte Gittermatten.
/www.dehn.fr/store/f/52574031/HDVORSCHAU/620902_oben.jpg)
620902
Tiefenerder
Dauerhaft korrosionsbeständig durch NIRO (V4A). Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.
/www.dehn.fr/store/f/51085672/HDVORSCHAU/610020.jpg)
610020
Anschlussklemmen
Dauerhaft korrosionsbeständige Anschlussklemme zum Kreuz- und Parallelanschluss an Tiefenerdern.
/www.dehn.fr/store/f/52861599/HDVORSCHAU/556130.jpg)
556130

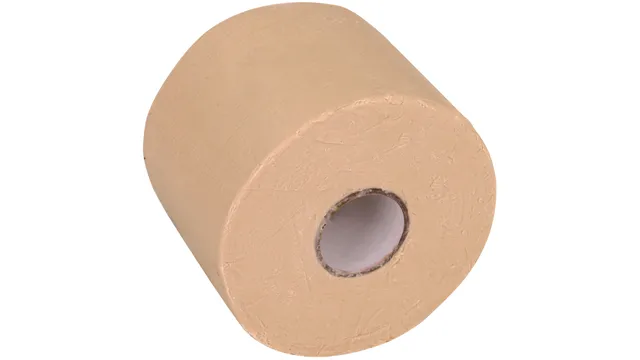

Korrosionsschutzbinden
Zur Umhüllung von ober- und unterirdischen Verbindungen. UV-stabilisiert.
/www.dehn.fr/store/f/51043063/HDVORSCHAU/319209.jpg)
319209
Klemmenverbinder
Kreuzstücke für ober- und unterirdische Verbindungen von Leitern in Kreuz- und T-Anordnung.
/www.dehn.fr/store/f/54351756/HDVORSCHAU/860325.jpg)
860335
Bänder
Flachstahl zum Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.
/www.dehn.fr/store/f/54420998/HDVORSCHAU/832320.jpg)
/www.dehn.fr/store/f/46506872/HDVORSCHAU/785637.jpg)
/www.dehn.fr/store/f/46508216/HDVORSCHAU/766660.jpg)
766665
SPN Spannungsprüfer zweipolig
Prüfball mit Phasen-, Drehfeld- und Durchgangstest. Mit Verlängerungsspitzen auch in Freileitungsnetzen anwendbar.
/www.dehn.fr/store/f/52280298/HDVORSCHAU/745500.jpg)
745500
Erdungs– und Kurzschließvorrichtungen
Komplettes Set für Niederspannungs-Kabelverteiler im robusten Stahlblechkoffer.
/www.dehn.fr/store/f/46510312/HDVORSCHAU/785465.jpg)
785465
Abdecktücher und Isoliermatten
Zum Abdecken benachbarter, unter Spannung stehender Teile. Nennspannung bis 1000 V.
/www.dehn.fr/store/f/50425645/HDVORSCHAU/783020.jpg)
783003
Spannungsprüfer PHE 4 30 S
Spannungsfreiheit feststellen z.B. in der Trafostation des Ladeparks. Nennspannungsbereich 10 ... 30 kV, 50 Hz.
/www.dehn.fr/store/f/52281429/HDVORSCHAU/EuK_Konfigurator_16-9.jpg)

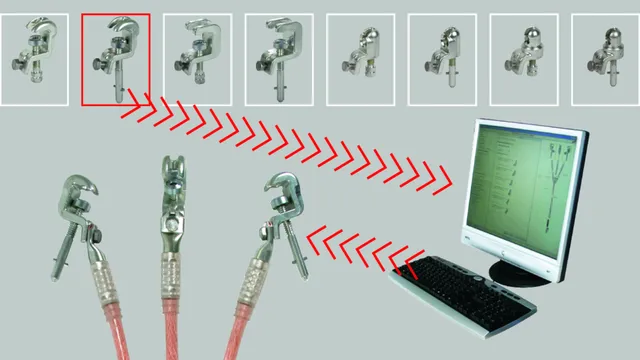

EuK-Konfigurator
Erdungs- und Kurzschließvorrichtung schnell und sicher zusammenstellen: Einfach online, mit dem EuK Konfigurator.
/www.dehn.fr/store/f/53214539/HDVORSCHAU/785900.jpg)
protected.
Referenz:
Pfeffer GmbH
Um die Versorgungssicherheit sowie die Anlagen- und Betriebssicherheit zu gewährleisten und die normativen Anforderungen u.a. gemäß DIN VDE 0100-443 zu erfüllen, setzt Pfeffer auf ein geprüftes Blitz- und Überspannungsschutzkonzept von DEHN.
Download Referenz PfefferDownloads
| Broschüre | Elektromobilität | Schutzkonzepte für die Ladeinfrastruktur der Elektromobilität | .pdf 3.0 MB |
| Broschüre | Intelligente Energienetze | Versorgungssicherheit heute und morgen | .pdf 3.8 MB |
| Flyer | DEHNguard ME DC | Für maximale Anlage- und Betriebssicherheit | .pdf 1.2 MB |
| Broschüre | DEHNconcept | Planung von Blitzschutzsystemen | .pdf 0.8 MB |
| Referenz | Pfeffer | IPI intelligente Ortsnetzstationen | .pdf 0.8 MB |
| Referenz | Intilion | AC gekoppeltes Batteriespeicher-System | .pdf 0.8 MB |
| Referenz | alpitronic | DC Ladestationen hypercharge | .pdf 0.9 MB |
| Schutzvorschlag | Elektromobilität | Elektromobilität - Blitz- und Überspannungsschutz für die Elektromobilität | .pdf 3.5 MB |
| Schutzvorschlag | Elektromobilität | Erdungs- und Potentialausgleichsmaßnahmen für die Ladeinfrastruktur | .pdf 1.6 MB |
| Schutzvorschlag | Batteriespeicher | Blitz- und Überspannungsschutz für Batteriespeicher | .pdf 2.4 MB |
Wissen zur Schutzlösung
Egal ob im Bestand oder als kompletter Neuaufbau, egal ob für Wallboxen, Ladesäulen oder Busladestationen, unser Schutzvorschlag liefert Ihnen die notwendigen Konzepte für die Planung und Umsetzung eines umfassenden normgerechten Schutz-Systems.
Die Schutzvorschläge für Elektromobilität finden Sie hier im DEHN BLITZPLANER.
FAQs
Muss meine Ladesäule geerdet werden?
Dies ist abhängig von der Schutzart des Gehäuses der Ladesäule. Sind Blitzstromableiter Typ 1 verbaut, ist ein zusätzlicher separater Potentialausgleichsanschluss an die örtliche Erdung vorzunehmen. In der Praxis erfolgt die örtliche Erdung von Ladestationen auf Basis der DIN 18014 oder durch lokale Tiefenerder.
Welche Kriterien sind bei der Auswahl der richtigen Blitzstrom- und Überspannungsableiter zu beachten?
Entscheidend ist der Installationsort des Ladepunkts bzw. der Systembestandteile der Ladeinfrastruktur. Wenn die Zuleitungen in Blitzschutzzone 0-A installiert werden, bzw. Trennungsabstände zu Äußeren Blitzschutzsystemen nicht eingehalten werden, sind Blitzstromableiter Typ 1 zu verwenden. Wenn der Ladepunkt und deren Zuleitungen in Blitzschutzzone 0-B installiert werden, sind zum Schutz Überspannungsableiter Typ 2 ausreichend.
Müssen Daten- und Kommunikationsleitungen vor Überspannungen geschützt werden?
Um einen wirksamen Schutz zu erreichen, ist es erforderlich, alle eingeführten kupferbasierenden Leitungen mit geeigneten Blitzstrom- und Überspannungsableitern zu schützen. Dies gilt auch für Daten- und Kommunikationsleitungen.
Welcher Blitz- und Überspannungsschutz sollte in einer Ladesäule auf jeden Fall installiert sein?
Gemäß DIN VDE 0100-443 stellen Überspannungsableiter Typ 2 wie z.B. DEHNguard oder DEHNcord 3P die Grundanforderung dar. Werden Ladesäulen in exponierten Bereichen wie auf freien Parkplatzflächen installiert, ist der Einsatz von Kombi-Ableiter Typ 1 + Typ 2, z.B. DEHNvap EMOB zu prüfen.
Was ist bei Blitzeinschlägen in Ladeparks hinsichtlich der Personengefährdung zu berücksichtigen?
Auf Basis einer individuellen Risikoanalyse ist zu bewerten, ob eine Gefährdung hinsichtlich Schritt- und Berührungsspannung im Aufenthaltsbereich von Personen entstehen kann. Ist dies der Fall, ist beispielsweise eine entsprechende Potentialsteuerung z.B. mittels blitzstromgeprüften Gittermatten vorzunehmen.
Welche Normen sind bei der Installation von Wallboxen und Ladesäulen bezüglich Überspannungsschutz zu berücksichtigen?
Grundsätzlich sind DIN VDE 0100-443, DIN VDE 0100-534 und DIN VDE 0100-722 zu berücksichtigen. Handelt es sich um Ladestationen mit direktem Anschluss an das Niederspannungsnetz, ist zusätzlich in Deutschland die VDE-AR-N 4100 zu berücksichtigen.
Schutz von High Power Charging Ladeparks
Wie erhalte ich die Wirtschaftlichkeit von Schnell-Ladeparks? Wie erfülle ich die Forderungen aus DIN VDE 0100-722 und DIN VDE 0100-443? Wie sieht ein professionelles Schutzkonzept aus? Erfahren Sie mehr.
E-Mobility Flottenbetreiber
Schützen Sie Ihre Ladeinfrastruktur vor Schäden durch Blitze und Überspannungen - von der Trafostation über die Ladesäule bis zum Elektrofahrzeug.
Sie haben Fragen zum Schutz von HPC Ladestationen?
Wir beantworten gerne Ihre Fragen zum Schutz von HPC Ladestationen. Schreiben Sie uns, rufen Sie uns unter +49 9181 906 1750 an oder vereinbaren Sie ganz einfach einen Termin, zu dem wir Sie zurückrufen können. Wir freuen uns auf Ihre Kontaktaufnahme.
