DEHNbloc Maxi 440 / 760

Blitzstrom-Ableiter auf Funkenstreckenbasis
Sehr hohes Blitzstrom-Ableitvermögen
Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie
Ohne Leitungslänge auf Überspannungs-Schutzgerät DEHNguard direkt koordiniert
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

Détails

DEHNbloc Maxi 1 440 (FM)

Koordinierter, einpoliger Blitzstrom-Ableiter zum Einsatz in 400 / 690 V-Systemen; in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Produits

Référence de la pièce 961140 DBM 1 440

GTIN 4013364116269, Clients tariffs no (UE): 85363090, Poids brut: 592.00 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 440
1-poliger, koordinierter Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 440 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM 1 440
Art.-Nr.: 961140
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Zulassungen	UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	400 V
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	760 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N/PEN) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N/PEN) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	250 A gG

Le produit 961140 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961140 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 961145 DBM 1 440 FM

GTIN 4013364116276, Clients tariffs no (UE): 85363090, Poids brut: 601.60 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 440 FM
1-poliger, koordinierter Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
mit Fernmeldekontakt
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 440 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM 1 440 FM
Art.-Nr.: 961145
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	400 V
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	760 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N/PEN) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N/PEN) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	250 A gG

Le produit 961145 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961145 a été ajouté au panier.

Aller à la boutique en ligne

DEHNbloc Maxi 1 760 FM

Koordinierter, einpoliger Blitzstrom-Ableiter zum Einsatz in 690 V-Systemen; mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

1 Produit

Référence de la pièce 961175 DBM 1 760 FM

GTIN 4013364116283, Clients tariffs no (UE): 85363090, Poids brut: 589.80 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 760 FM
1-poliger, koordinierter Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
mit Fernmeldekontakt
RADAX-Flow-Funkenstrecken-Technologie zur
Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 760 V ac
Schutzpegel: <= 4 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM 1 760 FM
Art.-Nr.: 961175
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	760 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Max. Vorsicherung (L) bis I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	690 V
Höchste Dauerspannung AC (U_C )	760 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Max. Vorsicherung (L) bei I_K> 25 kA_eff	100 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	1320 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, 9) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 961175 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961175 a été ajouté au panier.

Aller à la boutique en ligne

DEHNbloc Maxi 1 440 SN1885 FM

1 Produit

Référence de la pièce 961148 DBM 1 440 SN1885 FM

GTIN 4013364475953, Clients tariffs no (UE): 85363090, Poids brut: 601.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Fabrikat: DEHN
Typ: DBM 1 440 SN1885 FM
Art.-Nr.: 961148
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
FM-Kontakte / Kontaktform	Wechsler


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	400 V
Höchste Dauerspannung AC (U_C )	440 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	35 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	760 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N/PEN) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N/PEN) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Nichtansprechen in Kombination mit BCO ML2 MVG 230	bis 1500 V AC
DBM 440 FM SN1885 in Kombination mit BCO ML2 MVG 230
Dauerbeeinflussungsspannung gemäß Ril 819.0804	250 V
Stehwechselspannung (nach DIN EN 62561-3) bzw. Kurzzeitbeeinflussungsspannung gemäß Ril 819.0804	1500 V_eff
Galvanische Trennung gegen Erde	Ja / Leckstromfrei
Isolationswiderstand	> 1 GOhm @ 1000 V DC
Schutzpegel (@ I_n = 3 kA) (U_P )	3,25 kV

Le produit 961148 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961148 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

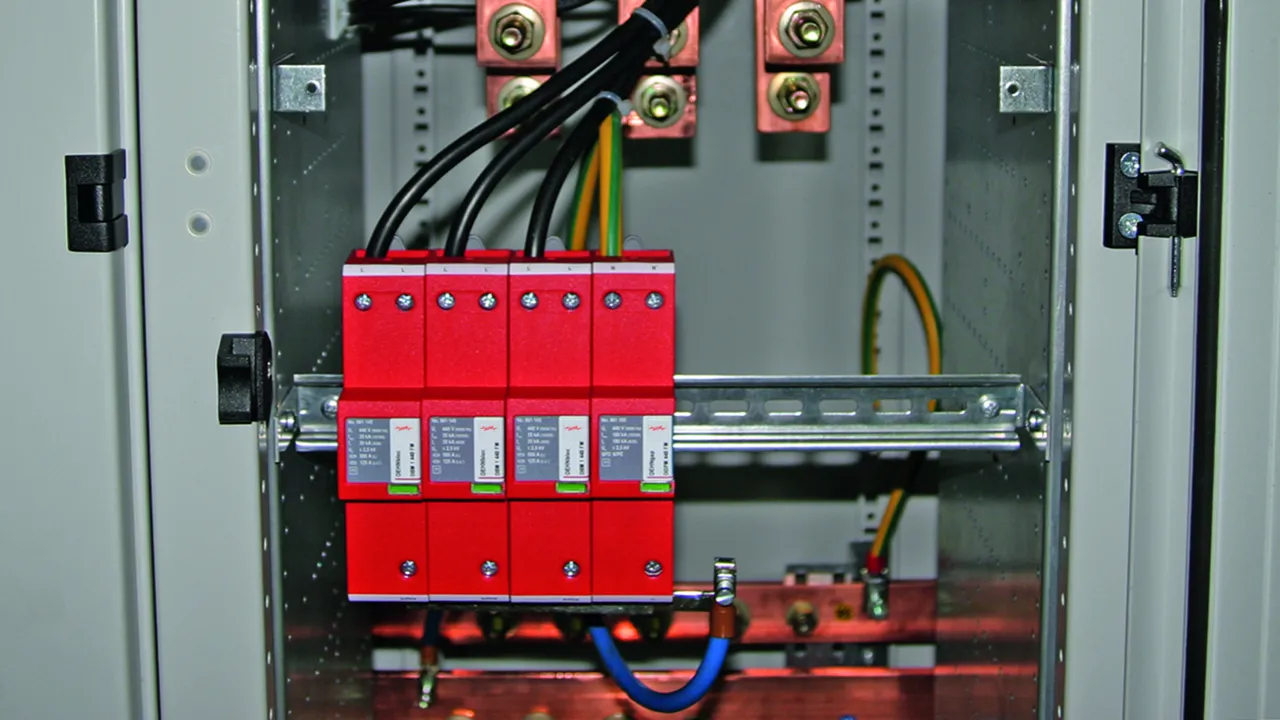

DEHNbloc Maxi 440 / 760

Détails

DEHNbloc Maxi 1 440 (FM)

Référence de la pièce 961140 DBM 1 440

Le produit 961140 a été ajouté au bloc-notes

Le produit 961140 a été ajouté au panier.

Référence de la pièce 961145 DBM 1 440 FM

Le produit 961145 a été ajouté au bloc-notes

Le produit 961145 a été ajouté au panier.

DEHNbloc Maxi 1 760 FM

Référence de la pièce 961175 DBM 1 760 FM

Le produit 961175 a été ajouté au bloc-notes

Le produit 961175 a été ajouté au panier.

DEHNbloc Maxi 1 440 SN1885 FM

Référence de la pièce 961148 DBM 1 440 SN1885 FM

Le produit 961148 a été ajouté au bloc-notes

Le produit 961148 a été ajouté au panier.

DEHNbloc Maxi 440 / 760

Détails

DEHNbloc Maxi 1 440 (FM)

Référence de la pièce 961140 DBM 1 440

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 961140 a été ajouté au bloc-notes

Le produit 961140 a été ajouté au panier.

Référence de la pièce 961145 DBM 1 440 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 961145 a été ajouté au bloc-notes

Le produit 961145 a été ajouté au panier.

DEHNbloc Maxi 1 760 FM

Référence de la pièce 961175 DBM 1 760 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 961175 a été ajouté au bloc-notes

Le produit 961175 a été ajouté au panier.

DEHNbloc Maxi 1 440 SN1885 FM

Référence de la pièce 961148 DBM 1 440 SN1885 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 961148 a été ajouté au bloc-notes

Le produit 961148 a été ajouté au panier.
