Référence de la pièce 952078 DG S 48

GTIN 4013364119468, Clients tariffs no (UE): 85363030, Poids brut: 120.10 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 48
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 48 V ac/60 V dc
Schutzpegel: <= 0,33 kV
Nennableitstoßstrom: 7,5 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 48
Art.-Nr.: 952078
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	48 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	7,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 0,33 kV
Max. netzseitiger Überstromschutz	125 A gG

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	42 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	48 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	7,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 0,33 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	90 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880

Le produit 952078 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952078 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952071 DG S 75

GTIN 4013364109834, Clients tariffs no (UE): 85363030, Poids brut: 117.60 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 75
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 75 V ac/100 V dc
Schutzpegel: <= 0,4 kV
Nennableitstoßstrom: 10 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 75
Art.-Nr.: 952071
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,4 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	60 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	100 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,4 kV
Schutzpegel bei 5 kA (U_P )	≤ 0,35 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	90 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	115 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
– Schutzpegel (U_P )	≤ 0,5 kV

Le produit 952071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952071 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952072 DG S 150

GTIN 4013364109858, Clients tariffs no (UE): 85363030, Poids brut: 119.60 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 150
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 150 V ac/200 V dc
Schutzpegel: <= 0,7 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 150
Art.-Nr.: 952072
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,7 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	200 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,7 kV
Schutzpegel bei 5 kA (U_P )	≤ 0,55 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	175 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA

Le produit 952072 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952072 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952070 DG S 275

GTIN 4013364108493, Clients tariffs no (UE): 85363030, Poids brut: 140.40 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Überspannungs-Ableiter DEHNguard S 275
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 275 V ac/350 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 275
Art.-Nr.: 952070
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL,CSA


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL,CSA
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	275 V
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz

Le produit 952070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952073 DG S 320

GTIN 4013364109872, Clients tariffs no (UE): 85363030, Poids brut: 129.90 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 320
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 320 V ac/420 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 320
Art.-Nr.: 952073
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	420 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA

Le produit 952073 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952073 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952074 DG S 385

GTIN 4013364108516, Clients tariffs no (UE): 85363030, Poids brut: 133.50 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 385
1-poliger, modularer, steckbarerÜberspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 385 V ac/500 V dc
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 385
Art.-Nr.: 952074
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	385 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,75 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	385 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	500 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,75 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,35 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	385 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA

Le produit 952074 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952074 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952075 DG S 440

GTIN 4013364109896, Clients tariffs no (UE): 85363030, Poids brut: 152.70 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 440
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 440 V ac/585 V dc
Schutzpegel: <= 2 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 440
Art.-Nr.: 952075
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 2 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	585 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 2 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,7 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	580 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	765 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA

Le produit 952075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952075 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952076 DG S 600

GTIN 4013364109919, Clients tariffs no (UE): 85363030, Poids brut: 146.90 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 600
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 600 V ac/600 V dc
Schutzpegel: <= 2,5 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 600
Art.-Nr.: 952076
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	100 A gG
Zulassungen	KEMA, VDE, UL, CSA


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	480 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	600 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	700 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	915 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	600 V
– Nennspannung AC (U_N )	480 V
– Nennfrequenz AC (f_N )	16,7 Hz

Le produit 952076 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952076 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952098 DG S 48 FM

GTIN 4013364119475, Clients tariffs no (UE): 85363030, Poids brut: 133.86 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 48 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt,
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 48 V ac/60 V dc
Schutzpegel: <= 0,33 kV
Nennableitstoßstrom: 7,5 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 48 FM
Art.-Nr.: 952098
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	48 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	7,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 0,33 kV
Max. netzseitiger Überstromschutz	125 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	42 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	48 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	7,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 0,33 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	90 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952098 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952098 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952091 DG S 75 FM

GTIN 4013364109841, Clients tariffs no (UE): 85363030, Poids brut: 120.40 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 75 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt,
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 75 V ac/100 V dc
Schutzpegel: <= 0,4 kV
Nennableitstoßstrom: 10 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 75 FM
Art.-Nr.: 952091
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,4 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	60 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	100 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,4 kV
Schutzpegel bei 5 kA (U_P )	≤ 0,35 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	90 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	115 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
– Schutzpegel (U_P )	≤ 0,5 kV

Le produit 952091 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952091 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952092 DG S 150 FM

GTIN 4013364109865, Clients tariffs no (UE): 85363030, Poids brut: 123.50 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 150 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 150 V ac/200 V dc
Schutzpegel: <= 0,7 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 150 FM
Art.-Nr.: 952092
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,7 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	200 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 0,7 kV
Schutzpegel bei 5 kA (U_P )	≤ 0,55 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	175 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952092 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952092 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952090 DG S 275 FM

GTIN 4013364108509, Clients tariffs no (UE): 85363030, Poids brut: 133.00 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

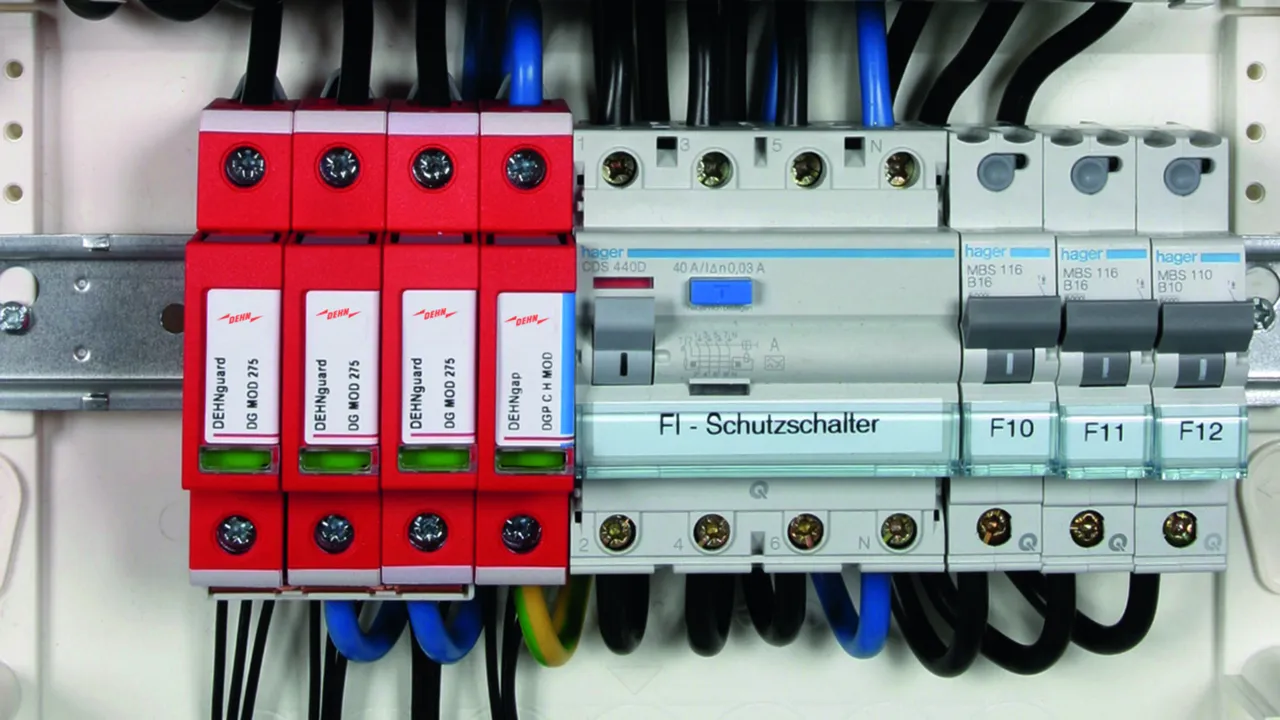

Überspannungs-Ableiter DEHNguard S 275 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 275 V ac/350 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 275 FM
Art.-Nr.: 952090
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	50 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	275 V
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz

Le produit 952090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952090 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952093 DG S 320 FM

GTIN 4013364109889, Clients tariffs no (UE): 85363030, Poids brut: 147.70 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 320 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 320 V ac/420 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 320 FM
Art.-Nr.: 952093
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	420 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952093 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952093 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952094 DG S 385 FM

GTIN 4013364108523, Clients tariffs no (UE): 85363030, Poids brut: 150.40 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 385 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 385 V ac/500 V dc
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 385 FM
Art.-Nr.: 952094
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	385 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,75 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	385 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	500 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,75 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,35 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	385 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952094 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952094 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952095 DG S 440 FM

GTIN 4013364109902, Clients tariffs no (UE): 85363030, Poids brut: 150.70 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 440 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 440 V ac/585 V dc
Schutzpegel: <= 2 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 440 FM
Art.-Nr.: 952095
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 2 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	585 V
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 2 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,7 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	580 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	765 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952095 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952096 DG S 600 FM

GTIN 4013364109926, Clients tariffs no (UE): 85363030, Poids brut: 170.70 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S 600 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 600 V ac/600 V dc
Schutzpegel: <= 2,5 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S 600 FM
Art.-Nr.: 952096
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	100 A gG
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	480 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	600 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	700 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	915 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	600 V
– Nennspannung AC (U_N )	480 V
– Nennfrequenz AC (f_N )	16,7 Hz

Le produit 952096 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952096 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952077 DG S WE 600

GTIN 4013364119680, Clients tariffs no (UE): 85363030, Poids brut: 147.40 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S WE 600
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 600 V ac/600 V dc
Varistor-Bemessungsspannung: 750 V ac
Schutzpegel: <= 3 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S WE 600
Art.-Nr.: 952077
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 3 kV
Max. netzseitiger Überstromschutz	100 A gG
Zulassungen	KEMA, UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	480 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Varistor-Bemessungsspannung AC (U_mov )	750 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 3 kV
Schutzpegel bei 5 kA (U_P )	≤ 2,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	900 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	915 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, UL, CSA

Le produit 952077 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952077 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952097 DG S WE 600 FM

GTIN 4013364119697, Clients tariffs no (UE): 85363030, Poids brut: 150.50 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNguard S WE 600 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 600 V ac/600 V dc
Varistor-Bemessungsspannung: 750 V ac
Schutzpegel: <= 3 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG S WE 600 FM
Art.-Nr.: 952097
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 3 kV
Max. netzseitiger Überstromschutz	100 A gG
Zulassungen	KEMA, UL, CSA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	480 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	600 V (50 / 60 Hz)
Varistor-Bemessungsspannung AC (U_mov )	750 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	25 kA
Schutzpegel (U_P )	≤ 3 kV
Schutzpegel bei 5 kA (U_P )	≤ 2,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	900 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	915 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Le produit 952097 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952097 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard S

DEHNguard S ...

Référence de la pièce 952078 DG S 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952078 a été ajouté au bloc-notes

Le produit 952078 a été ajouté au panier.

Référence de la pièce 952071 DG S 75

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952071 a été ajouté au bloc-notes

Le produit 952071 a été ajouté au panier.

Référence de la pièce 952072 DG S 150

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952072 a été ajouté au bloc-notes

Le produit 952072 a été ajouté au panier.

Référence de la pièce 952070 DG S 275

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952070 a été ajouté au bloc-notes

Le produit 952070 a été ajouté au panier.

Référence de la pièce 952073 DG S 320

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952073 a été ajouté au bloc-notes

Le produit 952073 a été ajouté au panier.

Référence de la pièce 952074 DG S 385

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952074 a été ajouté au bloc-notes

Le produit 952074 a été ajouté au panier.

Référence de la pièce 952075 DG S 440

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952075 a été ajouté au bloc-notes

Le produit 952075 a été ajouté au panier.

Référence de la pièce 952076 DG S 600

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
