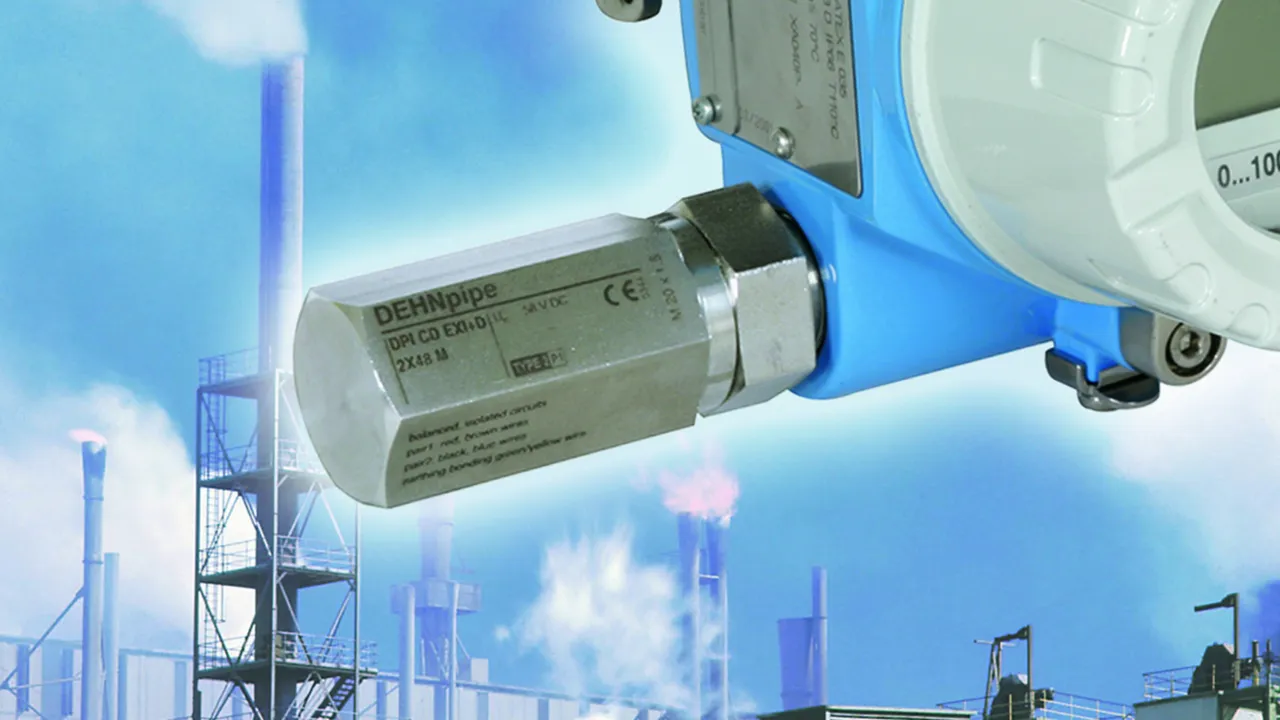

DEHNpipe

Überspannungs-Ableiter zum Einschrauben in Feldgeräte

In parallel- oder Serienverdrahtung
Fertigung aus korrosionsbeständigem Edelstahl
Ableiter zum Schutz einer zweiten Schnittstellen (Datenseite oder Energieseite) verfügbar

Varianten für Ex (i) und Ex (d)-Anwendungen

Zum Schutz eigensicherer Messkreise und Bussysteme Ex (i)
Ausführung in druckfester Kapselung Ex (d)

Umfangreiche ZulassungenZulassungen je nach Ableiter: IECEx, ATEX, FISCO, CSA Hazloc

Détails

lorem ipsum — ATEX- und IECEx-Zulassung.

Robuste Ausführung aus korrosionsbeständigem Edelstahl.

DPI MD

Energetisch koordinierter gegen Erde leckstromfreier zweistufiger Ableiter für 4-20 mA-Schnittstellen mit Schraubgewinde M20 x 1,5 (innen/außen). Schirmerdung direkt, indirekt oder ohne möglich. Kabelverschraubung als Zubehör lieferbar.

1 Produit

Référence de la pièce 929941 DPI MD 24 M 2S

GTIN 4013364098152, Clients tariffs no (UE): 85363010, Poids brut: 187.40 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Leckstromfreier zweistufiger Ableiter DEHNpipe DPI MD 24 M 2S
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 14 MHz

Fabrikat: DEHN
Typ: DPI MD 24 M 2S
Art.-Nr.: 929941
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	14 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Zulassungen	SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	Q
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	20 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Schirm-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Schirm-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Grenzfrequenz Ad-Ad (f_G )	14 MHz
Kapazität Ad-Ad (C)	≤ 400 pF
Kapazität Ad-PG (C)	≤ 20 pF
Kapazität Schirm-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	2,2 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart mit Kabelverschraubung	IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse oder Erdungsring (Zubehör)
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929941 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929941 a été ajouté au panier.

Aller à la boutique en ligne

DPI ME

Energetisch koordinierter zweistufiger Ableiter mit Gasentladungsableiter und Dioden gegen Erde. Für unsymmetrische Schnittstellen mit Schraubgewinde ¹/₂-14 NPT (außen/außen). Erdungsleitung durchgeführt.

1 Produit

Référence de la pièce 929921 DPI ME 24 N A2G

GTIN 4013364098169, Clients tariffs no (UE): 85363010, Poids brut: 255.20 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Koordinierter zweistufiger Ableiter DEHNpipe DPI ME 24 N A2G
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
zum Schutz von unsym. Schnittstellen
sowie Bussystemen.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI ME 24 N A2G
Art.-Nr.: 929921
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde / ¹/₂-14 NPT Außengewinde
Zulassungen	UL, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	Q
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 120 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 98 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 49 V
Kapazität Ad-Ad (C)	≤ 250 pF
Kapazität Ad-PG (C)	≤ 450 pF
Serienimpedanz pro Ader	4,7 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde / ¹/₂-14 NPT Außengewinde
Anschluss Eingang / Ausgang	Anschlussleitungen AWG 16
Länge Anschlussleitung	500 mm
Erdung über	Gehäuse und Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929921 a été ajouté au panier.

Aller à la boutique en ligne

DPI MD EX

Energetisch koordinierter zweistufiger Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt die Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde. Kabelverschraubungen sind gesondert zu bestellen.

2 Produits

Référence de la pièce 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Clients tariffs no (UE): 85363010, Poids brut: 185.80 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Koordinierter zweistufiger Ableiter DEHNpipe DPI MD EX 24 M 2
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign in
Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 7 MHz

Fabrikat: DEHN
Typ: DPI MD EX 24 M 2
Art.-Nr.: 929960
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 49 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Kapazität Ad-Ad (C)	≤ 850 pF
Kapazität Ad-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	1,8 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-Zulassungen (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929960 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929960 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Clients tariffs no (UE): 85363010, Poids brut: 185.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Koordinierter zweistufiger Ableiter DEHNpipe DPI MD EX 24 N 2
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign in
Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 7 MHz

Fabrikat: DEHN
Typ: DPI MD EX 24 N 2
Art.-Nr.: 929965
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Innengewinde / ¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 49 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Kapazität Ad-Ad (C)	≤ 850 pF
Kapazität Ad-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	1,8 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Innengewinde / ¹/₂-14 NPT Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929965 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929965 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI

Überspannungs-Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde.

2 Produits

Référence de la pièce 929961 DPI CD EXI 24 M

GTIN 4013364101784, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNpipe CD EX (i) DPI CD EXI 24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie eigensicherer
Bussysteme.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXI 24 M
Art.-Nr.: 929961
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,55 A
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-Zulassungen	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929961 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929961 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929963 DPI CD EXI 24 N

GTIN 4013364101807, Clients tariffs no (UE): 85363010, Poids brut: 196.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Überspannungs-Ableiter DEHNpipe CD EX (i) DPI CD EXI 24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie eigensicherer
Bussysteme.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXI 24 N
Art.-Nr.: 929963
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,55 A
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-Zulassungen	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929963 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929963 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXD

Überspannungs-Ableiter mit kapazitätsarmer Schutzschaltung in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von Messkreisen und Bussystemen. Isolationsfestigkeit > 500 V gegen Erde. Nach CSA und USA Hazloc-Standard zertifiziert.

2 Produits

Référence de la pièce 929962 DPI CD EXD 24 M

GTIN 4013364101791, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXD 24 M
Art.-Nr.: 929962
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929962 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929962 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929964 DPI CD EXD 24 N

GTIN 4013364101814, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXD 24 N
Art.-Nr.: 929964
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929964 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929964 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD HF EXD

Überspannungs-Ableiter mit kapazitätsarmer energetisch koordinierter Schutzschaltung in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von Messkreisen und Bussystemen.

1 Produit

Référence de la pièce 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Clients tariffs no (UE): 85363010, Poids brut: 285.60 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD HF EXD 5 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 6 V
Nennstrom bei 80 °C: 0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA
Grenzfrequenz Ad-Ad: 100 MHz

Fabrikat: DEHN
Typ: DPI CD HF EXD 5 M
Art.-Nr.: 929971
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	6 V
Nennstrom bei 80 °C (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	6 V
Höchste Dauerspannung AC (U_C )	4,2 V
Nennstrom bei 80 °C (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 12 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 40 pF
Kapazität Ad-PG (C)	≤ 30 pF
Serienimpedanz pro Ader	4,7 Ohm
Betriebstemperaturbereich (T_U) für ATEX / IECEx	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	300 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929971 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929971 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXD 230 24

Überspannungs-Ableiter in kombinierter Ausführung für Energie und Datenseite. Druckfeste Kapselung zum Einsatz in explosionsgefährdeten Bereichen in Zone 1 und 2, zum Schutz einer 120 / 230 V-Netzversorgungs- und einer 24 V-Datenschnittstelle von Feldgeräten.
Zusätzliche Sicherheit durch verwechslungssichere Y-Schaltung für die 120 / 230 V-Netzversorgung.

Durch Ausführung II 2 G Ex d IIC T5/T6 universell einsetzbar in Ex-Zone 1 und 2. Nach CSA und USA Hazloc-Standard zertifiziert.

2 Produits

Référence de la pièce 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Clients tariffs no (UE): 85363010, Poids brut: 280.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Dualer Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Dualer Überspannungs-Ableiter
der Ableiterklasse Typ 2 sowie Type 2 / P2
DEHNpipe, geprüft nach
EN 61643-11 und -21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit Anschluß für Spannungsversorgung und 2-Leiter-Messtechnik,
Paralleler Schutz einer 230 V-Netzversorgung
und einer 0/4-20 mA-Schnittstelle
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom bei 80 °C: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI CD EXD 230 24 M
Art.-Nr.: 929969
oder gleichwertig.

Certificats

Caractéristiques techniques

Schutz der Datenseite
Ableiterklasse	U
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A

Schutz der Datenseite
Ableiterklasse	U
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 900 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 850 V
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-Zulassungen	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	120/230 V
Höchste Dauerspannung AC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) L-N (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Schutzpegel L/N-PE (U_P )	≤ 1,5 kV
Maximaler Ableitstoßstrom L-N (I_max )	3 kA
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG	6 kA_eff
TOV-Spannung L-N (U_T )	335 V / 5 sec
TOV-Spannung L/N-PE (1) (U_T )	400 V / 5 sec
TOV-Spannung L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Anzeige der Abtrennvorrichtung	Vorgeschaltetes Sicherungselement

Le produit 929969 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929969 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Clients tariffs no (UE): 85363010, Poids brut: 273.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Dualer Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Dualer Überspannungs-Ableiter
der Ableiterklasse Typ 2 sowie Type 2 / P2
DEHNpipe, geprüft nach
EN 61643-11 und -21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit Anschluß für Spannungsversorgung und 2-Leiter-Messtechnik,
Paralleler Schutz einer 230 V-Netzversorgung
und einer 0/4-20 mA-Schnittstelle
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom bei 80 °C: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI CD EXD 230 24 N
Art.-Nr.: 929970
oder gleichwertig.

Certificats

Caractéristiques techniques

Schutz der Datenseite
Ableiterklasse	U
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A

Schutz der Datenseite
Ableiterklasse	U
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 900 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 850 V
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-Zulassungen	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	120 / 230 V
Höchste Dauerspannung AC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) L-N (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Schutzpegel L/N-PE (U_P )	≤ 1,5 kV
Maximaler Ableitstoßstrom L-N (I_max )	3 kA
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG	6 kA_eff
TOV-Spannung L-N (U_T )	335 V / 5 sec
TOV-Spannung L/N-PE (1) (U_T )	400 V / 5 sec
TOV-Spannung L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Anzeige der Abtrennvorrichtung	Vorgeschaltetes Sicherungselement

Le produit 929970 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929970 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI+D 2X24

Überspannungs-Ableiter in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von zwei 24 V-Schnittstellen.

2 Produits

Référence de la pièce 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 36 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X24 M
Art.-Nr.: 929950
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 2000 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929950 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929950 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 36 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X24 N
Art.-Nr.: 929951
oder gleichwertig.

Certificats

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 2000 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929951 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929951 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI+D 2X48

Überspannungs-Ableiter in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von zwei 48 V-Schnittstellen.

2 Produits

Référence de la pièce 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Überspannungs-Ableiter DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 58 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X48 M
Art.-Nr.: 929952
oder gleichwertig.

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	58 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	58 V
Höchste Dauerspannung AC (U_C )	41 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 95 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 80 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 1200 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929952 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929952 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Überspannungs-Ableiter DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 58 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X48 N
Art.-Nr.: 929953
oder gleichwertig.

Caractéristiques techniques

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	58 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	58 V
Höchste Dauerspannung AC (U_C )	41 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 95 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 80 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 1200 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Le produit 929953 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929953 a été ajouté au panier.

Aller à la boutique en ligne

DEHNpipe

Détails

DPI MD

Référence de la pièce 929941 DPI MD 24 M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929941 a été ajouté au bloc-notes

Le produit 929941 a été ajouté au panier.

DPI ME

Référence de la pièce 929921 DPI ME 24 N A2G

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929921 a été ajouté au bloc-notes

Le produit 929921 a été ajouté au panier.

DPI MD EX

Référence de la pièce 929960 DPI MD EX 24 M 2

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929960 a été ajouté au bloc-notes

Le produit 929960 a été ajouté au panier.

Référence de la pièce 929965 DPI MD EX 24 N 2

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929965 a été ajouté au bloc-notes

Le produit 929965 a été ajouté au panier.

DPI CD EXI

Référence de la pièce 929961 DPI CD EXI 24 M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929961 a été ajouté au bloc-notes

Le produit 929961 a été ajouté au panier.

Référence de la pièce 929963 DPI CD EXI 24 N

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929963 a été ajouté au bloc-notes

Le produit 929963 a été ajouté au panier.

DPI CD EXD

Référence de la pièce 929962 DPI CD EXD 24 M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929962 a été ajouté au bloc-notes

Le produit 929962 a été ajouté au panier.

Référence de la pièce 929964 DPI CD EXD 24 N

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
