DEHNcombo

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise
Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
Bemessungsspannung für alle Schutzpfade gleich, somit auch in geerdeten Systemen einsetzbar
Gehäusedesign platzoptimiert ausgelegt für bis zu 1500 V DC im nur 4 TE breiten Gehäuse
Geprüft nach IEC 61643-31 / EN 61643-31 / EN 50539-11
Einsetzbar in PV-Systemen gemäß IEC 60364-7-712 / DIN VDE 0100-712
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

Filtres produits

DEHNcombo YPV ...

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC.

2 Produits

Référence de la pièce 900070 DCB YPV 1200

GTIN 6942299504521, Clients tariffs no (UE): 85354000, Poids brut: 639.16 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Kombi-Ableiter DEHNcombo YPV 1200
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200
Art.-Nr.: 900070
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 900071 DCB YPV 1500

GTIN 6942299504545, Clients tariffs no (UE): 85354000, Poids brut: 636.22 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Kombi-Ableiter DEHNcombo YPV 1500
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500
Art.-Nr.: 900071
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900071 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcombo YPV ... FM

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC; mit potentialfreiem Fernmeldekontakt.

2 Produits

Référence de la pièce 900075 DCB YPV 1200 FM

GTIN 6942299504538, Clients tariffs no (UE): 85354000, Poids brut: 587.94 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

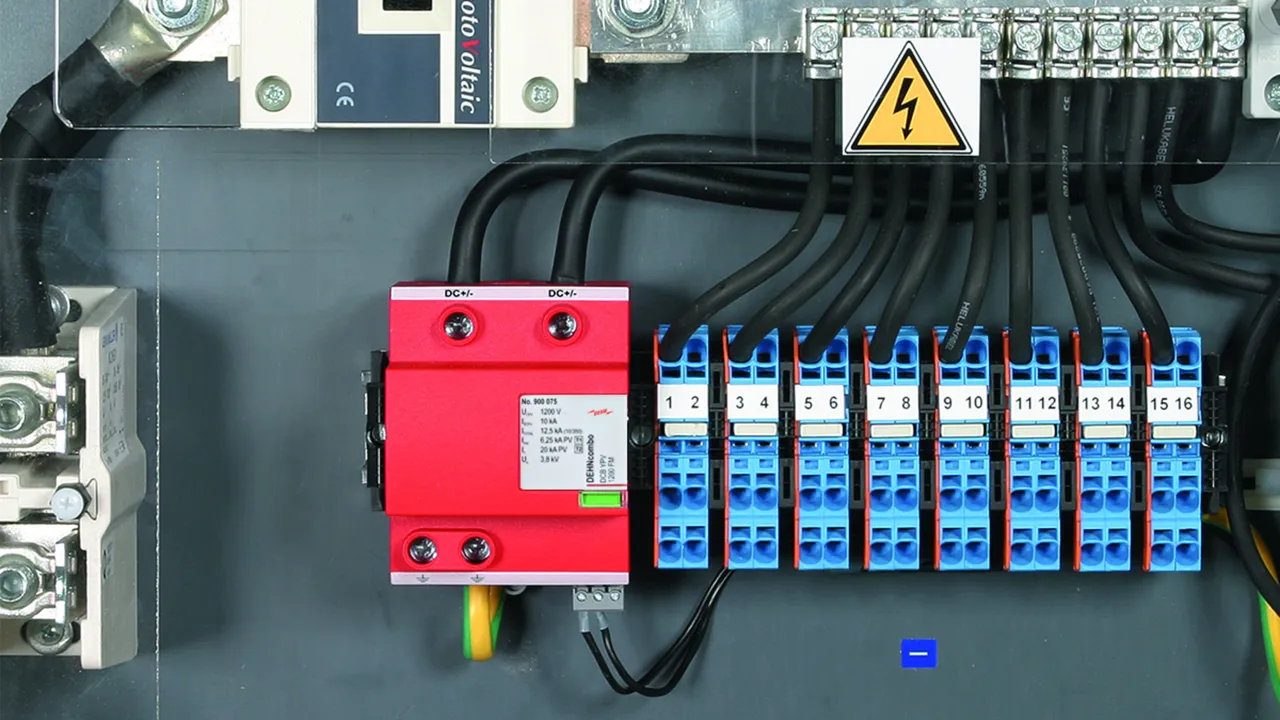

Kombi-Ableiter DEHNcombo YPV 1200 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200 FM
Art.-Nr.: 900075
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900075 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 900076 DCB YPV 1500 FM

GTIN 6942299504552, Clients tariffs no (UE): 85354000, Poids brut: 638.51 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

fichiers CAO

Kombi-Ableiter DEHNcombo YPV 1500 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500 FM
Art.-Nr.: 900076
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900076 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900076 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcombo MOD ...

4 Produits

Référence de la pièce 971020 DCB MOD 600

GTIN 4013364532861, Poids brut: 0.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Varistor-Schutzmodul DCB MOD 600
Steckbares Schutzmodul für
modularen DEHNcombo
Klassifikation Typ 1 + Typ 2-Ableiter nach
EN 61643-31 der Red/Line – Produktfamilie
Hochleistungsfähige Varistor-Technologie
Höchste Dauerspannung: 600 V DC
Nennableitstoßstrom: 20 kA (8/20)
Blitzstoßstrom: 6,25 kA (10/350)
Kurzschlussfestigkeit (Iscpv): 20 kA DC
Defektanzeige

Fabrikat: DEHN
Typ: DCB MOD 600
Art.-Nr.: 971020
oder gleichwertig.

Caractéristiques techniques

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	600 V
Kurzschlussfestigkeit (I_SCPV )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Zulassungen	DEKRA, UL

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	600 V
Kurzschlussfestigkeit (I_SCPV )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Zulassungen	DEKRA, UL

Le produit 971020 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971020 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 971021 DCB MOD 750

GTIN 4013364532878, Poids brut: 0.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Varistor-Schutzmodul DCB MOD 750
Steckbares Schutzmodul für
modularen DEHNcombo
Klassifikation Typ 1 + Typ 2-Ableiter nach
EN 61643-31 der Red/Line – Produktfamilie
Hochleistungsfähige Varistor-Technologie
Höchste Dauerspannung: 750 V DC
Nennableitstoßstrom: 20 kA (8/20)
Blitzstoßstrom: 6,25 kA (10/350)
Kurzschlussfestigkeit (Iscpv): 30 kA DC
Defektanzeige

Fabrikat: DEHN
Typ: DCB MOD 750
Art.-Nr.: 971021
oder gleichwertig.

Caractéristiques techniques

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	750 V
Kurzschlussfestigkeit (I_SCPV )	30 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Zulassungen	DEKRA, UL

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	750 V
Kurzschlussfestigkeit (I_SCPV )	30 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Zulassungen	DEKRA, UL

Le produit 971021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971021 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 971022 DCB MOD Y 600

GTIN 4013364532885, Poids brut: 0.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Varistor-Schutzmodul DCB MOD Y 600
Steckbares Schutzmodul für
modularen DEHNcombo
Klassifikation Typ 1 + Typ 2-Ableiter nach
EN 61643-31 der Red/Line – Produktfamilie
Hochleistungsfähige Varistor-Technologie
Höchste Dauerspannung: 600 V DC
Nennableitstoßstrom: 20 kA (8/20)
Blitzstoßstrom: 12,5 kA (10/350)
Kurzschlussfestigkeit (Iscpv): 20 kA DC
Defektanzeige

Fabrikat: DEHN
Typ: DCB MOD Y 600
Art.-Nr.: 971022
oder gleichwertig.

Caractéristiques techniques

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	600 V
Kurzschlussfestigkeit (I_SCPV )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Zulassungen	DEKRA, UL

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	600 V
Kurzschlussfestigkeit (I_SCPV )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Zulassungen	DEKRA, UL

Le produit 971022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971022 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 971023 DCB MOD Y 750

GTIN 4013364532892, Poids brut: 0.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Varistor-Schutzmodul DCB MOD Y 750
Steckbares Schutzmodul für
modularen DEHNcombo
Klassifikation Typ 1 + Typ 2-Ableiter nach
EN 61643-31 der Red/Line – Produktfamilie
Hochleistungsfähige Varistor-Technologie
Höchste Dauerspannung: 750 V DC
Nennableitstoßstrom: 20 kA (8/20)
Blitzstoßstrom: 12,5 kA (10/350)
Kurzschlussfestigkeit (Iscpv): 30 kA DC
Defektanzeige

Fabrikat: DEHN
Typ: DCB MOD Y 750
Art.-Nr.: 971023
oder gleichwertig.

Caractéristiques techniques

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	750 V
Kurzschlussfestigkeit (I_SCPV )	30 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Zulassungen	DEKRA, UL

Max. PV-Spannung [DC+ -> DC-] (U_CPV )	750 V
Kurzschlussfestigkeit (I_SCPV )	30 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Zulassungen	DEKRA, UL

Le produit 971023 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971023 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Référence de la pièce 900070 DCB YPV 1200

Le produit 900070 a été ajouté au bloc-notes

Le produit 900070 a été ajouté au panier.

Référence de la pièce 900071 DCB YPV 1500

Le produit 900071 a été ajouté au bloc-notes

Le produit 900071 a été ajouté au panier.

DEHNcombo YPV ... FM

Référence de la pièce 900075 DCB YPV 1200 FM

Le produit 900075 a été ajouté au bloc-notes

Le produit 900075 a été ajouté au panier.

Référence de la pièce 900076 DCB YPV 1500 FM

Le produit 900076 a été ajouté au bloc-notes

Le produit 900076 a été ajouté au panier.

DEHNcombo MOD ...

Référence de la pièce 971020 DCB MOD 600

Le produit 971020 a été ajouté au bloc-notes

Le produit 971020 a été ajouté au panier.

Référence de la pièce 971021 DCB MOD 750

Le produit 971021 a été ajouté au bloc-notes

Le produit 971021 a été ajouté au panier.

Référence de la pièce 971022 DCB MOD Y 600

Le produit 971022 a été ajouté au bloc-notes

Le produit 971022 a été ajouté au panier.

Référence de la pièce 971023 DCB MOD Y 750

Le produit 971023 a été ajouté au bloc-notes

Le produit 971023 a été ajouté au panier.

DEHNcombo

DEHNcombo YPV ...

Référence de la pièce 900070 DCB YPV 1200

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900070 a été ajouté au bloc-notes

Le produit 900070 a été ajouté au panier.

Référence de la pièce 900071 DCB YPV 1500

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900071 a été ajouté au bloc-notes

Le produit 900071 a été ajouté au panier.

DEHNcombo YPV ... FM

Référence de la pièce 900075 DCB YPV 1200 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900075 a été ajouté au bloc-notes

Le produit 900075 a été ajouté au panier.

Référence de la pièce 900076 DCB YPV 1500 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900076 a été ajouté au bloc-notes

Le produit 900076 a été ajouté au panier.

DEHNcombo MOD ...

Référence de la pièce 971020 DCB MOD 600

Le produit 971020 a été ajouté au bloc-notes

Le produit 971020 a été ajouté au panier.

Référence de la pièce 971021 DCB MOD 750

Le produit 971021 a été ajouté au bloc-notes

Le produit 971021 a été ajouté au panier.

Référence de la pièce 971022 DCB MOD Y 600

Le produit 971022 a été ajouté au bloc-notes

Le produit 971022 a été ajouté au panier.

Référence de la pièce 971023 DCB MOD Y 750

Le produit 971023 a été ajouté au bloc-notes

Le produit 971023 a été ajouté au panier.
