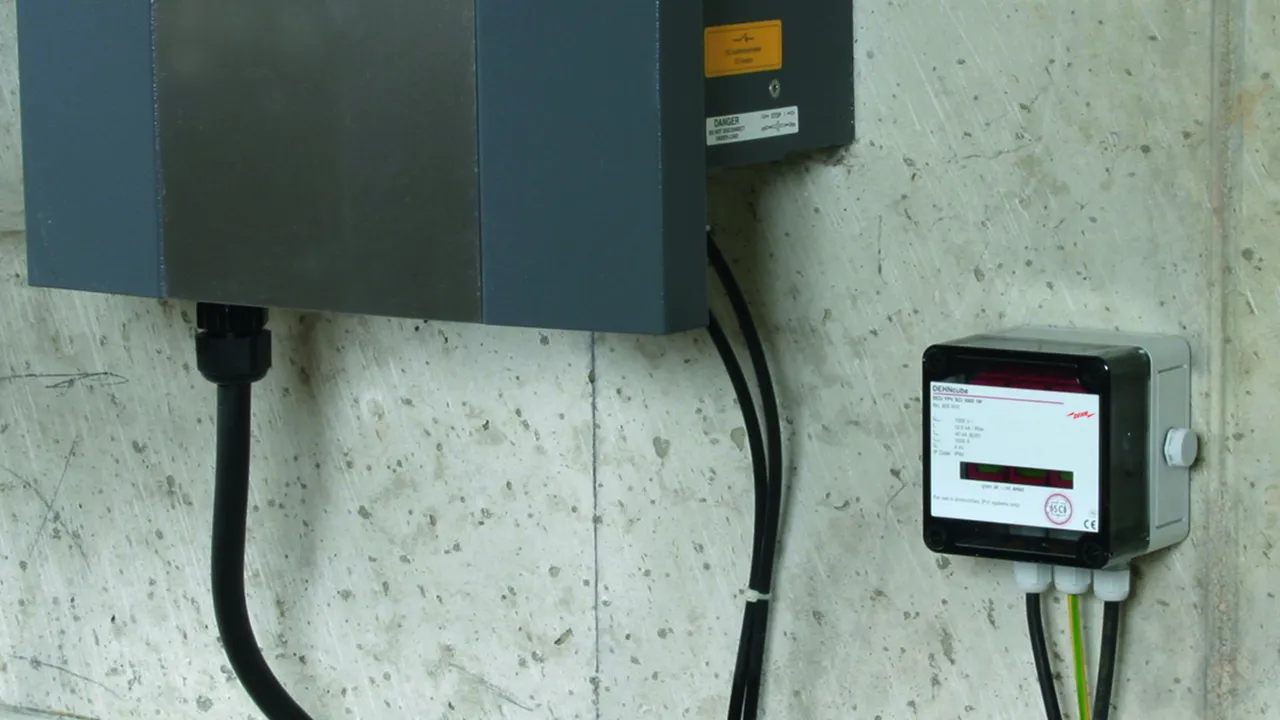

DEHNcube PV

Anschlussfertiger, mehrpoliger Überspannungs-Ableiter für Photovoltaik-Anlagen in Schutzart IP 65
Unkomplizierte Umsetzung des Überspannungsschutzes ohne Platzbedarf in einem Verteilergehäuse
Vorkonfektionierte Anschlussleitung erhältlich für den einfachen Anschluss des Überspannungs-Ableiters direkt vor dem zu schützenden Wechselrichter
Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad (patentiertes SCI-Prinzip)
Einfacher, schneller und werkzeugloser Anschluss durch Federzugklemmen
Geprüft nach EN 61643-31
Einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Zweipoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von einem MPP-Eingang.

1 Produit

Référence de la pièce 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Clients tariffs no (UE): 85363030, Poids brut: 426.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 1 MPP Eingang in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 94 x 94 x 81 mm
Kabeleinführung: 3x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 1M
Art.-Nr.: 900910
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	94 x 94 x 81 mm
Zulassungen	KEMA

Le produit 900910 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900910 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube YPV SCI 1000 2M

Vierpoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von zwei MPP-Eingängen.

1 Produit

Référence de la pièce 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Clients tariffs no (UE): 85363030, Poids brut: 731.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 2 MPP Eingängen in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 130 x 94 x 81 mm
Kabeleinführung: 5x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 2M
Art.-Nr.: 900920
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	5x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	130 x 94 x 81 mm
Zulassungen	KEMA

Le produit 900920 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900920 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 1M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Clients tariffs no (UE): 85372091, Poids brut: 1.59 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Generatoranschlusskasten DCU 2 YPV 1100 1M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 2S
Art.-Nr.: 900913
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Le produit 900913 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900913 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Clients tariffs no (UE): 85372091, Poids brut: 2.14 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einen String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 2x 4-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S
Art.-Nr.: 900921
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 4-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Le produit 900921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900921 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 2M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Clients tariffs no (UE): 85372091, Poids brut: 2.21 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Generatoranschlusskasten DCU 2 YPV 1100 2M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 2S
Art.-Nr.: 900923
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Le produit 900923 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900923 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Clients tariffs no (UE): 85371098, Poids brut: 1.85 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 182 x 180 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 1M 2S FM
Art.-Nr.: 900975
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrächtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Le produit 900975 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900975 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Clients tariffs no (UE): 85371098, Poids brut: 2.69 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

Generatoranschlusskasten DCU 2 YPV 1+2 1000 2M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5 mm² - 6 mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 2M 2S FM
Art.-Nr.: 900976
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Le produit 900976 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900976 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von drei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produit

Référence de la pièce 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Clients tariffs no (UE): 85372091, Poids brut: 3.58 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von drei MPP Eingängen und
je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Kabeleinführung: 3x 6-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 3M 2S FM
Art.-Nr.: 900978
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x 6-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Le produit 900978 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900978 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Produit

Référence de la pièce 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Clients tariffs no (UE): 85372091, Poids brut: 1027.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 1S MC4 FM
Art.-Nr.: 900911
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm² eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Le produit 900911 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900911 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Produit

Référence de la pièce 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Clients tariffs no (UE): 85372091, Poids brut: 1963.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

GAK DCU 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S MC4
Art.-Nr.: 900924
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900924 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900924 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Produit

Référence de la pièce 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Clients tariffs no (UE): 85372091, Poids brut: 2.24 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
In: (8/20) 20 kA / pol
Itotal: (8/20) 40 kA
Up: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 3M 1S MC4 FM
Art.-Nr.: 900931
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900931 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900931 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Produit

Référence de la pièce 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Clients tariffs no (UE): 85372091, Poids brut: 1169.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.-Nr.: 900985
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900985 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900985 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Produit

Référence de la pièce 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Clients tariffs no (UE): 85372091, Poids brut: 2.76 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

fichiers CAO

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.-Nr.: 900986
oder gleichwertig.

Certificats

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x Original MC4 Stecker (PV-ADS4-EVO 2A), 4x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900986 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900986 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.

1 Produit

Référence de la pièce 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Clients tariffs no (UE): 85372091, Poids brut: 2.31 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.-Nr.: 900987
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900987 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900987 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Produit

Référence de la pièce 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Clients tariffs no (UE): 85372091, Poids brut: 3.70 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generatoranschlusskasten bis 1200 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.-Nr.: 900988
oder gleichwertig.

Caractéristiques techniques

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Le produit 900988 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900988 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Référence de la pièce 900910 DCU YPV SCI 1000 1M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900910 a été ajouté au bloc-notes

Le produit 900910 a été ajouté au panier.

DEHNcube YPV SCI 1000 2M

Référence de la pièce 900920 DCU YPV SCI 1000 2M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900920 a été ajouté au bloc-notes

Le produit 900920 a été ajouté au panier.

DEHNcube 2 YPV 1100 1M 2S

Référence de la pièce 900913 DCU 2 YPV 1100 1M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900913 a été ajouté au bloc-notes

Le produit 900913 a été ajouté au panier.

DEHNcube 2 YPV 1100 2M 1S

Référence de la pièce 900921 DCU 2 YPV 1100 2M 1S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900921 a été ajouté au bloc-notes

Le produit 900921 a été ajouté au panier.

DEHNcube 2 YPV 1100 2M 2S

Référence de la pièce 900923 DCU 2 YPV 1100 2M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900923 a été ajouté au bloc-notes

Le produit 900923 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Référence de la pièce 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900975 a été ajouté au bloc-notes

Le produit 900975 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Référence de la pièce 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900976 a été ajouté au bloc-notes

Le produit 900976 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Référence de la pièce 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Vous nêtes pas autorisé à télécharger

Le produit 900978 a été ajouté au bloc-notes

Le produit 900978 a été ajouté au panier.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Référence de la pièce 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
