Spannungsprüfer PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Kosten- / platzsparender Transport

Détails

Universalzahnkupplung zum Abwinkeln des Spannungsprüfers.

lorem ipsum — Universalzahnkupplung zum Abwinkeln des Spannungsprüfers.

Zusammenstecken der Handhabeverlängerung HV STK und der Isolierstange IS PHE STK.

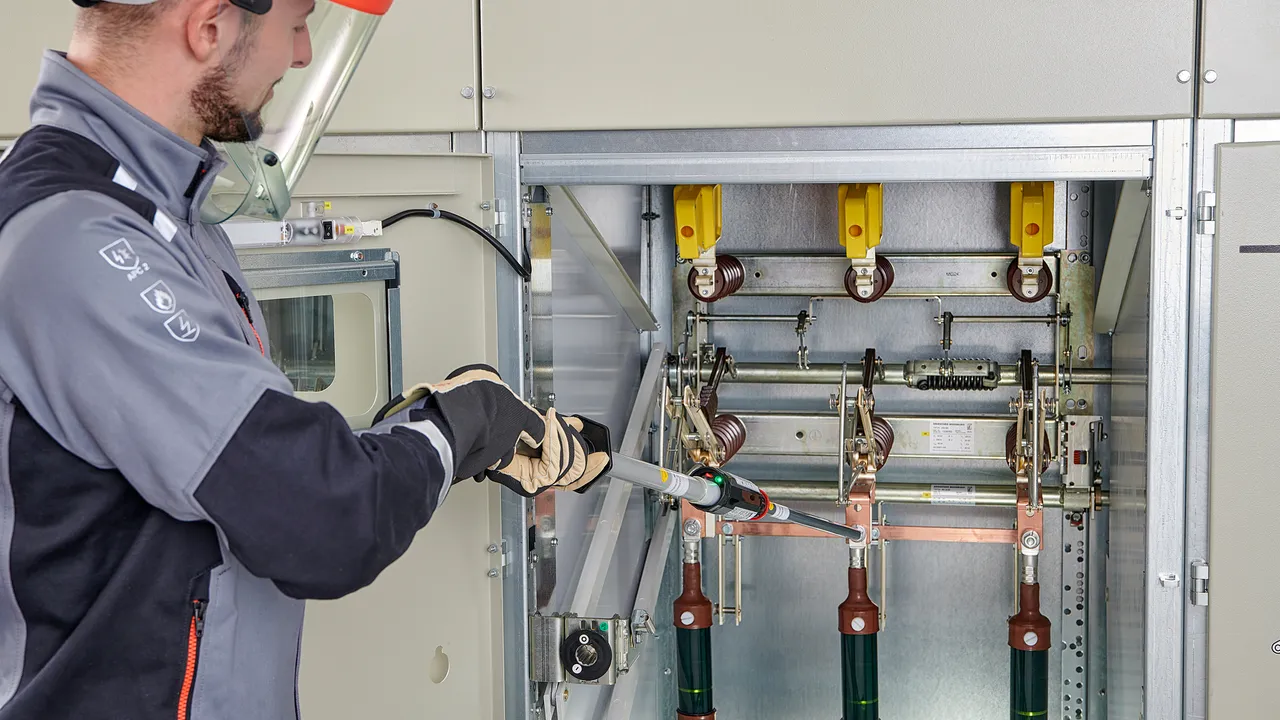

Prüfung mit aufgeschraubter V-Elektrode.

Nennspannungen bis 30 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

5 Produits

Référence de la pièce 767703 PHE3 3 S

GTIN 4013364070899, Clients tariffs no (UE): 90303370, Poids brut: 1.71 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	3 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	-25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767703 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767703 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767706 PHE3 6 S

GTIN 4013364070837, Clients tariffs no (UE): 90303370, Poids brut: 1.71 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	6 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767706 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767706 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767710 PHE3 10 S

GTIN 4013364070851, Clients tariffs no (UE): 90303370, Poids brut: 1.71 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	10 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767710 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767710 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767720 PHE3 20 S

GTIN 4013364070844, Clients tariffs no (UE): 90303370, Poids brut: 1.89 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	20 kV
Gesamtlänge (l_G )	1230 mm
Eintauchtiefe (I_O )	435 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Kategorie	S 61
Gesamtlänge (l_G )	1230 mm
Eintauchtiefe (I_O )	435 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767720 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767720 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767730 PHE3 30 S

GTIN 4013364070813, Clients tariffs no (UE): 90303370, Poids brut: 1.83 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	30 kV
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	30 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767730 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767730 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 30 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

3 Produits

Référence de la pièce 767711 PHE3 3 10 S

GTIN 4013364070820, Clients tariffs no (UE): 90303370, Poids brut: 1.86 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 ... 10 kV
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	3 ... 10 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767711 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767711 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767721 PHE3 6 20 S

GTIN 4013364070868, Clients tariffs no (UE): 90303370, Poids brut: 1.93 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1575 mm
Eintauchtiefe (I_O )	780 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63
Gesamtlänge (l_G )	1575 mm
Eintauchtiefe (I_O )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767721 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767721 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767731 PHE3 10 30 S

GTIN 4013364070875, Clients tariffs no (UE): 90303370, Poids brut: 1.99 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767731 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767731 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 30 kV / 50 Hz, Gewinde M12, umschaltbar

Der Nennspannungs-Wahlschalter besitzt 2 Schalterstellungen für den jeweiligen Spannungsbereich. Eine Inbetriebnahme ist aus Sicherheitsgründen nur in der empfindlichsten Stellung 3 ... 10 kV möglich. In der jeweiligen Schalterstellung rastet der Schalter ein und ist damit gegen unbeabsichtigtes Verstellen geschützt. Die Umschaltung erfolgt über einen magnetisch betätigten, verschleißfreien Reedschalter.

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Produit

Référence de la pièce 767733 PHE3 U 3 30 S

GTIN 4013364070882, Clients tariffs no (UE): 90303370, Poids brut: 1.99 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767733 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767733 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannung 25 kV / 50 Hz

Für Oberleitungen elektrischer Bahnen.
Kategorie "S" für einseitig geerdete Einphasenanlagen.

1 Produit

Référence de la pièce 767125 PHE3 25 S 50 1P

GTIN 4013364130319, Clients tariffs no (UE): 90303370, Poids brut: 1.96 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	25 kV
Gesamtlänge (l_G )	1680 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	25 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1680 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767125 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767125 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungen bis 30 kV / 50 Hz, Zahnkupplung

Kategorie "S" für Schaltanlagen und Freileitungen.

5 Produits

Référence de la pièce 767903 PHE3 3 S ZK

GTIN 4013364134737, Clients tariffs no (UE): 90303370, Poids brut: 1692.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	3 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767903 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767903 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767906 PHE3 6 S ZK

GTIN 4013364134744, Clients tariffs no (UE): 90303370, Poids brut: 1692.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	6 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767906 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767906 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767910 PHE3 10 S ZK

GTIN 4013364134751, Clients tariffs no (UE): 90303370, Poids brut: 1692.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	10 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767910 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767910 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767920 PHE3 20 S ZK

GTIN 4013364134768, Clients tariffs no (UE): 90303370, Poids brut: 1.80 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	20 kV
Gesamtlänge (l_G )	1300 mm
Eintauchtiefe (I_O )	435 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Kategorie	S 61
Gesamtlänge (l_G )	1300 mm
Eintauchtiefe (I_O )	435 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767920 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767920 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767930 PHE3 30 S ZK

GTIN 4013364134775, Clients tariffs no (UE): 90303370, Poids brut: 1.87 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	30 kV
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	30 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767930 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767930 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 30 kV / 50 Hz, Zahnkupplung

Kategorie "S" für Schaltanlagen und Freileitungen.

3 Produits

Référence de la pièce 767941 PHE3 3 10 S ZK

GTIN 4013364134782, Clients tariffs no (UE): 90303370, Poids brut: 1.87 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 ... 10 kV
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	3 ... 10 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767941 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767941 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767951 PHE3 6 20 S ZK

GTIN 4013364134799, Clients tariffs no (UE): 90303370, Poids brut: 1.96 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1645 mm
Eintauchtiefe (I_O )	780 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63
Gesamtlänge (l_G )	1645 mm
Eintauchtiefe (I_O )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767951 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767951 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767961 PHE3 10 30 S ZK

GTIN 4013364134805, Clients tariffs no (UE): 90303370, Poids brut: 2.02 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767961 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767961 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 36 kV / 50 Hz, Zahnkupplung, umschaltbar

Der Nennspannungs-Wahlschalter besitzt 2 Schalterstellungen für den jeweiligen Spannungsbereich. Eine Inbetriebnahme ist aus Sicherheitsgründen nur in der empfindlichsten Stellung (3 ... 10 kV bzw. 6 ... 20 kV) möglich. In der jeweiligen Schalterstellung rastet der Schalter ein und ist damit gegen unbeabsichtigtes Verstellen geschützt. Die Umschaltung erfolgt über einen magnetisch betätigten, verschleißfreien Reedschalter.

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Produits

Référence de la pièce 767960 PHE3 U 3 30 S ZK

GTIN 4013364134812, Clients tariffs no (UE): 90303370, Poids brut: 2.02 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767960 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767960 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767944 PHE3 U 6 36 S SN7728

GTIN 4013364277731, Clients tariffs no (UE): 90303370, Poids brut: 2.16 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 ... 20 / 20 ... 36 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	6 ... 20 / 20 ... 36 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767944 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767944 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 30 kV / 50 Hz, Prüfset, Gewinde M12

Mit 2 Prüfspitzen der Kategorie "S" für Schaltanlagen und Freileitungen und Kategorie "L" für Freileitungen.

2 Produits

Référence de la pièce 767740 PHE3 6 20 SL

GTIN 4013364071063, Clients tariffs no (UE): 90303370, Poids brut: 2.15 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1575 / 980 mm
Eintauchtiefe (I_O )	780 / 185 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63 / L 71
Gesamtlänge (l_G )	1575 / 980 mm
Eintauchtiefe (I_O )	780 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767740 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767740 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767750 PHE3 10 30 SL

GTIN 4013364071070, Clients tariffs no (UE): 90303370, Poids brut: 2.21 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1675 / 980 mm
Eintauchtiefe (I_O )	880 / 185 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64 / L 71
Gesamtlänge (l_G )	1675 / 980 mm
Eintauchtiefe (I_O )	880 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767750 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767750 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 30 kV / 50 Hz, Prüfset, Zahnkupplung

Mit 2 Prüfspitzen der Kategorie "S" für Schaltanlagen und Freileitungen und Kategorie "L" für Freileitungen.

2 Produits

Référence de la pièce 767940 PHE3 6 20 SL ZK

GTIN 4013364134829, Clients tariffs no (UE): 90303370, Poids brut: 2.09 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1650 / 1050 mm
Eintauchtiefe (I_O )	780 / 185 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63 / L 71
Gesamtlänge (l_G )	1650 / 1050 mm
Eintauchtiefe (I_O )	780 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767940 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767940 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767950 PHE3 10 30 SL ZK

GTIN 4013364134836, Clients tariffs no (UE): 90303370, Poids brut: 2.14 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1750 / 1050 mm
Eintauchtiefe (I_O )	880 / 185 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64 / L 71
Gesamtlänge (l_G )	1750 / 1050 mm
Eintauchtiefe (I_O )	880 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767950 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767950 a été ajouté au panier.

Aller à la boutique en ligne
