Anschlusselemente für HVI long Leitung

Anschlussset für HVI long Leitung Ø20 mm für Rohrinnenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche).

Diese Anschlusselemente können bei HVI long Stützrohren verwendet werden.

1 Produit

Référence de la pièce 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Clients tariffs no (UE): 85359000, Poids brut: 348.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussset für HVI long Leitung 20mm D für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF 20 V2A
Art.-Nr.: 819145
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819145 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819145 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussset für HVI long Leitung Ø20 mm für Rohraußenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuchen).

Diese Anschlusselemente können nur in Kombination mit dem Befestigungsset (Art.-Nr. 819 294) bei HVI long Stützrohren verwendet werden.

1 Produit

Référence de la pièce 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Clients tariffs no (UE): 85359000, Poids brut: 380.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussset für HVI long Leitung 20mm D für Rohraußenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RAV KF 20 V2A
Art.-Nr.: 819146
oder gleichwertig.



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819146 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819146 a été ajouté au panier.

Aller à la boutique en ligne

Anschlusselement (Kopfstück) für HVI long Leitung Ø20 mm für Rohraußenverlegung

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte, inkl. ein Schrumpfschlauch).

1 Produit

Référence de la pièce 819197 AEA KO KF HVI 20 SW V2A

GTIN 4013364222236, Clients tariffs no (UE): 85359000, Poids brut: 195.98 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlusselement (Kopfstück) zum Abschließen der HVI long Leitung
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung außen
am Stützrohr (Kopfstück für Anschlussplatte, inkl. ein
Schrumpfschlauch).
Werkstoff: NIRO
Anschluss: Gewinde M12
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AEA KO KF HVI 20 SW V2A
Art.-Nr.: 819197
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Gewinde M12
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819197 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819197 a été ajouté au panier.

Aller à la boutique en ligne

Anschlusselement für HVI long Leitung Ø20 mm

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung für andere Teile des Äußeren Blitzschutzes oder der Erdungsanlage (inkl. ein Schrumpfschlauch).

1 Produit

Référence de la pièce 819199 AE BO10 KF HVI 20 SW V2A

GTIN 4013364222274, Clients tariffs no (UE): 85359000, Poids brut: 196.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlusselement zum Abschließen der HVI long Leitung 20mm D
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung für
andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. ein Schrumpfschlauch)
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AE BO10 KF HVI 20 SW V2A
Art.-Nr.: 819199
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819199 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819199 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussset für HVI long Leitung Ø23 mm für Rohrinnenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. vier Schrumpfschläuche, 2x schwarz, 2x grau).

Diese Anschlusselemente können bei HVI long Stützrohren verwendet werden.

1 Produit

Référence de la pièce 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Clients tariffs no (UE): 85359000, Poids brut: 360.01 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussset für HVI long Leitung 23mm D
für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung
an beiden Enden; beim Erstellen des Endverschlusses
der Leitung im Stützrohr (Kopfstück) und Anschlusselement
für andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. vier Schrumpfschläuche 2x schwarz, 2x grau).
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF 23 V2A
Art.-Nr.: 819147
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819147 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819147 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussset für HVI long Leitung Ø23 mm für Rohraußenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. vier Schrumpfschläuche, 2x schwarz, 2x grau).
Diese Anschlusselemente können nur in Kombination mit dem Befestigungsset (Art.-Nr. 819 294) und bei HVI long Stützrohren verwendet werden.

1 Produit

Référence de la pièce 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Clients tariffs no (UE): 85359000, Poids brut: 388.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussset für HVI long Leitung 23mm D
für Rohraußenverlegung NIRO
Anschlusselemente zum Abschließen der
HVI long Leitung an beiden Enden;
beim Erstellen des Endverschlusses der Leitung
außen am Stützrohr (Kopfstück für Anschlussplatte)
und Anschlusselement für andere Teile des
Äußeren Blitzschutzes oder der Erdungsanlage
(inkl. vier Schrumpfschläuche 2x schwarz,
2x grau)
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RAV KF 23 V2A
Art.-Nr.: 819148
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819148 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819148 a été ajouté au panier.

Aller à la boutique en ligne

Anschlusselement (Kopfstück) für HVI long Leitung Ø23 mm für Rohraußenverlegung

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte, inkl. zwei Schrumpfschläuche, 1x schwarz, 1x grau).

1 Produit

Référence de la pièce 819196 AEA KO KF HVI 23 GR V2A

GTIN 4013364222229, Clients tariffs no (UE): 85359000, Poids brut: 195.50 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlusselement (Kopfstück) 23 mm D Rohrausßenverlegung NIRO
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung außen
am Stützrohr (Kopfstück für Anschlussplatte,
inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Anschluss: Gewinde M12
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AEA KO KF HVI 23 GR V2A
Art.-Nr.: 819196
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Gewinde M12
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819196 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819196 a été ajouté au panier.

Aller à la boutique en ligne

Anschlusselement für HVI long Leitung Ø23 mm

Anschlusselement zum Abschließen der HVI long Leitung beim Erstellen des Endverschlusses der Leitung für andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche, 1x schwarz, 1x grau).

1 Produit

Référence de la pièce 819198 AE BO10 KF HVI 23 GR V2A

GTIN 4013364222250, Clients tariffs no (UE): 85359000, Poids brut: 202.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlusselement für HVI long Leitung 23mm D NIRO
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung für
andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AE BO10 KF HVI 23 GR V2A
Art.-Nr.: 819198
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819198 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819198 a été ajouté au panier.

Aller à la boutique en ligne

Befestigungsset für HVI long Leitung schwarz / grau

Befestigungsset zur Montage der HVI long Leitung an HVI long Stützrohren, bestehend aus Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) und Befestigungsring mit vier geschlitzten Leitungshaltern (Ø20 mm) für den Endverschluss (inkl. zwei Kabelbinder mit Kunststoffhalterhalbteilen).

1 Produit

Référence de la pièce 819294 BFS D61 4X20

GTIN 4013364152571, Clients tariffs no (UE): 85389099, Poids brut: 780.80 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

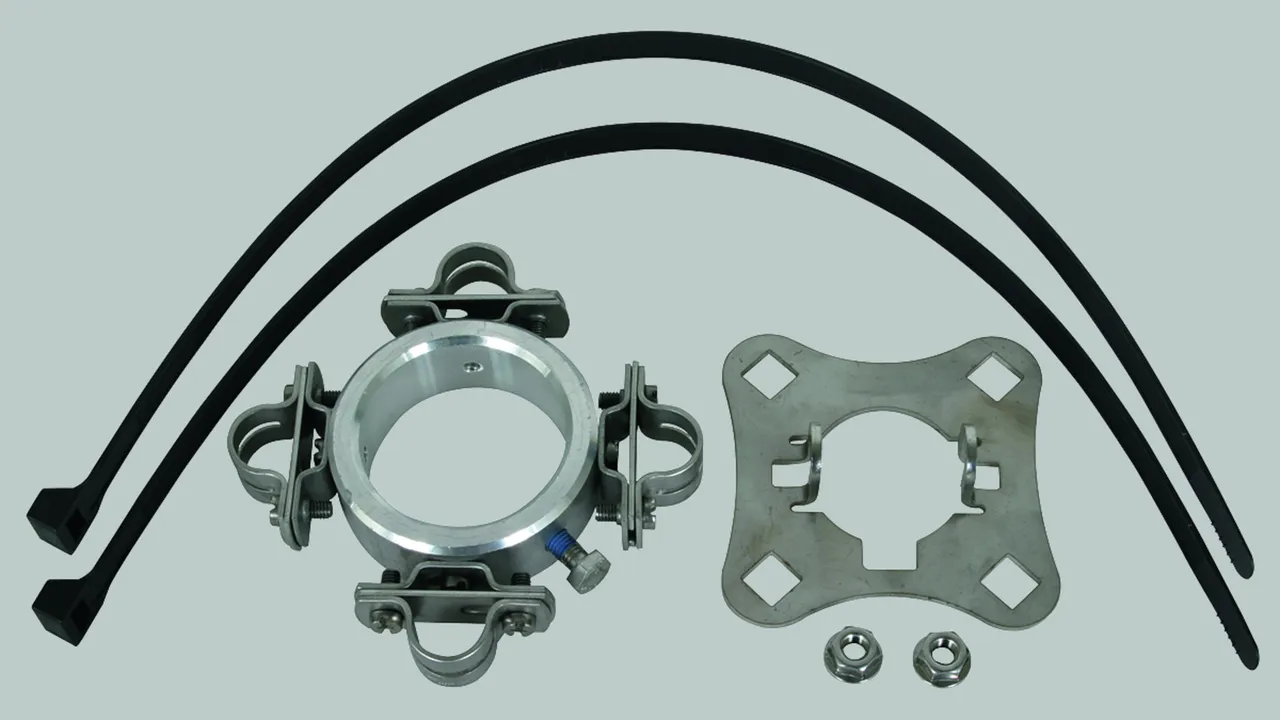

Befestigungsset für HVI long Leitung 20mm D NIRO / Al
Befestigungsset zur Montage der
HVI long Leitung am Stützrohr D 50 mm,
bestehend aus Anschlussplatte
(4-fach, inkl. zwei Sperrzahnmuttern) und
Befestigungsring mit vier geschlitzten
Leitungshaltern für den Endverschluss (inkl. zwei Kabelbinder).
Werkstoff: NIRO / Al
Aufnahme Anschlussplatte: Vierkantloch 13 mm
Leitungshalter: 4 x 20 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: BFS D61 4X20
Art.-Nr.: 819294
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO / Al
Aufnahme Anschlussplatte Vierkantloch 13 mm
Leitungshalter 4 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819294 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819294 a été ajouté au panier.

Aller à la boutique en ligne

PA-Anschlusselement für HVI long Leitung

Zum Absteuern des elektrischen Feldes der HVI long Leitung im Bereich des Endverschlusses.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Produit

Référence de la pièce 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Clients tariffs no (UE): 85359000, Poids brut: 72.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

PA-Anschlusselement für HVI long Leitung NIRO
PA-Anschlusselement für HVI long Leitung
zum Absteuern des elektrischen Feldes der HVI Leitung
im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 20 mm
Anschlussbohrung Ø: 11 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 20 23 AB11 V2A
Art.-Nr.: 410229
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Klemmbereich Ø 20 mm
Anschlussbohrung Ø 11 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 410229 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 410229 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussplatte

Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) zur Montage der HVI long Leitung am Stützrohr Ø50 mm (z. B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).

1 Produit

Référence de la pièce 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Clients tariffs no (UE): 85389099, Poids brut: 176.00 g, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Anschlussplatte NIRO
Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern)
zur Montage der HVI long Leitung
am Stützrohr D 50 mm
(z.B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Werkstoff: NIRO
Aufnahme Anschlussplatte: Vierkantloch 13
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AP SR D50 4AE HVI V2A
Art.-Nr.: 819288
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO
Aufnahme Anschlussplatte Vierkantloch 13
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819288 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819288 a été ajouté au panier.

Aller à la boutique en ligne

Stützrohr-Manschette zur Schallreduktion

1 Produit

Référence de la pièce 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Clients tariffs no (UE): 85389099, Poids brut: 109.60 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Stützrohr-Manschette zur Schallreduktion
für innenverlegter HVI long Leitung
Ø20 mm und Ø23 mm im Stützrohr
Werkstoff: Kunststoff
Verwendbar für: HVI long schwarz und HVI long grau
Durchmesser Ø Leitung: 20 / 23 mm

Fabrikat: DEHN
Typ: SCHIRM HVI SCH RED
Art.-Nr.: 819235
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff Kunststoff
Verwendbar für HVI long schwarz und HVI long grau
Durchmesser Ø Leitung 20 / 23 mm

Le produit 819235 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819235 a été ajouté au panier.

Aller à la boutique en ligne
back to top
