Spannungsprüfer PHE

Einfach – Sicher prüfen
  • Sichere Anzeigenerkennung
  • Leichte Handhabung

Détails

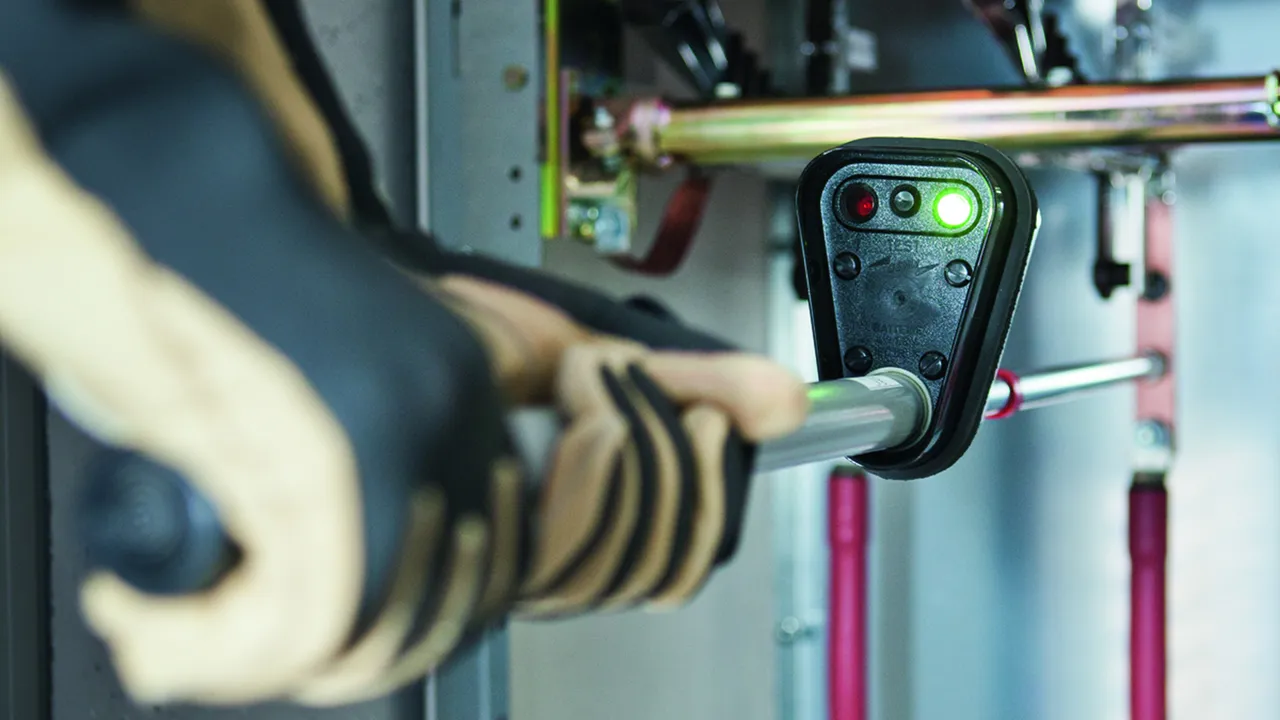

Nach dem Loslassen der Taste leuchtet die grüne Lampe. Das Gerät hat die Funktionskontrolle ordnungsgemäß durchgeführt und ist somit betriebsbereit.
lorem ipsum
Vor dem Prüfen auf Spannungsfreiheit ist die Funktionskontrolle durchzuführen. Beim Drücken der Taste "TEST" blinkt die rote Lampe.
lorem ipsum

Nennspannungsbereiche bis 20 kV / 50 Hz oder 16,7 Hz, umschaltbar

Für Drehstromanlagen und einseitig geerdete Einphasenschaltanlagen.

Besonderheiten des umschaltbaren Prüfers:
Der Wahlschalter besitzt 3 Schalterstellungen für den jeweiligen Spannungs- und Frequenzbereich:
3 ... 10 kV / 50 Hz – Drehstrom
6 ... 20 kV / 50 Hz – Drehstrom
6 ... 20 kV / 16,7 Hz – einseitig geerdete Einphasenanlagen
Eine Inbetriebnahme ist aus Sicherheitsgründen nur in der empfindlichsten Stellung 3 ... 10 kV / 50 Hz möglich. In der jeweiligen Schalterstellung rastet der Schalter ein und ist damit gegen unbeabsichtigtes Verstellen geschützt. Die Umschaltung erfolgt über einen magnetisch betätigten, verschleißfreien Reedschalter.

1 Produit

Référence de la pièce 767416 PHE 3 20 S FU 1P

GTIN 4013364084247, Clients tariffs no (UE): 90303370, Poids brut: 3.40 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Certificats



Caractéristiques techniques

Nennspannung (UN ) 3 ... 20 kV
Frequenz 16,7 und 50 Hz
Gesamtlänge (lG ) 1560 mm
Eintauchtiefe (IO ) 770 mm
DB Zeichnungs-Nr. 3 Ebgw 02.54
DB Material-Nr. 743 361

Le produit 767416 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767416 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereiche bis 20 kV / 16,7 Hz

Für einseitig geerdete Einphasenschaltanlagen und Weichenheizanlagen.

1 Produit

Référence de la pièce 767415 PHE 6 20 S 16.7 1P

GTIN 4013364081116, Clients tariffs no (UE): 90303370, Poids brut: 2.30 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Certificats



Caractéristiques techniques

Nennspannung (UN ) 6 ... 20 kV
Frequenz 16,7 Hz
Gesamtlänge (lG ) 1560 mm
Eintauchtiefe (IO ) 770 mm
DB Zeichnungs-Nr. 3 Ebgw 02.52
DB Material-Nr. 738 302

Le produit 767415 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767415 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannung 15 kV / 16,7 Hz

Speziell für Bahnenergieleitungen.
Inklusive Hakenelektrode und Abschlussteil mit Steckkupplung und rutschsicherer Ringöse.

Einsatz an Bahnenergieleitungen
Der Spannungsprüfer für Bahnenergieleitungen hat im Vergleich zum Oberleitungsspannungsprüfer ein kürzeres Verlängerungsteil. Aufgrund der Anzeigesicherheit darf der Spannungsprüfer PHE 15 16,7 BEL STK nur an Bahnenergieleitungen, aber nicht an anderen Oberleitungskomponenten angewendet werden. Darüber hinaus darf er nicht von fahrbaren Oberleitungs-Montageleitern aus benutzt werden.
Zu Bahnenergieleitungen zählen Speiseleitungen (SL), Verstärkungsleitungen (VL), Umgehungsleitungen (UgL), Verbindungsleitungen, Federleitungen, 15 kV-Kabel, Kabelendverschlüsse, Schalterleitungen und Schalterquerleitungen.

1 Produit

Référence de la pièce 767413 PHE 15 16.7 BEL STK

GTIN 4013364128750, Clients tariffs no (UE): 90303370, Poids brut: 2.55 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Certificats



Caractéristiques techniques

Nennspannung (UN ) 15 kV
Frequenz 16,7 Hz
Gesamtlänge (lG ) 1645 mm
Eintauchtiefe (IO ) 765 mm
DB Zeichnungs-Nr. 3 Ebgw 02.55
DB Material-Nr. 964 851
