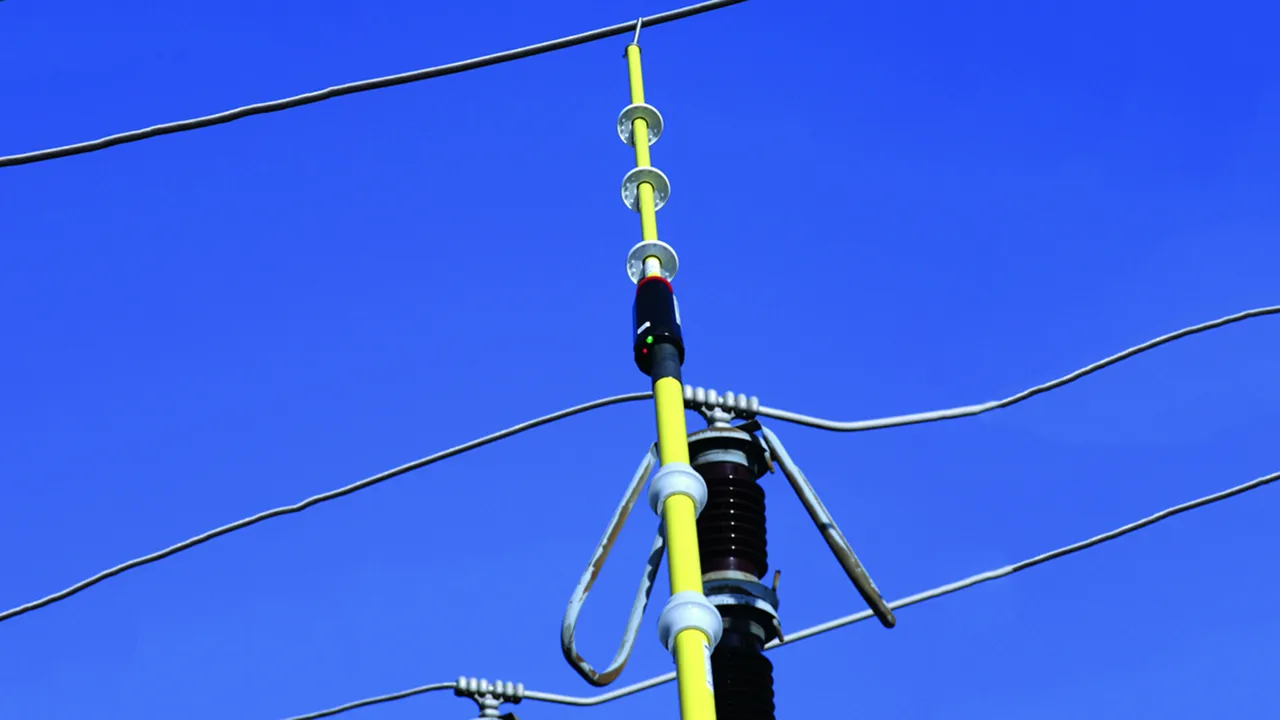

Spannungsprüferset PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Universell einsetzbares Set
Kosten- / platzsparender Transport

Détails

Nennspannung 20 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Produit

Référence de la pièce 767724 PHE3S 20 S ZK

GTIN 4013364125902, Clients tariffs no (UE): 90303370, Poids brut: 4.22 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767724 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767724 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannung 20 kV / 50 Hz

Kategorie "L" für Freileitungen.

1 Produit

Référence de la pièce 767725 PHE3S 20 L ZK

GTIN 4013364125919, Clients tariffs no (UE): 90303370, Poids brut: 9.10 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	L
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767725 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767725 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereich 60 ... 110 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Produits

Référence de la pièce 767980 PHE3S2 60 110 S

GTIN 4013364125926, Clients tariffs no (UE): 90303370, Poids brut: 6.98 kg, Prix unitaire: 1.00 Stk.

Précédent

Images

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767980 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767980 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767990 PHE3 60 110 S

GTIN 4013364135956, Clients tariffs no (UE): 90303370, Poids brut: 3.48 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 767990 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767990 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereich 60 ... 110 kV / 50 Hz, KODIERT

Spezielle Prüfspitze und Anzeigegerät sind zueinander kodiert. D. h., es passt mechanisch keine andere Prüfspitze in das verwendete Anzeigegerät. Eine Verwechslung mit anderen Prüfspitzen ist somit ausgeschlossen.

Kategorie "S" für Schaltanlagen und Freileitungen in kodierter Ausführung.

1 Produit

Référence de la pièce 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Clients tariffs no (UE): 90303370, Poids brut: 7.23 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 769712 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769712 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannungsbereich 110 ... 132 kV / 50 und 16,7 Hz

Ohne Umschaltung für Drehstromanlagen 50 Hz und mittig geerdete einphasige Bahnstromleitungen 16,7 Hz.
Keine Bereichsumschaltung notwendig.

Kategorie "S"

1 Produit

Référence de la pièce 767131 PHE3S 110 132 S

GTIN 4013364139411, Clients tariffs no (UE): 90303370, Poids brut: 6.20 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 und 16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Le produit 767131 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767131 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannung 66 kV / 16,7 Hz

Kategorie "S" für einseitig geerdete Einphasenanlagen

1 Produit

Référence de la pièce 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Clients tariffs no (UE): 90303370, Poids brut: 3.76 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	66 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	66 kV
Spannungsart	AC
Frequenz	16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 769714 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769714 a été ajouté au panier.

Aller à la boutique en ligne
