Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Détails

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

lorem ipsum — Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Phasenschraubklemme mit Federvorspannung.

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produits

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

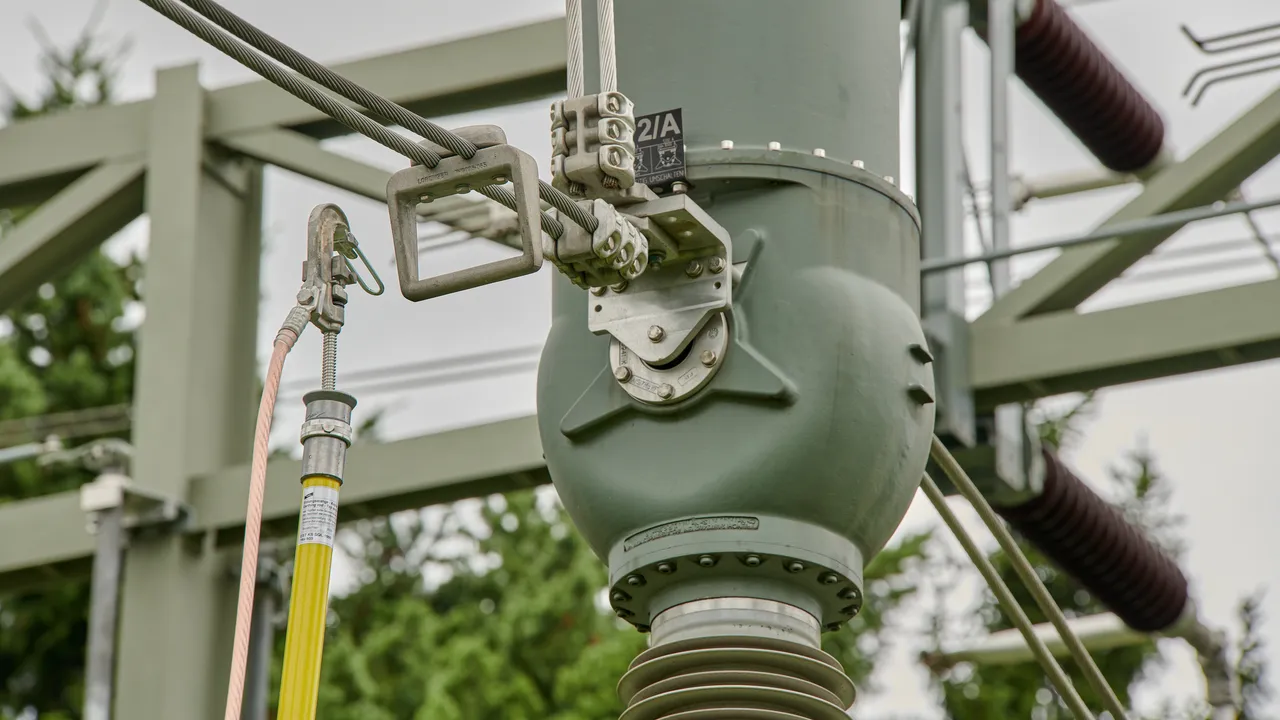

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produits

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Produit

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Produit

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 969.40 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Produit

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

Kugelkopfhaube starr

2 Produits

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Universalklemme

2 Produits

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne

Phasenseitige Anschlusselemente für Freileitungen

Détails

Phasenschraubklemme Normalausführung

Référence de la pièce 784201 PSK 4 30 SQL

Le produit 784201 a été ajouté au bloc-notes

Le produit 784201 a été ajouté au panier.

Référence de la pièce 784301 PSK 10 65 SQL

Le produit 784301 a été ajouté au bloc-notes

Le produit 784301 a été ajouté au panier.

Phasenschraubklemme mit Einhängehilfe

Référence de la pièce 784401 PSK 4 30 SQL EH

Le produit 784401 a été ajouté au bloc-notes

Le produit 784401 a été ajouté au panier.

Référence de la pièce 784501 PSK 10 65 SQL EH

Le produit 784501 a été ajouté au bloc-notes

Le produit 784501 a été ajouté au panier.

Phasenschraubklemme mit Federvorspannung

Référence de la pièce 784480 PSK FV 4 30 SQL

Le produit 784480 a été ajouté au bloc-notes

Le produit 784480 a été ajouté au panier.

Phasenschraubklemme mit großem Klemmbereich

Référence de la pièce 784085 PSK 10 85 SQL

Le produit 784085 a été ajouté au bloc-notes

Le produit 784085 a été ajouté au panier.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Référence de la pièce 769511 ESTC PSK 5000 SN7249

Vous nêtes pas autorisé à télécharger

Le produit 769511 a été ajouté au bloc-notes

Le produit 769511 a été ajouté au panier.

Phasenschraubklemme

Référence de la pièce 784032 PSK 10 32 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784032 a été ajouté au bloc-notes

Le produit 784032 a été ajouté au panier.

Phasenschraubklemme mit Sicherungsbügel

Référence de la pièce 784038 PSK 10 32 SQL SB

Le produit 784038 a été ajouté au bloc-notes

Le produit 784038 a été ajouté au panier.

Kugelkopfhaube starr

Référence de la pièce 772314 KKH 20 SQL

Le produit 772314 a été ajouté au bloc-notes

Le produit 772314 a été ajouté au panier.

Référence de la pièce 772324 KKH 25 SQL

Le produit 772324 a été ajouté au bloc-notes

Le produit 772324 a été ajouté au panier.

Universalklemme

Référence de la pièce 773236 UK 25 SQL

Le produit 773236 a été ajouté au bloc-notes

Le produit 773236 a été ajouté au panier.

Référence de la pièce 773331 UK 30 SQL

Le produit 773331 a été ajouté au bloc-notes

Le produit 773331 a été ajouté au panier.
