Erdungsstangen für Schaltanlagen

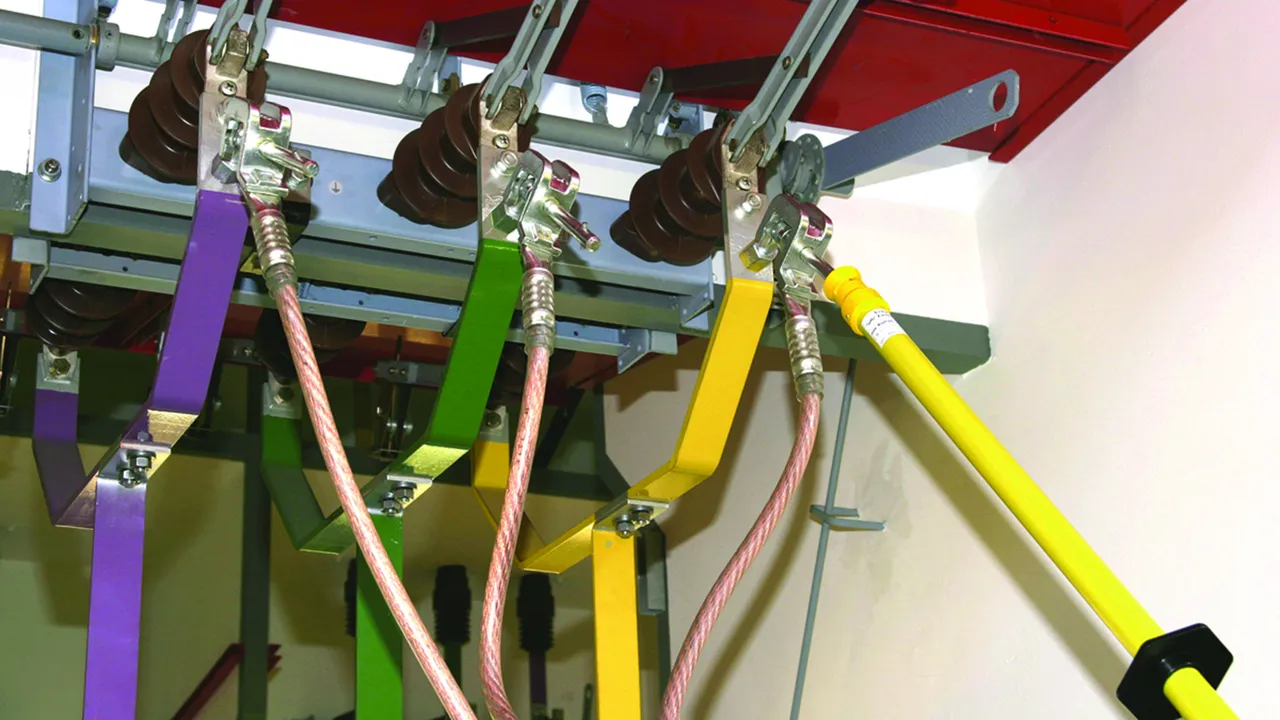

Zum Einbringen von Erdungs- und Kurzschließvorrichtungen
Unterschiedliche Längen
Teilbar für einfachen Transport
Geringes Eigengewicht
Spindel mit Sechskant (SW19) oder Spindel mit Querstift

Détails

Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

lorem ipsum — Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

Bei Erdungsstangen ES STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

Sechskantaufnahme

Handhabeabschluss mit Abschlusskappe (Federverriegelung)

2 Produits

Référence de la pièce 761010 ES SK 1000

GTIN 4013364000155, Clients tariffs no (UE): 82055980, Poids brut: 1480.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Le produit 761010 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761010 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 761015 ES SK 1500

GTIN 4013364000162, Clients tariffs no (UE): 82055980, Poids brut: 2.15 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Le produit 761015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761015 a été ajouté au panier.

Aller à la boutique en ligne

Querstiftaufnahme

Handhabeabschluss mit Abschlusskappe (Bajonettverriegelung)

2 Produits

Référence de la pièce 761011 ES SQ 1000

GTIN 4013364000230, Clients tariffs no (UE): 82055980, Poids brut: 1.55 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Le produit 761011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761011 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 761016 ES SQ 1500

GTIN 4013364000247, Clients tariffs no (UE): 82055980, Poids brut: 2.16 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Le produit 761016 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761016 a été ajouté au panier.

Aller à la boutique en ligne

Sechskantaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

2 Produits

Référence de la pièce 761001 ES SK STK 1000

GTIN 4013364125179, Clients tariffs no (UE): 82055980, Poids brut: 1058.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Le produit 761001 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761001 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 761003 ES SK STK 2000

GTIN 4013364134348, Clients tariffs no (UE): 82055980, Poids brut: 1760.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Le produit 761003 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761003 a été ajouté au panier.

Aller à la boutique en ligne

Querstiftaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

2 Produits

Référence de la pièce 761002 ES SQ STK 1000

GTIN 4013364125186, Clients tariffs no (UE): 82055980, Poids brut: 900.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Le produit 761002 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761002 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 761004 ES SQ STK 2000

GTIN 4013364134355, Clients tariffs no (UE): 82055980, Poids brut: 1.80 kg, Prix unitaire: 1.00 Stk.

Précédent

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Le produit 761004 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761004 a été ajouté au panier.

Aller à la boutique en ligne

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 Produit

Référence de la pièce 769304 ESTC SQ STK SN7562

GTIN 4013364149144, Clients tariffs no (UE): 82055980, Poids brut: 3.00 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung

Le produit 769304 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769304 a été ajouté au panier.

Aller à la boutique en ligne

Zweiteilig mit Sechskantaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

1 Produit

Référence de la pièce 761070 EST SK STK 920

GTIN 4013364136212, Clients tariffs no (UE): 82055980, Poids brut: 1300.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Le produit 761070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 761070 a été ajouté au panier.

Aller à la boutique en ligne

Zweiteilig mit Querstiftaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

1 Produit

Référence de la pièce 761075 EST SQ STK 920

GTIN 4013364136229, Clients tariffs no (UE): 82055980, Poids brut: 1300.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
