Verbindungsklemmen für Bewehrungen

Klemmen zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rund- und Flachleitern

Anordnung:
(II) = parallel
(+) = kreuz

Détails

Bild 2: Bügelklemme Art.-Nr. 308 045
lorem ipsum
Bild 4: Bügelklemme mit Kabelschuh
lorem ipsum
Bild 3: Bügelklemme Art.-Nr. 308 046
lorem ipsum
Bild 1: Durchmesser von Bewehrungsstählen.
Lit.: Stahl für die Bewehrung von Beton nach DIN EN 10080:2005.
lorem ipsum
Bild 5: Verbindungsklemme Art.-Nr. 308 035
lorem ipsum

Für T-, Kreuz- und Parallelverbindungen

1 Produit

Référence de la pièce 308025 VK A UNI ST

GTIN 4013364035881, Clients tariffs no (UE): 85359000, Poids brut: 102.00 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Verbindungsklemmen für Bewehrungen St/tZn
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: (+) 6-10 / 6-10 mm
Klemmbereich Rd / Fl: (+) 6-10 / 30 mm
Klemmbereich Fl / Fl: (II) 30 / 30 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 9 kA

Fabrikat: DEHN
Typ: VK A UNI ST
Art.-Nr.: 308025
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd / Rd (+) 6-10 / 6-10 mm
Klemmbereich Rd / Fl (+) 6-10 / 30 mm
Klemmbereich Fl / Fl (II) 30 / 30 mm
Schraube di M10 x 25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Le produit 308025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308025 a été ajouté au panier.

Aller à la boutique en ligne

Für T-, Kreuz- und Parallelverbindungen

1 Produit

Référence de la pièce 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Clients tariffs no (UE): 85359000, Poids brut: 111.00 g, Prix unitaire: 25.00 Stk.

Images

Plus d'informations

Verbindungsklemmen für Bewehrungen St/tZn
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Flachleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/tZn
Klemmbereich Rd / Fl: (+) 6-10 / 30 mm
Klemmbereich Fl / Fl: (+ / II) 30 / 30 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 13 kA

Fabrikat: DEHN
Typ: VK 6.10 FL30 FL30 BSB STTZN
Art.-Nr.: 308026
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd / Fl (+) 6-10 / 30 mm
Klemmbereich Fl / Fl (+ / II) 30 / 30 mm
Schraube di M10 x 25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308026 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308026 a été ajouté au panier.

Aller à la boutique en ligne

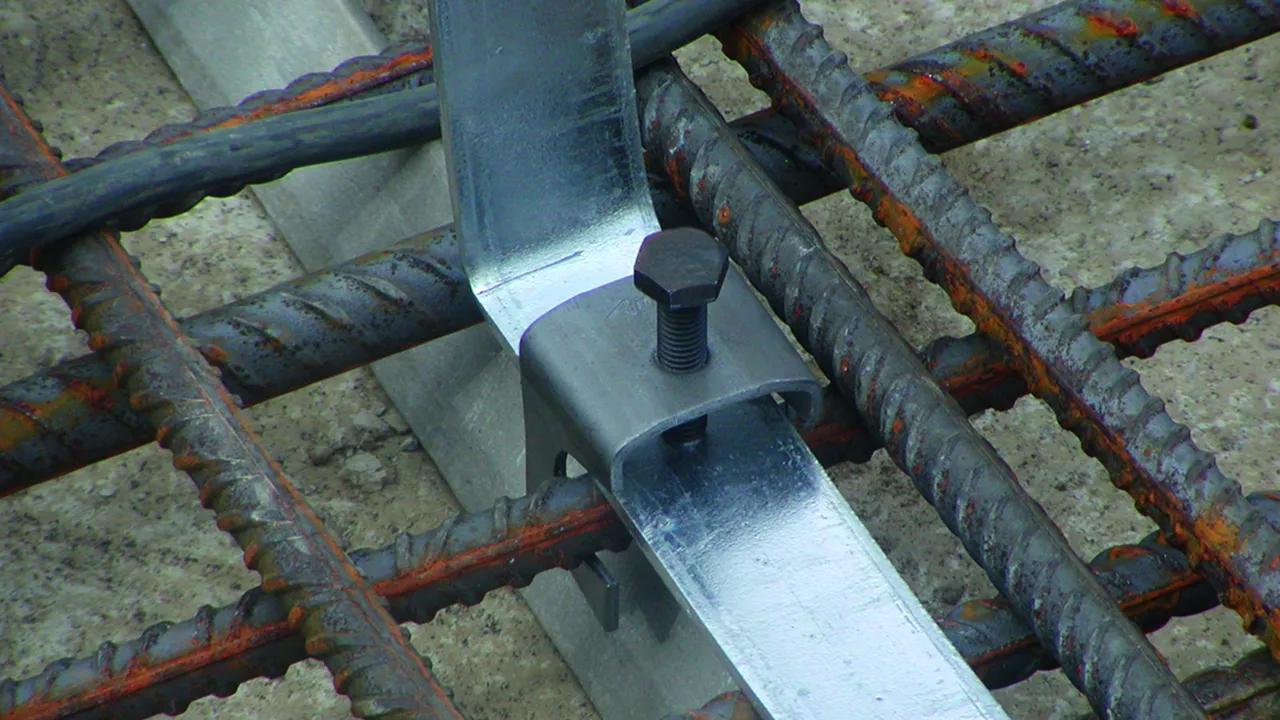

Für T- und Kreuzverbindungen

Hinweis: Empfohlenes Anzugsdrehmoment ≥ 10 Nm.

1 Produit

Référence de la pièce 308030 VK A R22 F40 STBL

GTIN 4013364030749, Clients tariffs no (UE): 85359000, Poids brut: 130.00 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Verbindungsklemmen für Bewehrungen St/blank
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Flachleitern
für T-, Kreuzverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Fl: (+) 6-22 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA

Fabrikat: DEHN
Typ: VK A R22 F40 STBL
Art.-Nr.: 308030
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Fl (+) 6-22 / 30-40 mm
Schraube di M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308030 a été ajouté au panier.

Aller à la boutique en ligne

Für T-, Kreuz- und Parallelverbindungen mit Klemmbock

Für den flexiblen Anschluss von Rundleitern oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung.

1 Produit

Référence de la pièce 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Clients tariffs no (UE): 85359000, Poids brut: 169.60 g, Prix unitaire: 25.00 Stk.

Images

Plus d'informations

Verbindungsklemmen für Bewehrungen St/Blank
Verbindungsklemmen, für Bewehrungen zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl: (+) 6-22 / 40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA

Fabrikat: DEHN
Typ: VK 6.22 FL40 KB6.10 BSB STBL
Art.-Nr.: 308035
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl (+) 6-22 / 40 mm
Schraube di M10 x 60 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308035 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308035 a été ajouté au panier.

Aller à la boutique en ligne

Bügelklemme für große Durchmesser

1 Produit

Référence de la pièce 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Clients tariffs no (UE): 85359000, Poids brut: 266.50 g, Prix unitaire: 25.00 Stk.

Images

Plus d'informations

Bügelklemme für große Durchmesser St/blank
Verbindungsklemmen, für Bewehrungen Bügelklemmen für große Durchmesser
zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Rd: (II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 16 kA

Fabrikat: DEHN
Typ: BVK 16.48 6.10 FL40 BSB STBL
Art.-Nr.: 308045
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Rd (II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl (II) 16-48 / 30-40 mm
Schraube Bügelschraube M10 x 48 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308045 a été ajouté au panier.

Aller à la boutique en ligne

Bügelklemme für große Durchmesser, mit zwei zusätzlichen Klemmböcken

Für Kreuzverbindungen von Rundleitern (6-10 mm) oder für die Befestigung mit gleichzeitigem Anschluss von Erdungsfestpunkten.

1 Produit

Référence de la pièce 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Clients tariffs no (UE): 85359000, Poids brut: 292.40 g, Prix unitaire: 25.00 Stk.

Images

Plus d'informations

Verbindungsklemmen Bügelklemme St/blank
Verbindungsklemmen, für Bewehrungen Bügelklemmen für große Durchmesser
zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 9,9 kA

Fabrikat: DEHN
Typ: BVK 16.48 FL40 KB6.10 BSB STBL
Art.-Nr.: 308046
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl (II) 16-48 / 30-40 mm
Schraube Bügelschraube M10 x 48 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308046 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308046 a été ajouté au panier.

Aller à la boutique en ligne

MAXI-MV-Klemmen

Für T-, Kreuz- und Parallelverbindungen.

1 Produit

Référence de la pièce 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Clients tariffs no (UE): 85359000, Poids brut: 462.30 g, Prix unitaire: 20.00 Stk.

Images

Plus d'informations

MAXI-MV-Klemmen St/blank
MAXI-MV-Klemmen
zum Verbinden von Bewehrungen
mit Rundleitern in T-, Kreuz-
und Parallelverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 8-16 / 15-25 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 10,2 kA

Fabrikat: DEHN
Typ: MAMVK 8.16 15.25 STBL
Art.-Nr.: 308040
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 8-16 / 15-25 mm
Schraube di M12 x 65 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Zulassung UL 467
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 308040 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308040 a été ajouté au panier.

Aller à la boutique en ligne

MV-Klemmen mit Sechskantschraube

Gewinde im Unterteil.

2 Produits

Référence de la pièce 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Clients tariffs no (UE): 85359000, Poids brut: 101.00 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

MV-Klemme mit Sechskantschraube St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube und Gewinde im Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 7,3 kA

Fabrikat: DEHN
Typ: MVK 8.10 SKM10X30 STTZN
Art.-Nr.: 390050
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd 8-10 mm
Schraube di M10 x 30 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 390050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Clients tariffs no (UE): 85359000, Poids brut: 103.00 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

MV-Klemme mit Sechskantschraube St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube und Gewinde im Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 10 SKM10X35 STTZN
Art.-Nr.: 391050
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd 10 mm
Schraube di M10 x 35 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 391050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 391050 a été ajouté au panier.

Aller à la boutique en ligne

MV-Klemmen mit Sechskantschraube und Federscheibe

Gewinde im Unterteil.

1 Produit

Référence de la pièce 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Clients tariffs no (UE): 85359000, Poids brut: 92.00 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

MV-Klemme mit Sechskantschraube und Federscheibe St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube, Federscheibe und Gewinde im
Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 8.10 SKM10X30 FSC STTZN
Art.-Nr.: 390550
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd 8-10 mm
Schraube di M10 x 30 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Le produit 390550 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390550 a été ajouté au panier.

Aller à la boutique en ligne

Parallelverbinder mit Flachrundschraube

2 Produits

Référence de la pièce 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Clients tariffs no (UE): 85359000, Poids brut: 163.16 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Parallelverbinder mit einer Schraube St/blank
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff: St/blank
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 6,1 kA

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Art.-Nr.: 306121
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/blank
Klemmbereich Rd / Rd 6-22 / 6-22 mm
Schraube e M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306121 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306121 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Clients tariffs no (UE): 85359000, Poids brut: 167.12 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 6,1 kA

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Art.-Nr.: 306122
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Klemmbereich Rd / Rd 6-22 / 6-22 mm
Schraube e M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306122 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306122 a été ajouté au panier.

Aller à la boutique en ligne
back to top
