Entlade- und Potentialausgleichsvorrichtungen

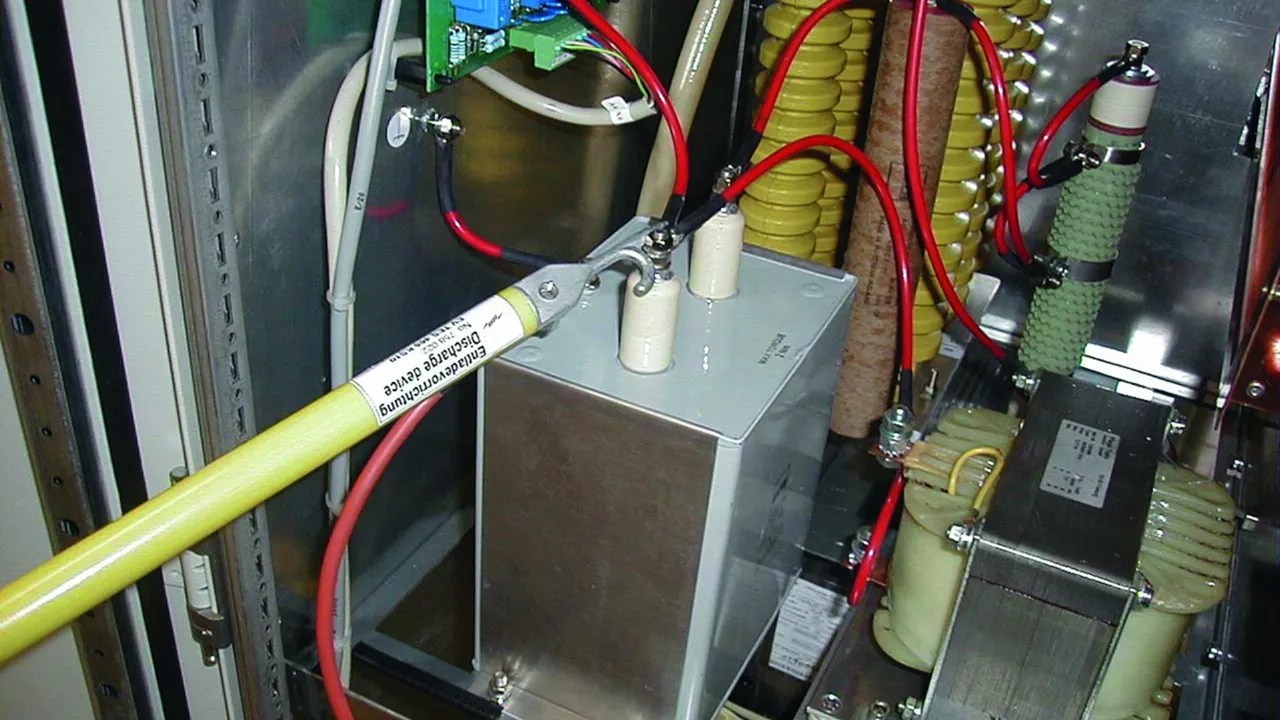

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Produit

Référence de la pièce 758020 EV TES 465 EK

GTIN 4013364098992, Clients tariffs no (UE): 85369095, Poids brut: 1.44 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758020 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758020 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Produit

Référence de la pièce 758021 EV TES 465 EZ

GTIN 4013364099005, Clients tariffs no (UE): 85369095, Poids brut: 1.20 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758021 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 Produit

Référence de la pièce 758022 EV TES 465 KS10

GTIN 4013364099012, Clients tariffs no (UE): 85369095, Poids brut: 750.00 g, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758022 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Produit

Référence de la pièce 758001 EV TS 2000 EK

GTIN 4013364004030, Clients tariffs no (UE): 85369095, Poids brut: 3.22 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758001 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758001 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Produit

Référence de la pièce 758003 EV TS 2000 EZ

GTIN 4013364004047, Clients tariffs no (UE): 85369095, Poids brut: 2.95 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

Le produit 758003 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758003 a été ajouté au panier.

Aller à la boutique en ligne

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 Produit

Référence de la pièce 758015 EV EH 1725 EK

GTIN 4013364041608, Clients tariffs no (UE): 85369095, Poids brut: 3.62 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758015 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Produit

Référence de la pièce 758025 EV TES STK 1500 KS

GTIN 4013364127838, Clients tariffs no (UE): 85369095, Poids brut: 2.29 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758025 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Produit

Référence de la pièce 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Clients tariffs no (UE): 85369095, Poids brut: 5.16 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Le produit 758028 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758028 a été ajouté au panier.

Aller à la boutique en ligne

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Produit

Référence de la pièce 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Clients tariffs no (UE): 85369095, Poids brut: 3.21 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Caractéristiques techniques

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

Le produit 758099 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758099 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Produit

Référence de la pièce 758036 EV TES 465 SN7215

GTIN 4013364133884, Clients tariffs no (UE): 85369095, Poids brut: 1.35 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Le produit 758036 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758036 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Produit

Référence de la pièce 758075 EV TS STK 1470

GTIN 4013364247789, Clients tariffs no (UE): 85369095, Poids brut: 1.75 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Le produit 758075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758075 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Produit

Référence de la pièce 758085 EV TES STK 1500

GTIN 4013364247819, Clients tariffs no (UE): 85369095, Poids brut: 1.42 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Le produit 758085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758085 a été ajouté au panier.

Aller à la boutique en ligne

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Produit

Référence de la pièce 758095 EV EHB STK 1600

GTIN 4013364247826, Clients tariffs no (UE): 85369095, Poids brut: 2.32 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

Le produit 758095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758095 a été ajouté au panier.

Aller à la boutique en ligne

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Référence de la pièce 758020 EV TES 465 EK

Le produit 758020 a été ajouté au bloc-notes

Le produit 758020 a été ajouté au panier.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Référence de la pièce 758021 EV TES 465 EZ

Le produit 758021 a été ajouté au bloc-notes

Le produit 758021 a été ajouté au panier.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Référence de la pièce 758022 EV TES 465 KS10

Le produit 758022 a été ajouté au bloc-notes

Le produit 758022 a été ajouté au panier.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Référence de la pièce 758001 EV TS 2000 EK

Le produit 758001 a été ajouté au bloc-notes

Le produit 758001 a été ajouté au panier.

Entladevorrichtung mit Erdungszange mit Spannfeder

Référence de la pièce 758003 EV TS 2000 EZ

Le produit 758003 a été ajouté au bloc-notes

Le produit 758003 a été ajouté au panier.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Référence de la pièce 758015 EV EH 1725 EK

Le produit 758015 a été ajouté au bloc-notes

Le produit 758015 a été ajouté au panier.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Référence de la pièce 758025 EV TES STK 1500 KS

Le produit 758025 a été ajouté au bloc-notes

Le produit 758025 a été ajouté au panier.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Référence de la pièce 758028 EV EHB 1600 SN7114

Le produit 758028 a été ajouté au bloc-notes

Le produit 758028 a été ajouté au panier.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Référence de la pièce 758099 PAV 3+1 16 ZAK

Le produit 758099 a été ajouté au bloc-notes

Le produit 758099 a été ajouté au panier.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Référence de la pièce 758036 EV TES 465 SN7215

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758036 a été ajouté au bloc-notes

Le produit 758036 a été ajouté au panier.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Référence de la pièce 758075 EV TS STK 1470

Le produit 758075 a été ajouté au bloc-notes

Le produit 758075 a été ajouté au panier.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Référence de la pièce 758085 EV TES STK 1500

Le produit 758085 a été ajouté au bloc-notes

Le produit 758085 a été ajouté au panier.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Référence de la pièce 758095 EV EHB STK 1600

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758095 a été ajouté au bloc-notes

Le produit 758095 a été ajouté au panier.
