Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen
:quality(98)/dehn.fr/store/f/46382170/HDVORSCHAU/774230a1_16-9.jpg)
:quality(98)/dehn.fr/store/f/46382170/HDVORSCHAU/774230a1_16-9.jpg)

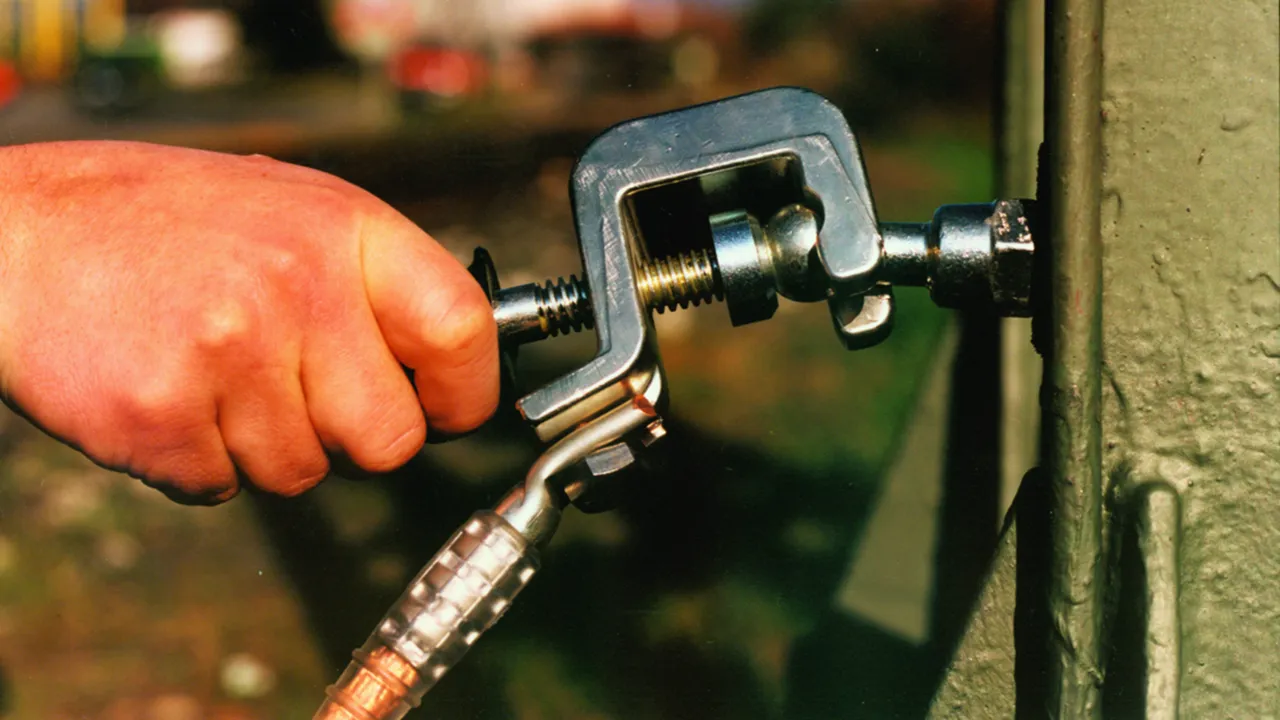

- Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
- Für großen Klemmbereich bis 40 mm
- Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
- Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden
Détails
:quality(98)/dehn.fr/store/f/46382171/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_D.jpg)
:quality(98)/dehn.fr/store/f/46382171/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_D.jpg)
:quality(98)/dehn.fr/store/f/46382172/HDVORSCHAU/792190a1.jpg)
:quality(98)/dehn.fr/store/f/46382172/HDVORSCHAU/792190a1.jpg)
Référence de la pièce 774034 UEK 25 FS
GTIN 4013364114586, Clients tariffs no (UE): 85359000, Poids brut: 661.60 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382184/HDVORSCHAU/774034.jpg)
:quality(98)/dehn.fr/store/f/46382184/HDVORSCHAU/774034.jpg)
:quality(98)/dehn.fr/store/f/46382185/HDVORSCHAU/774034m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382185/HDVORSCHAU/774034m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 774130 UEK 30 FS
GTIN 4013364057739, Clients tariffs no (UE): 85359000, Poids brut: 780.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382187/HDVORSCHAU/774130.jpg)
:quality(98)/dehn.fr/store/f/46382187/HDVORSCHAU/774130.jpg)
:quality(98)/dehn.fr/store/f/46382188/HDVORSCHAU/774130m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382188/HDVORSCHAU/774130m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 25 / 30 mm |
| Für T-Anschlussbolzen Halsweite | 18 mm |
| Rd / Fl Klemmbereich | 30 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 774234 UEK 25 HG
GTIN 4013364114593, Clients tariffs no (UE): 85359000, Poids brut: 771.60 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382199/HDVORSCHAU/774234.jpg)
:quality(98)/dehn.fr/store/f/46382199/HDVORSCHAU/774234.jpg)
:quality(98)/dehn.fr/store/f/46382200/HDVORSCHAU/774234m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382200/HDVORSCHAU/774234m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 774330 UEK 30 HG
GTIN 4013364057715, Clients tariffs no (UE): 85359000, Poids brut: 941.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382207/HDVORSCHAU/774330.jpg)
:quality(98)/dehn.fr/store/f/46382207/HDVORSCHAU/774330.jpg)
:quality(98)/dehn.fr/store/f/46382208/HDVORSCHAU/774330m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382208/HDVORSCHAU/774330m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 25 / 30 mm |
| Für T-Anschlussbolzen Halsweite | 18 mm |
| Rd / Fl Klemmbereich | 30 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 774434 UEK 25 SKN
GTIN 4013364114609, Clients tariffs no (UE): 85359000, Poids brut: 712.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382214/HDVORSCHAU/774434.jpg)
:quality(98)/dehn.fr/store/f/46382214/HDVORSCHAU/774434.jpg)
:quality(98)/dehn.fr/store/f/46382215/HDVORSCHAU/774434m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382215/HDVORSCHAU/774434m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 774530 UEK 30 SKN
GTIN 4013364057746, Clients tariffs no (UE): 85359000, Poids brut: 700.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382217/HDVORSCHAU/774530.jpg)
:quality(98)/dehn.fr/store/f/46382217/HDVORSCHAU/774530.jpg)
:quality(98)/dehn.fr/store/f/46382218/HDVORSCHAU/774530m_D_Klemmbereich.jpg)
:quality(98)/dehn.fr/store/f/46382218/HDVORSCHAU/774530m_D_Klemmbereich.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 30 mm |
| Für T-Anschlussbolzen Halsweite | 18 mm |
| Rd / Fl Klemmbereich | 30 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
| *) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen | |
Référence de la pièce 772312 KKH 20 FS
GTIN 4013364054431, Clients tariffs no (UE): 85359000, Poids brut: 480.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382222/HDVORSCHAU/772312.jpg)
:quality(98)/dehn.fr/store/f/46382222/HDVORSCHAU/772312.jpg)
:quality(98)/dehn.fr/store/f/46382223/HDVORSCHAU/772312m_D.jpg)
:quality(98)/dehn.fr/store/f/46382223/HDVORSCHAU/772312m_D.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 20 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Référence de la pièce 772322 KKH 25 FS
GTIN 4013364054455, Clients tariffs no (UE): 85359000, Poids brut: 747.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382225/HDVORSCHAU/772322.jpg)
:quality(98)/dehn.fr/store/f/46382225/HDVORSCHAU/772322.jpg)
:quality(98)/dehn.fr/store/f/46382226/HDVORSCHAU/772322m_D.jpg)
:quality(98)/dehn.fr/store/f/46382226/HDVORSCHAU/772322m_D.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 25 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 772313 KKH 20 HG
GTIN 4013364054448, Clients tariffs no (UE): 85359000, Poids brut: 400.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382235/HDVORSCHAU/772313.jpg)
:quality(98)/dehn.fr/store/f/46382235/HDVORSCHAU/772313.jpg)
:quality(98)/dehn.fr/store/f/46382236/HDVORSCHAU/772313m_D.jpg)
:quality(98)/dehn.fr/store/f/46382236/HDVORSCHAU/772313m_D.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 20 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Référence de la pièce 772323 KKH 25 HG
GTIN 4013364054462, Clients tariffs no (UE): 85359000, Poids brut: 876.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382243/HDVORSCHAU/772323.jpg)
:quality(98)/dehn.fr/store/f/46382243/HDVORSCHAU/772323.jpg)
:quality(98)/dehn.fr/store/f/46382244/HDVORSCHAU/772323m_D.jpg)
:quality(98)/dehn.fr/store/f/46382244/HDVORSCHAU/772323m_D.jpg)
Caractéristiques techniques
| Für Kugelfestpunkt Ø | 25 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 775621 EAS EK FM 12
GTIN 4013364102545, Clients tariffs no (UE): 85359000, Poids brut: 311.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382253/HDVORSCHAU/775621.jpg)
:quality(98)/dehn.fr/store/f/46382253/HDVORSCHAU/775621.jpg)
:quality(98)/dehn.fr/store/f/46382254/HDVORSCHAU/775621m_D.jpg)
:quality(98)/dehn.fr/store/f/46382254/HDVORSCHAU/775621m_D.jpg)
Caractéristiques techniques
| Abmessung | M12 |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 775631 EAS EK FM 16
GTIN 4013364102552, Clients tariffs no (UE): 85359000, Poids brut: 290.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382256/HDVORSCHAU/775631.jpg)
:quality(98)/dehn.fr/store/f/46382256/HDVORSCHAU/775631.jpg)
:quality(98)/dehn.fr/store/f/46382257/HDVORSCHAU/775631m_D.jpg)
:quality(98)/dehn.fr/store/f/46382257/HDVORSCHAU/775631m_D.jpg)
Caractéristiques techniques
| Abmessung | M16 |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 775626 EAS EK FS 12
GTIN 4013364102569, Clients tariffs no (UE): 85359000, Poids brut: 343.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382261/HDVORSCHAU/775626.jpg)
:quality(98)/dehn.fr/store/f/46382261/HDVORSCHAU/775626.jpg)
:quality(98)/dehn.fr/store/f/46382262/HDVORSCHAU/775626m_D.jpg)
:quality(98)/dehn.fr/store/f/46382262/HDVORSCHAU/775626m_D.jpg)
Caractéristiques techniques
| Abmessung | M12 x 15 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 775636 EAS EK FS 16
GTIN 4013364102576, Clients tariffs no (UE): 85359000, Poids brut: 350.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382264/HDVORSCHAU/775636.jpg)
:quality(98)/dehn.fr/store/f/46382264/HDVORSCHAU/775636.jpg)
:quality(98)/dehn.fr/store/f/46382265/HDVORSCHAU/775636m_D.jpg)
:quality(98)/dehn.fr/store/f/46382265/HDVORSCHAU/775636m_D.jpg)
Caractéristiques techniques
| Abmessung | M16 x 15 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Référence de la pièce 790150 EAB RN 16 FS
GTIN 4013364005365, Clients tariffs no (UE): 85359000, Poids brut: 450.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382269/HDVORSCHAU/790150.jpg)
:quality(98)/dehn.fr/store/f/46382269/HDVORSCHAU/790150.jpg)
:quality(98)/dehn.fr/store/f/46382270/HDVORSCHAU/790150m_D.jpg)
:quality(98)/dehn.fr/store/f/46382270/HDVORSCHAU/790150m_D.jpg)
Caractéristiques techniques
| Abmessung | Ø16 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 150*) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
| *) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s) | |
Référence de la pièce 790160 EAB RN 16 SKN
GTIN 4013364018693, Clients tariffs no (UE): 85359000, Poids brut: 737.40 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382274/HDVORSCHAU/790160.jpg)
:quality(98)/dehn.fr/store/f/46382274/HDVORSCHAU/790160.jpg)
:quality(98)/dehn.fr/store/f/46382275/HDVORSCHAU/790160m_D.jpg)
:quality(98)/dehn.fr/store/f/46382275/HDVORSCHAU/790160m_D.jpg)
Caractéristiques techniques
| Abmessung | Ø16 mm |
| Verdrehungsschutz | PK2 |
| Für Seilquerschnitt Cu | 16 ... 150**) mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 29,6 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
| **) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA | |
Référence de la pièce 792190 EFK FL40 SKN
GTIN 4013364068315, Clients tariffs no (UE): 85359000, Poids brut: 1.32 kg, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382279/HDVORSCHAU/792190.jpg)
:quality(98)/dehn.fr/store/f/46382279/HDVORSCHAU/792190.jpg)
:quality(98)/dehn.fr/store/f/46382280/HDVORSCHAU/792190m_D.jpg)
:quality(98)/dehn.fr/store/f/46382280/HDVORSCHAU/792190m_D.jpg)
Caractéristiques techniques
| Klemmbereich | bis 40 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 95 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Référence de la pièce 792030 EFK FL30 SKN
GTIN 4013364005853, Clients tariffs no (UE): 85359000, Poids brut: 610.00 g, Prix unitaire: 1.00 Stk.
Images
:quality(98)/dehn.fr/store/f/46382284/HDVORSCHAU/792030.jpg)
:quality(98)/dehn.fr/store/f/46382284/HDVORSCHAU/792030.jpg)
:quality(98)/dehn.fr/store/f/46382285/HDVORSCHAU/792030m_D.jpg)
:quality(98)/dehn.fr/store/f/46382285/HDVORSCHAU/792030m_D.jpg)
Caractéristiques techniques
| Klemmbereich | bis 30 mm |
| Verdrehungsschutz | PK1 |
| Für Seilquerschnitt Cu | 16 ... 50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
