EXFS Coax-Connection Box

  • Zur Überbrückung von unterirdisch verlegten Isolierstücken in kathodisch korrosionsgeschützten Rohrabschnitten von Pipelines
  • Zum Schutz von Isolierstücken in explosionsgefährdeten Bereichen
  • Der Anschluss mit Koaxialkabel bewirkt einen bis zu dreimal niedrigeren Spannungsfall auf der Anschlussleitung, als es bei Verwendung herkömmlicher Leitungen der Fall ist. Je nach Isolationsfestigkeit des Isolierstückes kann die Länge der Anschlussleitung daher bis zu 5 m betragen
  • Die Überprüfung und der Austausch der integrierten Funkenstrecke EXFS 100 finden somit außerhalb des Ex-Bereiches bzw. oberirdisch (ohne aufwändige Grabungsarbeiten) statt
  • Ausführung für den Blitzschutz-Potentialausgleich nach IEC 62305 im Ex-Bereich
  • Einfacher Zugriff auf die Funkenstrecke da kein Abklemmen von Leitungen und kein Entfernen von Isolierungen beim Prüfen notwendig ist
  • Die Lieferung erfolgt inklusive des benötigten Befestigungszubehörs

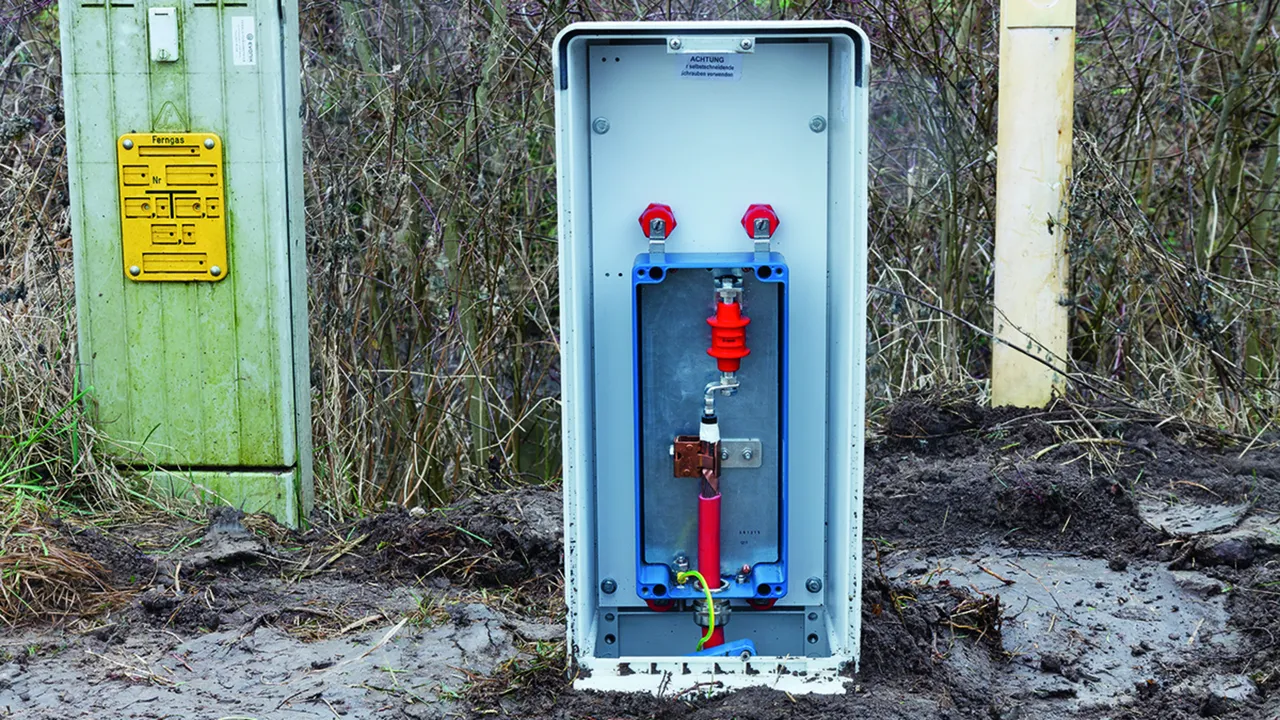

Coax-Connection Box mit EXFS 100

Koaxialer Anschluss von Trennfunkenstrecken mit tiefer Ansprechspannung für den Blitzschutz-Potentialausgleich nach IEC 62305.

1 Produit

Référence de la pièce 999990 NAK SN4631

GTIN 4013364153776, Clients tariffs no (UE): 85371098, Poids brut: 5.52 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Coax-Connection Box mit EXFS 100
Anschlussgehäuse mit integrierter Ex-
Trennfunkenstrecke EXFS 100 nach IEC 62561-3:2011
(81/387/CDV) / EN 62561-3 für den koaxialen Anschluss
an Isolierstücke und Isolierflansche.
Ex-Trennfunkenstrecke mit Ex-Kennzeichnung nach
IEC / EN 60079: Gase II 2G Ex d IIC T6
IEC / EN 61241: Stäube II 2D Ex tD A21 IP67 T 80°C
Blitzstoßstrom (10/350): 100 kA
Blitzstromtragfähigkeitsklasse nach IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nennableitstoßstrom (8/20): 100 kA
Bemessungs-Ansprech-Stoßspannung: <= 1,25 kV
Ansprechwechselspannung (50Hz): <= 0,5 kV
Bemessungs-Stehwechselspannung (50 Hz): <= 250 V
Bemessungs-Ableitstrom (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Schutzart: IP67
Anschluss-Gehäuse: Anschlußschraube M10 x 25 und
Federring, Schirmanschlussklemme

Fabrikat: DEHN
Typ: NAK SN4631
Art.-Nr.: 999990
oder gleichwertig.

Certificats



Caractéristiques techniques

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3 ja
Blitzstoßstrom (10/350 µs) (Iimp ) 100 kA
Nennableitstoßstrom (8/20 µs) (In ) 100 kA
Bemessungs-Ansprechstoßspannung (Ur imp ) ≤ 1,25 kV
Schutzart IP 67 (UV-beständig)
