Bandrohrschelle für Fangstangen
:quality(98)/dehn.fr/store/f/46408634/HDVORSCHAU/540105_16-9.jpg)
:quality(98)/dehn.fr/store/f/46408634/HDVORSCHAU/540105_16-9.jpg)

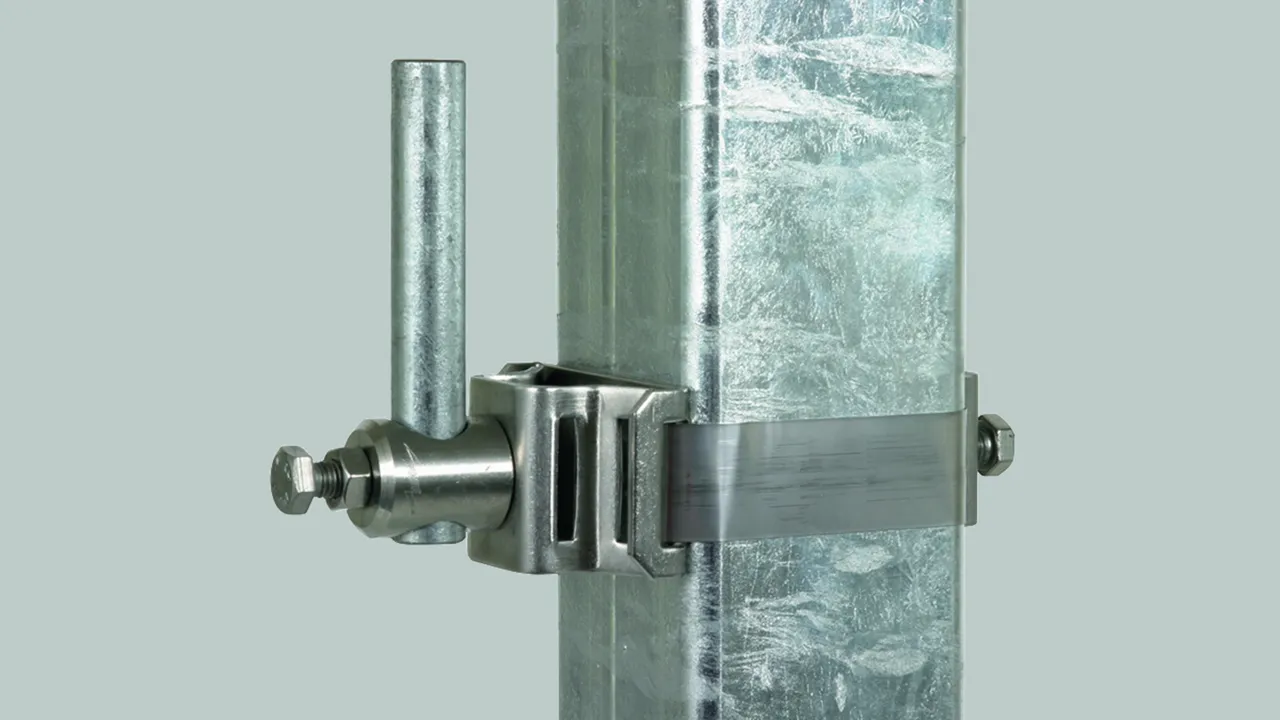

Zur Befestigung und gleichzeitigen blitzstromtragfähigen Kontaktierung der Fangstange z. B. an metallenen Unterkonstruktionen von PV-Anlagen (Vierkant-Hohlprofil); typisch errichtet auf Stahlskelett- oder Stahlbetonbauwerken.
Bei der Montage an Rohren muss die Druckplatte (Flachplatte 2x gewinkelt) demontiert werden.
Es müssen an jeder Fangstange zwei Stück Bandrohrschellen montiert werden.
Bei der Montage ist die maximale freie Länge der jeweiligen Fangstange bedingt durch die Windlast zu beachten.
Bei der Montage an Rohren muss die Druckplatte (Flachplatte 2x gewinkelt) demontiert werden.
Es müssen an jeder Fangstange zwei Stück Bandrohrschellen montiert werden.
Bei der Montage ist die maximale freie Länge der jeweiligen Fangstange bedingt durch die Windlast zu beachten.
Référence de la pièce 540105 BRS 50.300 BB16 8 V2A
GTIN 4013364115880, Clients tariffs no (UE): 85359000, Poids brut: 359.30 g, Prix unitaire: 1.00 Stk.
:quality(98)/dehn.fr/store/f/46408646/HDVORSCHAU/540105.jpg)
:quality(98)/dehn.fr/store/f/46408646/HDVORSCHAU/540105.jpg)
:quality(98)/dehn.fr/store/f/46408647/HDVORSCHAU/540105m_D.jpg)
:quality(98)/dehn.fr/store/f/46408647/HDVORSCHAU/540105m_D.jpg)
Caractéristiques techniques
| Werkstoff Kopf / Band | NIRO |
| Klemmbereich Vierkant-Hohlprofil | 40 x 60 bis 70 x 70 mm |
| Klemmbereich Rohr | 50-300 mm |
| Anschluss Rd | 16 mm |
| Abmessung Spannband | 1100 x 25 x 0,3 mm |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
