Spannungsprüferset PHE

Einfach – Sicher prüfen

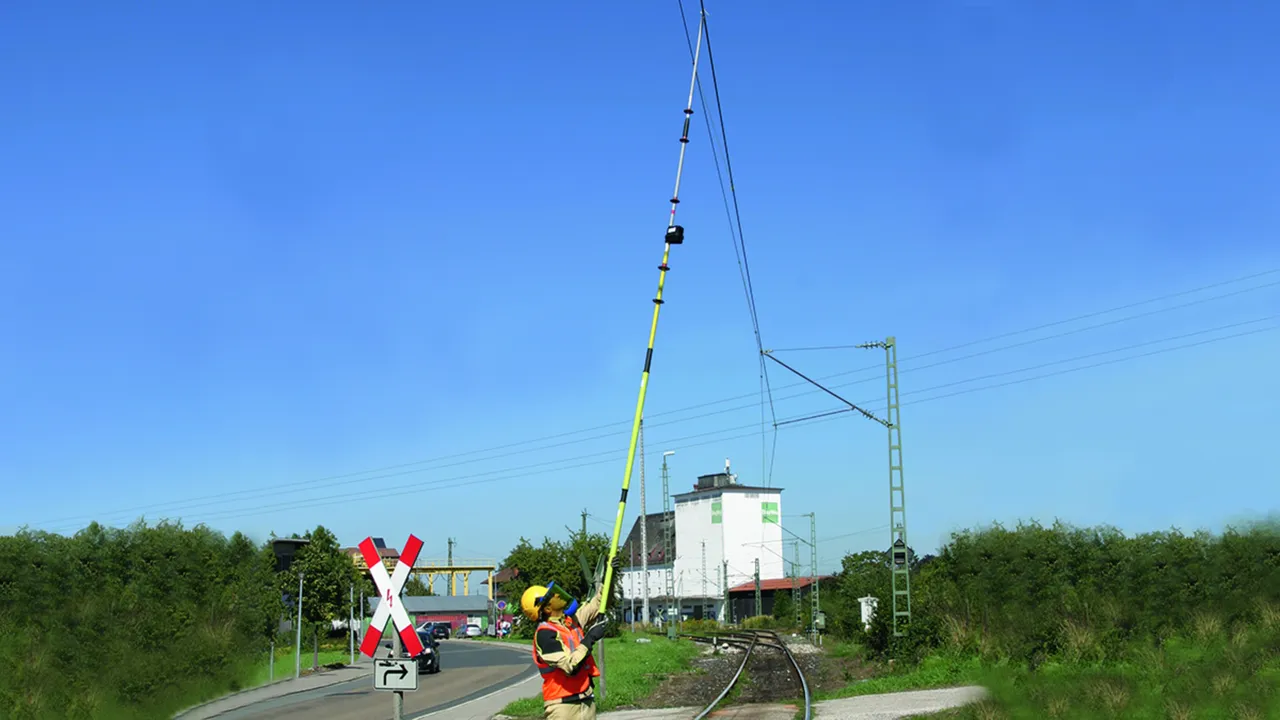

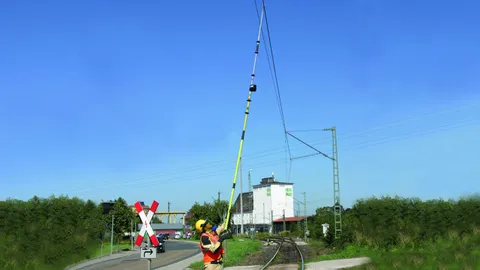

Für Oberleitungen elektrischer Bahnen
Kosten- / platzsparender Transport
Leichte Handhabung durch einfaches Stecksystem

Détails

Abschlussteil mit Steckkupplung und rutschsicherer Ringöse.

lorem ipsum — Abschlussteil mit Steckkupplung und rutschsicherer Ringöse.

Zweiteilige Prüfspitze mit robuster Schraubkupplung (sechsteilige PKW-Ausführung).

lorem ipsum — Zweiteilige Prüfspitze mit robuster Schraubkupplung (sechsteilige PKW-Ausführung).

lorem ipsum

Isolierstange mit verdrehungssicherer Steckkupplung.

lorem ipsum — Isolierstange mit verdrehungssicherer Steckkupplung.

Nennspannung 15 kV / 16,7 Hz

Teilbar (vierteilig)

1 Produit

Référence de la pièce 766616 PHE 15 16.7 4T TA

GTIN 4013364126091, Clients tariffs no (UE): 90303370, Poids brut: 5.09 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4890 mm
Eintauchtiefe (I_O )	1675 mm
DB Zeichnungs-Nr.	3 Ebgw 02.51
DB Material-Nr.	237 129

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4890 mm
Isolierstrecke (l_I )	685 mm
Eintauchtiefe (I_O )	1675 mm
Länge Spitze	1900 mm
Länge Bedienstange (mit Handschutzteller)	640 mm
Länge Bedienstange (Abschlussteil)	2530 mm
DB Zeichnungs-Nr.	3 Ebgw 02.51
DB Material-Nr.	237 129
Norm	DIN VDE 0681-6
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Batterie	Lithium
Werkstoff Prüfelektrode	St/gal Zn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Le produit 766616 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 766616 a été ajouté au panier.

Aller à la boutique en ligne

Nennspannung 15 kV / 16,7 Hz (PKW-Ausführung)

Teilbar (sechsteilig)

1 Produit

Référence de la pièce 766617 PHE 15 16.7 6T TA

GTIN 4013364101760, Clients tariffs no (UE): 90303370, Poids brut: 4.95 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4900 mm
Eintauchtiefe (I_O )	1675 mm
DB Zeichnungs-Nr.	3 Ebgw 02.53
DB Material-Nr.	652 975

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4900 mm
Isolierstrecke (l_I )	685 mm
Eintauchtiefe (I_O )	1675 mm
Länge Spitze	975 + 965 mm
Länge Bedienstange (mit Handschutzteller)	1080 mm
Länge Bedienstange (Zwischenteil)	1035
Länge Bedienstange (Abschlussteil)	1035 mm
DB Zeichnungs-Nr.	3 Ebgw 02.53
DB Material-Nr.	652 975
Norm	DIN VDE 0681-6
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Batterie	Lithium
Werkstoff Prüfelektrode	St/gal Zn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
