Sets für Bahnanwendungen

Détails

Set für Oberleitungen (nicht profilfrei)

Teleskop-Erdungsstange mit Stellring (max. 5 m lang).

2 Produits

Référence de la pièce 750210 BEV OL NPF K

GTIN 4013364123793, Clients tariffs no (UE): 85359000, Poids brut: 13.44 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Knebel
Seillänge	8500 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 117

Ausführung	Knebel
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	8500 mm
Vollisoliert	Nein
Seillänge	8500 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 117

Le produit 750210 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750210 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 750218 BEV OL NPF R

GTIN 4013364157224, Clients tariffs no (UE): 85359000, Poids brut: 14.73 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Ratsche
Seillänge	8500 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51

Ausführung	Ratsche
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	8500 mm
Vollisoliert	Nein
Seillänge	8500 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51

Le produit 750218 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750218 a été ajouté au panier.

Aller à la boutique en ligne

Set für Oberleitungen (profilfrei *))

Teleskop-Erdungsstange mit Stellring (max. 5 m lang).

2 Produits

Référence de la pièce 750211 BEV OL PF K

GTIN 4013364123809, Clients tariffs no (UE): 85359000, Poids brut: 15.55 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Knebel
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 118

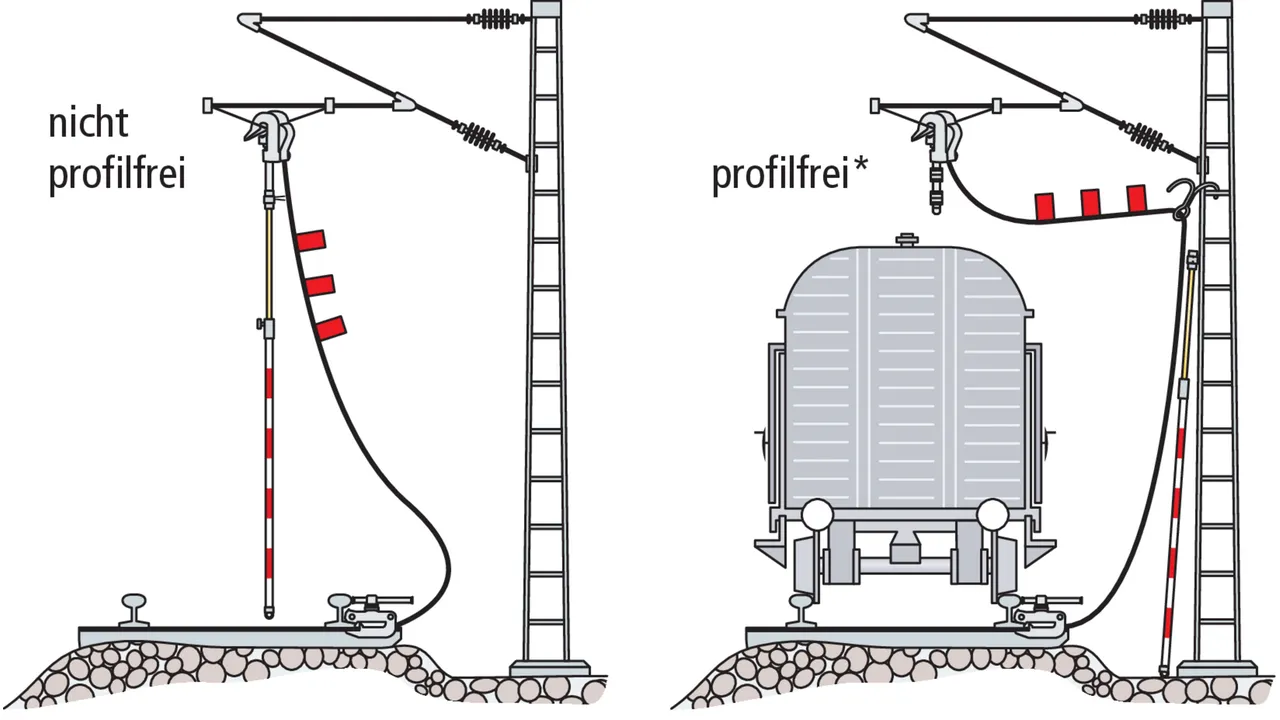

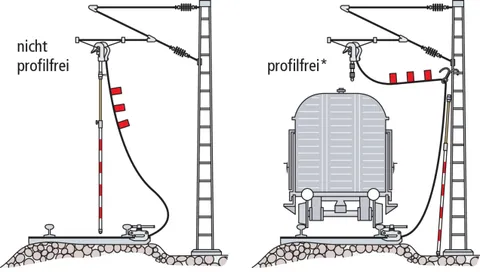

^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Knebel
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 118
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750211 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750211 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 750219 BEV OL PF R

GTIN 4013364157231, Clients tariffs no (UE): 85359000, Poids brut: 16.87 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Ratsche
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Ratsche
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750219 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750219 a été ajouté au panier.

Aller à la boutique en ligne

Set für Oberleitungen (profilfrei *))

Teleskop-Erdungsstange mit Seileinführung und Haken (max. 5 m lang).

2 Produits

Référence de la pièce 750214 BEV OL PF V2 K

GTIN 4013364123816, Clients tariffs no (UE): 85359000, Poids brut: 15.60 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Knebel
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 115
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Knebel
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
DB Material-Nr.	237 115
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750214 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750214 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 750221 BEV OL PF V2 R

GTIN 4013364157248, Clients tariffs no (UE): 85359000, Poids brut: 15.51 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Ratsche
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Ratsche
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.51
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750221 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750221 a été ajouté au panier.

Aller à la boutique en ligne

Set für Oberleitungen in PKW-Ausführung (nicht profilfrei)

Für technischen Hilfsdienst und Notfallmanagement
Teleskop-Erdungsstangen-Set, sechsteilig, steckbar (max. 5 m lang).

2 Produits

Référence de la pièce 750196 BEV OL NPF PKW K

GTIN 4013364123823, Clients tariffs no (UE): 85359000, Poids brut: 26.58 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Knebel
Seillänge	8500 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
DB Material-Nr.	237 125

Ausführung	Knebel
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	8500 mm
Vollisoliert	Nein
Seillänge	8500 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
DB Material-Nr.	237 125

Le produit 750196 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750196 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 750216 BEV OL NPF PKW R

GTIN 4013364157255, Clients tariffs no (UE): 85359000, Poids brut: 26.58 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Ratsche
Seillänge	8500 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67

Ausführung	Ratsche
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	8500 mm
Vollisoliert	Nein
Seillänge	8500 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67

Le produit 750216 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750216 a été ajouté au panier.

Aller à la boutique en ligne

Set für Oberleitungen in PKW-Ausführung (profilfrei *))

Für technischen Hilfsdienst und Notfallmanagement
Teleskop-Erdungsstangen-Set, sechsteilig, steckbar (max. 5 m lang).

2 Produits

Référence de la pièce 750200 BEV OL PF PKW K

GTIN 4013364123830, Clients tariffs no (UE): 85359000, Poids brut: 16.95 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Knebel
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Knebel
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 750217 BEV OL PF PKW R

GTIN 4013364157262, Clients tariffs no (UE): 85359000, Poids brut: 17.08 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Ausführung	Ratsche
Seillänge	12000 mm
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Ausführung	Ratsche
Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	12000 mm
Vollisoliert	Nein
Seillänge	12000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	32,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.67
^*)Profilfreies Erden bedeutet, dass das Erdungsseil seitlich am Masten abhängbar ist und somit ein eingeschränkter Fahrbetrieb mit einer Diesellok ermöglicht wird.

Le produit 750217 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750217 a été ajouté au panier.

Aller à la boutique en ligne

Set für Umspanner an Oberleitungsmasten

Für Erdung am Sicherungsträger
Teleskop-Erdungsstange mit Stellring (max. 3,5 m lang).

1 Produit

Référence de la pièce 750212 BEV US OL ST

GTIN 4013364123847, Clients tariffs no (UE): 85359000, Poids brut: 13.00 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	4000 mm
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.57
DB Material-Nr.	237 121

Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	4000 mm
Vollisoliert	Nein
Seillänge	4000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.57
DB Material-Nr.	237 121

Le produit 750212 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750212 a été ajouté au panier.

Aller à la boutique en ligne

Set für Speise-, Verstärkungs-, Umgehungs- und andere Leitungen

Für Erdung der Speiseleitung und Bahnstromleitungen
Teleskop-Erdungsstange mit Stellring (max. 3,5 m lang).

1 Produit

Référence de la pièce 750213 BEV SVUL

GTIN 4013364123861, Clients tariffs no (UE): 85359000, Poids brut: 8.76 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	4000 mm
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.57
DB Material-Nr.	237 119

Ausführung Seil	einpolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Länge einpoliges Seil	4000 mm
Vollisoliert	Nein
Seillänge	4000 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.57
DB Material-Nr.	237 119

Le produit 750213 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750213 a été ajouté au panier.

Aller à la boutique en ligne

Set für Weichen- und Zugheizanlagen

Zur Erstausstattung eines Transformators von elektrischen Weichenheizanlagen (EWHA) und elektrischen Zugvorheizanlagen (EZVA).

1 Produit

Référence de la pièce 750215 BEV WHA ZVA

GTIN 4013364123878, Clients tariffs no (UE): 85359000, Poids brut: 7.30 kg, Prix unitaire: 1.00 Stk.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Seillänge	600 / 1800 mm
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.70
DB Material-Nr.	742 402
Spannungsprüfer für elektrische Weichenheizanlage (EWHA) siehe Kapitel Spannungsprüfer PHE.

Ausführung Seil	zweipolig
Seilquerschnitt Phasenseite	50 mm²
Seilquerschnitt Erdseite	50 mm²
Vollisoliert	Nein
Seillänge	600 / 1800 mm
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Max. Kurzschlussstrom I_k 0,06 s	34,0 kA
DB Zeichnungs-Nr.	3 Ebgw 01.70
DB Material-Nr.	742 402
Spannungsprüfer für elektrische Weichenheizanlage (EWHA) siehe Kapitel Spannungsprüfer PHE.

Le produit 750215 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 750215 a été ajouté au panier.

Aller à la boutique en ligne
