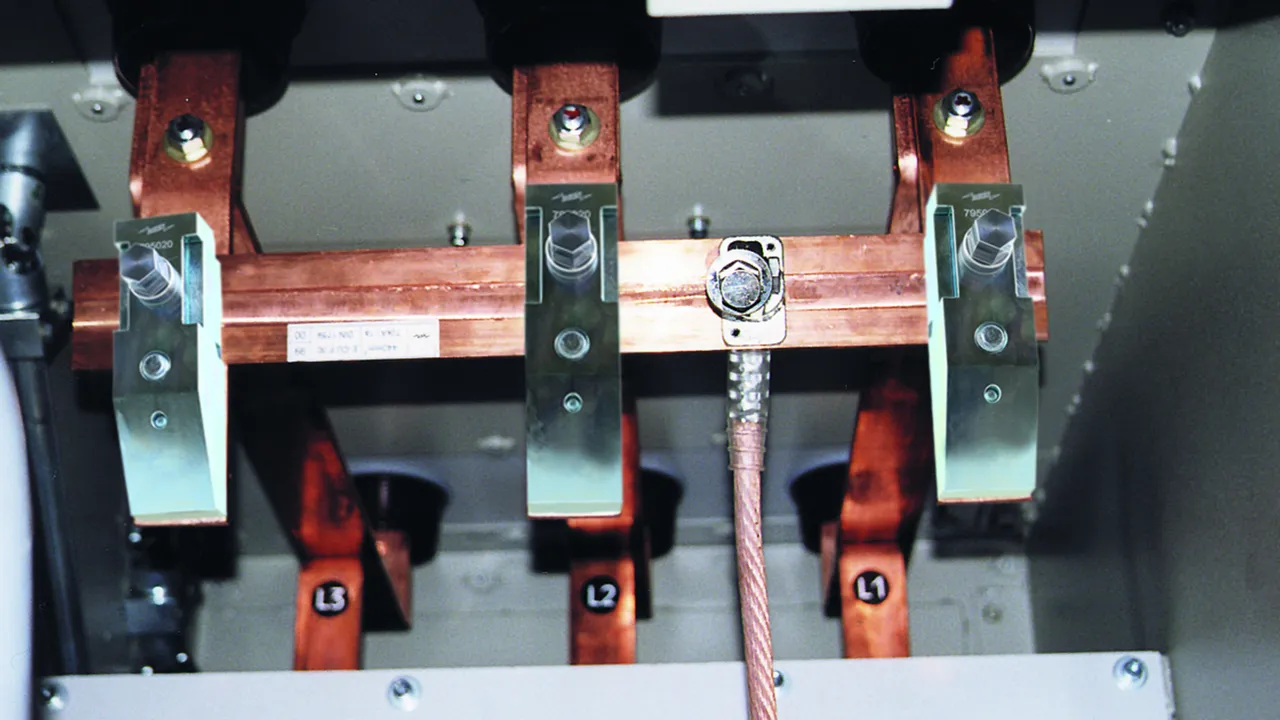

Kurzschließschiene
:quality(98)/www.dehn.fr/store/f/55863399/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/www.dehn.fr/store/f/55863399/HDVORSCHAU/795020a1_16-9.jpg)
- Einfach online die passende Kurzschließschiene erstellen
- Individuelle Konfiguration
- Permanente Plausiblitätsprüfung im Hintergrund
- Mit Längsnut zur sicheren Kontaktierung
- Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
- Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
- Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden
Détails
:quality(98)/www.dehn.fr/store/f/55863404/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863404/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863400/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.fr/store/f/55863400/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.fr/store/f/55863402/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.fr/store/f/55863402/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.fr/store/f/55863401/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/55863401/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/55863403/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.fr/store/f/55863403/HDVORSCHAU/761011_1.jpg)
Référence de la pièce VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, Clients tariffs no (UE): 85359000, Poids brut: 6.18 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863409/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863409/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863410/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.fr/store/f/55863410/HDVORSCHAU/795138az.jpg)
Caractéristiques techniques
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Référence de la pièce VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, Clients tariffs no (UE): 85359000, Poids brut: 6.14 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863425/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863425/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863426/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.fr/store/f/55863426/HDVORSCHAU/795138az.jpg)
Caractéristiques techniques
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Référence de la pièce VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863428/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863428/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863429/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.fr/store/f/55863429/HDVORSCHAU/795138az.jpg)
Caractéristiques techniques
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Référence de la pièce V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863431/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863431/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863432/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.fr/store/f/55863432/HDVORSCHAU/795138az.jpg)
Caractéristiques techniques
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Référence de la pièce VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863436/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863436/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863437/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.fr/store/f/55863437/HDVORSCHAU/795142az.jpg)
Caractéristiques techniques
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Référence de la pièce VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863439/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863439/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863440/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.fr/store/f/55863440/HDVORSCHAU/795142az.jpg)
Caractéristiques techniques
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Référence de la pièce VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863442/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863442/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863443/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.fr/store/f/55863443/HDVORSCHAU/795142az.jpg)
Caractéristiques techniques
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Référence de la pièce VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 Stk.
:quality(98)/www.dehn.fr/store/f/55863445/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863445/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.fr/store/f/55863446/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.fr/store/f/55863446/HDVORSCHAU/795142az.jpg)
Caractéristiques techniques
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
