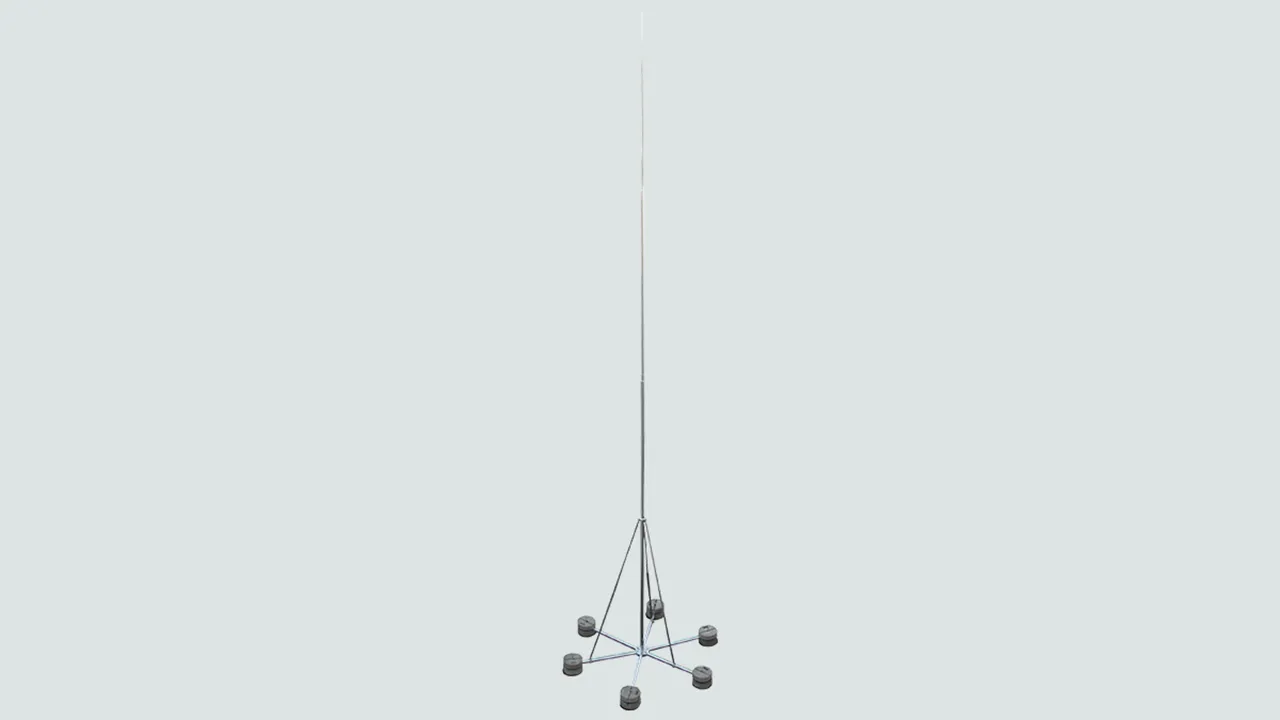

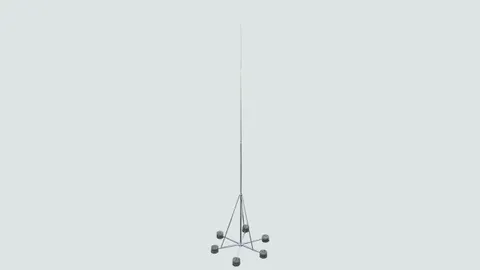

Fangstangen freistehend 10 und 11 m

Mit klappbarem Sechsbeinstativ zum Schutz von größeren Dachaufbauten oder zum Errichten auf befestigtem Erdboden ohne Fundamentarbeiten. Anpassung an die Neigung bis max. 10°.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.

Die verjüngten Rohre werden gesteckt und anschließend verschraubt.
Die Transportlänge beträgt ca. 5000 mm.

Bestandteile:
Fangstange aus sich verjüngenden Aluminiumsegmenten
– Rohr Ø60 x 5 mm, Länge ca. 5000 mm
– Rohr Ø40 x 5 mm, Länge ca. 2500 mm bzw. 3000 mm
– Fangstange Ø22/16/10 mm, Länge ca. 2500 mm bzw. 3000 mm
Sechsbeinstativ für Betonsockel mit Keiltechnik inkl. Streben aus Al 20 x 20 x 2 mm
– Doppelüberleger für 2x Rd 8-10 mm

Hinweis: Zulässige Dachlasten sind zu beachten und gegebenenfalls mit dem Gebäudeerrichter abzuklären.

Freie Höhe 10 m

1 Produit

Référence de la pièce 105910 FS D60 10 10M AL SBS STTZN

GTIN 4013364256941, Clients tariffs no (UE): 85389099, Poids brut: 53.30 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Fangstange freistehend Höhe 10m
Fangstange freistehend 10 m mit klappbarem
Sechsbeinstativ
zum Schutz von größeren Dachaufbauten
oder zum Errichten auf befestigtem
Erdboden ohne Fundamentarbeiten.
Anpassung an Neigungen bis max. 10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 140 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die
Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Höhe: 10000 mm
Radius: 1200 mm
Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg: 121 km/h
Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg: 140 km/h
Platzbedarf Sechsbeinstativ: 2900 x 2560 mm
Werkstoff Sechsbeinstativ: St/tZn
Werkstoff Fangmast/Fangstange: Al
Normenbezug: DIN EN 62561-(1+2)
Flächenlast bei 12 Sockeln à 17 kg: 268 kg
Flächenlast bei 18 Sockeln à 17 kg: 370 kg

Fabrikat: DEHN
Typ: FS D60 10 10M AL SBS STTZN
Art.-Nr.: 105910
oder gleichwertig.

Certificats



Caractéristiques techniques

Höhe 10000 mm
Radius 1200 mm
Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg 121 km/h
Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg 140 km/h
Platzbedarf Sechsbeinstativ 2900 x 2560 mm
Werkstoff Sechsbeinstativ St/tZn
Werkstoff Fangmast/Fangstange Al
Normenbezug DIN EN 62561-(1+2)
Flächenlast bei 12 Sockeln à 17 kg 268 kg
Flächenlast bei 18 Sockeln à 17 kg 370 kg

Le produit 105910 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105910 a été ajouté au panier.

Aller à la boutique en ligne

Freie Höhe 11 m

1 Produit

Référence de la pièce 105911 FS D60 10 11M AL SBS STTZN

GTIN 4013364256958, Clients tariffs no (UE): 85389099, Poids brut: 54.40 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Fangstange freistehend Höhe 11m
Fangstange freistehend 11 m mit klappbarem
Sechsbeinstativ
zum Schutz von größeren Dachaufbauten
oder zum Errichten auf befestigtem
Erdboden ohne Fundamentarbeiten.
Anpassung an Neigungen bis max. 10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 135 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die
Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Höhe: 11000 mm
Radius: 1200 mm
Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg: 112 km/h
Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg: 135 km/h
Platzbedarf Sechsbeinstativ: 2900 x 2560 mm
Werkstoff Sechsbeinstativ: St/tZn
Werkstoff Fangmast/Fangstange: Al
Normenbezug: DIN EN 62561-(1+2)
Flächenlast bei 12 Sockeln à 17 kg: 269 kg
Flächenlast bei 18 Sockeln à 17 kg: 371 kg

Fabrikat: DEHN
Typ: FS D60 10 11M AL SBS STTZN
Art.-Nr.: 105911
oder gleichwertig.

Certificats



Caractéristiques techniques

Höhe 11000 mm
Radius 1200 mm
Max. Böenwindgeschwindigkeit bei 12 Sockeln à 17 kg 112 km/h
Max. Böenwindgeschwindigkeit bei 18 Sockeln à 17 kg 135 km/h
Platzbedarf Sechsbeinstativ 2900 x 2560 mm
Werkstoff Sechsbeinstativ St/tZn
Werkstoff Fangmast/Fangstange Al
Normenbezug DIN EN 62561-(1+2)
Flächenlast bei 12 Sockeln à 17 kg 269 kg
Flächenlast bei 18 Sockeln à 17 kg 371 kg
