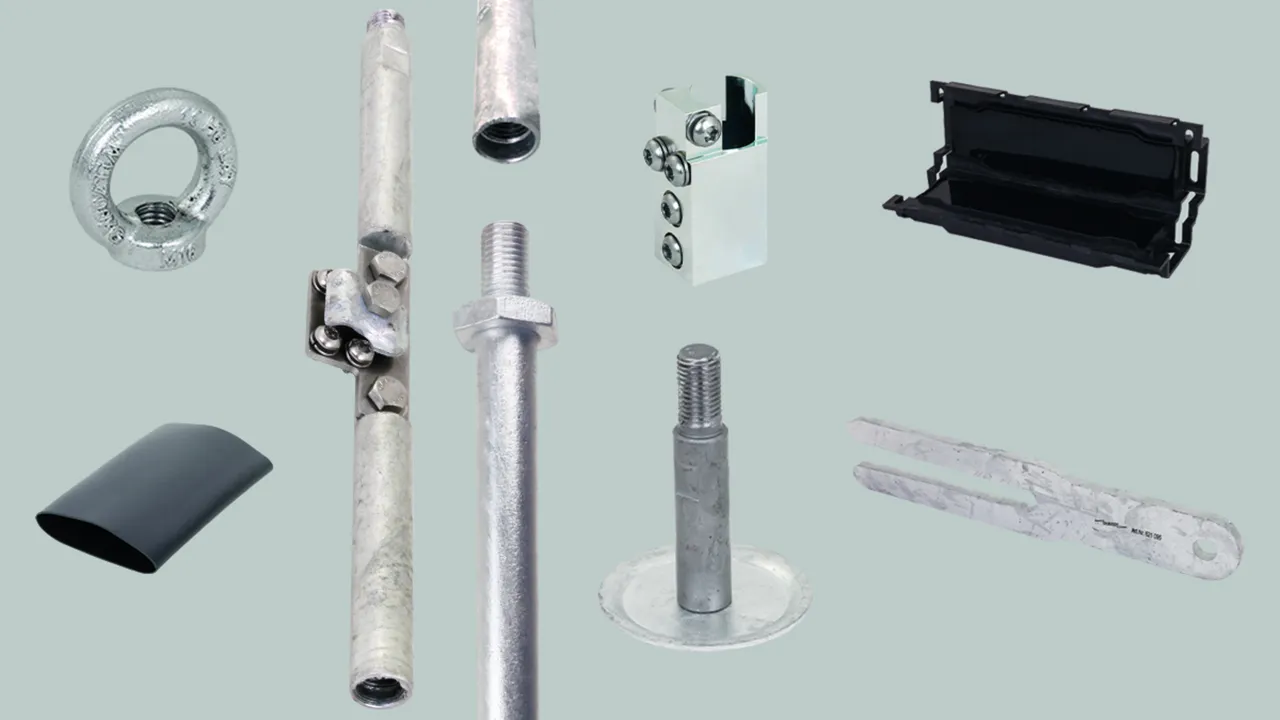

Tiefenerder Schraubbar

Komplettsystem zum Errichten von gebohrten Erdungsanlagen bis 99 m mittels Kernbohrung entsprechend den Anforderungen sehr niedriger Erdungswiderstände z.B. 1-2 Ohm bei Pipeline Anwendungen oder überall da wo Tiefenerder nicht geschlagen werden können. Erder mit Innen- und Außengewinde M16 entsprechend den Anforderung nach DIN EN 62561-2. Mit Vorrichtung zur Aufhängung über Bohrloch.
  • Geprüftes System nach DIN EN 62561-2
  • Variable Erderlängen von 3,0 m / 1,5 m & 0,5 m für optimale Montage mit Bohrkran
  • Zeitersparnis durch schnelle Verbindungs- und Einbringtechnik
  • Umfangreiches Zubehör für Montage, Abdichtung und Anschlüsse z.B. an Abgrenzeinheit

Starterkit

Starter-Kit Tiefenerder schraubbar

Verwendung je Bohrloch 1x, bestehend aus
1x Anschlussstück L 320 mm (Art.-Nr. 621 092)
2x Tiefenerder schraubbar L 500 mm (Art.-Nr. 621 050)
1x Fußstück mit Flanschplatte Ø80 mm (Art.-Nr. 621 091)
1x Ringmutter M16 (Art.-Nr. 621 097)
1x Schrumpfschlauch L 140 mm (Art.-Nr. 621 096)

1 Produit

Référence de la pièce 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Clients tariffs no (UE): 85389099, Poids brut: 4.24 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Starter-Kit für Tiefenerder schraubbar,
Starter-Kit, St/tZn, mit Gewinde M16, Ø20 mm
1x Anschlussstück mit Anschlussplatte
1x Ringmutter St/tZn M16
2x Mittelstück 500 mm
1x Fußstück
1x Schrumpfschlauch
Werkstoff Erder: St/tZn
Stablänge: 500 mm
Durchmesser Erder: 20 mm

Fabrikat: DEHN
Typ: SET STARTER KIT TE 20 M16 STTZN
Art.-Nr.: 621090
oder gleichwertig.



Caractéristiques techniques

Werkstoff Erder St/tZn
Stablänge (l1) 500 mm
Durchmesser Erder 20 mm

Le produit 621090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621090 a été ajouté au panier.

Aller à la boutique en ligne

Tiefenerder

Tiefenerder schraubbar St/tZn Ø20 mm mit Gewinde M16 zum Errichten von gebohrten Erdungsanlagen z.B. bei felsigem Boden oder für Pipeline Anwendungen.

3 Produits

Référence de la pièce 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Clients tariffs no (UE): 85389099, Poids brut: 1.21 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Tiefenerder schraubbar St/tZn Stablänge 500mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 500 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 500 M16 STTZN
Art.-Nr.: 621050
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Stablänge (l1) 500 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Le produit 621050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Clients tariffs no (UE): 85389099, Poids brut: 3.66 kg, Prix unitaire: 6.00 Stk.

Images

Plus d'informations

Tiefenerder schraubbar St/tZn Stablänge 1500mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 M16 STTZN
Art.-Nr.: 621150
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Stablänge (l1) 1500 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Le produit 621150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621150 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Clients tariffs no (UE): 85389099, Poids brut: 7.66 kg, Prix unitaire: 3.00 Stk.

Images

Plus d'informations

Tiefenerder schraubbar St/tZn Stablänge 3000mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 3000 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 3000 M16 STTZN
Art.-Nr.: 621300
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn
Stablänge (l1) 3000 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Le produit 621300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621300 a été ajouté au panier.

Aller à la boutique en ligne

Fußstück

Fußstück mit Flanschplatte St/tZn Ø20 mm M16 zum Anschluss unten am Tiefenerder schraubbar zur Vermeidung des Einsinkens in das Erdreich durch das Eigengewicht.

1 Produit

Référence de la pièce 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Clients tariffs no (UE): 85389099, Poids brut: 343.29 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Fußstück mit Flanschplatte St/tZn für Tiefenerder Schraubbar Ø20 mm
Fußstück mit Flanschplatte
Tiefenerder Schraubbar St/tZn
Ø20 mm Stablänge 100 mm
zum Anschluss unten
am Tiefenerder schraubbar zur
Vermeidung des Einsinkens in das
Erdreich durch das Eigengewicht.
Werkstoff: St/tZn
Stablänge: 100 mm
Durchmesser Erder: 20 mm
Durchmesser Platte Ø: 80 mm
Gewinde: M16

Fabrikat: DEHN
Typ: FS TE 20 100 M16 FP80 STTZN
Art.-Nr.: 621091
oder gleichwertig.



Caractéristiques techniques

Werkstoff St/tZn
Stablänge (l1) 100 mm
Durchmesser Erder 20 mm
Durchmesser Platte Ø 80 mm
Gewinde M16

Le produit 621091 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621091 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussklemme

Anschlussklemme St/galZn für Tiefenerder Ø20 mm mit 4 Kontaktmöglichkeiten für Kabelschuhe über Schrauben M6.

1 Produit

Référence de la pièce 621094 AK TE 20 STGALZN

GTIN 4013364500082, Clients tariffs no (UE): 85369010, Poids brut: 186.22 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussklemme St/galZn für Tiefenerder schraubbar Ø20 mm
Anschlussklemme mit
4 Kontaktmöglichkeiten
für Kabelschuhe
über Schrauben M6
Werkstoff Klemme: St/gal Zn
Durchmesser Erder: 20 mm
Schrauben: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) [2x Erder / 4x Anschluss]
Werkstoff Schrauben / Federring: NIRO
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2): 125 A

Fabrikat: DEHN
Typ: AK TE 20 STGALZN
Art.-Nr.: 621094
oder gleichwertig.



Caractéristiques techniques

Werkstoff Klemme St/gal Zn
Durchmesser Erder 20 mm
Schrauben 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x Erder / 4x Anschluss]
Werkstoff Schrauben / Federring NIRO
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2) 125 A

Le produit 621094 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621094 a été ajouté au panier.

Aller à la boutique en ligne

Anschlussstück

Anschlussstück Tiefenerder Schraubbar St/tZn Ø20 mm Stablänge 320 mm zur Schaffung abgeprüfter Anschlussmöglichkeiten am Tiefenerder schraubbar.

1 Produit

Référence de la pièce 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Clients tariffs no (UE): 85389099, Poids brut: 935.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Anschlussstück St/tZn für Tiefenerder Schraubbar Ø20 mm
Anschlussstück Tiefenerder
Schraubbar St/tZn Ø20 mm
Stablänge 320 mm
zur Schaffung abgeprüfter
Anschlussmöglichkeiten am
Tiefenerder schraubbar
Werkstoff: St/tZn / NIRO
Stablänge: 320 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Anschluss: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) oder 1x M8 x 20 mm SW13 (Ø6-10 mm)
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 5,3 kA (35 mm2, mehrdrähtig)
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2): 125 A
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 320 M16 STTZN
Art.-Nr.: 621092
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff St/tZn / NIRO
Stablänge (l1) 320 mm
Durchmesser Erder 20 mm
Gewinde M16
Anschluss 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) oder 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, mehrdrähtig)
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2) 125 A
Normenbezug DIN EN 62561-1

Le produit 621092 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621092 a été ajouté au panier.

Aller à la boutique en ligne

Zubehör

4 Produits

Référence de la pièce 621095 HG TE 20 STTZN

GTIN 4013364499959, Clients tariffs no (UE): 85389099, Poids brut: 2.35 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Tiefenerdergabel St/tZn
Tiefenerdergabel für die sichere
Aufhängung der Tiefenerder
schraubbar über dem
Bohrloch
Werkstoff: St/tZn
Abmessung: 400 x 78 x 12 mm
Anwendungshinweis: für Tiefenerder schraubbar mit Ø20 mm
Maximale statische Belastung durch Erder: 99 m (ca. 250 kg)

Fabrikat: DEHN
Typ: HG TE 20 STTZN
Art.-Nr.: 621095
oder gleichwertig.



Caractéristiques techniques

Werkstoff St/tZn
Abmessung (l x b x t) 400 x 78 x 12 mm
Anwendungshinweis für Tiefenerder schraubbar mit Ø20 mm
Maximale statische Belastung durch Erder 99 m (ca. 250 kg)

Le produit 621095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621095 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621097 RM M16 STTZN

GTIN 4013364502741, Clients tariffs no (UE): 73181699, Poids brut: 236.21 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Ringmutter M16 St/tZn
Werkstoff: St/tZn (C15E)
Außendurchmesser: 63 mm
Innendurchmesser: 35 mm
Höhe: 62 mm
Innengewinde: M16
Traglast axial: 700 kg
Normenbezug: DIN 582

Fabrikat: DEHN
Typ: RM M16 STTZN
Art.-Nr.: 621097
oder gleichwertig.



Caractéristiques techniques

Werkstoff St/tZn (C15E)
Außendurchmesser 63 mm
Innendurchmesser 35 mm
Höhe 62 mm
Innengewinde M16
Traglast axial (F max.) 700 kg
Normenbezug DIN 582

Le produit 621097 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621097 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621093 VM EASY 5 TE M16

GTIN 4013364502383, Clients tariffs no (UE): 85369010, Poids brut: 612.17 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Gel-Verbindungsmuffe
für Tiefenerder schraubbar
für dauerhaften Schutz der
Anschlussleitungen vor dem
Eindringen von Wasser oder
Feuchtigkeit
Anwendung: Innenraum
(Verlegung in Gebäuden
und auf Kabelpritschen) /
Freiluft / Erdreich /
Wasser (gemäß Prüfnorm)
Spannungsebenen: U0/U (Um) 0,6/1 (1,2) kV
Abmessung außen: 240 x 75 x 44 mm
Abmessung innen: ca. 130 x 45 x 34 mm
Durchmesser Kabel: 19 - 28 mm
Schutzart: IP 68
Installationstemperatur: -20 bis 90 °C
Normenbezug: Typgeprüft nach EN 50393

Fabrikat: DEHN
Typ: VM EASY 5 TE M16
Art.-Nr.: 621093
oder gleichwertig.

Certificats



Caractéristiques techniques

Eigenschaften Verbinderbereich wird vollständig durch Gel abgedichtet. Wieder zugänglich und sofort betriebsbereit. Flammhemende, UV-beständige und schlagfeste Kunststoff-Formschale. Schnelle, einfache und sichere Montage.
Anwendung Erdreich / Wasser (gemäß Prüfnorm) / Innenraum (Verlegung in Gebäuden und auf Kabelpritschen) / Freiluft
Spannungsebenen U0/U (Um) 0,6/1 (1,2) kV
Abmessung außen (l x b x h) 240 x 75 x 44 mm
Abmessung innen (l x b x h) ca. 130 x 45 x 34 mm
Durchmesser Kabel 19 - 28 mm
Schutzart IP 68
Installationstemperatur -20 bis 90 °C
Normenbezug Typgeprüft nach EN 50393

Le produit 621093 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621093 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621096 WSS KL D40 L140

GTIN 4013364502734, Clients tariffs no (UE): 39173200, Poids brut: 20.00 g, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Wärmeschrumpfschlauch
Kleberbeschichtet
Länge: 140 mm
Innendurchmesser: 40 mm
Farbe: schwarz
Material: dünnwandiges, kleberbeschichtetes, vernetztes Polyolefin
Schrumpfrate: 3:1 (40/13)
Dauereinsatztemperatur (Außenmantel): -55 °C ... +110 °C
Schrumpftemperatur: 95 °C

Fabrikat: DEHN
Typ: WSS KL D40 L140
Art.-Nr.: 621096
oder gleichwertig.



Caractéristiques techniques

Länge (l) 140 mm
Innendurchmesser (d) 40 mm
Farbe schwarz
Material dünnwandiges, kleberbeschichtetes, vernetztes Polyolefin
Schrumpfrate 3:1 (40/13)
Dauereinsatztemperatur (Außenmantel) -55 °C ... +110 °C
Schrumpftemperatur 95 °C

Le produit 621096 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621096 a été ajouté au panier.

Aller à la boutique en ligne
back to top
