Bridging Braids

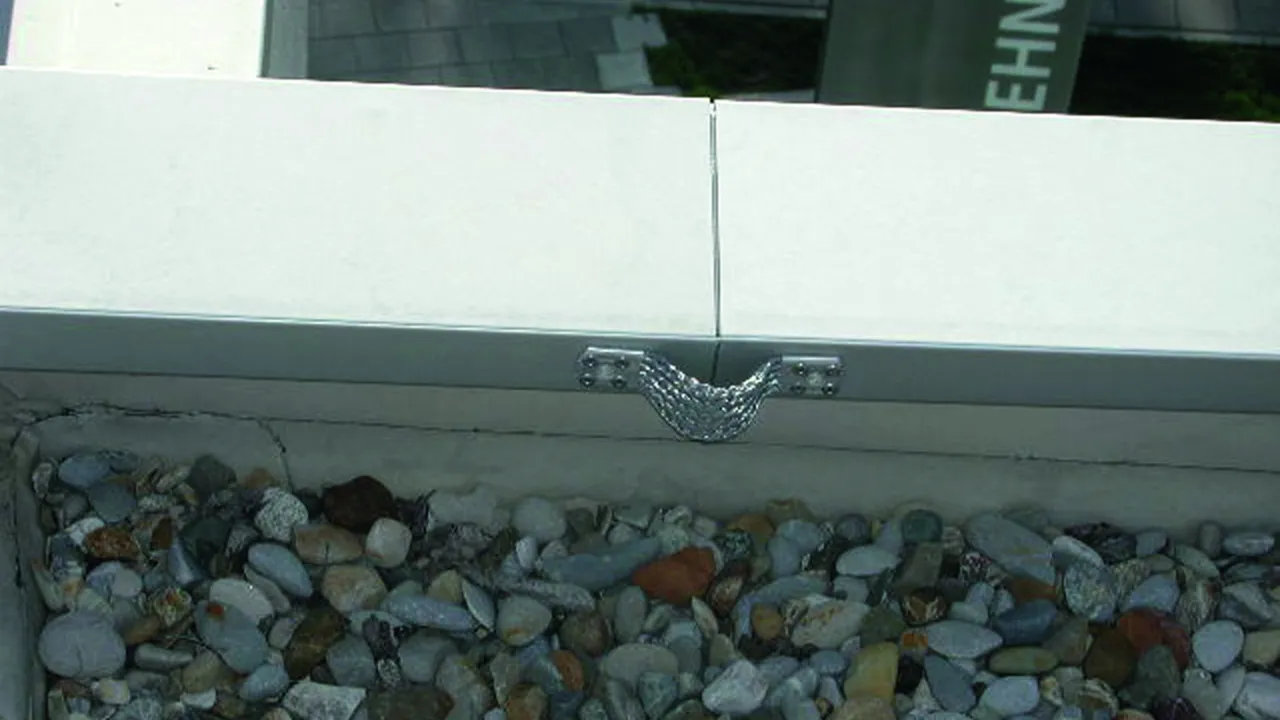

Suitable for connecting metal claddings (riveting or screwing) as an expansion compensation piece for round wires; or as compensation for certain temperature-related changes in length for round wires; Connection e.g. with KS connector part no. 301 019

Application note:
According to DIN EN 62305-3 Suppl. 1, four rivets Ø5 mm shall be used to connect material of ≥ 0.5 mm thickness, or two StSt tapping screws Ø6.3 mm (one on each side) for material of ≥ 2 mm thickness.

Short design

2 Produits

Référence de la pièce 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Clients tariffs no (UE): 85359000, Poids brut: 36.00 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

Bridging braid, short, Al
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Al
Length: 180 mm
Fixing : [8x] Ø5.2 / [2x] Ø10.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBB L180 B10.5 B5.2 AL
Part No.: 377015
or equivalent.

Certificats



Caractéristiques techniques

Material Al
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [2x] Ø10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1
*) For exact assignment, see test certificate.

Le produit 377015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 377015 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Clients tariffs no (UE): 85359000, Poids brut: 107.00 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

Bridging braid, short, Cu
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Cu
Length: 180 mm
Fixing : [8x] Ø5.2 / [2x] Ø10.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBB L180 B10.5 B5.2 CU
Part No.: 377007
or equivalent.

Certificats



Caractéristiques techniques

Material Cu
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [2x] Ø10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1
*) For exact assignment, see test certificate.

Le produit 377007 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 377007 a été ajouté au panier.

Aller à la boutique en ligne

Short design, fixed with drilling screws

1 Produit

Référence de la pièce 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Clients tariffs no (UE): 85359000, Poids brut: 37.05 g, Prix unitaire: 100.00 pc(s)

Images

Plus d'informations

Bridging braid, short, Al
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Al
Length: 180 mm
Fixing : [4x] Ø6.5 / [2x] Ø10.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBB L180 B10.5 B6.5 AL
Part No.: 377045
or equivalent.

Certificats



Caractéristiques techniques

Material Al
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [4x] Ø6.5 / [2x] Ø10.5 mm
Fixing possibility drilling screws / screws
Standard EN 62561-1
*) For exact assignment, see test certificate.

Le produit 377045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 377045 a été ajouté au panier.

Aller à la boutique en ligne

Long design, with middle hole

Note: At cross points, two bridging braids can be connected with a M10 x 20 mm screw and nut.

2 Produits

Référence de la pièce 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Clients tariffs no (UE): 85359000, Poids brut: 59.00 g, Prix unitaire: 10.00 pc(s)

Précédent

Images

Plus d'informations

Bridging braid, long, with centre hole, Al
Bridging braid for connecting metal sheaths or for use as a compensation piece for expansions, for riveting or screwing, with central bore for crossovers
Material: Al
Length: 300 mm
Fixing : [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø: 10.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBB L300 3XB10.5 B5,2 AL
Part No.: 377115
or equivalent.

Certificats



Caractéristiques techniques

Material Al
Length (lG ) 300 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø 10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1
*) For exact assignment, see test certificate.

Le produit 377115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 377115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Clients tariffs no (UE): 85359000, Poids brut: 172.00 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

Bridging braid, long, with centre hole, Cu
Bridging braid for connecting metal sheaths or for use as a compensation piece for expansions, for riveting or screwing, with central bore for crossovers
Material: Cu
Length: 300 mm
Fixing : [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø: 10.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBB L300 3XB10.5 B5.2 CU
Part No.: 377107
or equivalent.

Certificats



Caractéristiques techniques

Material Cu
Length (lG ) 300 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø 10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1
*) For exact assignment, see test certificate.

Le produit 377107 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 377107 a été ajouté au panier.

Aller à la boutique en ligne
