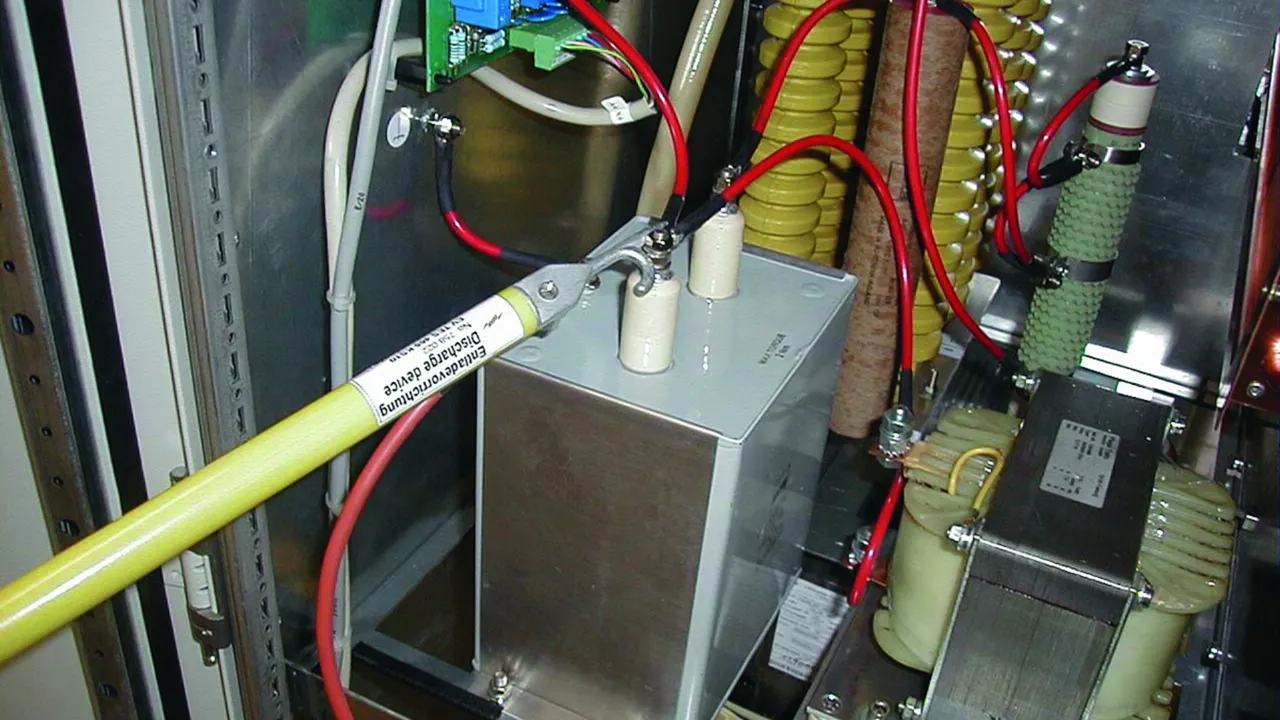

Discharge and Equipotential Bonding Devices

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

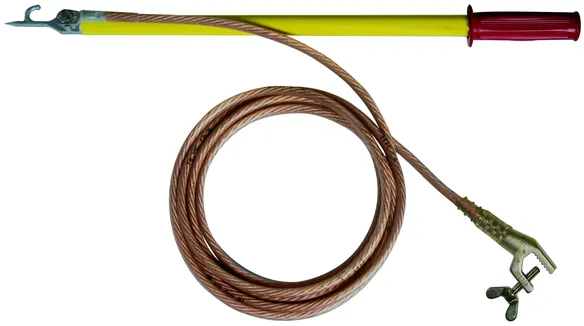

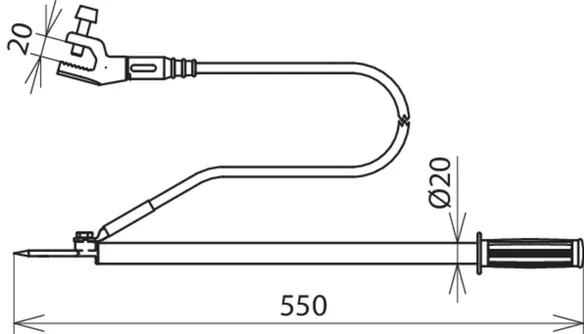

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 Produit

Référence de la pièce 758020 EV TES 465 EK

GTIN 4013364098992, Clients tariffs no (UE): 85369095, Poids brut: 1.44 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758020 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758020 a été ajouté au panier.

Aller à la boutique en ligne

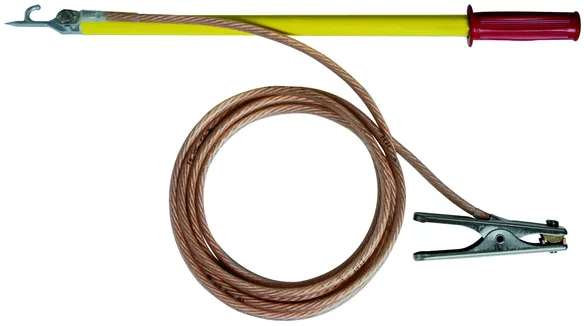

Discharge Device with Handle and Spring-loaded Earth Pliers

1 Produit

Référence de la pièce 758021 EV TES 465 EZ

GTIN 4013364099005, Clients tariffs no (UE): 85369095, Poids brut: 1.20 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758021 a été ajouté au panier.

Aller à la boutique en ligne

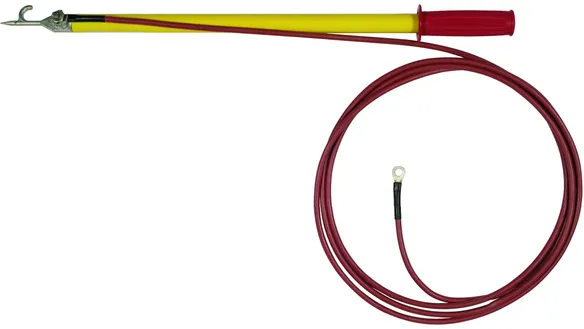

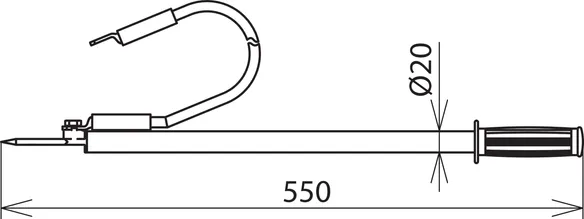

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 Produit

Référence de la pièce 758022 EV TES 465 KS10

GTIN 4013364099012, Clients tariffs no (UE): 85369095, Poids brut: 750.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758022 a été ajouté au panier.

Aller à la boutique en ligne

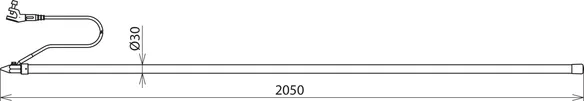

Discharge Device with Earth Clamp with Wing Bolt

1 Produit

Référence de la pièce 758001 EV TS 2000 EK

GTIN 4013364004030, Clients tariffs no (UE): 85369095, Poids brut: 3.22 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758001 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758001 a été ajouté au panier.

Aller à la boutique en ligne

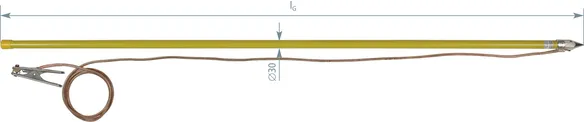

Discharge Device with Spring-loaded Earth Pliers

1 Produit

Référence de la pièce 758003 EV TS 2000 EZ

GTIN 4013364004047, Clients tariffs no (UE): 85369095, Poids brut: 2.95 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

Le produit 758003 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758003 a été ajouté au panier.

Aller à la boutique en ligne

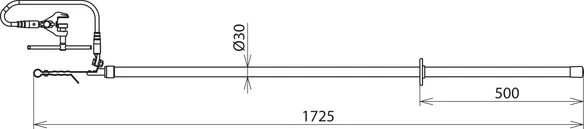

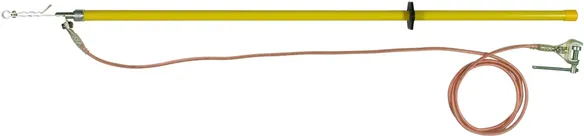

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 Produit

Référence de la pièce 758015 EV EH 1725 EK

GTIN 4013364041608, Clients tariffs no (UE): 85369095, Poids brut: 3.62 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758015 a été ajouté au panier.

Aller à la boutique en ligne

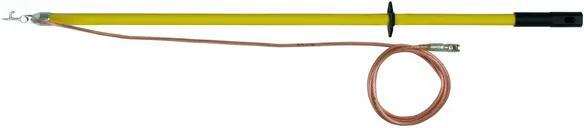

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Produit

Référence de la pièce 758025 EV TES STK 1500 KS

GTIN 4013364127838, Clients tariffs no (UE): 85369095, Poids brut: 2.29 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758025 a été ajouté au panier.

Aller à la boutique en ligne

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Produit

Référence de la pièce 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Clients tariffs no (UE): 85369095, Poids brut: 5.16 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

Le produit 758028 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758028 a été ajouté au panier.

Aller à la boutique en ligne

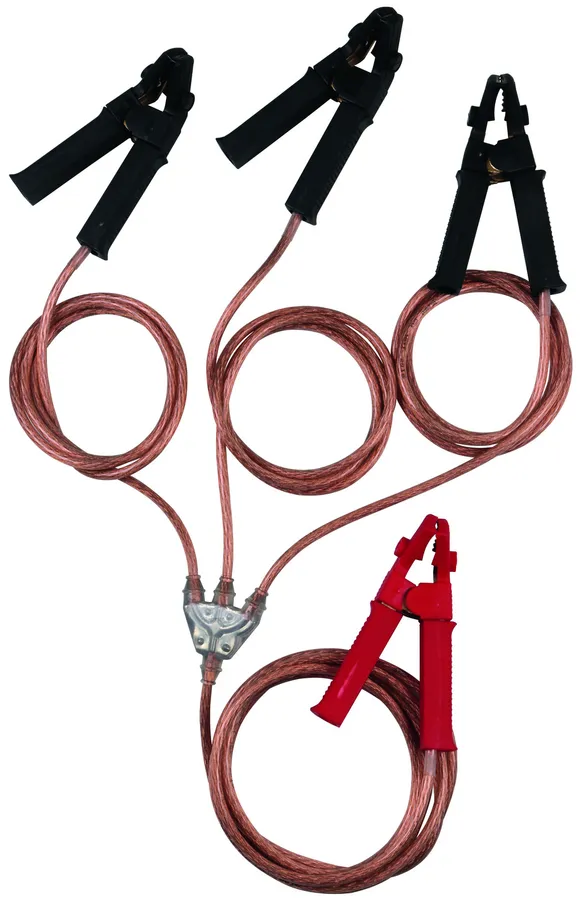

Equipotential Bonding Device with Insulated Earth Clamps

1 Produit

Référence de la pièce 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Clients tariffs no (UE): 85369095, Poids brut: 3.21 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

Caractéristiques techniques

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	bare fine-stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

Le produit 758099 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758099 a été ajouté au panier.

Aller à la boutique en ligne

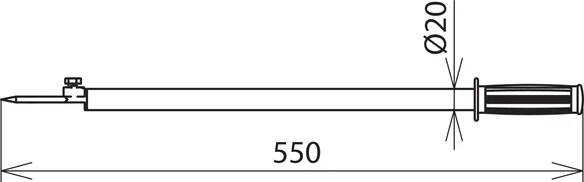

Discharge Device with Handle, without Earth Cable

1 Produit

Référence de la pièce 758036 EV TES 465 SN7215

GTIN 4013364133884, Clients tariffs no (UE): 85369095, Poids brut: 1.35 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Le produit 758036 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758036 a été ajouté au panier.

Aller à la boutique en ligne

Discharge Device with Contact Electrode without Earth Cable

1 Produit

Référence de la pièce 758075 EV TS STK 1470

GTIN 4013364247789, Clients tariffs no (UE): 85369095, Poids brut: 1.75 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Le produit 758075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758075 a été ajouté au panier.

Aller à la boutique en ligne

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 Produit

Référence de la pièce 758085 EV TES STK 1500

GTIN 4013364247819, Clients tariffs no (UE): 85369095, Poids brut: 1.42 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Le produit 758085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758085 a été ajouté au panier.

Aller à la boutique en ligne

Discharge Device with Hook without Earth Cable

1 Produit

Référence de la pièce 758095 EV EHB STK 1600

GTIN 4013364247826, Clients tariffs no (UE): 85369095, Poids brut: 2.32 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

Le produit 758095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758095 a été ajouté au panier.

Aller à la boutique en ligne

Discharge and Equipotential Bonding Devices

Discharge Device with Handle and Earth Clamp with Wing Bolt

Référence de la pièce 758020 EV TES 465 EK

Le produit 758020 a été ajouté au bloc-notes

Le produit 758020 a été ajouté au panier.

Discharge Device with Handle and Spring-loaded Earth Pliers

Référence de la pièce 758021 EV TES 465 EZ

Le produit 758021 a été ajouté au bloc-notes

Le produit 758021 a été ajouté au panier.

Discharge Device with Handle and Cable Lug at the Earth Cable End

Référence de la pièce 758022 EV TES 465 KS10

Le produit 758022 a été ajouté au bloc-notes

Le produit 758022 a été ajouté au panier.

Discharge Device with Earth Clamp with Wing Bolt

Référence de la pièce 758001 EV TS 2000 EK

Le produit 758001 a été ajouté au bloc-notes

Le produit 758001 a été ajouté au panier.

Discharge Device with Spring-loaded Earth Pliers

Référence de la pièce 758003 EV TS 2000 EZ

Le produit 758003 a été ajouté au bloc-notes

Le produit 758003 a été ajouté au panier.

Earthing Device with Earth Clamp with Tommy Bar

Référence de la pièce 758015 EV EH 1725 EK

Le produit 758015 a été ajouté au bloc-notes

Le produit 758015 a été ajouté au panier.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

Référence de la pièce 758025 EV TES STK 1500 KS

Le produit 758025 a été ajouté au bloc-notes

Le produit 758025 a été ajouté au panier.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

Référence de la pièce 758028 EV EHB 1600 SN7114

Le produit 758028 a été ajouté au bloc-notes

Le produit 758028 a été ajouté au panier.

Equipotential Bonding Device with Insulated Earth Clamps

Référence de la pièce 758099 PAV 3+1 16 ZAK

Le produit 758099 a été ajouté au bloc-notes

Le produit 758099 a été ajouté au panier.

Discharge Device with Handle, without Earth Cable

Référence de la pièce 758036 EV TES 465 SN7215

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758036 a été ajouté au bloc-notes

Le produit 758036 a été ajouté au panier.

Discharge Device with Contact Electrode without Earth Cable

Référence de la pièce 758075 EV TS STK 1470

Le produit 758075 a été ajouté au bloc-notes

Le produit 758075 a été ajouté au panier.

Discharge Device with Contact and Coupling Electrode without Earth Cable

Référence de la pièce 758085 EV TES STK 1500

Le produit 758085 a été ajouté au bloc-notes

Le produit 758085 a été ajouté au panier.

Discharge Device with Hook without Earth Cable

Référence de la pièce 758095 EV EHB STK 1600

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758095 a été ajouté au bloc-notes

Le produit 758095 a été ajouté au panier.
