Wiring accessories STAK

Enables EMC-optimised through-wiring according to IEC 60364-5-53

Détails

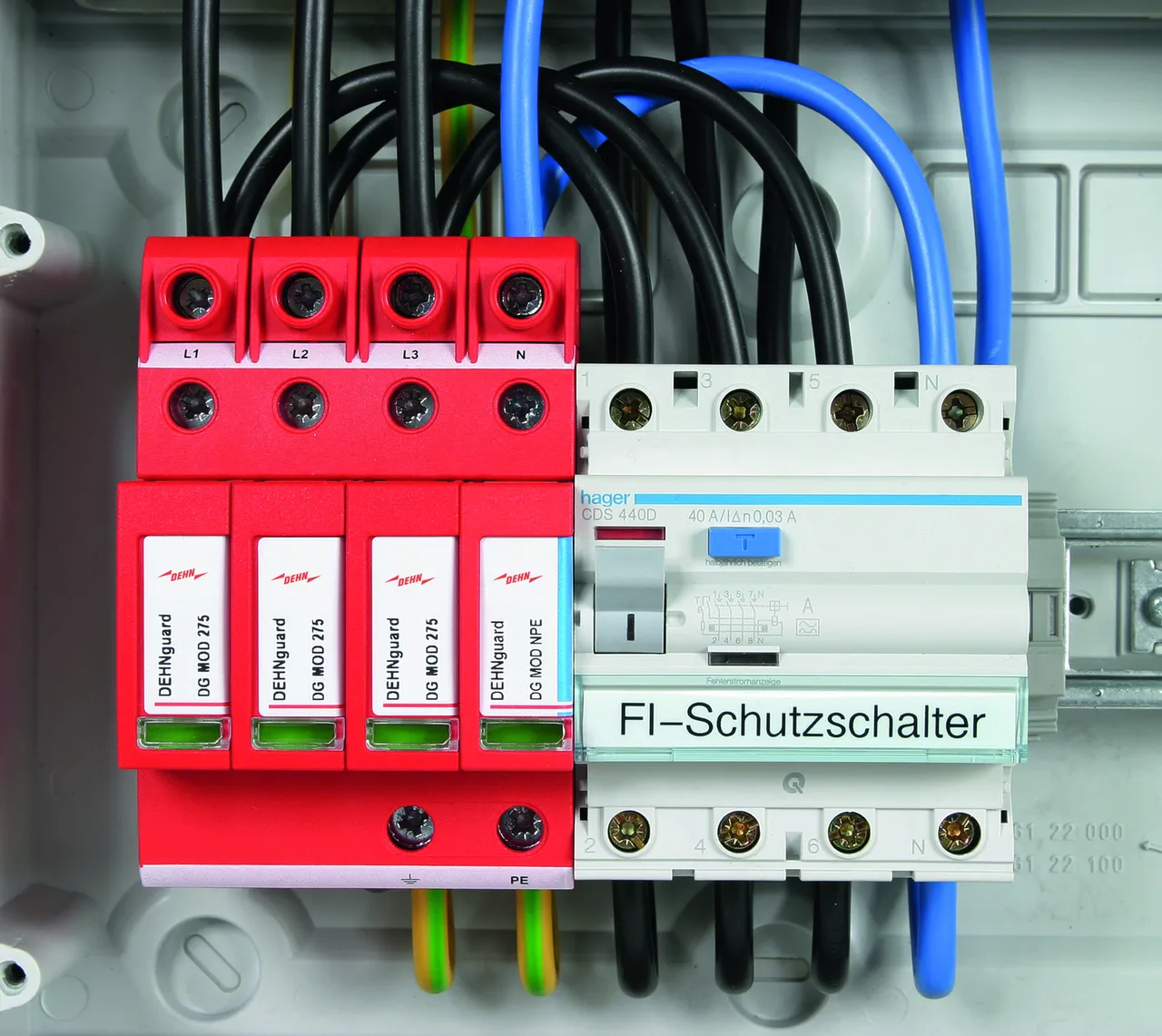

STAK 2X16 for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.
lorem ipsum

Push-in spring terminal STAK 4X10

1 Produit

Référence de la pièce 952588 STAK 4X10

GTIN 4013364526624, Clients tariffs no (UE): 85369010, Poids brut: 35.67 g, Prix unitaire: 2.00 pc(s)

Images

Plus d'informations

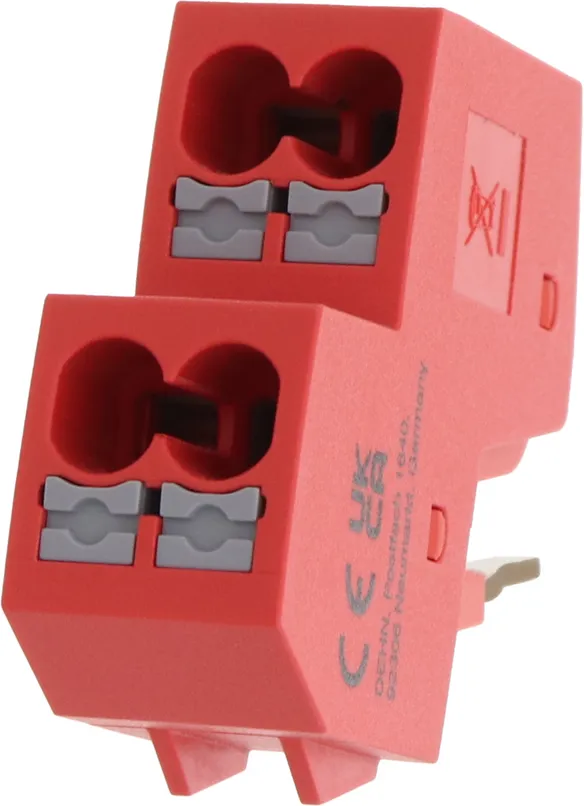

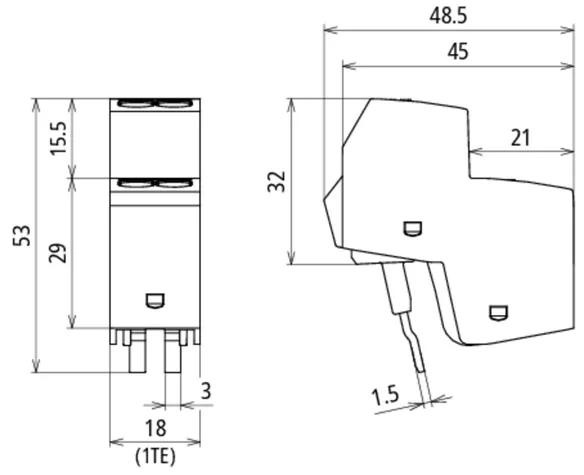

Push-in terminal STAK 4X10
Cross-sectional area: 4 x 10 mm²

Brand: DEHN
Type: STAK 4X10
Part No.: 952588
or equivalent.

Certificats



Caractéristiques techniques

Max. continuous operating voltage (AC) (UC ) 275 V
Max. PV voltage (UCPV ) 1500 V
Lightning impulse current (10/350 µs) (Iimp ) 6.25 kA
Nominal discharge current (8/20 µs) (In ) 20 kA
Max. discharge current (8/20 µs) (Imax ) 40 kA
Cross-sectional area (min.) 1.5 mm2 solid / 6 mm2 fine-stranded
Cross-sectional area (max.) 10 mm2 solid / fine-stranded
Cross-sectional area (min.) with wire end ferrule 1,5 mm²
Cross-sectional area (max.) with wire end ferrule 6 mm²
Cross-sectional area (max.) with wire end ferrule without collar 10 mm²

Le produit 952588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952588 a été ajouté au panier.

Aller à la boutique en ligne

STAK 25 Pin-shaped Terminal

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Produit

Référence de la pièce 952589 STAK 25

GTIN 4013364132306, Clients tariffs no (UE): 85369010, Poids brut: 17.40 g, Prix unitaire: 4.00 pc(s)

Images

Plus d'informations

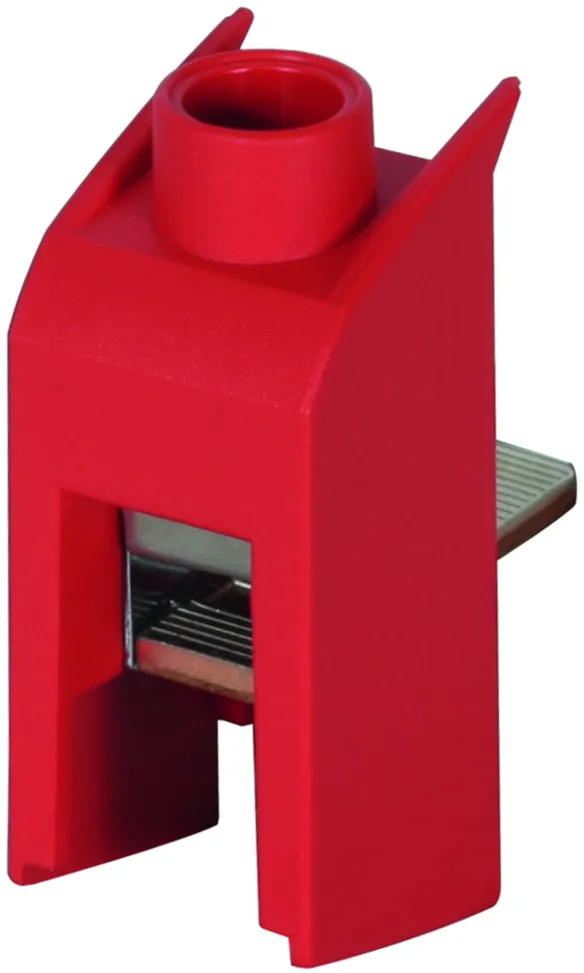

STAK 25 pin-shaped terminal

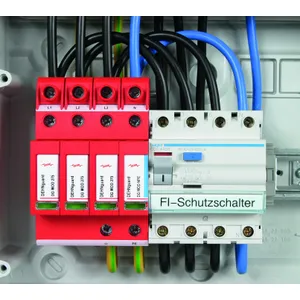

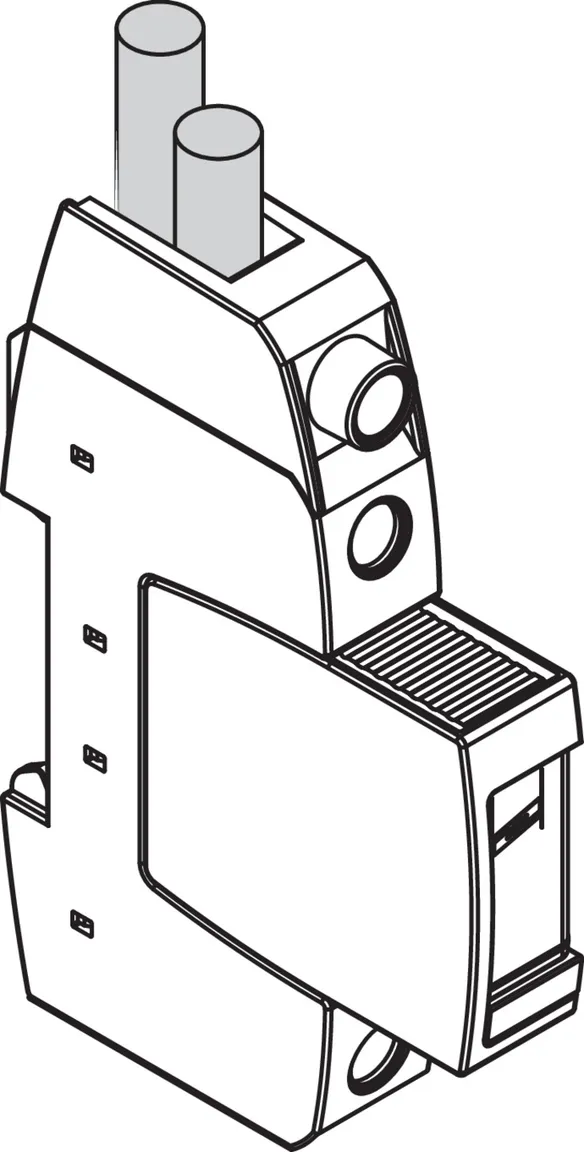

Pin-shaped terminal for "V-connection" to
surge protective devices up to 25mm²

Brand: DEHN
Type: STAK 25
Part No.: 952589
or equivalent.

Certificats



Caractéristiques techniques

Nominal voltage (a.c. / d.c.) (UN ) 600 V
Max. PV voltage (UCPV) when used in combination with DEHNguard M YPV ... 1200 V
Nominal load current (a.c.) (IL ) 100 A
Lightning impulse current (10/350 µs) (Iimp ) 25 kA
Discharge current (8/20 µs) 50 kA
Cross-sectional area (min.) 1.5 mm2 solid / flexible
Cross-sectional area (max.) 25 mm2 stranded / 16 mm2 flexible
Type of connection front

Le produit 952589 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952589 a été ajouté au panier.

Aller à la boutique en ligne

STAK 3X16 Pin-shaped Terminal

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Produit

Référence de la pièce 900588 STAK 3X16

GTIN 4013364323933, Clients tariffs no (UE): 85369010, Poids brut: 40.00 g, Prix unitaire: 4.00 pc(s)

Images

Plus d'informations

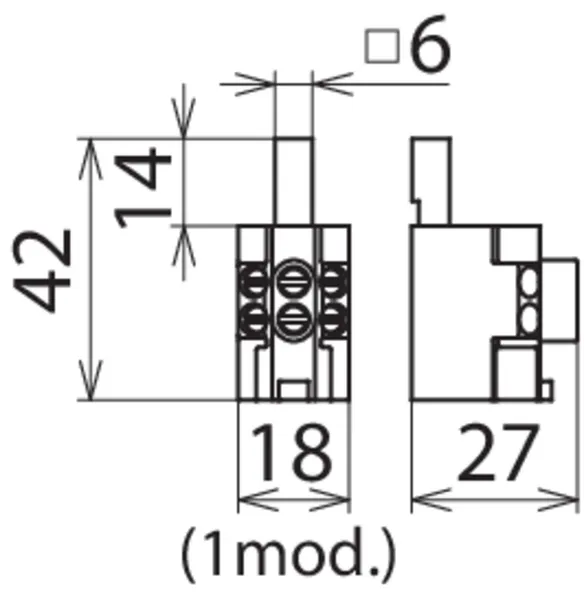

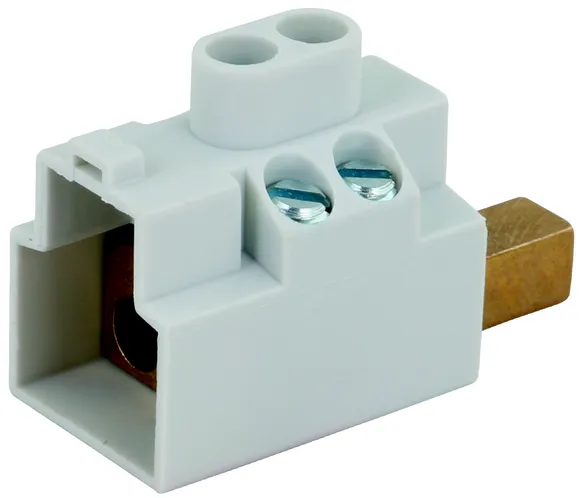

Pin-shaped terminal STAK 3X16

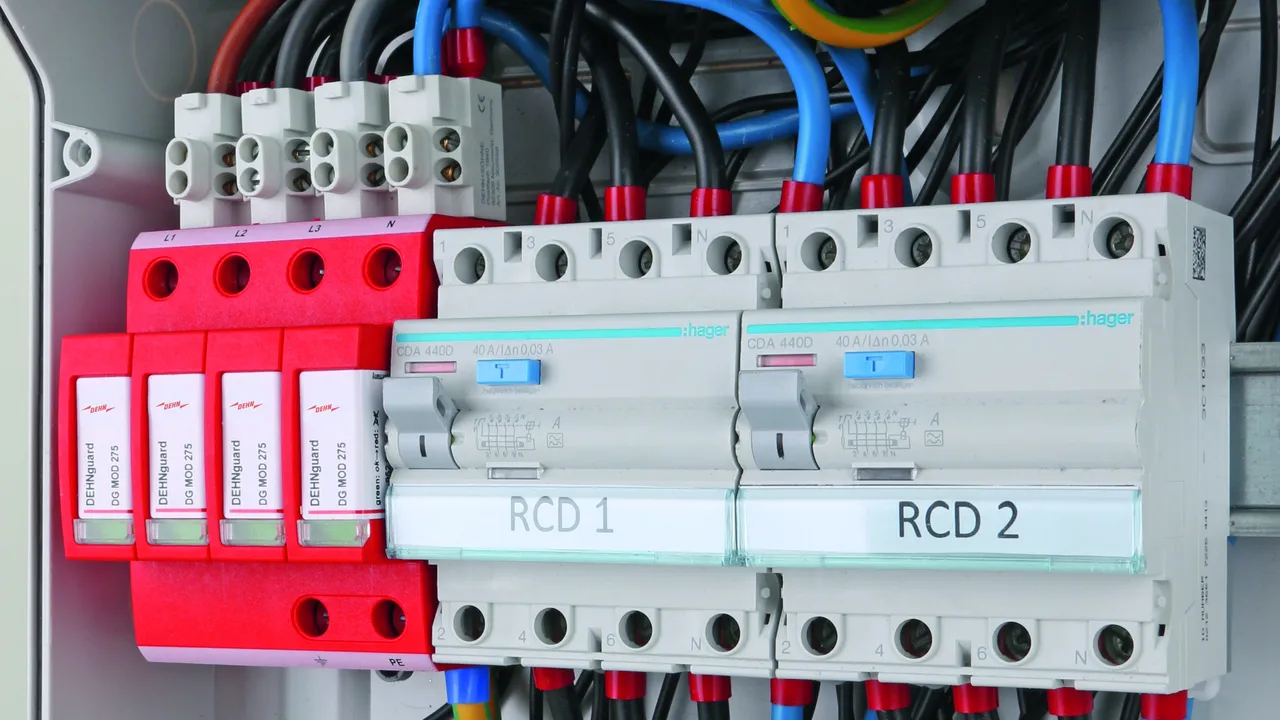

Terminal for "V-connection"
Cross-sectional area: 3 x 16 mm2

Brand: DEHN
Type: STAK 3X16
Part No.: 900588
or equivalent.

Certificats



Caractéristiques techniques

Nominal voltage (a.c. / d.c.) (UN ) 690 V / 1500 V
Nominal load current (a.c.) (IL ) 160 A
Load current at V-wiring 80 A
Lightning impulse current (10/350 µs) (Iimp ) 25 kA
Cross-sectional area (min.) 1.5 mm2 solid / flexible
Cross-sectional area (max.) 16 mm2 stranded / 10 mm2 flexible
Type of connection front

Le produit 900588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900588 a été ajouté au panier.

Aller à la boutique en ligne

STAK 2X16 Pin-shaped Terminal

Pin-shaped terminal for EMC-optimised through-wiring of lightning current and surge arresters according to IEC 60364-5-53.

1 Produit

Référence de la pièce 900589 STAK 2X16

GTIN 4013364109339, Clients tariffs no (UE): 85369010, Poids brut: 20.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

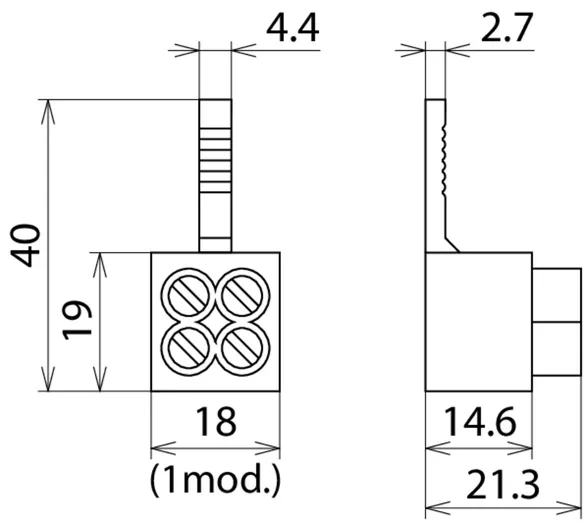

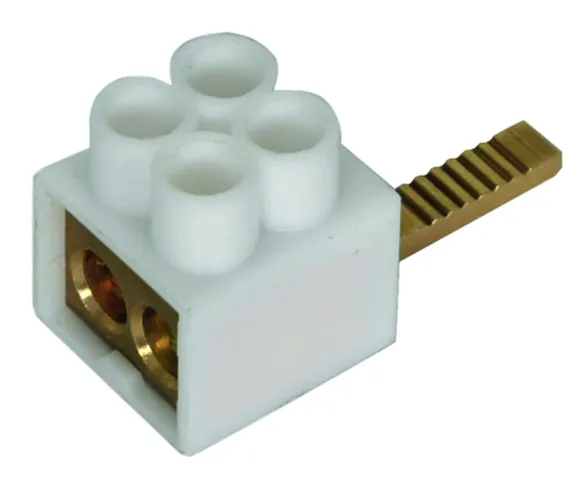

STAK 2X16 pin-shaped terminal
Double terminal design for
EMC-optimised feed-through wiring
Cross-sectional area: 2 x 16 mm2

Brand: DEHN
Type: STAK 2X16
Part No.: 900589
or equivalent.



Caractéristiques techniques

Lightning impulse current (10/350 µs) (Iimp ) 25 kA
Cross-sectional area (min.) 2x 1.5 mm2
Cross-sectional area (max.) 2x max. 16 mm2
Type of connection front (double terminal)

Le produit 900589 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900589 a été ajouté au panier.

Aller à la boutique en ligne
