Référence de la pièce 783033 PHE4 3.3 S

GTIN 4013364310162, Clients tariffs no (UE): 90303370, Poids brut: 2.41 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	3,3 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783033 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783033 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783066 PHE4 6.6 S

GTIN 4013364310148, Clients tariffs no (UE): 90303370, Poids brut: 2.19 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	6,6 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783066 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783066 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783011 PHE4 11 S

GTIN 4013364310131, Clients tariffs no (UE): 90303370, Poids brut: 2.38 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	11 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783011 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783022 PHE4 22 S

GTIN 4013364310117, Clients tariffs no (UE): 90303370, Poids brut: 2.27 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	22 kV
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	22 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1200 mm
Profundidad de introducción (l_O )	400 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783022 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783045 PHE4 33 S

GTIN 4013364310094, Clients tariffs no (UE): 90303370, Poids brut: 2.48 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783045 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783233 PHE4 3.3 11 S

GTIN 4013364310063, Clients tariffs no (UE): 90303370, Poids brut: 2.37 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	3,3 ... 11 kV
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 ... 11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1410 mm
Profundidad de introducción (l_O )	610 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783233 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783233 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783243 PHE4 6.6 22 S

GTIN 4013364310018, Clients tariffs no (UE): 90303370, Poids brut: 2.47 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	6,6 ... 22 kV
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 ... 22 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1600 mm
Profundidad de introducción (l_O )	800 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783243 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783243 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783255 PHE4 11 33 S

GTIN 4013364309982, Clients tariffs no (UE): 90303370, Poids brut: 2.53 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	11 ... 33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	11 ... 33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783255 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783255 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783511 PHE4 U 6.6 11 S

GTIN 4013364309937, Clients tariffs no (UE): 90303370, Poids brut: 2.19 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	6,6 / 11 kV
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	6,6 / 11 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1030 mm
Profundidad de introducción (l_O )	230 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783511 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 783533 PHE4 U 3.3 33 S

GTIN 4013364309920, Clients tariffs no (UE): 90303370, Poids brut: 2.53 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión nominal (U_N )	3,3 ... 11 / 11 ... 33 kV
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
^*) de todos los circuitos incl. la punta de prueba.

Tensión nominal (U_N )	3,3 ... 11 / 11 ... 33 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_G )	1720 mm
Profundidad de introducción (l_O )	920 mm
Longitud de la maneta (l_H )	265 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +70 °C, clase climática N como W
Diseño	compuesto
Utilizable en condiciones de humedad	sí
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Nivel de presión acústica	> 67 dB(A) (indicación óptica y señal acústica intermitente)
Elemento de autoverificación*)	sí
Batería	litio AA 1,5 V
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Diámetro de la pértiga aislada	30 mm
^*) de todos los circuitos incl. la punta de prueba.

Le produit 783533 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 783533 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

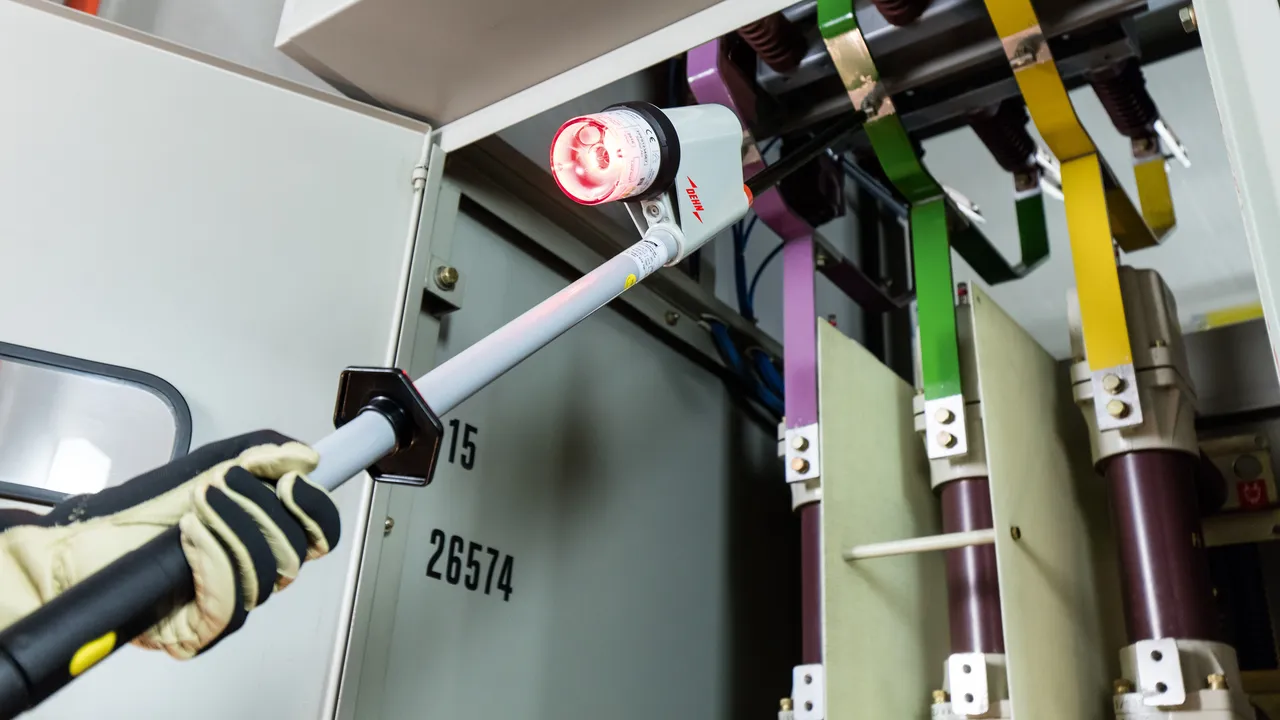

Detector de tensión PHE4 (British Influenced Voltage Level)

Tensiones nominales hasta 33 kV / 50 Hz, rosca M12

Référence de la pièce 783033 PHE4 3.3 S

Le produit 783033 a été ajouté au bloc-notes

Le produit 783033 a été ajouté au panier.

Référence de la pièce 783066 PHE4 6.6 S

Le produit 783066 a été ajouté au bloc-notes

Le produit 783066 a été ajouté au panier.

Référence de la pièce 783011 PHE4 11 S

Le produit 783011 a été ajouté au bloc-notes

Le produit 783011 a été ajouté au panier.

Référence de la pièce 783022 PHE4 22 S

Le produit 783022 a été ajouté au bloc-notes

Le produit 783022 a été ajouté au panier.

Référence de la pièce 783045 PHE4 33 S

Le produit 783045 a été ajouté au bloc-notes

Le produit 783045 a été ajouté au panier.

Márgenes de tensión nominal hasta 33 kV / 50 Hz, rosca M12

Référence de la pièce 783233 PHE4 3.3 11 S

Le produit 783233 a été ajouté au bloc-notes

Le produit 783233 a été ajouté au panier.

Référence de la pièce 783243 PHE4 6.6 22 S

Le produit 783243 a été ajouté au bloc-notes

Le produit 783243 a été ajouté au panier.

Référence de la pièce 783255 PHE4 11 33 S

Le produit 783255 a été ajouté au bloc-notes

Le produit 783255 a été ajouté au panier.

Márgenes de tensión nominal hasta 33 kV / 50 Hz, conmutable, rosca M12

Référence de la pièce 783511 PHE4 U 6.6 11 S

Le produit 783511 a été ajouté au bloc-notes

Le produit 783511 a été ajouté au panier.

Référence de la pièce 783533 PHE4 U 3.3 33 S

Le produit 783533 a été ajouté au bloc-notes

Le produit 783533 a été ajouté au panier.
