Detector de tensión continua PHE/G

Verificación fiable de la ausencia de tensión

Para instalaciones de tensión continua (tranvías, metros, circuito intermedio de corriente continua)
Percepción segura de la indicación
Fácil de usar gracias a su diseño compacto
Utilización sencilla

Détails

Borna de toma de tierra con empuñadura girable y magneto

PHE/G I para líneas de contacto, versión con polo positivo en el cabezal de prueba

Una pértiga (de tres piezas)

Para los sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Borna de toma de tierra

1 Produit

Référence de la pièce 767610 PHEG1 FD P 3

GTIN 4013364135208, Clients tariffs no (UE): 90303370, Poids brut: 5.10 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	1,1 kV
Tensión nominal (U_N )	3,0 kV
Longitud del cable de tierra	6000 mm
Longitud total (l_G )	4125 mm

Tensión de respuesta (U_t )	1,1 kV
Tensión nominal (U_N )	3,0 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	1245 mm
Longitud de la pértiga aislada (l₁ )	1500 mm
Longitud de la alargadera de la empuñadura (l₂ )	1470 mm
Longitud del cable de tierra	6000 mm
Longitud total (l_G )	4125 mm
Borna de toma de tierra	sin magneto
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	líneas de contacto de ferrocarriles
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767610 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767610 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G I para las líneas de contacto, versión con polo negativo en el cabezal de prueba

De una pértiga (de cuatro componentes)

Para los sistemas de tensión continua con polo positivo puesto a tierra
Polo negativo: cabezal de prueba
Polo positivo: borna de puesta a tierra

1 Produit

Référence de la pièce 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Clients tariffs no (UE): 90303370, Poids brut: 7.55 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	0,825 kV
Tensión nominal (U_N )	1,65 kV
Longitud del cable de tierra	8000 mm
Longitud total (l_G )	4060 mm

Tensión de respuesta (U_t )	0,825 kV
Tensión nominal (U_N )	1,65 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	1245 mm
Longitud de la pértiga aislada (l₁ )	1500 mm
Longitud de la alargadera de la empuñadura (l₂ )	1470 mm
Longitud del cable de tierra	8000 mm
Longitud total (l_G )	4060 mm
Normativa	de acuerdo con DIN VDE 0682-412 (EN/IEC 61243-2)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	líneas de contacto de ferrocarriles
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767614 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767614 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G I para instalaciones de conmutación, versión con polo positivo en el cabezal de prueba

Una pértiga

Para sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Borna de toma de tierra con magneto

1 Produit

Référence de la pièce 767666 PHEG1.S P SN7401

GTIN 4013364157071, Clients tariffs no (UE): 90303370, Poids brut: 2.90 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud del cable de tierra	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	535 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud del cable de tierra	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	535 mm
Borna de toma de tierra	con magneto
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767666 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767666 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G I para las instalaciones de conmutación, versión con polo positivo en el cabezal de prueba, angular

De una pértiga

Para los sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Pinza de puesta a tierra

1 Produit

Référence de la pièce 767636 PHEG1 S P SN7240

GTIN 4013364155886, Clients tariffs no (UE): 90303370, Poids brut: 3.01 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	60 V
Tensión nominal (U_N )	3,8 kV
Longitud del cable de tierra	4000 mm
Longitud total (l_G )	1100 mm

Tensión de respuesta (U_t )	60 V
Tensión nominal (U_N )	3,8 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	615 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud del cable de tierra	4000 mm
Longitud total (l_G )	1100 mm
Normativa	de acuerdo con DIN VDE 0682-412 (EN/IEC 61243-2)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767636 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767636 a été ajouté au panier.

Aller à la boutique en ligne

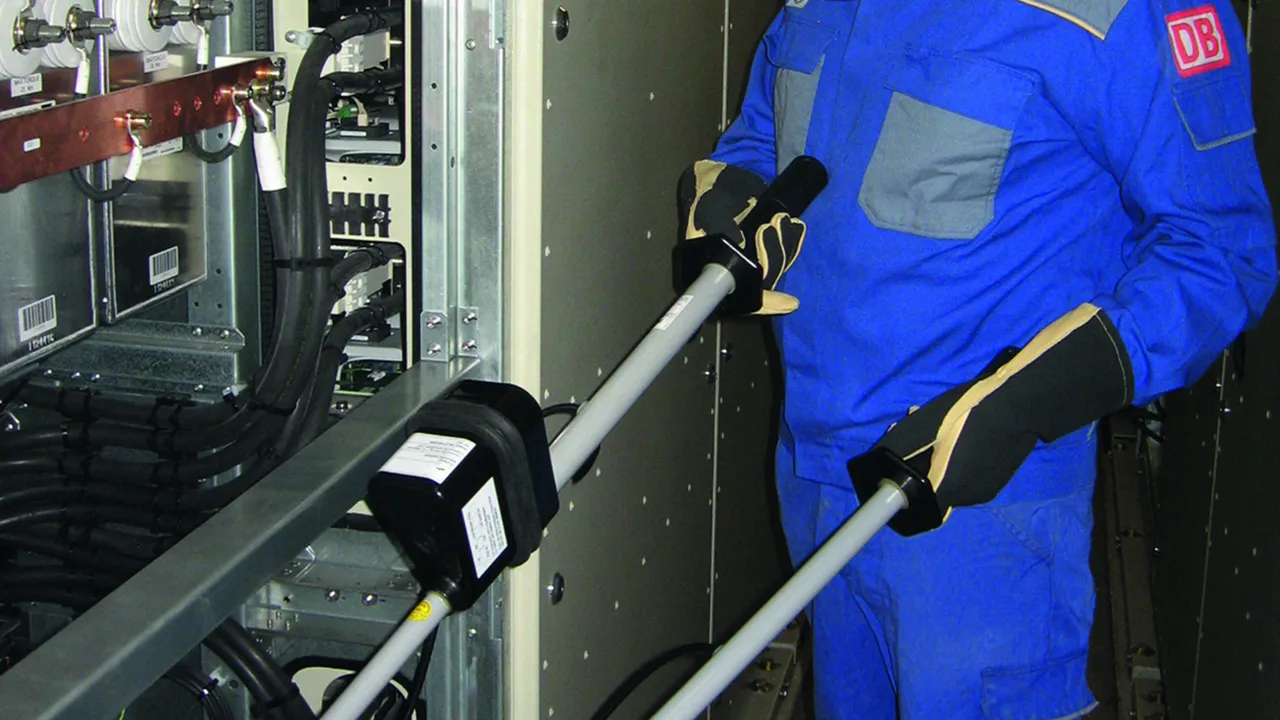

PHE/G II para instalaciones de conmutación

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua
Polo positivo: Cabezal de prueba
Polo negativo: Pértiga aislada

2 Produits

Référence de la pièce 767671 PHEG2.P SN7517

GTIN 4013364156807, Clients tariffs no (UE): 90303370, Poids brut: 3.30 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	495 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767671 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767671 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767681 PHEG2.P SN7629

GTIN 4013364153165, Clients tariffs no (UE): 90303370, Poids brut: 2.60 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud de la línea de interconexión	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	495 mm
Longitud de la línea de interconexión	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm
Normativa	De acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767681 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767681 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G II para instalaciones de conmutación y enlaces de corriente continua

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua (p. ej. locomotoras eléctricas; Art. Nr. 767 647)
Polo positivo: Cabezal de prueba
Polo negativo: Pértiga aislada

4 Produits

Référence de la pièce 767647 PHEG2 P SN7552

GTIN 4013364156081, Clients tariffs no (UE): 90303370, Poids brut: 2.80 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 4,2 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	600 mm

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 4,2 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	300 mm
Longitud de la pértiga aislada (l₁ )	365 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	600 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767647 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767647 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767645 PHEG2 P SN7259

GTIN 4013364156067, Clients tariffs no (UE): 90303370, Poids brut: 3.30 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 12 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 12 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767645 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767645 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767640 PHEG2 P SN7407

GTIN 4013364155978, Clients tariffs no (UE): 90303370, Poids brut: 2.88 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	350 V
Tensión nominal (U_N )	600 ... 750 V
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	350 V
Tensión nominal (U_N )	600 ... 750 V
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767640 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767640 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767637 PHEG2 P SN7194

GTIN 4013364155879, Clients tariffs no (UE): 90303370, Poids brut: 2.80 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	750 V
Tensión nominal (U_N )	1,5 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	750 V
Tensión nominal (U_N )	1,5 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767637 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767637 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G II, versión con polo positivo angular

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua
Polo positivo: Pértiga aislada
Polo negativo: Cabezal de prueba

1 Produit

Référence de la pièce 767639 PHEG2 P SN7346

GTIN 4013364155817, Clients tariffs no (UE): 90303370, Poids brut: 3.10 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensión de respuesta (U_t )	150 V
Tensión nominal (U_N )	750 V
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1100 mm

Tensión de respuesta (U_t )	150 V
Tensión nominal (U_N )	750 V
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	615 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1100 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Le produit 767639 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767639 a été ajouté au panier.

Aller à la boutique en ligne
