Elementos de conexión de fase para líneas aéreas

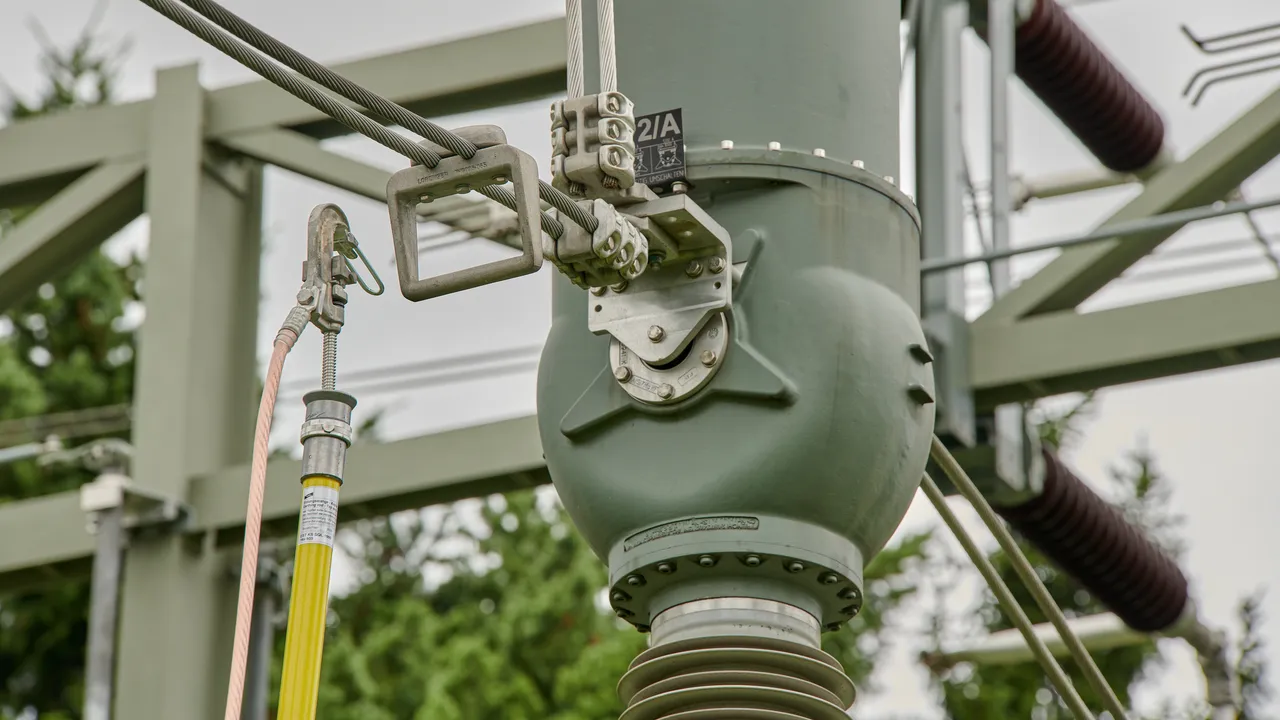

Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
Con tres pinzas de sujeción para enganchar los conductores de forma segura
Enganche sencillo gracias al resorte pretensado
Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Détails

Pieza de enganche con tornillo con resorte pretensado

lorem ipsum — Pieza de enganche con tornillo con resorte pretensado

Pieza de enganche con tornillo integrado

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produits

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Produits

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Produit

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento roscado, maneta en cruz	aleación Al
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm
Diámetro de la pértiga	43 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

1 Produit

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 969.40 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Produit

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material de la pieza de enganche	INOX

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

Cubierta de cabezales esféricos rígidos

2 Produits

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Pinza universal

2 Produits

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne

Elementos de conexión de fase para líneas aéreas

Détails

Pinza de enganche con tornillo, versión estándar

Référence de la pièce 784201 PSK 4 30 SQL

Le produit 784201 a été ajouté au bloc-notes

Le produit 784201 a été ajouté au panier.

Référence de la pièce 784301 PSK 10 65 SQL

Le produit 784301 a été ajouté au bloc-notes

Le produit 784301 a été ajouté au panier.

Pinza de enganche con tornillo con ayuda de sujeción

Référence de la pièce 784401 PSK 4 30 SQL EH

Le produit 784401 a été ajouté au bloc-notes

Le produit 784401 a été ajouté au panier.

Référence de la pièce 784501 PSK 10 65 SQL EH

Le produit 784501 a été ajouté au bloc-notes

Le produit 784501 a été ajouté au panier.

Pinza de enganche con tornillo con resorte pretensado

Référence de la pièce 784480 PSK FV 4 30 SQL

Le produit 784480 a été ajouté au bloc-notes

Le produit 784480 a été ajouté au panier.

Borna de enganche con tornillo con margen de apriete mayor

Référence de la pièce 784085 PSK 10 85 SQL

Le produit 784085 a été ajouté au bloc-notes

Le produit 784085 a été ajouté au panier.

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Référence de la pièce 769511 ESTC PSK 5000 SN7249

Vous nêtes pas autorisé à télécharger

Le produit 769511 a été ajouté au bloc-notes

Le produit 769511 a été ajouté au panier.

Borna de enganche con tornillo

Référence de la pièce 784032 PSK 10 32 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784032 a été ajouté au bloc-notes

Le produit 784032 a été ajouté au panier.

Borna de enganche con tornillo, con estribo de seguridad

Référence de la pièce 784038 PSK 10 32 SQL SB

Le produit 784038 a été ajouté au bloc-notes

Le produit 784038 a été ajouté au panier.

Cubierta de cabezales esféricos rígidos

Référence de la pièce 772314 KKH 20 SQL

Le produit 772314 a été ajouté au bloc-notes

Le produit 772314 a été ajouté au panier.

Référence de la pièce 772324 KKH 25 SQL

Le produit 772324 a été ajouté au bloc-notes

Le produit 772324 a été ajouté au panier.

Pinza universal

Référence de la pièce 773236 UK 25 SQL

Le produit 773236 a été ajouté au bloc-notes

Le produit 773236 a été ajouté au panier.

Référence de la pièce 773331 UK 30 SQL

Le produit 773331 a été ajouté au bloc-notes

Le produit 773331 a été ajouté au panier.
