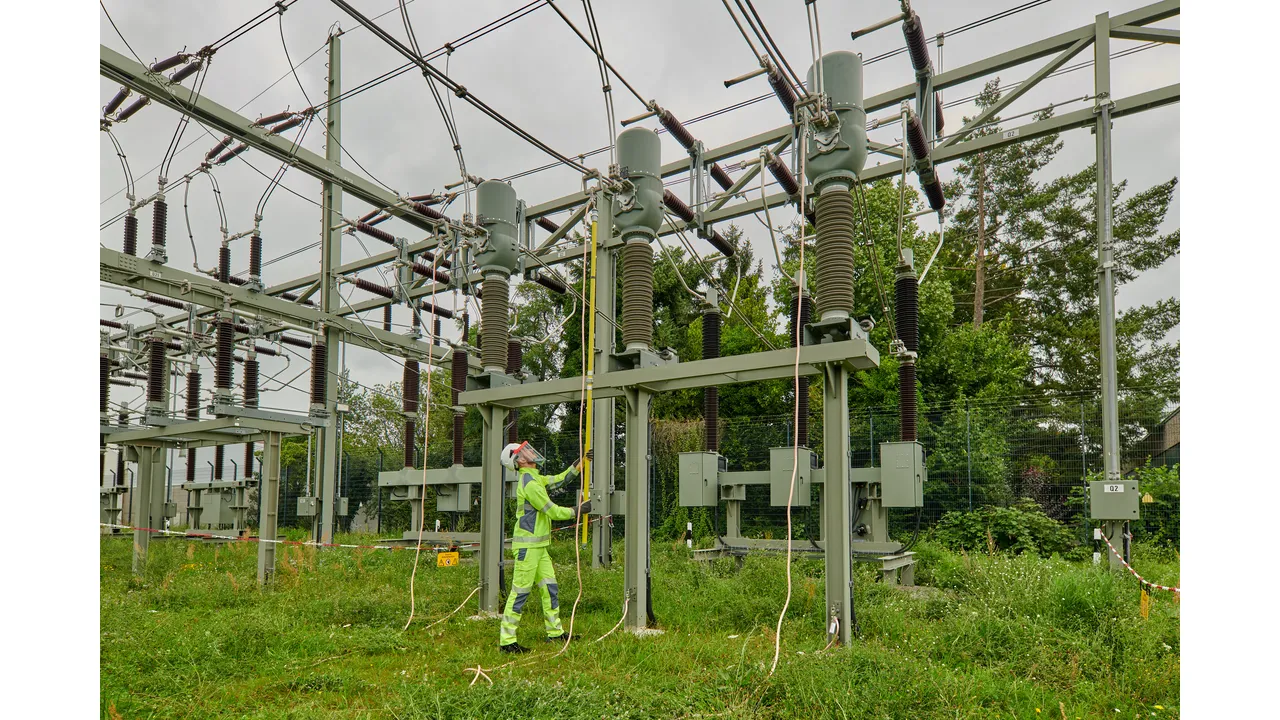

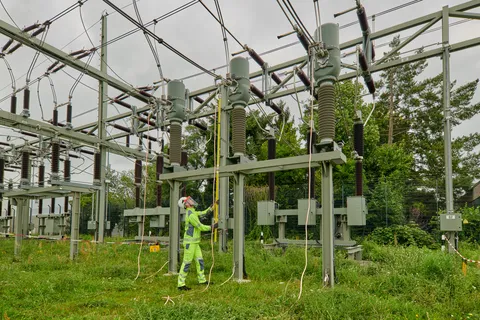

Pértigas de puesta a tierra para líneas aéreas

Para aplicación en instalaciones de exterior
Acoplamiento de embudo robusto de aluminio
Longitud total hasta 6000 mm
Pértiga telescópica ajustable a través de una maneta en cruz
Para bornas roscadas de fase y bornas con husillo largo con pasador

Détails

Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

lorem ipsum — Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

Valores de carga para pértigas de puesta a tierra extensibles

**Anillo ajustable y detendible**
El embudo tiene un anillo ajustable con las funciones siguientes:
- Posición "AUF" [ABIERTO]: La pértiga puede removerse depues de fijar la borna
- Posición "ZU" [CERRADO]: La pértiga y la borna quedan conectados firmemente también despues de fijar el equipo

Pieza terminal con ojete anular (Al/goma) o acoplamiento enchufable para alargar la empuñadura con ojete anular (Al/goma).

Gracias a la atornilladura y el engranaje el acoplamiento de husillo robusto de aluminio facilita una conexión positiva y no positiva.

Telescópica con conexión para pasador

2 Produits

Référence de la pièce 769400 ESTC SQL 4000

GTIN 4013364080881, Clients tariffs no (UE): 82055980, Poids brut: 4.42 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Le produit 769400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769400 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 769500 ESTC SQL 5000

GTIN 4013364080904, Clients tariffs no (UE): 82055980, Poids brut: 5.02 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Le produit 769500 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769500 a été ajouté au panier.

Aller à la boutique en ligne

Telescópica con conexión para pasador y acoplamiento enchufable

1 Produit

Référence de la pièce 769300 ESTC SQL STK 3000

GTIN 4013364080867, Clients tariffs no (UE): 82055980, Poids brut: 3.80 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	sí
Equipo	pértiga de puesta a tierra

Le produit 769300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769300 a été ajouté au panier.

Aller à la boutique en ligne

Varias partes. Pieza de cabezal

Con acoplamiento de bayoneta de aluminio y acoplamiento con tornillo de aluminio para utilizar como pieza terminal.

1 Produit

Référence de la pièce 769503 EST KS SQL 1500

GTIN 4013364003996, Clients tariffs no (UE): 82055980, Poids brut: 2.39 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Diámetro	43 mm

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Equipo	pértiga de puesta a tierra - pieza de cabezal

Le produit 769503 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769503 a été ajouté au panier.

Aller à la boutique en ligne

Varias partes. Pieza intermedia

Con acoplamiento de aluminio con tornillo, clavija con tuerca y parte de casquillo.

1 Produit

Référence de la pièce 769504 EST ZS 1500

GTIN 4013364004559, Clients tariffs no (UE): 82055980, Poids brut: 2.39 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Longitud total (l_G )	1580 mm
Diámetro	43 mm

Le produit 769504 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769504 a été ajouté au panier.

Aller à la boutique en ligne

Varias partes. Pieza terminal

Con enganche y tuerca de acoplo en aluminio con tornillo y pieza terminal con ojete anular.

1 Produit

Référence de la pièce 769505 EST ES 1500

GTIN 4013364004566, Clients tariffs no (UE): 82055980, Poids brut: 2.46 kg, Prix unitaire: 1.00 unidad(es)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Longitud total (l_G )	1590 mm
Diámetro	43 mm

Le produit 769505 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769505 a été ajouté au panier.

Aller à la boutique en ligne
