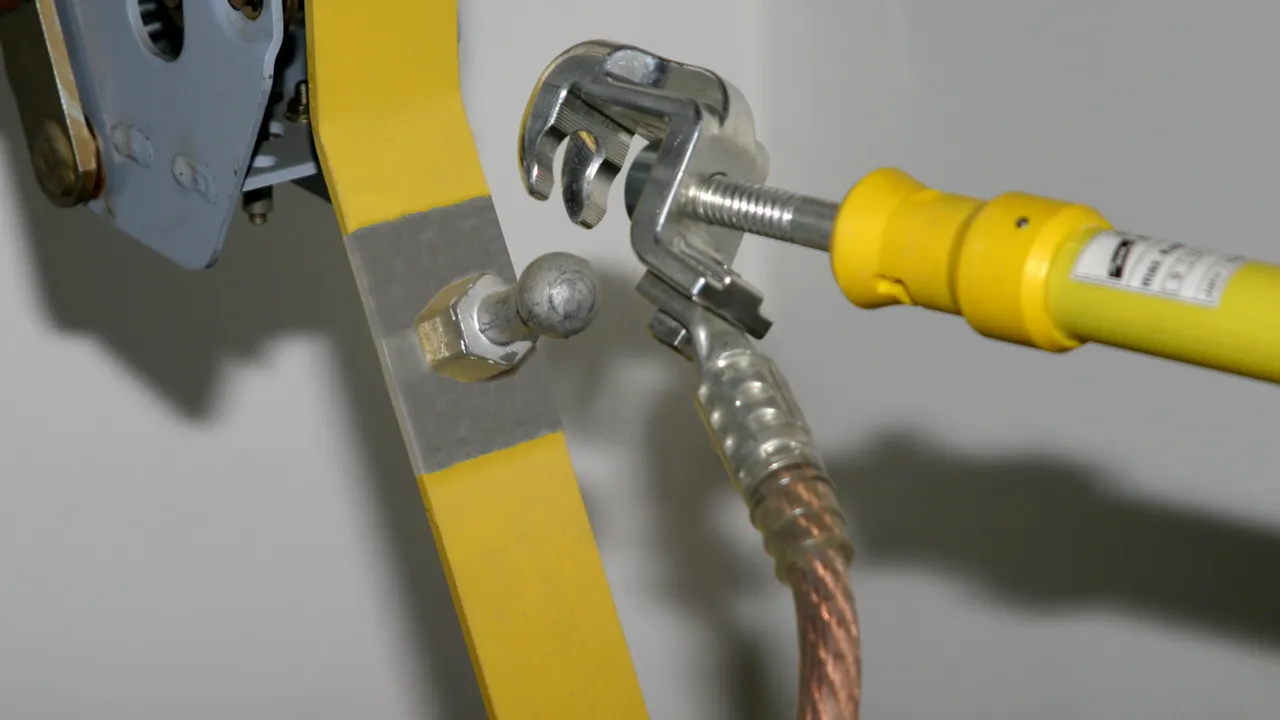

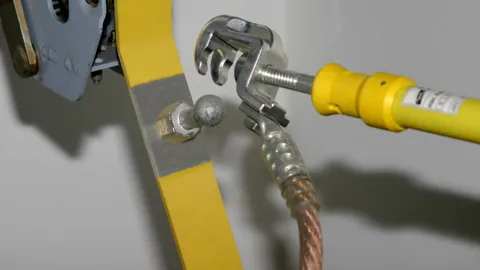

Elementos de conexión para el lado de fase para instalaciones de conmutación
:quality(98)/www.dehn.fr/store/f/44630804/HDVORSCHAU/773234a2_16-9.jpg)
:quality(98)/www.dehn.fr/store/f/44630804/HDVORSCHAU/773234a2_16-9.jpg)
- Para equipar el lado de fase de equipos de puesta a tierra y cortocircuito de hasta cinco polos
- Con protección antitorsión tipo PK1
- Los equipos de puesta a tierra y cortocircuito pueden configurarse a través del configurador EaS
Détails
:quality(98)/www.dehn.fr/store/f/44630809/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630809/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630812/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/44630812/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/44630805/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_ES.jpg)
:quality(98)/www.dehn.fr/store/f/44630805/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_ES.jpg)
:quality(98)/www.dehn.fr/store/f/44630806/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/44630806/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/44630807/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630807/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630808/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.fr/store/f/44630808/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.fr/store/f/44630811/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630811/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.fr/store/f/44630810/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/44630810/HDVORSCHAU/773034.jpg)
Référence de la pièce 772310 KKH 20 SK
GTIN 4013364057593, Clients tariffs no (UE): 85359000, Poids brut: 469.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630817/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/44630817/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/44630818/HDVORSCHAU/772310m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630818/HDVORSCHAU/772310m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772320 KKH 25 SK
GTIN 4013364057432, Clients tariffs no (UE): 85359000, Poids brut: 785.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630824/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.fr/store/f/44630824/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.fr/store/f/44630825/HDVORSCHAU/772320m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630825/HDVORSCHAU/772320m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 772311 KKH 20 SQ
GTIN 4013364057586, Clients tariffs no (UE): 85359000, Poids brut: 482.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630829/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/44630829/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/44630830/HDVORSCHAU/772311m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630830/HDVORSCHAU/772311m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772321 KKH 25 SQ
GTIN 4013364057449, Clients tariffs no (UE): 85359000, Poids brut: 756.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630832/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/44630832/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/44630833/HDVORSCHAU/772321m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630833/HDVORSCHAU/772321m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 772330 KKH 20 D SK
GTIN 4013364069220, Clients tariffs no (UE): 85359000, Poids brut: 560.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630837/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/44630837/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/44630838/HDVORSCHAU/772330m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630838/HDVORSCHAU/772330m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772340 KKH 25 D SK
GTIN 4013364057456, Clients tariffs no (UE): 85359000, Poids brut: 878.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630840/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/44630840/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/44630841/HDVORSCHAU/772340m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630841/HDVORSCHAU/772340m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 772331 KKH 20 D SQ
GTIN 4013364066304, Clients tariffs no (UE): 85359000, Poids brut: 566.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630845/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/44630845/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/44630846/HDVORSCHAU/772331m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630846/HDVORSCHAU/772331m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772341 KKH 25 D SQ
GTIN 4013364057425, Clients tariffs no (UE): 85359000, Poids brut: 902.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630848/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/44630848/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/44630849/HDVORSCHAU/772341m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630849/HDVORSCHAU/772341m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 715314 RBK 25 SQ SN7151
GTIN 4013364132474, Clients tariffs no (UE): 85359000, Poids brut: 1.61 kg, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630854/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630854/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630855/HDVORSCHAU/715314m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630855/HDVORSCHAU/715314m_D.jpg)
Caractéristiques techniques
| Para pernos redondos de contacto Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 715315 RBK 26 SQ SN7255
GTIN 4013364135338, Clients tariffs no (UE): 85359000, Poids brut: 1.60 kg, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630858/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630858/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630859/HDVORSCHAU/715315m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630859/HDVORSCHAU/715315m_D.jpg)
Caractéristiques techniques
| Para pernos redondos de contacto Ø | 26 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 715313 RBK 30 SQ SN7642
GTIN 4013364154971, Clients tariffs no (UE): 85359000, Poids brut: 1.55 kg, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630862/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630862/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630863/HDVORSCHAU/715313m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630863/HDVORSCHAU/715313m_D.jpg)
Caractéristiques techniques
| Para pernos redondos de contacto Ø | 30 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 715312 RBK 35 SQ
GTIN 4013364150386, Clients tariffs no (UE): 85359000, Poids brut: 1.50 kg, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630866/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630866/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/44630867/HDVORSCHAU/715312m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630867/HDVORSCHAU/715312m_D.jpg)
Caractéristiques techniques
| Para pernos redondos de contacto Ø | 35 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 773034 UK 25 SK
GTIN 4013364114562, Clients tariffs no (UE): 85359000, Poids brut: 634.40 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630878/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/44630878/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/44630879/HDVORSCHAU/773034m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/44630879/HDVORSCHAU/773034m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 / 25 mm |
| Para pernos de conexión en T - Anchura de garganta | 15 mm |
| Rd / Fl Margen de apriete | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120*) mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
| *) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales | |
Référence de la pièce 773130 UK 30 SK
GTIN 4013364057722, Clients tariffs no (UE): 85359000, Poids brut: 801.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630881/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.fr/store/f/44630881/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.fr/store/f/44630882/HDVORSCHAU/773130m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/44630882/HDVORSCHAU/773130m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 / 30 mm |
| Para pernos de conexión en T - Anchura de garganta | 18 mm |
| Rd / Fl Margen de apriete | 30 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120*) mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
| *) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales | |
Référence de la pièce 773234 UK 25 SQ
GTIN 4013364114555, Clients tariffs no (UE): 85359000, Poids brut: 660.60 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630888/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/44630888/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/44630889/HDVORSCHAU/773234m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/44630889/HDVORSCHAU/773234m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 / 25 mm |
| Para pernos de conexión en T - Anchura de garganta | 15 mm |
| Rd / Fl Margen de apriete | 20 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120*) mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
| *) ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales | |
Référence de la pièce 773330 UK 30 SQ
GTIN 4013364057760, Clients tariffs no (UE): 85359000, Poids brut: 830.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630891/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.fr/store/f/44630891/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.fr/store/f/44630892/HDVORSCHAU/773330m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/44630892/HDVORSCHAU/773330m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 / 30 mm |
| Para pernos de conexión en T - Anchura de garganta | 18 mm |
| Rd / Fl Margen de apriete | 30 mm |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 120*) mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 33,5 kA |
| Máx. corriente de cortocircuito Ik 1 s | 23,7 kA |
| *) ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales | |
Référence de la pièce 771316 PAS EK SQ 16
GTIN 4013364150393, Clients tariffs no (UE): 85359000, Poids brut: 418.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/44630900/HDVORSCHAU/771316.jpg)
:quality(98)/www.dehn.fr/store/f/44630900/HDVORSCHAU/771316.jpg)
:quality(98)/www.dehn.fr/store/f/44630901/HDVORSCHAU/771316m_D.jpg)
:quality(98)/www.dehn.fr/store/f/44630901/HDVORSCHAU/771316m_D.jpg)
Caractéristiques techniques
| Dimensiones | M16 |
| Protección antitorsión | PK1 |
| Para sección de cable Cu | 16 ... 150 mm2 |
| Máx. corriente de cortocircuito Ik 0,5 s | 42,0 kA |
| Máx. corriente de cortocircuito Ik 1 s | 29,6 kA |
