Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas
:quality(98)/www.dehn.fr/store/f/45692371/HDVORSCHAU/790160a0001.jpg)
:quality(98)/www.dehn.fr/store/f/45692371/HDVORSCHAU/790160a0001.jpg)

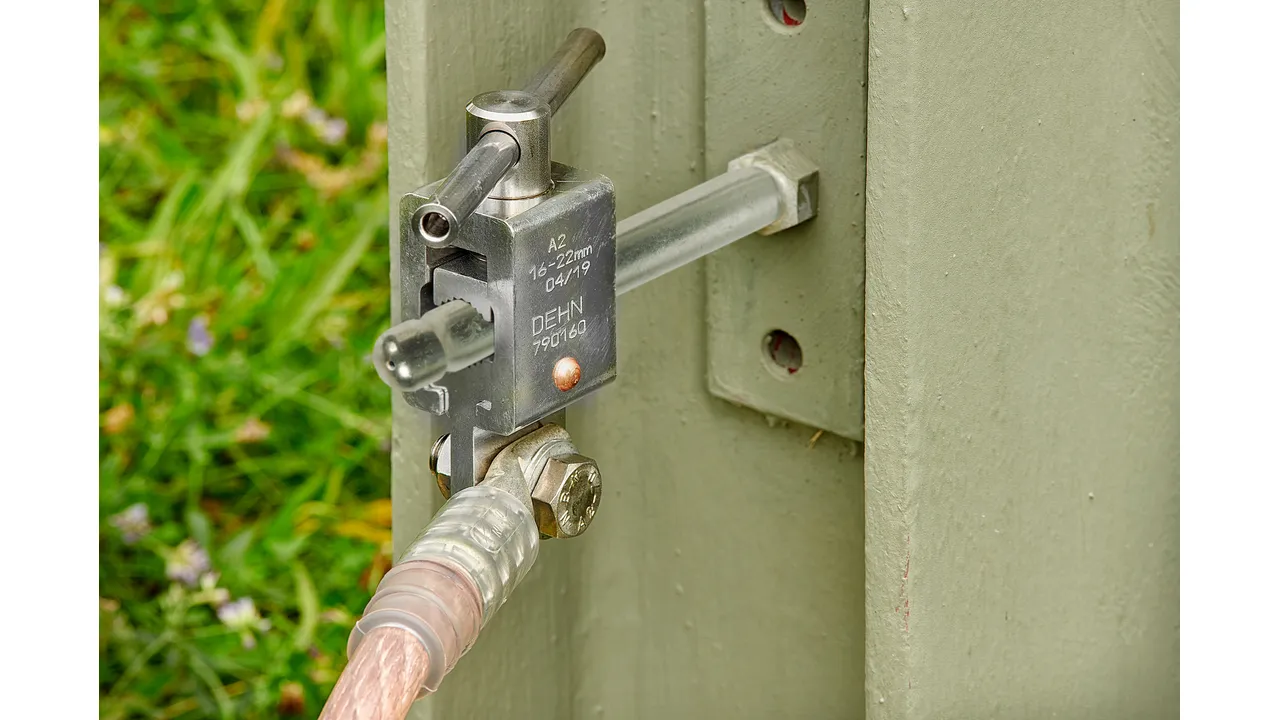

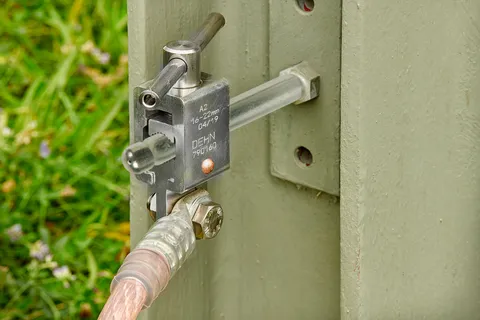

- Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
- Para un margen de apriete hasta 40 mm
- Con protección antitorsión versión PK1 o PK2
- Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS
Détails
:quality(98)/www.dehn.fr/store/f/45692372/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_ES.jpg)
:quality(98)/www.dehn.fr/store/f/45692372/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_ES.jpg)
:quality(98)/www.dehn.fr/store/f/45692373/HDVORSCHAU/792190a1.jpg)
:quality(98)/www.dehn.fr/store/f/45692373/HDVORSCHAU/792190a1.jpg)
Référence de la pièce 774034 UEK 25 FS
GTIN 4013364114586, Clients tariffs no (UE): 85359000, Poids brut: 661.60 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692385/HDVORSCHAU/774034.jpg)
:quality(98)/www.dehn.fr/store/f/45692385/HDVORSCHAU/774034.jpg)
:quality(98)/www.dehn.fr/store/f/45692386/HDVORSCHAU/774034m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692386/HDVORSCHAU/774034m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 / 25 mm |
| Para pernos de conexión en T - Anchura de garganta | 15 mm |
| Rd / Fl Margen de apriete | 20 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 774130 UEK 30 FS
GTIN 4013364057739, Clients tariffs no (UE): 85359000, Poids brut: 780.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692388/HDVORSCHAU/774130.jpg)
:quality(98)/www.dehn.fr/store/f/45692388/HDVORSCHAU/774130.jpg)
:quality(98)/www.dehn.fr/store/f/45692389/HDVORSCHAU/774130m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692389/HDVORSCHAU/774130m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 / 30 mm |
| Para pernos de conexión en T - Anchura de garganta | 18 mm |
| Rd / Fl Margen de apriete | 30 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 774234 UEK 25 HG
GTIN 4013364114593, Clients tariffs no (UE): 85359000, Poids brut: 771.60 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692400/HDVORSCHAU/774234.jpg)
:quality(98)/www.dehn.fr/store/f/45692400/HDVORSCHAU/774234.jpg)
:quality(98)/www.dehn.fr/store/f/45692401/HDVORSCHAU/774234m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692401/HDVORSCHAU/774234m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 / 25 mm |
| Para pernos de conexión en T - Anchura de garganta | 15 mm |
| Rd / Fl Margen de apriete | 20 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 774330 UEK 30 HG
GTIN 4013364057715, Clients tariffs no (UE): 85359000, Poids brut: 941.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692408/HDVORSCHAU/774330.jpg)
:quality(98)/www.dehn.fr/store/f/45692408/HDVORSCHAU/774330.jpg)
:quality(98)/www.dehn.fr/store/f/45692409/HDVORSCHAU/774330m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692409/HDVORSCHAU/774330m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 / 30 mm |
| Para pernos de conexión en T - Anchura de garganta | 18 mm |
| Rd / Fl Margen de apriete | 30 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 774434 UEK 25 SKN
GTIN 4013364114609, Clients tariffs no (UE): 85359000, Poids brut: 712.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692415/HDVORSCHAU/774434.jpg)
:quality(98)/www.dehn.fr/store/f/45692415/HDVORSCHAU/774434.jpg)
:quality(98)/www.dehn.fr/store/f/45692416/HDVORSCHAU/774434m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692416/HDVORSCHAU/774434m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 / 25 mm |
| Para pernos de conexión en T - Anchura de garganta | 15 mm |
| Rd / Fl Margen de apriete | 20 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 774530 UEK 30 SKN
GTIN 4013364057746, Clients tariffs no (UE): 85359000, Poids brut: 700.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692418/HDVORSCHAU/774530.jpg)
:quality(98)/www.dehn.fr/store/f/45692418/HDVORSCHAU/774530.jpg)
:quality(98)/www.dehn.fr/store/f/45692419/HDVORSCHAU/774530m_ES_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/45692419/HDVORSCHAU/774530m_ES_Klemmbereich.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 30 mm |
| Para pernos de conexión en T - Anchura de garganta | 18 mm |
| Rd / Fl Margen de apriete | 30 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
| *) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta. | |
Référence de la pièce 772312 KKH 20 FS
GTIN 4013364054431, Clients tariffs no (UE): 85359000, Poids brut: 480.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692423/HDVORSCHAU/772312.jpg)
:quality(98)/www.dehn.fr/store/f/45692423/HDVORSCHAU/772312.jpg)
:quality(98)/www.dehn.fr/store/f/45692424/HDVORSCHAU/772312m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692424/HDVORSCHAU/772312m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772322 KKH 25 FS
GTIN 4013364054455, Clients tariffs no (UE): 85359000, Poids brut: 747.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692426/HDVORSCHAU/772322.jpg)
:quality(98)/www.dehn.fr/store/f/45692426/HDVORSCHAU/772322.jpg)
:quality(98)/www.dehn.fr/store/f/45692427/HDVORSCHAU/772322m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692427/HDVORSCHAU/772322m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 772313 KKH 20 HG
GTIN 4013364054448, Clients tariffs no (UE): 85359000, Poids brut: 400.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692436/HDVORSCHAU/772313.jpg)
:quality(98)/www.dehn.fr/store/f/45692436/HDVORSCHAU/772313.jpg)
:quality(98)/www.dehn.fr/store/f/45692437/HDVORSCHAU/772313m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692437/HDVORSCHAU/772313m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 20 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 120 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 33,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 23,7 kA |
Référence de la pièce 772323 KKH 25 HG
GTIN 4013364054462, Clients tariffs no (UE): 85359000, Poids brut: 876.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692444/HDVORSCHAU/772323.jpg)
:quality(98)/www.dehn.fr/store/f/45692444/HDVORSCHAU/772323.jpg)
:quality(98)/www.dehn.fr/store/f/45692445/HDVORSCHAU/772323m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692445/HDVORSCHAU/772323m_D.jpg)
Caractéristiques techniques
| Para punto esférico de anclaje Ø | 25 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 775621 EAS EK FM 12
GTIN 4013364102545, Clients tariffs no (UE): 85359000, Poids brut: 311.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692454/HDVORSCHAU/775621.jpg)
:quality(98)/www.dehn.fr/store/f/45692454/HDVORSCHAU/775621.jpg)
:quality(98)/www.dehn.fr/store/f/45692455/HDVORSCHAU/775621m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692455/HDVORSCHAU/775621m_D.jpg)
Caractéristiques techniques
| Dimensiones | M12 |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 775631 EAS EK FM 16
GTIN 4013364102552, Clients tariffs no (UE): 85359000, Poids brut: 290.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692457/HDVORSCHAU/775631.jpg)
:quality(98)/www.dehn.fr/store/f/45692457/HDVORSCHAU/775631.jpg)
:quality(98)/www.dehn.fr/store/f/45692458/HDVORSCHAU/775631m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692458/HDVORSCHAU/775631m_D.jpg)
Caractéristiques techniques
| Dimensiones | M16 |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 775626 EAS EK FS 12
GTIN 4013364102569, Clients tariffs no (UE): 85359000, Poids brut: 343.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692462/HDVORSCHAU/775626.jpg)
:quality(98)/www.dehn.fr/store/f/45692462/HDVORSCHAU/775626.jpg)
:quality(98)/www.dehn.fr/store/f/45692463/HDVORSCHAU/775626m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692463/HDVORSCHAU/775626m_D.jpg)
Caractéristiques techniques
| Dimensiones | M12 x 15 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 775636 EAS EK FS 16
GTIN 4013364102576, Clients tariffs no (UE): 85359000, Poids brut: 350.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692465/HDVORSCHAU/775636.jpg)
:quality(98)/www.dehn.fr/store/f/45692465/HDVORSCHAU/775636.jpg)
:quality(98)/www.dehn.fr/store/f/45692466/HDVORSCHAU/775636m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692466/HDVORSCHAU/775636m_D.jpg)
Caractéristiques techniques
| Dimensiones | M16 x 15 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
Référence de la pièce 790150 EAB RN 16 FS
GTIN 4013364005365, Clients tariffs no (UE): 85359000, Poids brut: 450.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692470/HDVORSCHAU/790150.jpg)
:quality(98)/www.dehn.fr/store/f/45692470/HDVORSCHAU/790150.jpg)
:quality(98)/www.dehn.fr/store/f/45692471/HDVORSCHAU/790150m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692471/HDVORSCHAU/790150m_D.jpg)
Caractéristiques techniques
| Dimensiones | Ø16 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 150*) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 42,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
| *) para longitudes de cable > 4000 mm: máx. hasta 95 mm2 (26,5 kA / 0,5 s) | |
Référence de la pièce 790160 EAB RN 16 SKN
GTIN 4013364018693, Clients tariffs no (UE): 85359000, Poids brut: 737.40 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692475/HDVORSCHAU/790160.jpg)
:quality(98)/www.dehn.fr/store/f/45692475/HDVORSCHAU/790160.jpg)
:quality(98)/www.dehn.fr/store/f/45692476/HDVORSCHAU/790160m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692476/HDVORSCHAU/790160m_D.jpg)
Caractéristiques techniques
| Dimensiones | Ø16 mm |
| Protección antitorsión | PK2 |
| Para sección del cable Cu | 16 ... 150**) mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 29,6 kA |
| Corriente máx. de cortocircuito Ik 1 s | 29,6 kA |
| **) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión Ik 1 s | |
Référence de la pièce 792190 EFK FL40 SKN
GTIN 4013364068315, Clients tariffs no (UE): 85359000, Poids brut: 1.32 kg, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692480/HDVORSCHAU/792190.jpg)
:quality(98)/www.dehn.fr/store/f/45692480/HDVORSCHAU/792190.jpg)
:quality(98)/www.dehn.fr/store/f/45692481/HDVORSCHAU/792190m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692481/HDVORSCHAU/792190m_D.jpg)
Caractéristiques techniques
| Margen de apriete | hasta 40 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 95 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 26,5 kA |
| Corriente máx. de cortocircuito Ik 1 s | 18,7 kA |
Référence de la pièce 792030 EFK FL30 SKN
GTIN 4013364005853, Clients tariffs no (UE): 85359000, Poids brut: 610.00 g, Prix unitaire: 1.00 unidad(es)
Images
:quality(98)/www.dehn.fr/store/f/45692485/HDVORSCHAU/792030.jpg)
:quality(98)/www.dehn.fr/store/f/45692485/HDVORSCHAU/792030.jpg)
:quality(98)/www.dehn.fr/store/f/45692486/HDVORSCHAU/792030m_D.jpg)
:quality(98)/www.dehn.fr/store/f/45692486/HDVORSCHAU/792030m_D.jpg)
Caractéristiques techniques
| Margen de apriete | hasta 30 mm |
| Protección antitorsión | PK1 |
| Para sección del cable Cu | 16 ... 50 mm2 |
| Corriente máx. de cortocircuito Ik 0,5 s | 14,0 kA |
| Corriente máx. de cortocircuito Ik 1 s | 9,9 kA |
