Varilla de cortocircuito

Cree simplemente la adecuada barra de cortocircuito online
Configuración individual
Verificación de plausibilidad permanente en el trasfondo
Con ranura longitudinal para un contacto seguro
Alta resistencia a cortocircuitos hasta máx. 130 kA/0,5 s para instalaciones de baja tensión (BT) y 80 kA/0,5 s para sistemas de media tensión (MT)
Manejo con pértigas de puesta a tierra, versión con husillo hexagonal o husillo con pasador
Otras longitudes de barras o cables de tierra pueden seleccionarse online a través del configurador EaS

Détails

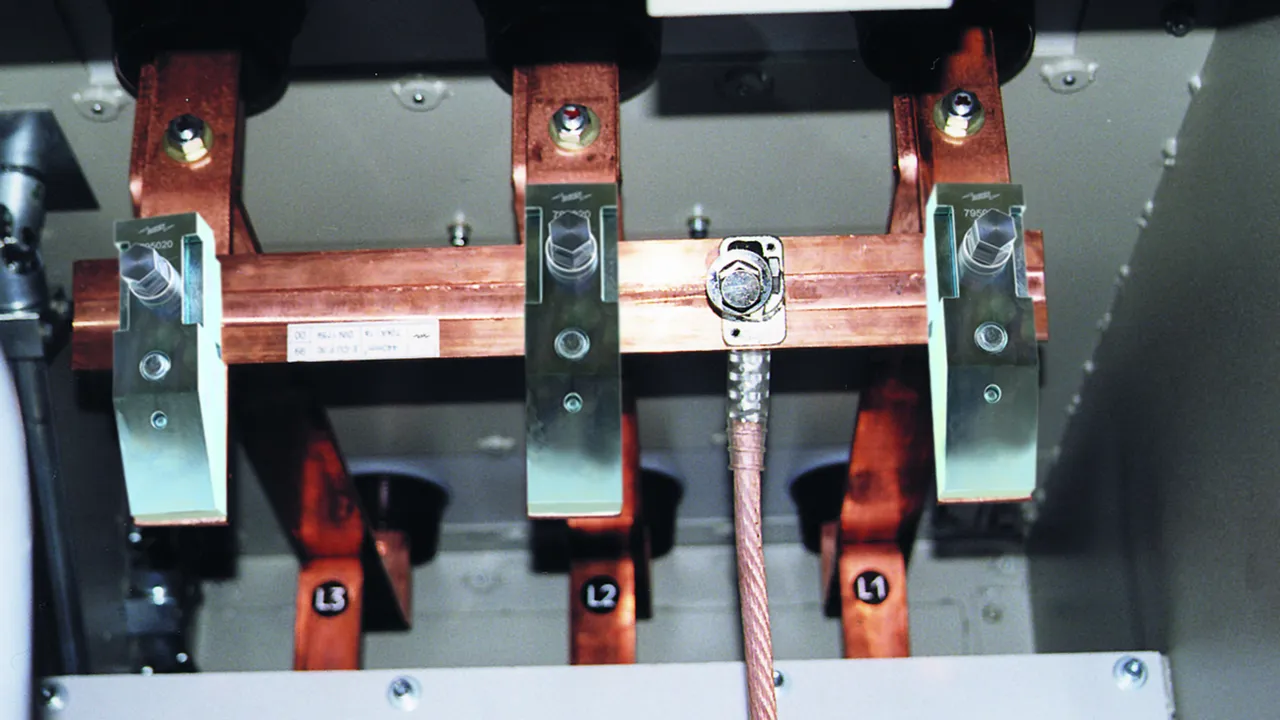

Punto fijo de apriete montado sobre una barra colectora y barra de cortocircuito colocada

lorem ipsum — Punto fijo de apriete montado sobre una barra colectora y barra de cortocircuito colocada

**SQ:** Husillo con pasador (versión bayoneta)

Varilla de cortocircuito de cobre

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Produits

Référence de la pièce VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Clients tariffs no (UE): 85359000, Poids brut: 6.18 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	130 kA
Máx. corriente de cortocircuito I_k1 s	90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	130 kA
Máx. corriente de cortocircuito I_k1 s	90 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Le produit VL2FG28 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VL2FG28 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Clients tariffs no (UE): 85359000, Poids brut: 6.14 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	130 kA
Máx. corriente de cortocircuito I_k1 s	90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	130 kA
Máx. corriente de cortocircuito I_k1 s	90 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Le produit VHNEFQE a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VHNEFQE a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	525 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	80 kA
Máx. corriente de cortocircuito I_k1 s	80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	525 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	80 kA
Máx. corriente de cortocircuito I_k1 s	80 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Le produit VV7M6CQ a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VV7M6CQ a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	525 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	80 kA
Máx. corriente de cortocircuito I_k1 s	80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	525 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	80 kA
Máx. corriente de cortocircuito I_k1 s	80 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Le produit V5DHK24 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit V5DHK24 a été ajouté au panier.

Aller à la boutique en ligne

Varilla de cortocircuito de aluminio

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Produits

Référence de la pièce VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	90 kA
Máx. corriente de cortocircuito I_k1 s	64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	90 kA
Máx. corriente de cortocircuito I_k1 s	64 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Le produit VNRLBXU a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VNRLBXU a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	90 kA
Máx. corriente de cortocircuito I_k1 s	64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Máx. corriente de cortocircuito I_k0,5 s	90 kA
Máx. corriente de cortocircuito I_k1 s	64 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Le produit VP33XYL a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VP33XYL a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	675 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	60 kA
Máx. corriente de cortocircuito I_k1 s	60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	675 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	60 kA
Máx. corriente de cortocircuito I_k1 s	60 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Le produit VSJ3Y6N a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VSJ3Y6N a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Caractéristiques techniques

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	675 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	60 kA
Máx. corriente de cortocircuito I_k1 s	60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	675 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Máx. corriente de cortocircuito I_k0,5 s	60 kA
Máx. corriente de cortocircuito I_k1 s	60 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Le produit VANH53Y a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VANH53Y a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

Varilla de cortocircuito

Détails

Varilla de cortocircuito de cobre

Référence de la pièce VL2FG28 KS SQ C NS VL2FG28

Le produit VL2FG28 a été ajouté au bloc-notes

Le produit VL2FG28 a été ajouté au panier.

Référence de la pièce VHNEFQE KS SK C NS VHNEFQE

Le produit VHNEFQE a été ajouté au bloc-notes

Le produit VHNEFQE a été ajouté au panier.

Référence de la pièce VV7M6CQ KSX SQ C MS VV7M6CQ

Le produit VV7M6CQ a été ajouté au bloc-notes

Le produit VV7M6CQ a été ajouté au panier.

Référence de la pièce V5DHK24 KSX SK C MS V5DHK24

Le produit V5DHK24 a été ajouté au bloc-notes

Le produit V5DHK24 a été ajouté au panier.

Varilla de cortocircuito de aluminio

Référence de la pièce VNRLBXU KS SQ A NS VNRLBXU

Le produit VNRLBXU a été ajouté au bloc-notes

Le produit VNRLBXU a été ajouté au panier.

Référence de la pièce VP33XYL KS SK A NS VP33XYL

Le produit VP33XYL a été ajouté au bloc-notes

Le produit VP33XYL a été ajouté au panier.

Référence de la pièce VSJ3Y6N KSX SQ A MS VSJ3Y6N

Le produit VSJ3Y6N a été ajouté au bloc-notes

Le produit VSJ3Y6N a été ajouté au panier.

Référence de la pièce VANH53Y KSX SK A MS VANH53Y

Le produit VANH53Y a été ajouté au bloc-notes

Le produit VANH53Y a été ajouté au panier.
