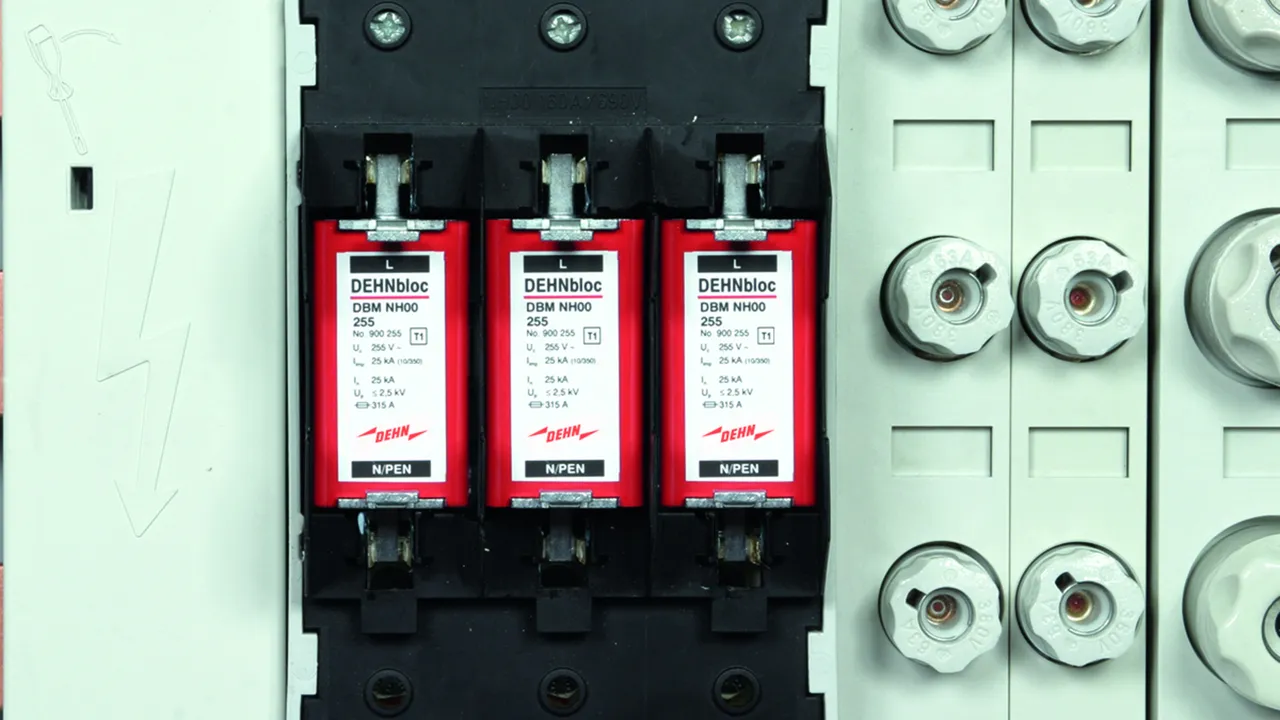

DEHNbloc Maxi

Continuité de service accrue des installations grâce à la technologie de limitation du courant de suite « RADAX-Flow »
Non déclenchement d'un fusible 35 A gG jusqu'à des courants de court-circuit de 50 kA_eff
Haute capacité d'écoulement du courant de foudre
Directement coordonné avec les parafoudres DEHNguard sans nécessiter de longueur de câble ou d'inductance supplémentaire
Type NH de taille 00
Bas niveau de protection

Détails

Parafoudre coordonné unipolaire type NH de taille 00 pour le système TN-C et TN-S avec une tension nominale de 230 / 400 V.

1 Produit

GTIN 4013364125773, Clients tariffs no (UE): 85363090, Poids brut: 208.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DBM NH00 255
Référence: 900255
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG

SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Nombre de ports	1
Montage sur	Socle fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	selon le montage
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
