Bornes de mise à la terre universelles

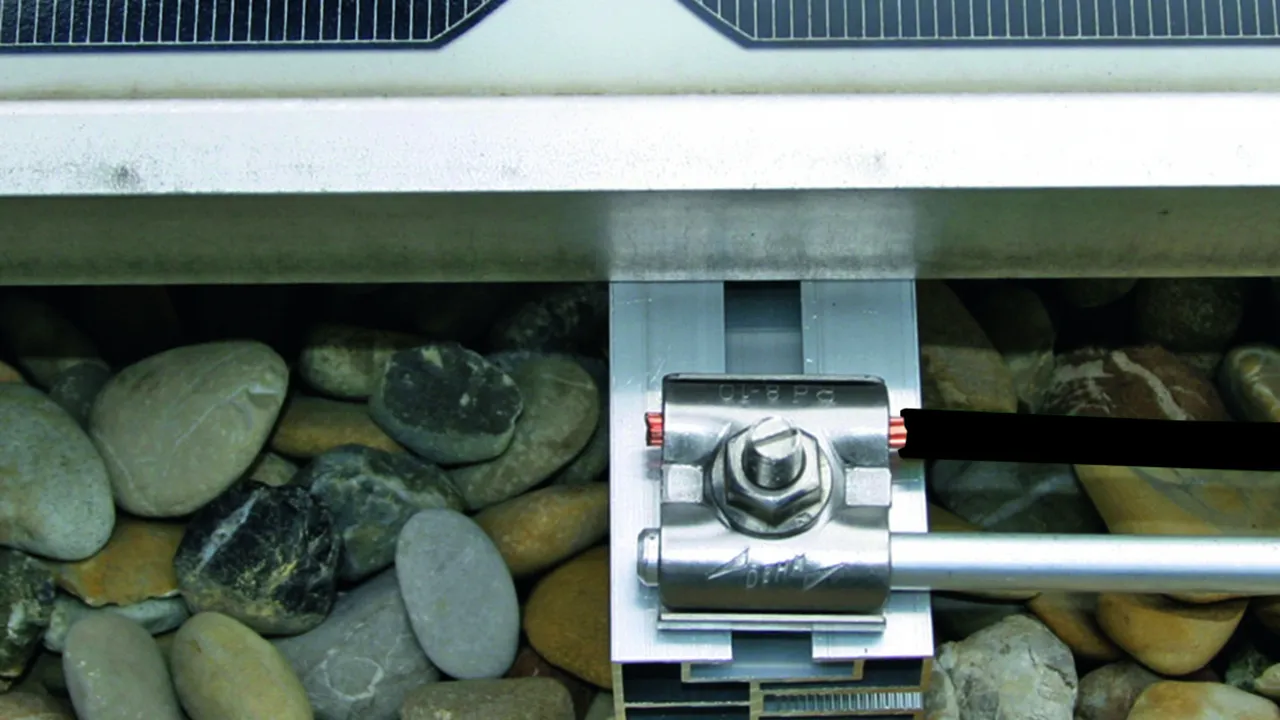

Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre selon NF EN 62305-3.
Grâce à la plaquette intermédiaire en INOX, des conducteurs de différents matériaux (Cu, Al, St/tZn et INOX) peuvent être connectés aux systèmes de montage usuels, comme par ex. en Al, sans qu'il ait de risque de corrosion.

Avec vis à tête rectangulaire M8 et écrou à embase crantée

2 Produits

Référence de la pièce 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN 4013364512320, Clients tariffs no (UE): 85359000, Poids brut: 59.02 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Borne de mise à la terre universelle avec vis à tête rectangulaire M8x25 mm INOX
Bornes de mise à la terre pour l’intégration
des systèmes de montage, par ex. des systèmes photovoltaïques
dans l’installation de mise à la terre et d’équilibrage de potentiel
et la liaison équipotentielle pour la protection contre la foudre
avec vis M8x25 mm et écrou à embase crantée
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM8X25 V2A
Référence: 540249
ou équivalent



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête rectangulaire M8 x 25 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test

Le produit 540249 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540249 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN 4013364138650, Clients tariffs no (UE): 85359000, Poids brut: 61.60 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Borne de mise à la terre universelle avec vis à tête rectangulaire M8x30 mm INOX
Bornes de mise à la terre pour l’intégration
des systèmes de montage, par ex. des systèmes photovoltaïques
dans l’installation de mise à la terre et d’équilibrage de potentiel
et la liaison équipotentielle pour la protection contre la foudre
avec vis M8x30 mm et écrou à embase crantée
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM8 V2A
Référence: 540250
ou équivalent

Certificats



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis vis à tête rectangulaire M8 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test

Le produit 540250 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540250 a été ajouté au panier.

Aller à la boutique en ligne

Avec vis à tête rectangulaire M10 et écrou à embase crantée

2 Produits

Référence de la pièce 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN 4013364138667, Clients tariffs no (UE): 85359000, Poids brut: 61.60 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM10 V2A
Référence: 540260
ou équivalent

Certificats



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête marteau (23 x 11 mm), M10 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 540260 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540260 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN 4013364449237, Clients tariffs no (UE): 85359000, Poids brut: 79.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSBM10 V2A
Référence: 540262
ou équivalent

Certificats



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête marteau (31 x 13 mm), M10 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 540262 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540262 a été ajouté au panier.

Aller à la boutique en ligne

Avec vis à tête bombée et écrou self-lock à roulement dentelé

1 Produit

Référence de la pièce 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN 4013364449244, Clients tariffs no (UE): 85359000, Poids brut: 80.76 g, Prix unitaire: 10.00 pièce(s)

Images

Plus d'informations

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Référence: 540263
ou équivalent

Certificats



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis eM10 x 35 mm
Matériau - vis / écrou INOX

Le produit 540263 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540263 a été ajouté au panier.

Aller à la boutique en ligne

Plaquette et attache double séparées avec trou carré pour vis M8

1 Produit

Référence de la pièce 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN 4013364138674, Clients tariffs no (UE): 85359000, Poids brut: 37.88 g, Prix unitaire: 100.00 pièce(s)

Images

Plus d'informations

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Sans vis M8 et écrou.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL9 V2A
Référence: 540251
ou équivalent



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2

Le produit 540251 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540251 a été ajouté au panier.

Aller à la boutique en ligne

Plaquette et attache double séparées avec trou carré pour vis M10

1 Produit

Référence de la pièce 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN 4013364138681, Clients tariffs no (UE): 85359000, Poids brut: 36.52 g, Prix unitaire: 100.00 pièce(s)

Images

Plus d'informations

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 V2A
Référence: 540261
ou équivalent



Caractéristiques techniques

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2

Le produit 540261 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540261 a été ajouté au panier.

Aller à la boutique en ligne
