EXFS L / EXFS KU

Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
Version conforme à l'équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d'explosion (zone 2)
Enveloppe en zinc moulé sous pression avec calotte en matière plastique et un raccordement conducteur flexible

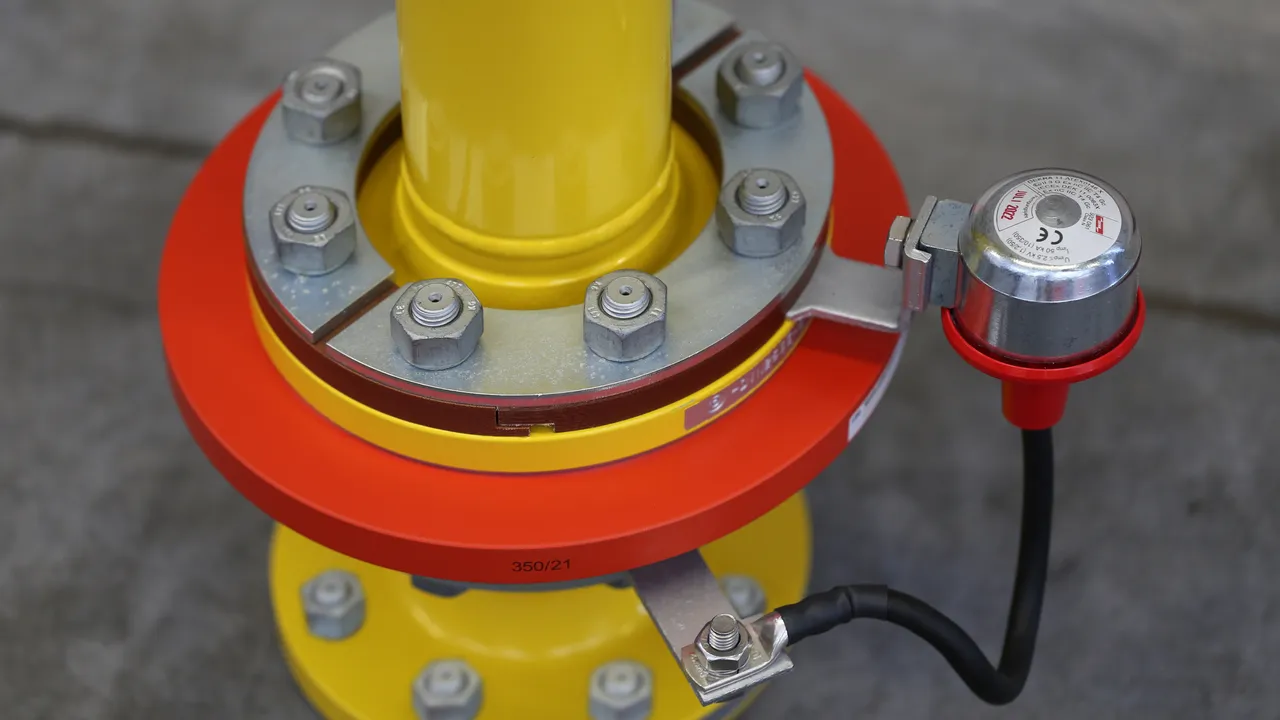

Pour le pontage de pièces d'isolement, de flasques d'isolement etc. sur des segments de tuyaux protégés cathodiquement contre la corrosion
Résistant à de fortes décharges
Certification selon spécification ATEX 2014/34/EU et CEIEx

Détails

EXFS L

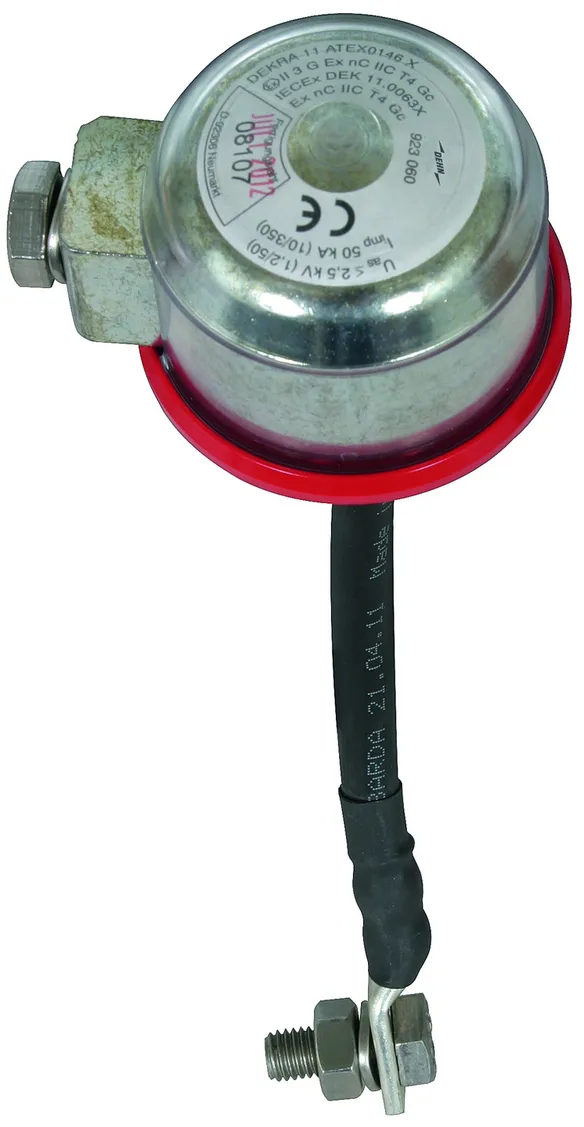

Éclateur de ligne Ex pour le montage en surface.

3 Produits

Référence de la pièce 923060 EXFS L100

GTIN 4013364038899, Clients tariffs no (UE): 85369095, Poids brut: 805.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3

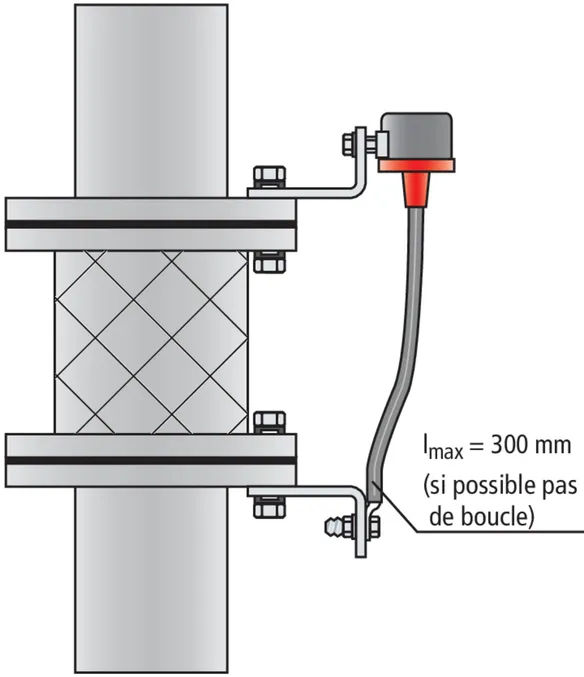

Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 100 mm
Bride : 20-130 mm

produit : DEHN
Type: EXFS L100
Référence: 923060
ou équivalent

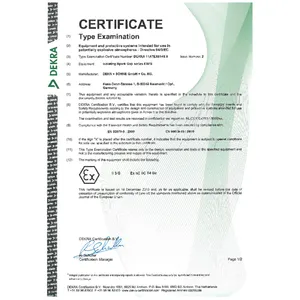

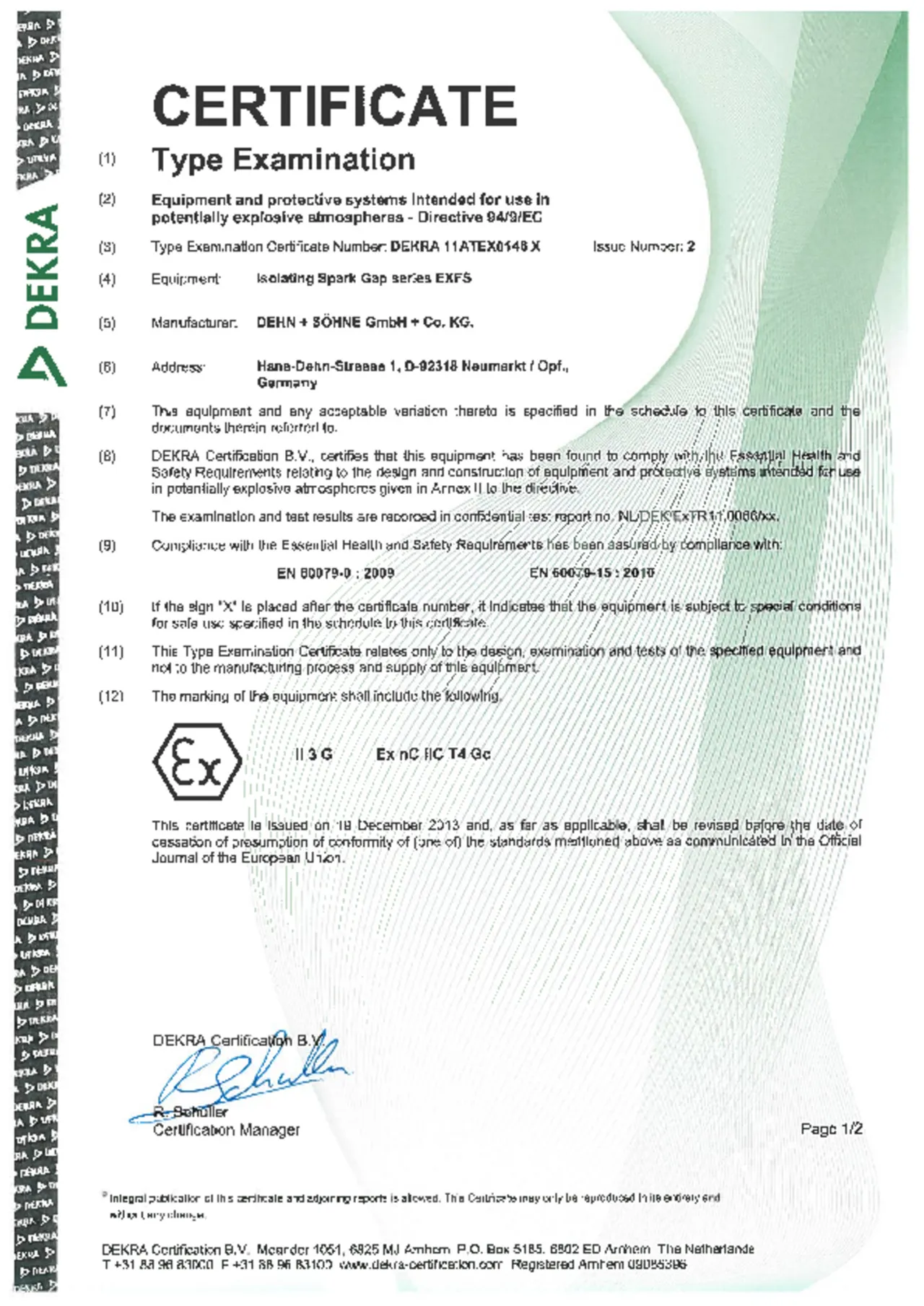

Certificats

Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc

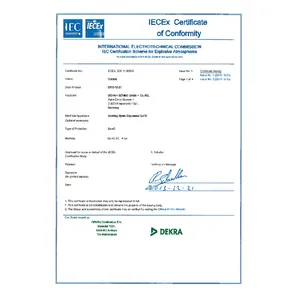

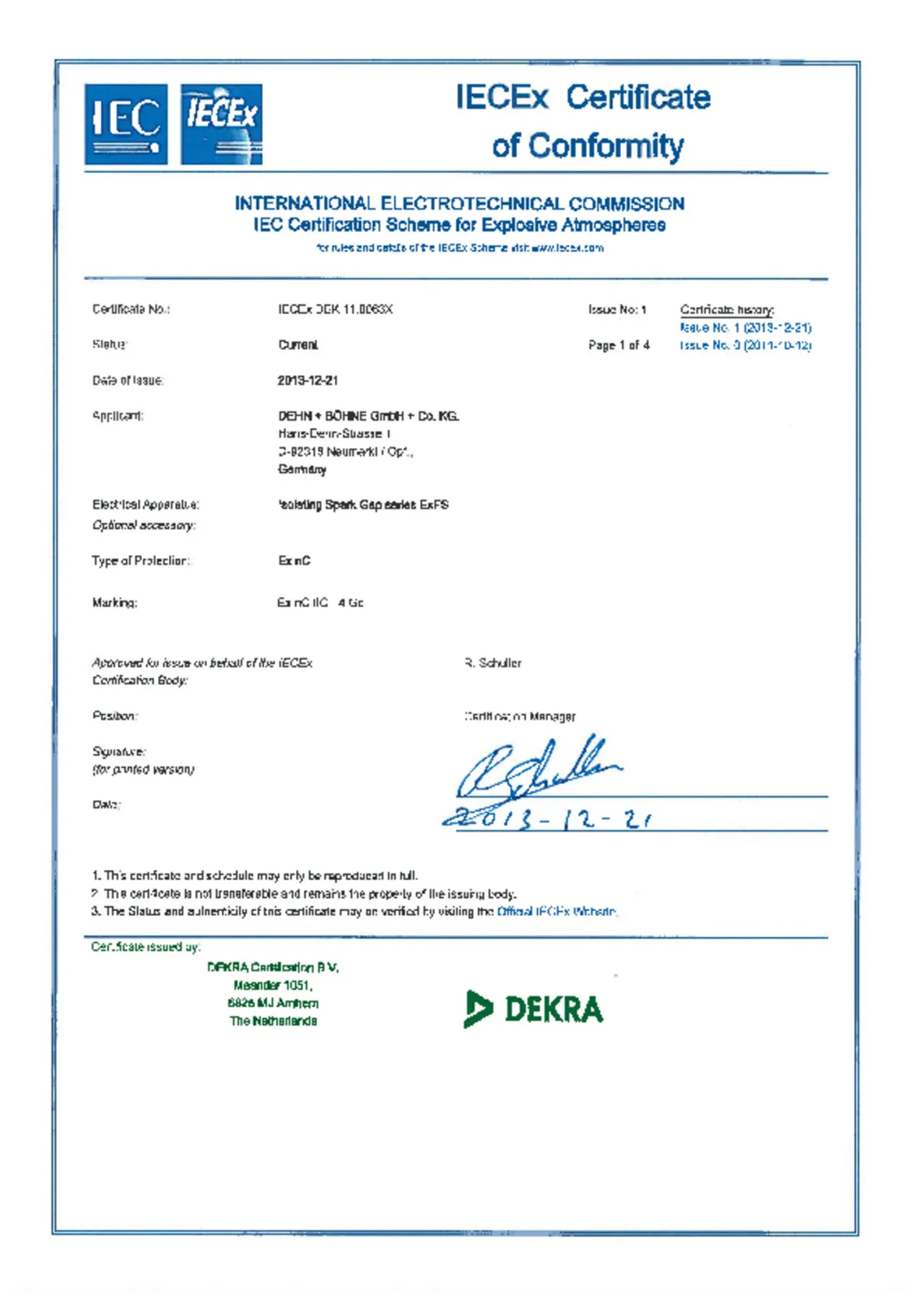

Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	100 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc

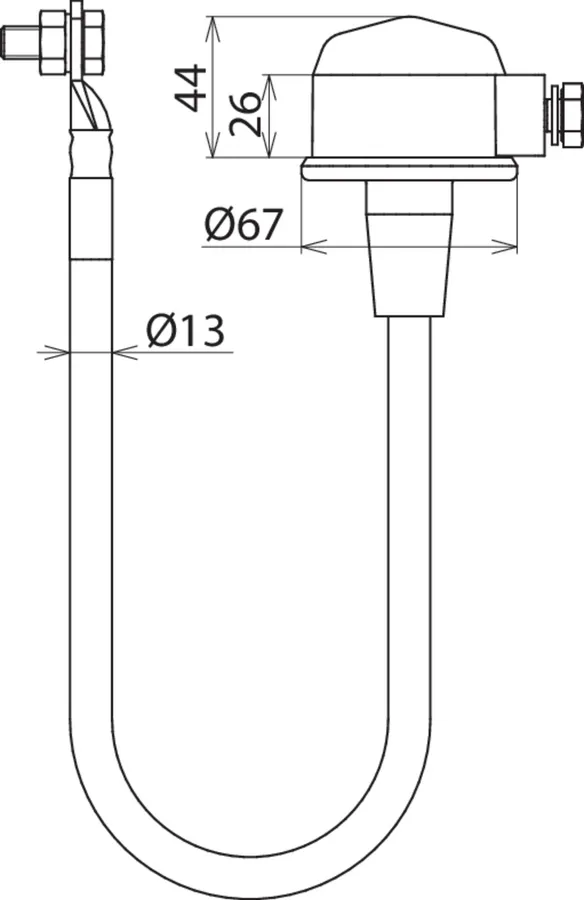

Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	100 mm
Approprié pour taille de flasques	20-130 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Le produit 923060 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 923060 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 923061 EXFS L200

GTIN 4013364038905, Clients tariffs no (UE): 85369095, Poids brut: 830.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 200 mm
Bride : 120-130 mm

produit : DEHN
Type: EXFS L200
Référence: 923061
ou équivalent

Certificats

Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	200 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	200 mm
Approprié pour taille de flasques	120-230 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Le produit 923061 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 923061 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 923062 EXFS L300

GTIN 4013364038912, Clients tariffs no (UE): 85369095, Poids brut: 861.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 300 mm
Bride : 220-320 mm

produit : DEHN
Type: EXFS L300
Référence: 923062
ou équivalent

Certificats

Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	300 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	300 mm
Approprié pour taille de flasques	220-320 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Le produit 923062 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 923062 a été ajouté au panier.

Aller à la boutique en ligne

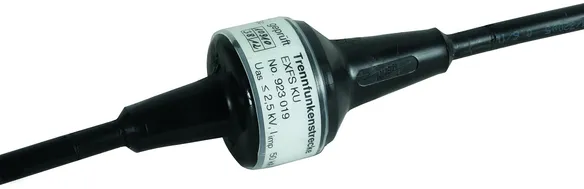

EXFS KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Produit

Référence de la pièce 923019 EXFS KU

GTIN 4013364033177, Clients tariffs no (UE): 85369095, Poids brut: 1.72 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

fichiers CAO

produit : DEHN
Type: EXFS KU
Référence: 923019
ou équivalent

Certificats

Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	2x env. 1500 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc

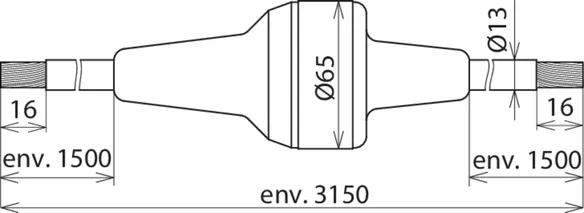

Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	NYY-J-1x25 mm²
Longueur de câble	2x env. 1500 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Le produit 923019 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 923019 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Détails

EXFS L

Référence de la pièce 923060 EXFS L100

Le produit 923060 a été ajouté au bloc-notes

Le produit 923060 a été ajouté au panier.

Référence de la pièce 923061 EXFS L200

Le produit 923061 a été ajouté au bloc-notes

Le produit 923061 a été ajouté au panier.

Référence de la pièce 923062 EXFS L300

Le produit 923062 a été ajouté au bloc-notes

Le produit 923062 a été ajouté au panier.

EXFS KU

Référence de la pièce 923019 EXFS KU

Le produit 923019 a été ajouté au bloc-notes

Le produit 923019 a été ajouté au panier.

EXFS L / EXFS KU

Détails

EXFS L

Référence de la pièce 923060 EXFS L100

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 923060 a été ajouté au bloc-notes

Le produit 923060 a été ajouté au panier.

Référence de la pièce 923061 EXFS L200

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 923061 a été ajouté au bloc-notes

Le produit 923061 a été ajouté au panier.

Référence de la pièce 923062 EXFS L300

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 923062 a été ajouté au bloc-notes

Le produit 923062 a été ajouté au panier.

EXFS KU

Référence de la pièce 923019 EXFS KU

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 923019 a été ajouté au bloc-notes

Le produit 923019 a été ajouté au panier.
