Référence de la pièce 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Clients tariffs no (UE): 85363090, Poids brut: 519.19 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

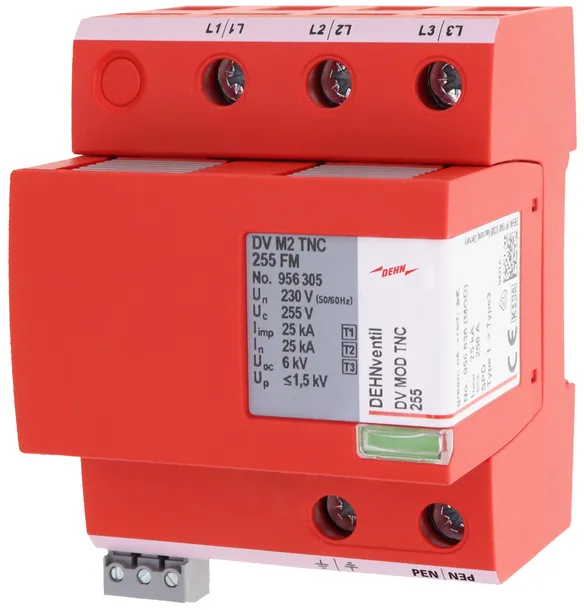

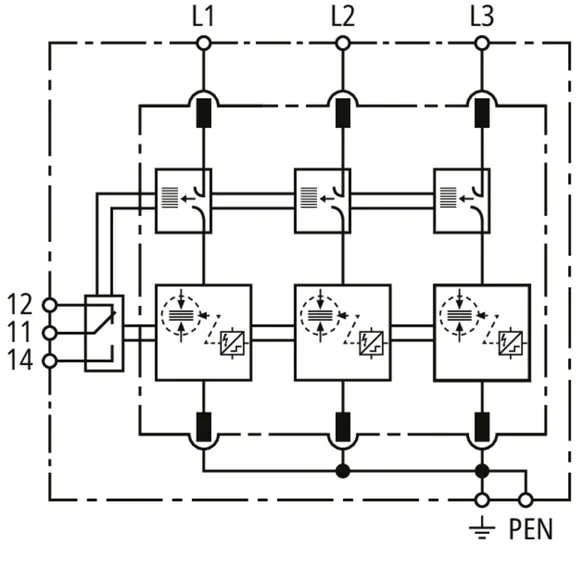

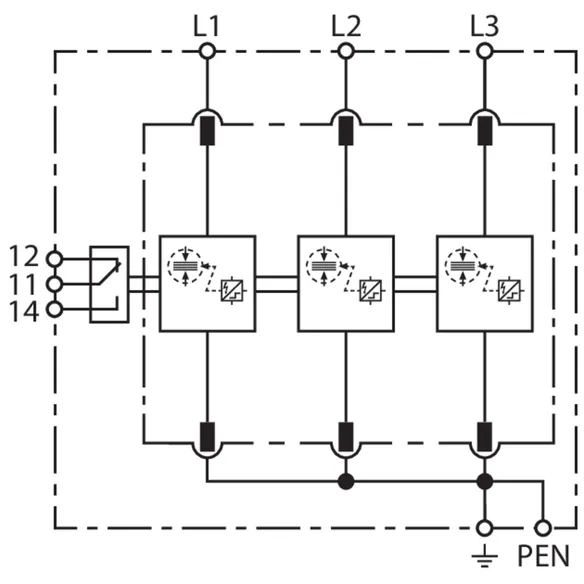

Parafoudre combiné modulaire DEHNventil M2 TNC 255 FM
Parafoudre combiné enfichable, modulaire, tripolaire
pour systèmes TN-C 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 75 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TNC 255 FM
Référence: 956305
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3/ Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3/ Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN] (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

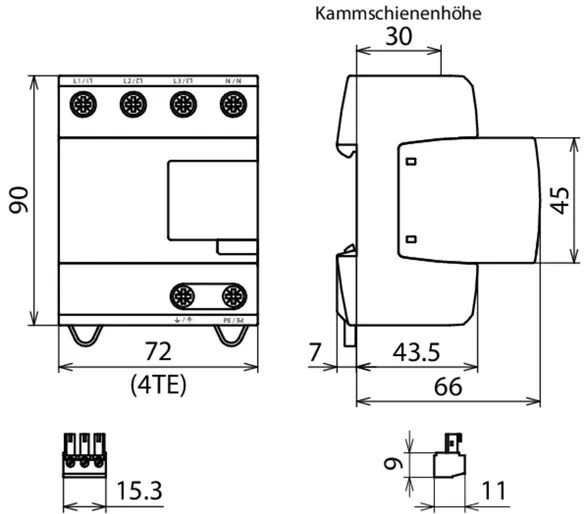

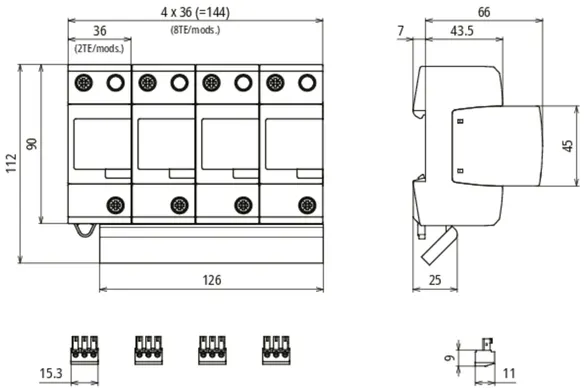

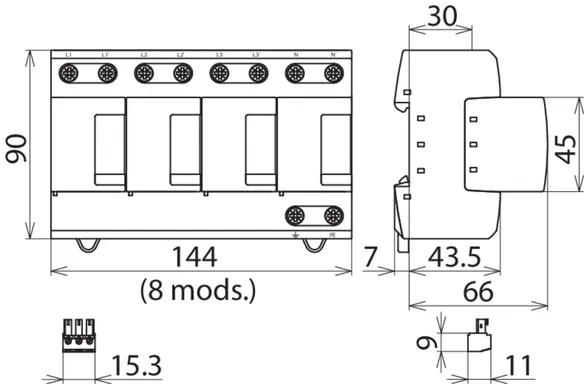

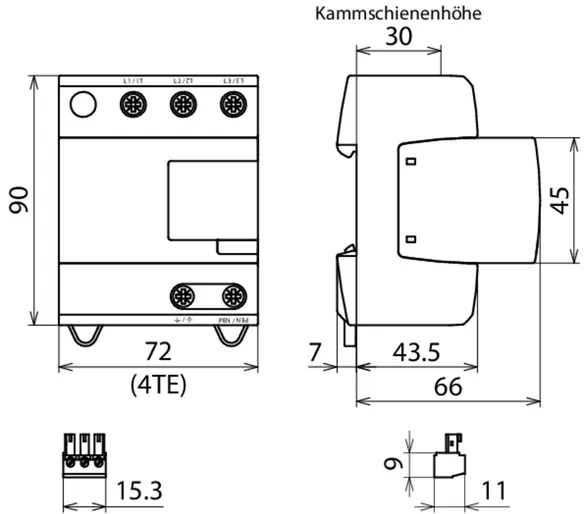

Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Le produit 956305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 956305 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Clients tariffs no (UE): 85363090, Poids brut: 583.68 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

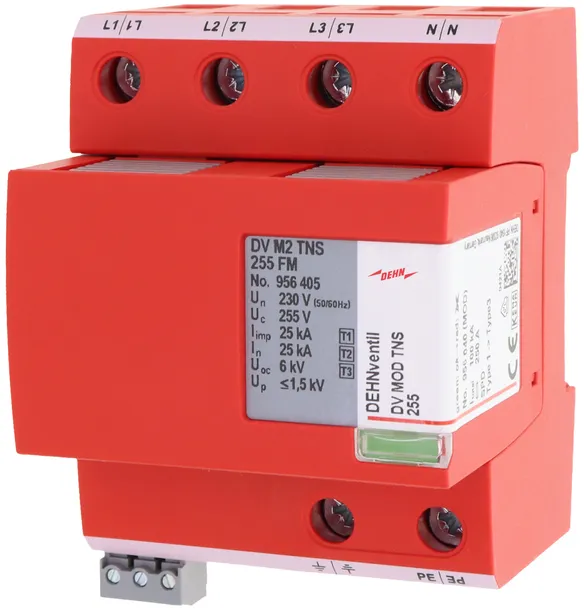

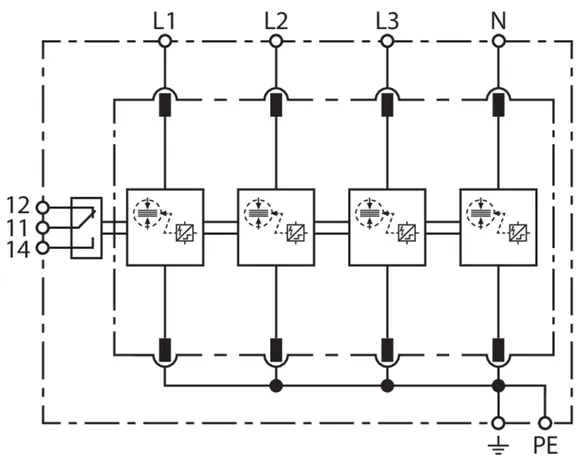

Parafoudre combiné modulaire DEHNventil M2 TNS 255 FM
Parafoudre combiné enfichable, modulaire, quadripolaire
pour systèmes TN(C)-S 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TNS 255 FM
Référence: 956405
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

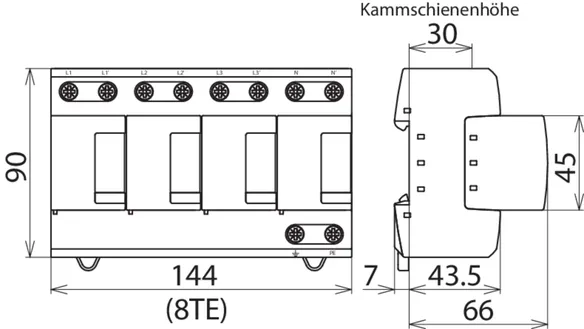

Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Le produit 956405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 956405 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 956315 DV M2 TT 255 FM

GTIN 4013364528963, Clients tariffs no (UE): 85363090, Poids brut: 596.81 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

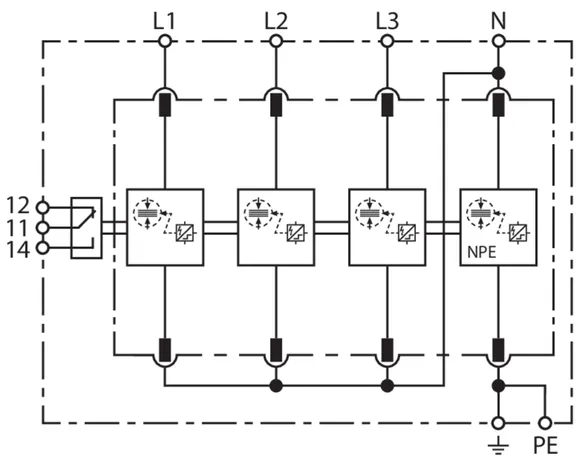

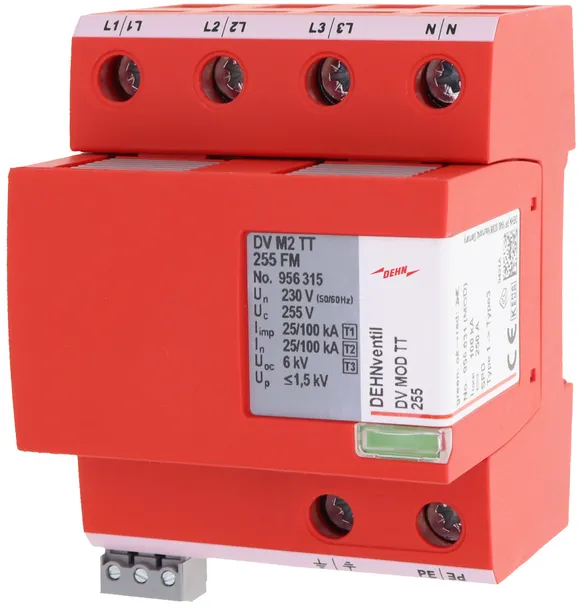

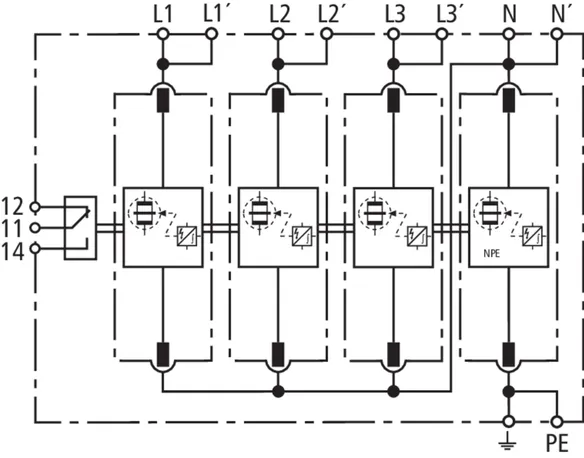

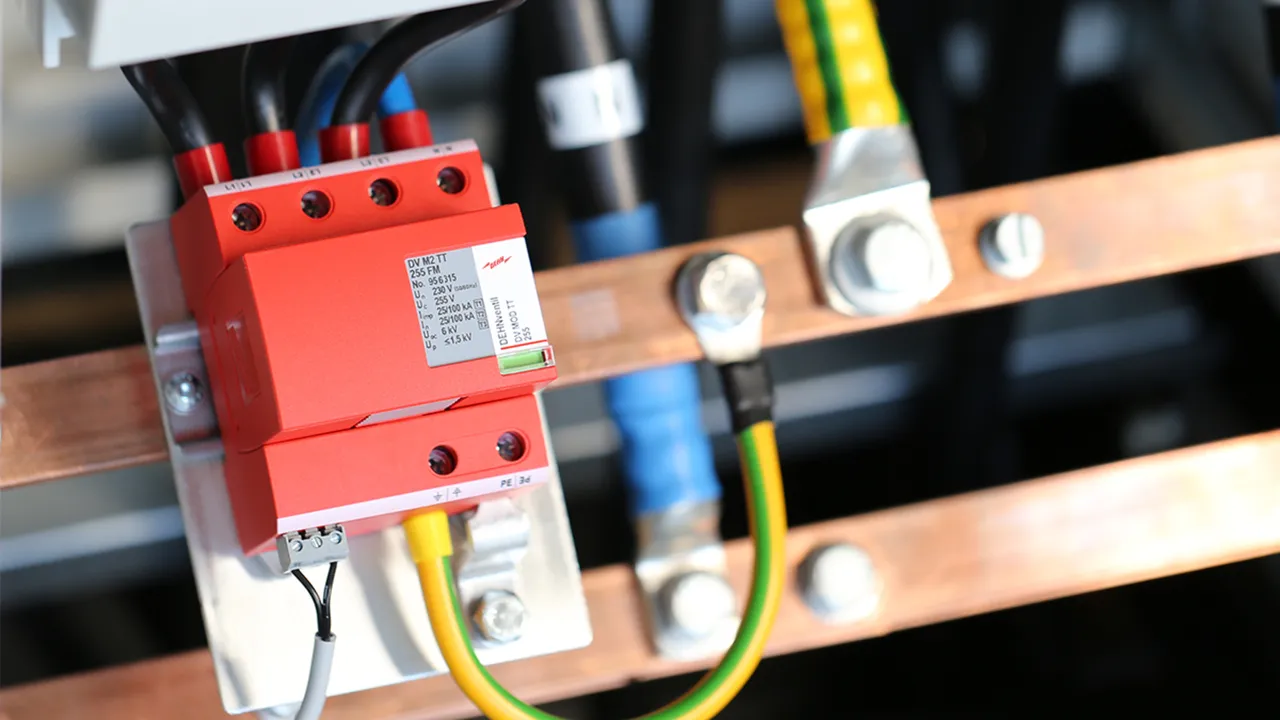

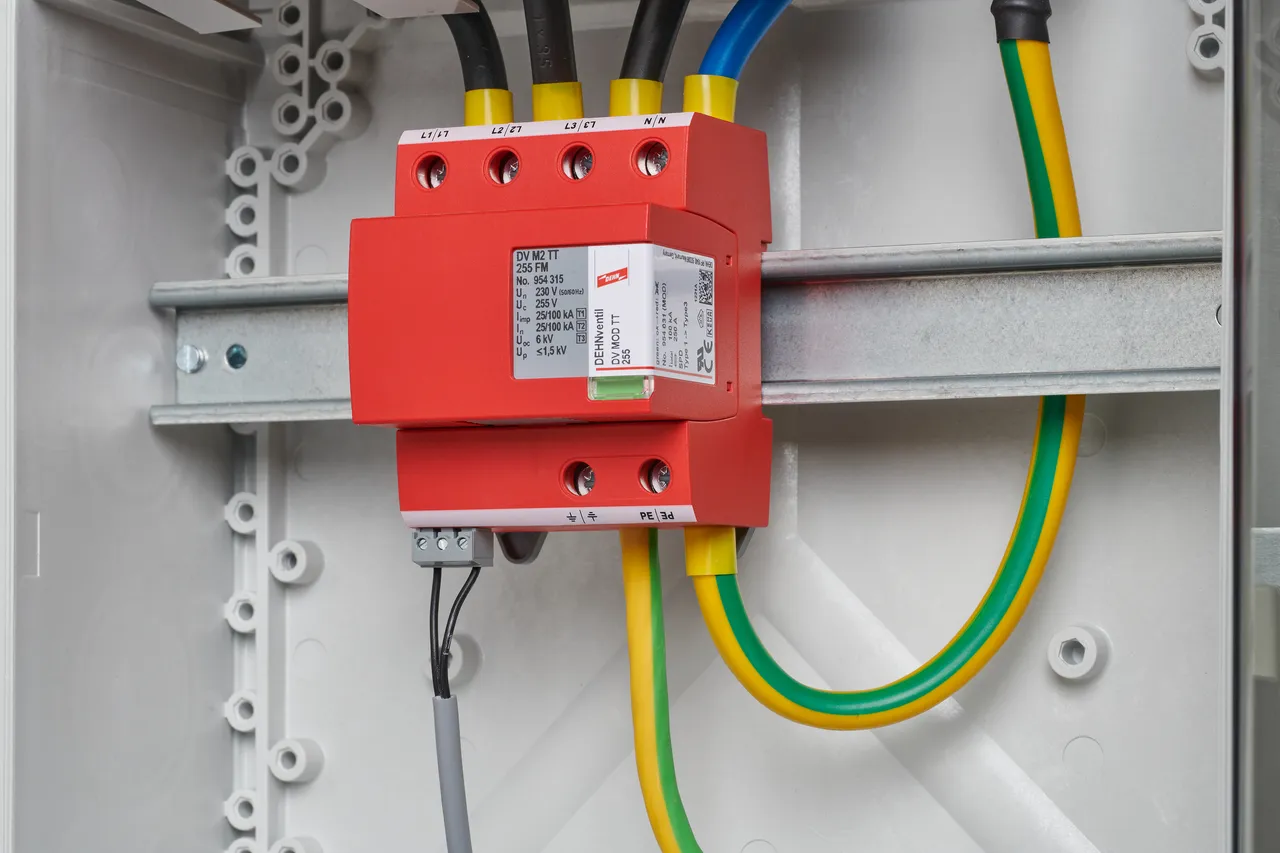

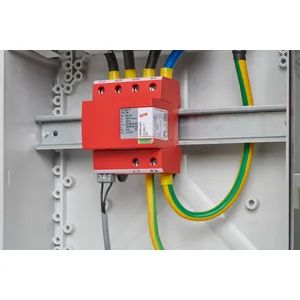

Parafoudre combiné modulaire DEHNventil M2 TT 255 FM
Parafoudre combiné enfichable, modulaire, quadripolaire
pour systèmes TT et TN(C)-S 230/400 V, largeur 4 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TT 255 FM
Référence: 956315
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Le produit 956315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 956315 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 956205 DV M2 TN 255 FM

GTIN 4013364510579, Clients tariffs no (UE): 85363090, Poids brut: 311.29 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

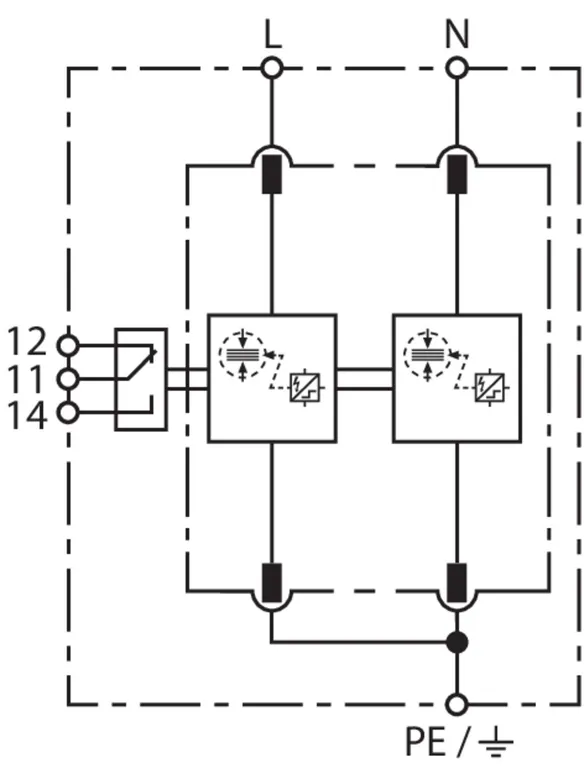

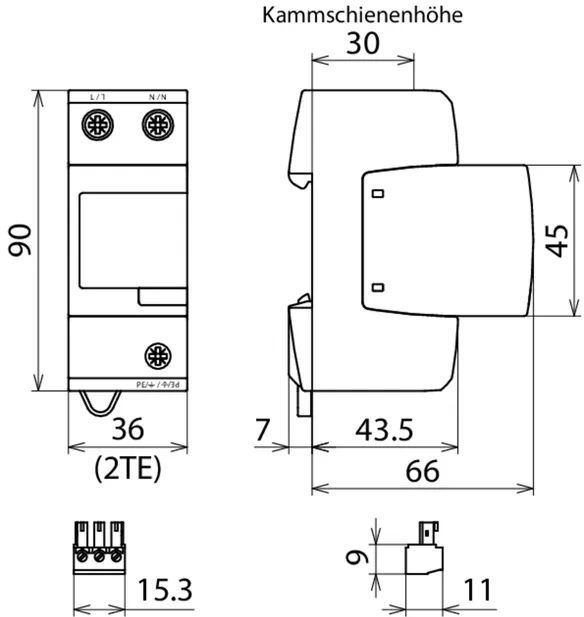

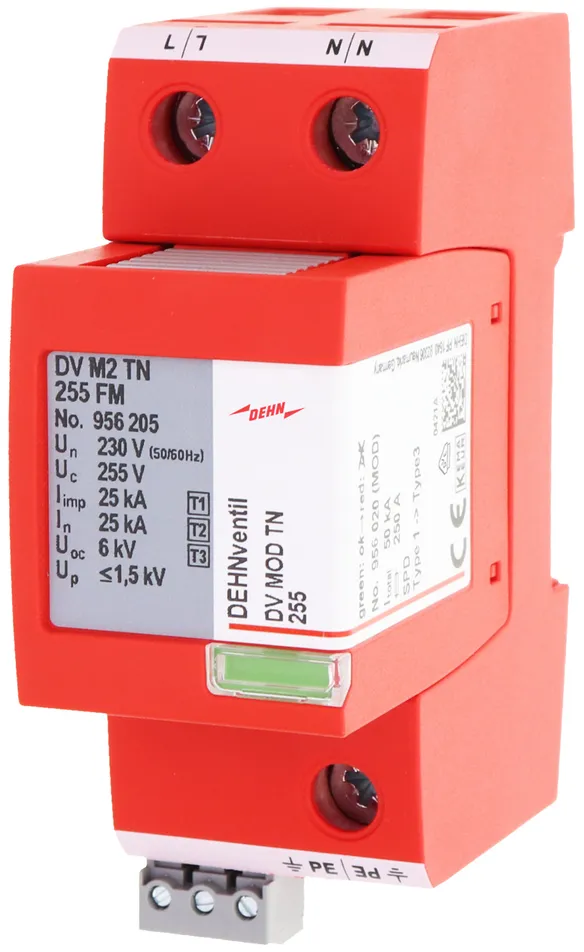

Parafoudre combiné modulaire DEHNventil M2 TN 255 FM
Parafoudre combiné enfichable, modulaire, bipolaire
pour systèmes TN monophasés, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TN 255 FM
Référence: 956205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE, 9) (min.)	6 mm² rigide/brins souples
Section de raccordement (L, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Le produit 956205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 956205 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 956115 DV M2 TT 2P 255 FM

GTIN 4013364400924, Clients tariffs no (UE): 85363090, Poids brut: 319.82 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

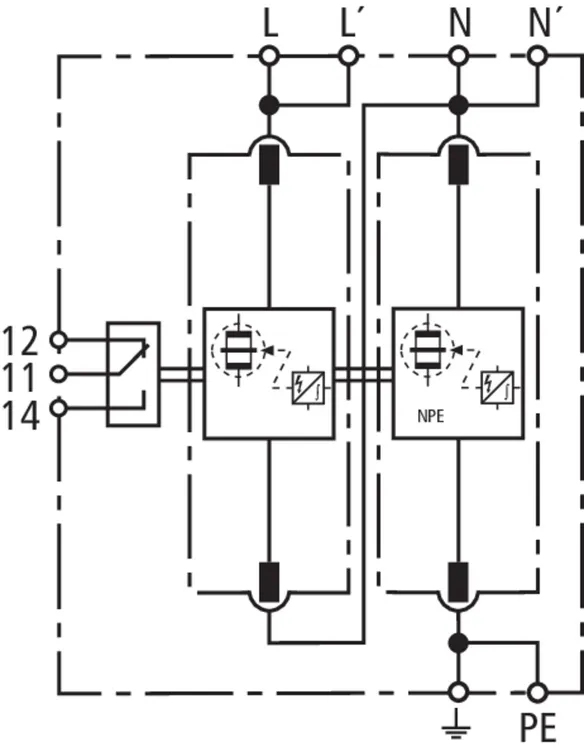

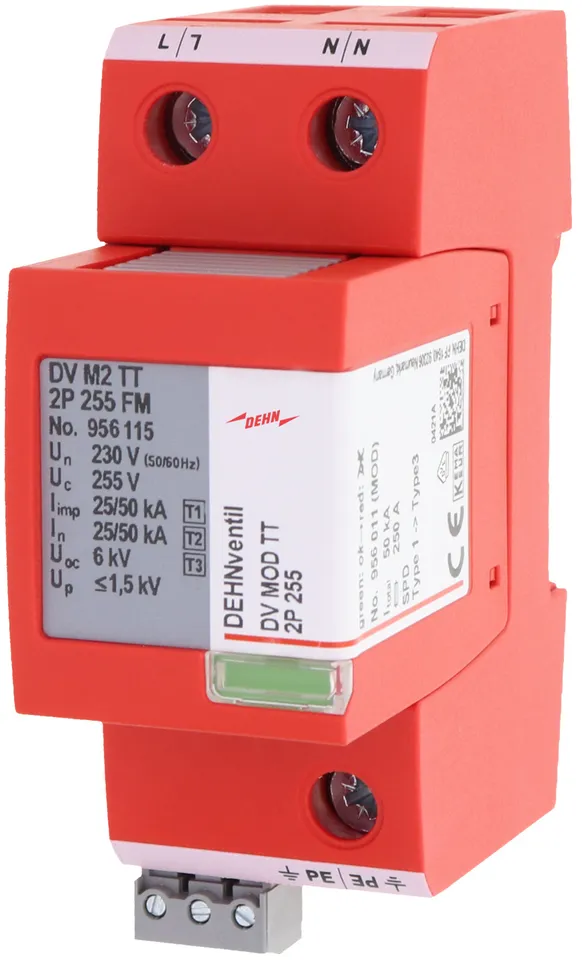

Parafoudre combiné modulaire DEHNventil M2 TT 2P 255 FM
Parafoudre combiné enfichable, modulaire, bipolaire
pour systèmes TT et TN monophasés, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon DIN CLC/TS 61643-12
Parafoudre de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV M2 TT 2P 255 FM
Référence: 956115
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	255 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	6 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [L-N] / [N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	250 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Passage d'énergie à un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE, 9) (min.)	6 mm² rigide/brins souples
Section de raccordement (L, N, PE, 9) (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kAeff (220 kApeak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	250 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	1,8 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
- tension d'essai AC (UC)	266 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	160 A gG @ 16,7 Hz

Le produit 956115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 956115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 951300 DV M TNC 255

GTIN 4013364108134, Clients tariffs no (UE): 85363090, Poids brut: 1004.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

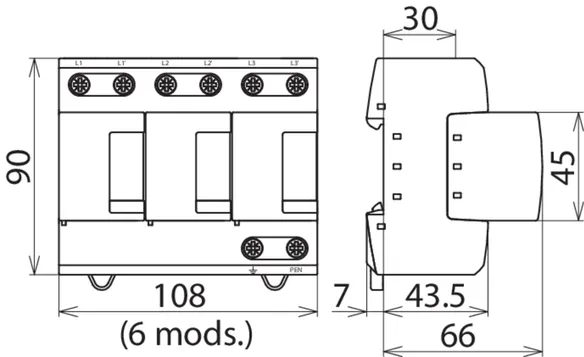

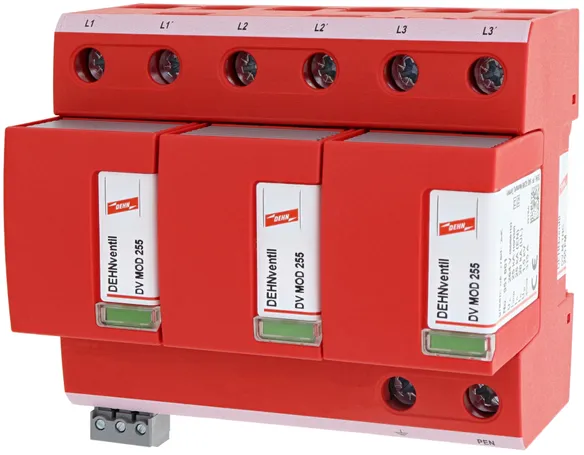

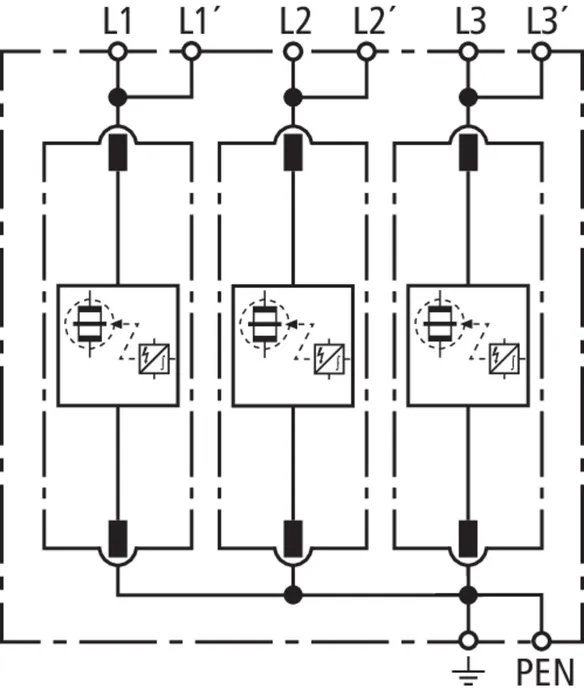

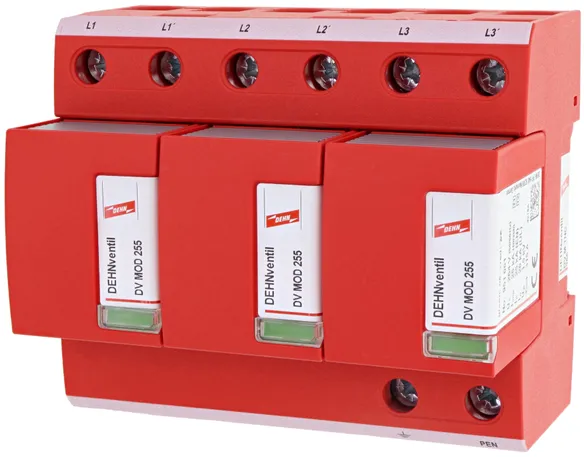

DEHNventil M TNC 255

produit : DEHN
Type: DV M TNC 255
Référence: 951300
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz
.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', PEN,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L1', L2', L3',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	6 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG

Le produit 951300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951300 a été ajouté au panier.

Aller à la boutique en ligne

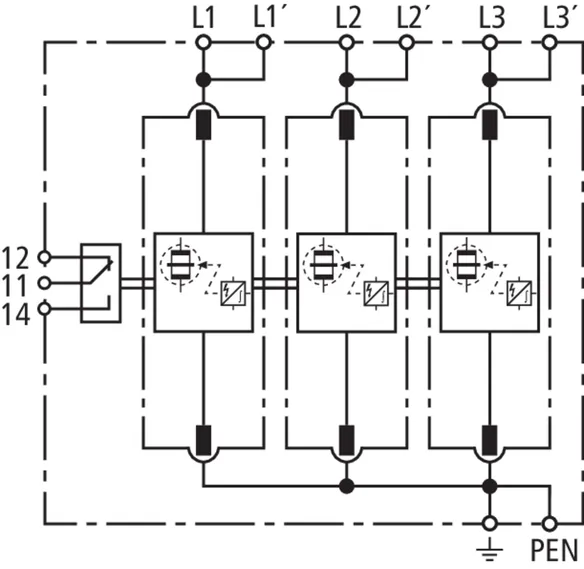

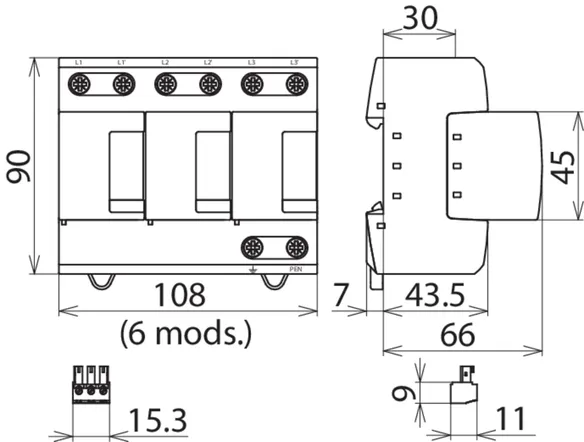

Référence de la pièce 951305 DV M TNC 255 FM

GTIN 4013364108141, Clients tariffs no (UE): 85363090, Poids brut: 1020.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TNC 255 FM
Référence: 951305
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz
.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', PEN,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L1', L2', L3',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	6 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG

Le produit 951305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951305 a été ajouté au panier.

Aller à la boutique en ligne

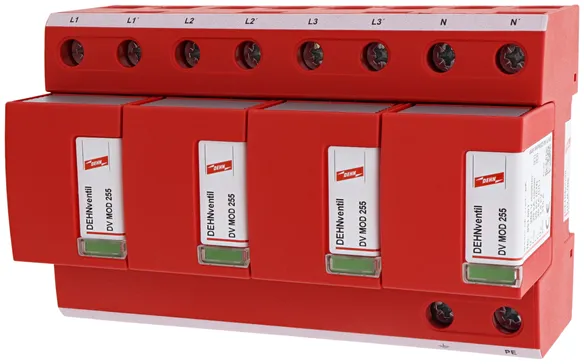

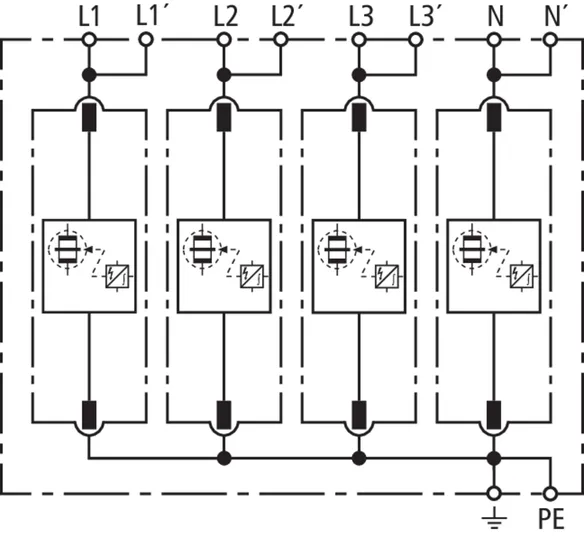

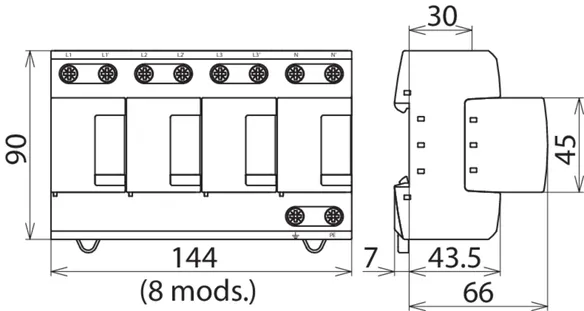

Référence de la pièce 951400 DV M TNS 255

GTIN 4013364108158, Clients tariffs no (UE): 85363090, Poids brut: 1.40 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TNS 255
Référence: 951400
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951400 a été ajouté au panier.

Aller à la boutique en ligne

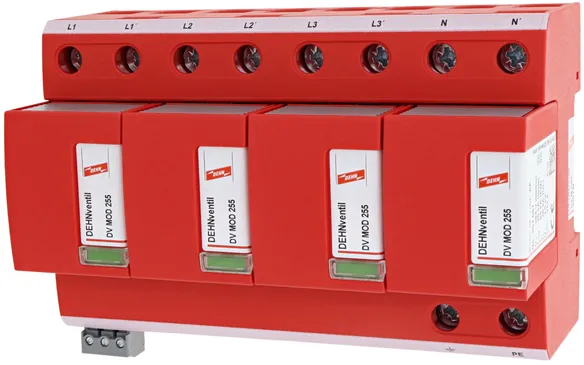

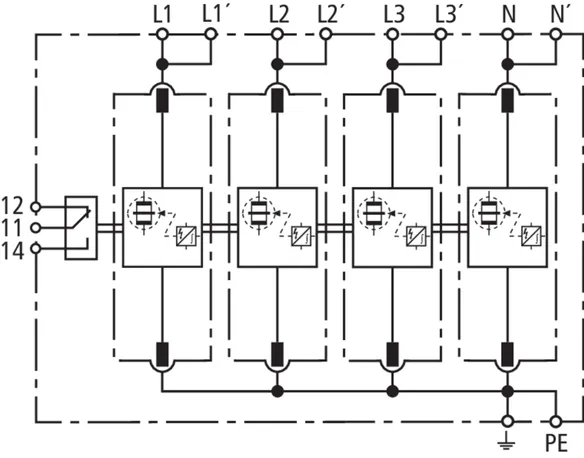

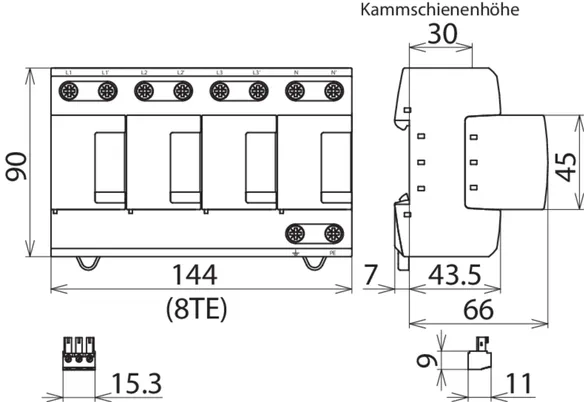

Référence de la pièce 951405 DV M TNS 255 FM

GTIN 4013364108165, Clients tariffs no (UE): 85363090, Poids brut: 1.40 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TNS 255 FM
Référence: 951405
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm²multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951405 a été ajouté au panier.

Aller à la boutique en ligne

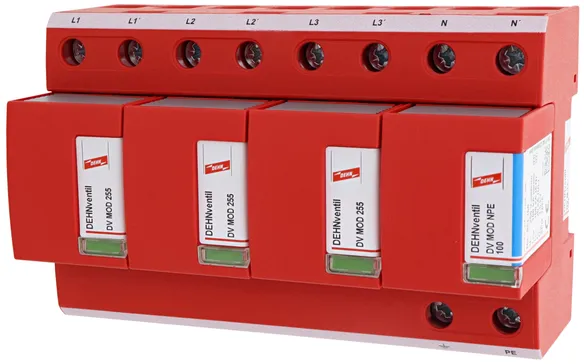

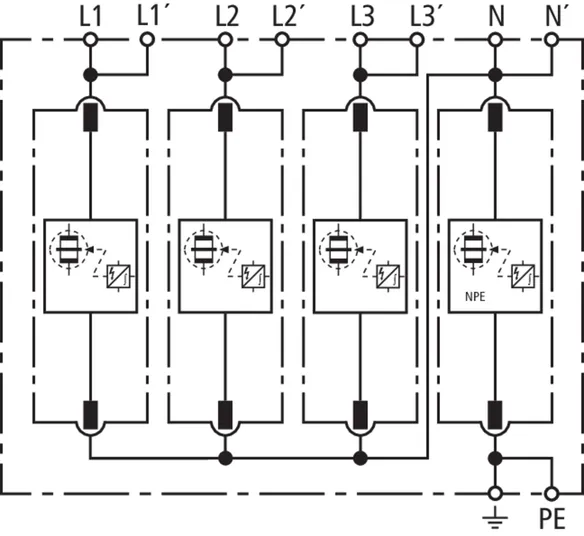

Référence de la pièce 951310 DV M TT 255

GTIN 4013364108172, Clients tariffs no (UE): 85363090, Poids brut: 1.31 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TT 255
Référence: 951310
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951310 a été ajouté au panier.

Aller à la boutique en ligne

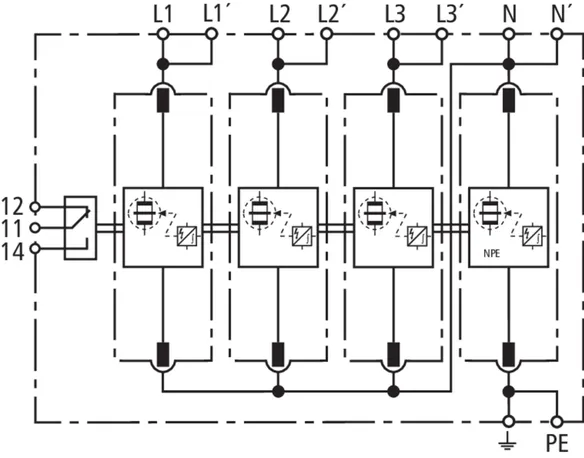

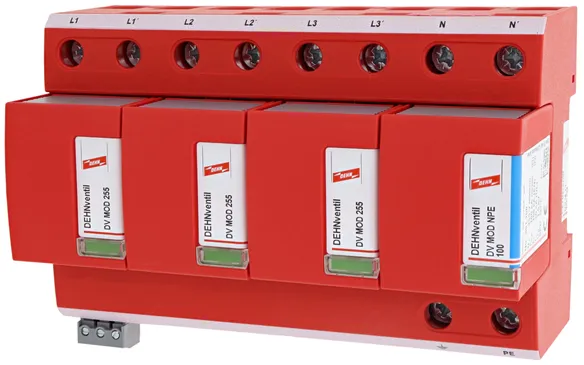

Référence de la pièce 951315 DV M TT 255 FM

GTIN 4013364108189, Clients tariffs no (UE): 85363090, Poids brut: 1.32 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TT 255 FM
Référence: 951315
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L1', L2, L2', L3, L3', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement ( L1', L2', L3', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	8 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230/400 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951315 a été ajouté au panier.

Aller à la boutique en ligne

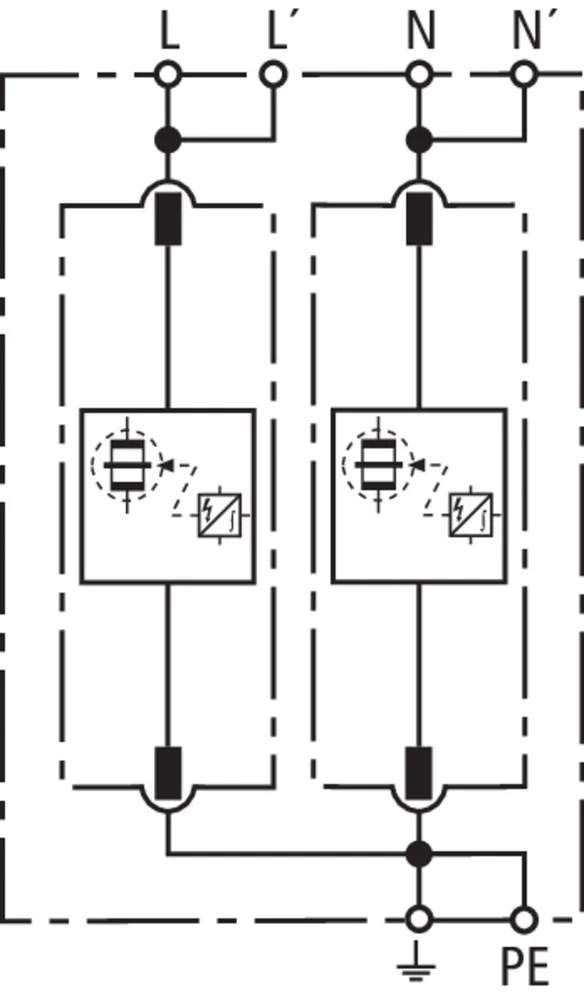

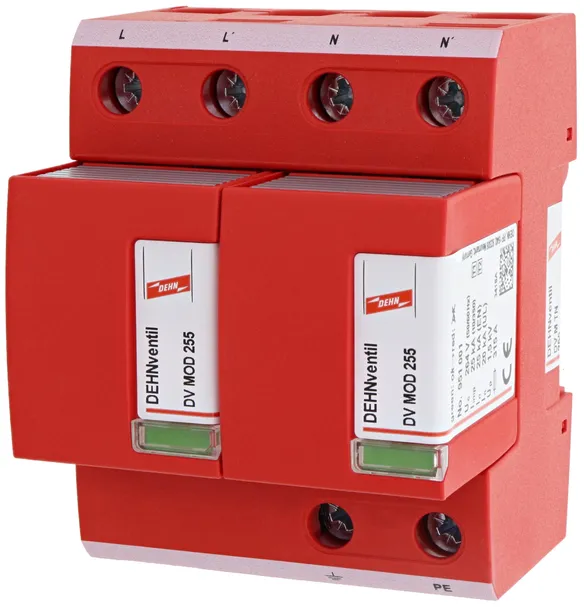

Référence de la pièce 951200 DV M TN 255

GTIN 4013364108097, Clients tariffs no (UE): 85363090, Poids brut: 754.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TN 255
Référence: 951200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

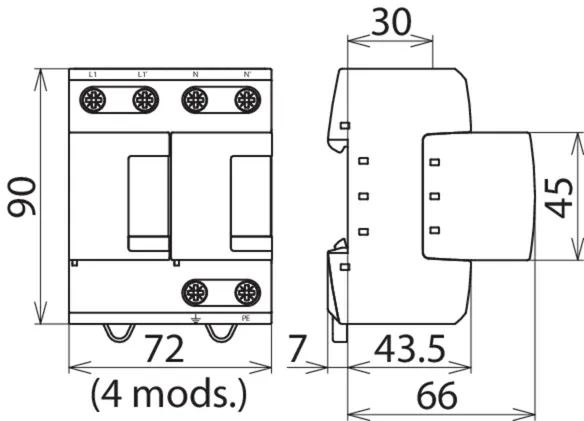

Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951200 a été ajouté au panier.

Aller à la boutique en ligne

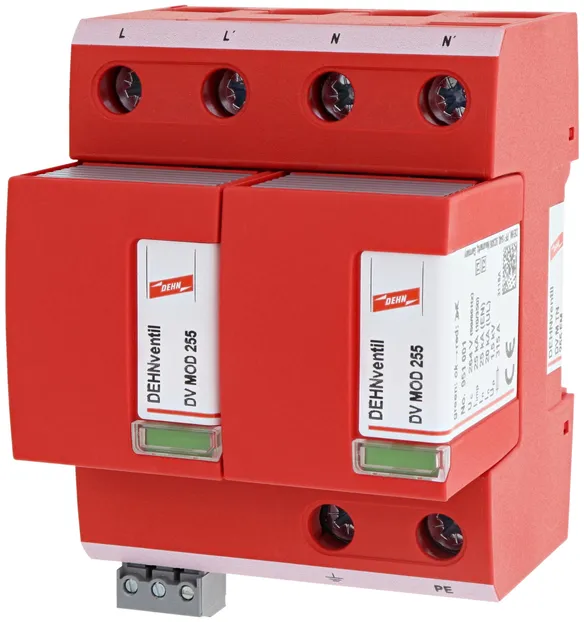

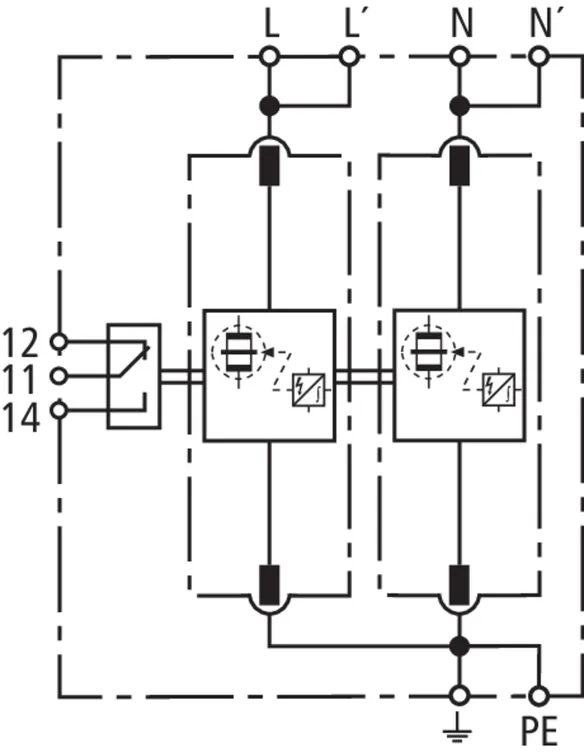

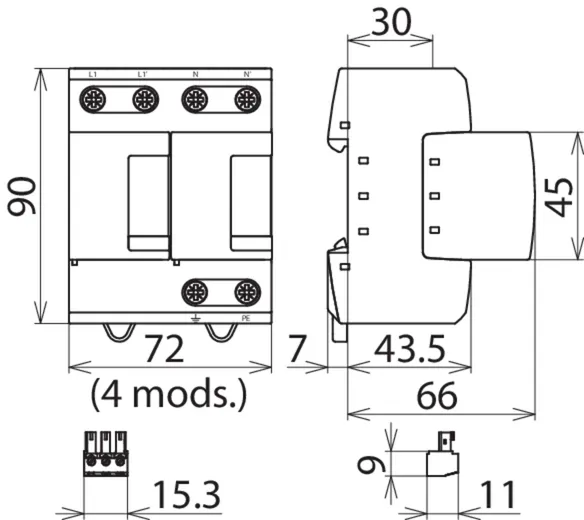

Référence de la pièce 951205 DV M TN 255 FM

GTIN 4013364108103, Clients tariffs no (UE): 85363090, Poids brut: 698.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TN 255 FM
Référence: 951205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951205 a été ajouté au panier.

Aller à la boutique en ligne

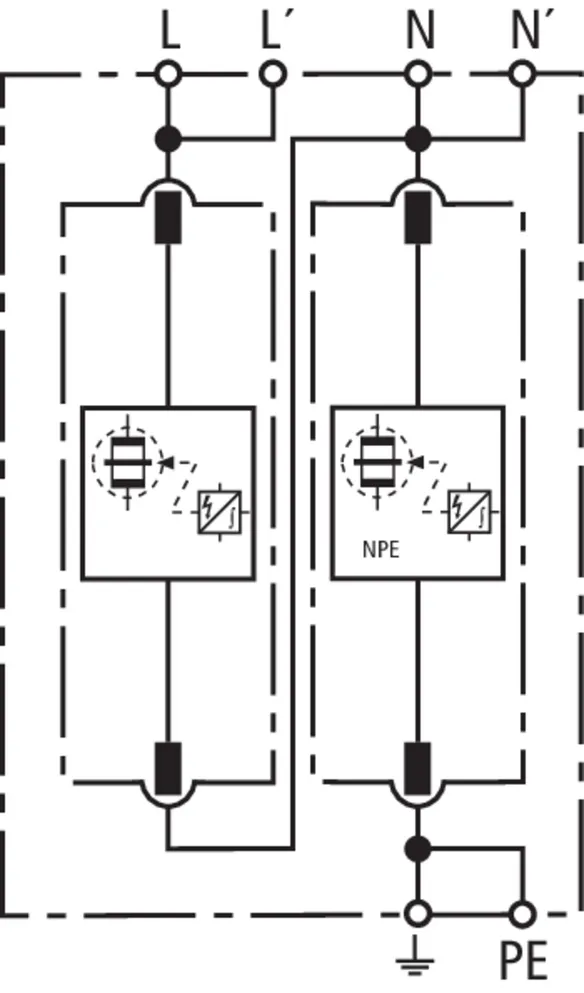

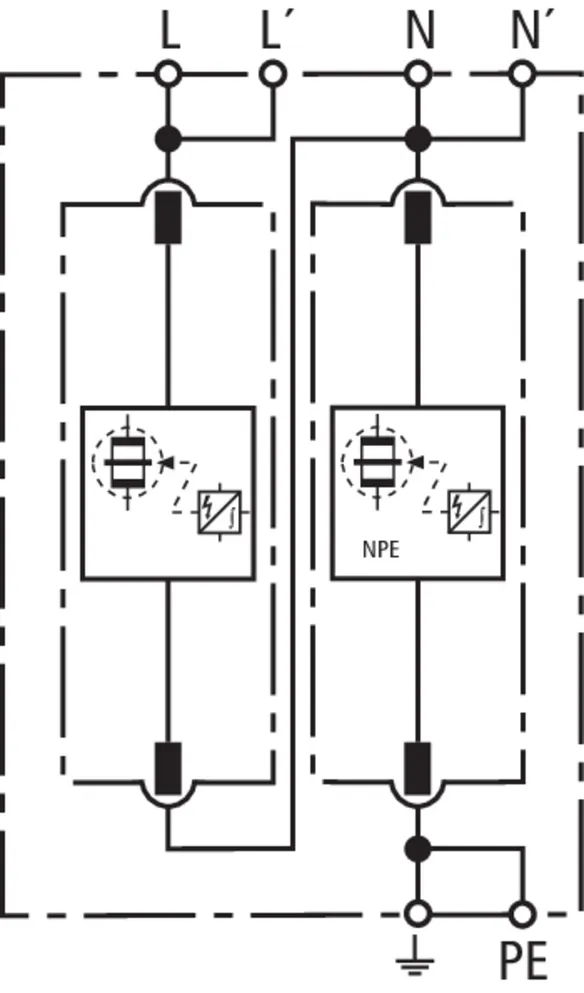

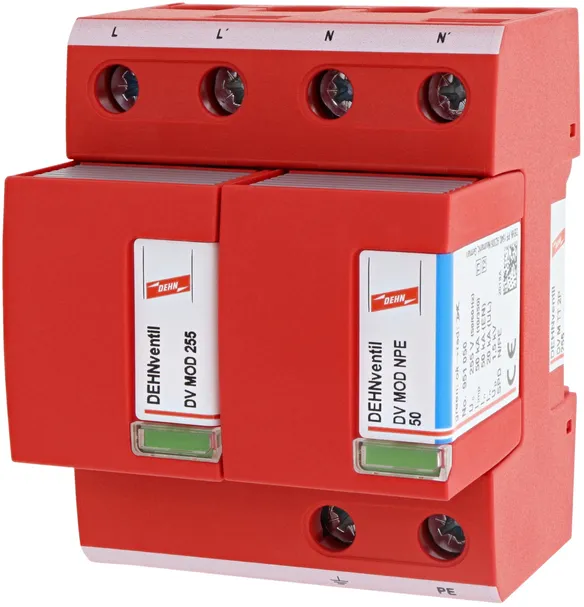

Référence de la pièce 951110 DV M TT 2P 255

GTIN 4013364108110, Clients tariffs no (UE): 85363090, Poids brut: 688.59 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TT 2P 255
Référence: 951110
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951110 a été ajouté au panier.

Aller à la boutique en ligne

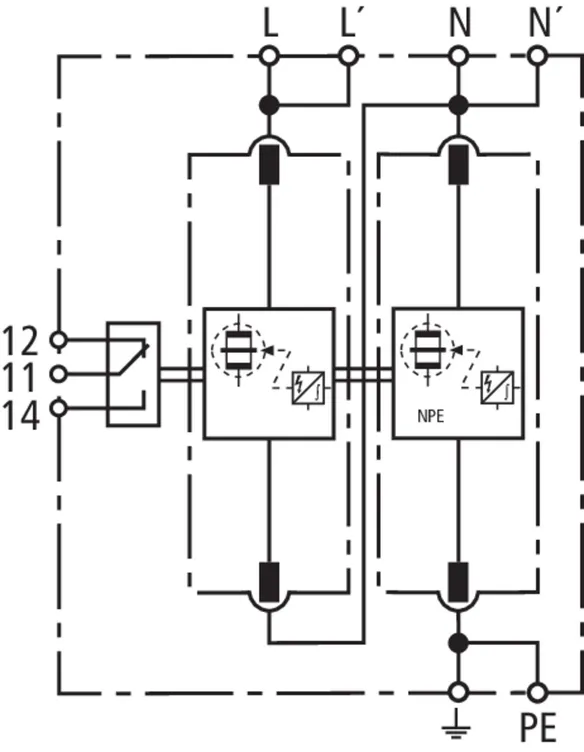

Référence de la pièce 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Clients tariffs no (UE): 85363090, Poids brut: 694.38 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DV M TT 2P 255 FM
Référence: 951115
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV

.
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	264 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L+N-PE] (I_total )	50 kA
Énergie spécifique [L+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	315 A gG
Fusible amont max. (L-L')	125 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation [en parallèle]/[en V] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N, N', PE,9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L', N',9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage / Indice de protection	à l'intérieur / IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff	315 A gG
Détails supplémentaires :	---------------------------------
– Niveau de protection [L-PE] (U_P )	2,2 kV
Utilisation du parafoudre à 16,7Hz - Pour systèmes ferroviaire
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz
– Fusible amont max. du parafoudre	125 A gG @ 16,7 Hz

Le produit 951115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 951115 a été ajouté au panier.

Aller à la boutique en ligne

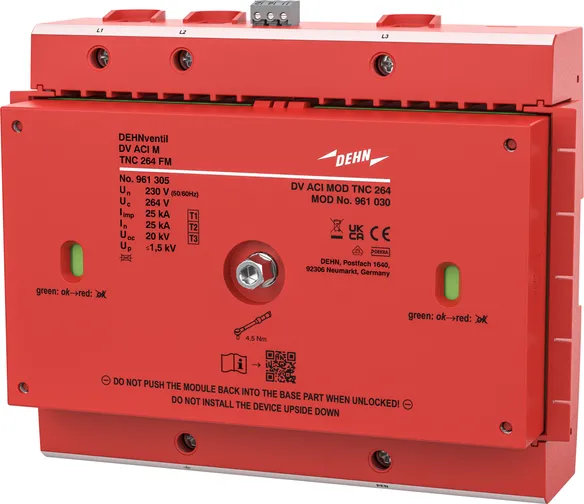

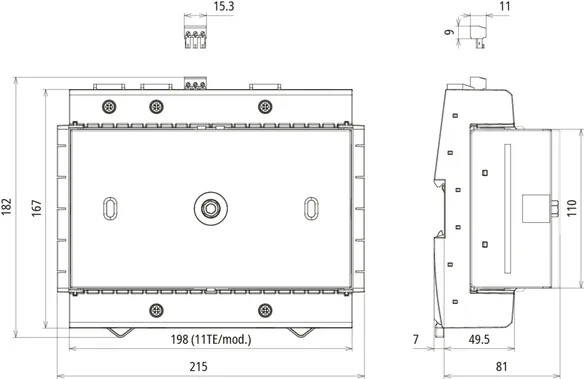

Référence de la pièce 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Clients tariffs no (UE): 85363090, Poids brut: 2.42 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné modulaire DEHNventil ACI M TNC 264 FM
Parafoudre combiné enfichable modulaire tripolaire
pour systèmes TN-C 230/400 V avec
éclateur/interrupteur ACI intégré, largeur 11 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
pour limiter le courant de suite
Tension continue maximale : 264 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350): 75 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon IEC 61643-12
Parafoudre de la gamme Red/Line
ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV ACI M TNC 264 FM
Référence: 961305
ou équivalent

Caractéristiques techniques

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN] (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Protection intégrée contre les surintensités	Oui, technologie ACI
Résistance aux courts-circuits (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	Résistance – 440 V / 120 min.
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge (fenêtre d’inspection)
Indication de la séparation de module	Vert (vue latérale)
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² brin simple/souple
Section de raccordement (L1, L2, L3, PEN, 9) (max.)	35 mm² multi-brins / 25 mm² brin souple
Montage sur	Rail DIN 35 mm selon EN 60715 / Barre collectrice
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	11 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu’à 100 kA_eff (pic à_220 kA)

Le produit 961305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961305 a été ajouté au panier.

Aller à la boutique en ligne

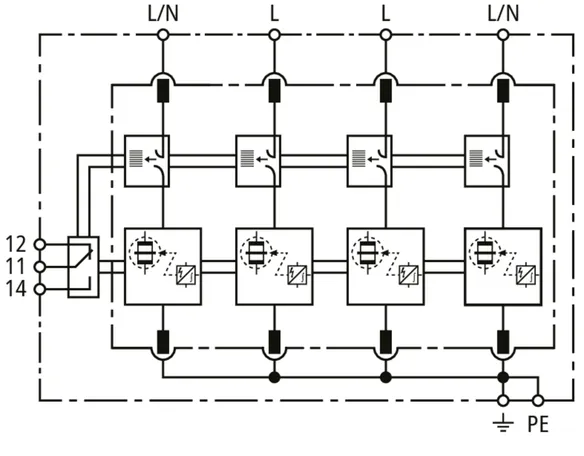

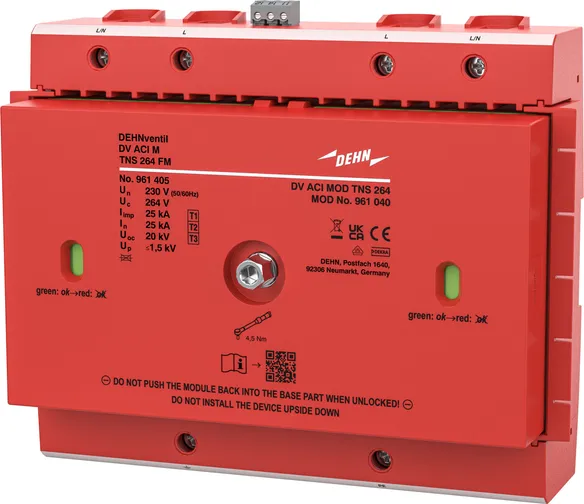

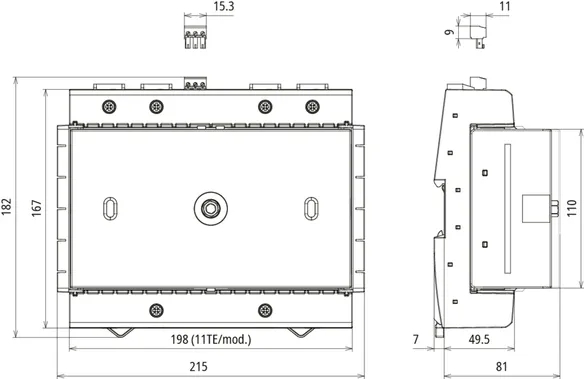

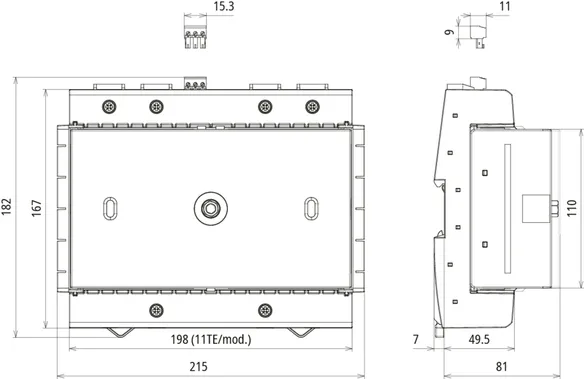

Référence de la pièce 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Clients tariffs no (UE): 85363090, Poids brut: 2.42 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné modulaire DEHNventil ACI M TNS 264 FM
Parafoudre combiné enfichable modulaire quadripolaire
pour systèmes TN(C)-S 230/400 V avec
éclateur/interrupteur ACI intégré
Largeur 11 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
pour limiter le courant de suite
Tension continue maximale : 264 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : jusqu’à 100 kAeff.
Certifié VDE, KEMA
Coordination énergétique selon IEC 61643-12
Parafoudre de la gamme Red/Line
ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DV ACI M TNS 264 FM
Référence: 961405
ou équivalent

Caractéristiques techniques

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)

SPD selon EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	264 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	25 kA
Énergie spécifique [L, N-PE] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE] (I_n )	25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tension en circuit ouvert du générateur d'ondes combiné (Uoc)	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Protection intégrée contre les surintensités	Oui, technologie ACI
Résistance aux courts-circuits [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	Résistance – 440 V / 120 min.
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge (fenêtre d’inspection)
Indication de la séparation de module	Vert (vue latérale)
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE,Terre) (min.)	6 mm² brin simple/souple
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	35 mm² multi-brins / 25 mm² brin souple
Montage sur	Rail DIN 35 mm selon EN 60715 / Barre collectrice
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	11 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution avec des courts-circuits présumés supérieurs à 50 kA_eff
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu’à 100 kA_eff (pic à_220 kA)

Le produit 961405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961405 a été ajouté au panier.

Aller à la boutique en ligne

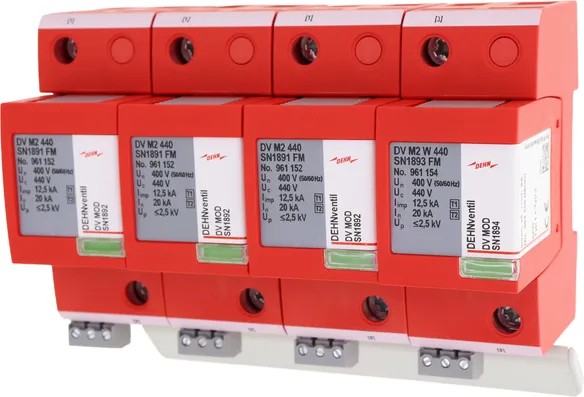

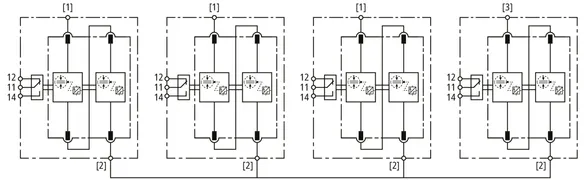

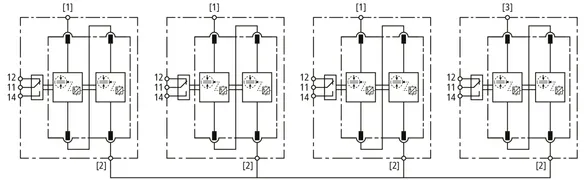

Référence de la pièce 961151 DV M2 880 FM

GTIN 4013364532557, Clients tariffs no (UE): 85363090, Poids brut: 1.07 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné modulaire DEHNventil M2 880 FM
Parafoudre combiné enfichable modulaire tripolaire pour
systèmes 880 V triphasés non mis à la terre, largeur 8 modules
avec contact de télésignalisation
Parafoudre type 1 + type 2 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
pour la limitation du courant de suite
Tension continue maximale : 880 V ac
Niveau de protection : <= 4 kV
Courant de foudre (10/350) : 12,5 kA
Tenue aux courants de court-circuit : jusqu’à 50 kAeff.

produit : DEHN
Type: DV M2 880 FM
Référence: 961151
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	880 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	160 A gG
Contacts de télésignalisation/Type de contact	oui / inverseur
Détails supplémentaires :	---------------------------------
– Tension anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Résistance

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	800 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	880 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Énergie spécifique [1,2-3] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [1,2-3] (I_n )	20 kA
Niveau de protection [1,2-3] (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 50 kA_eff(prosp.)
Résistance aux courts-circuits [1,2-3] (I_SCCR )	50 kA_eff
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff	160 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement [1,2,3] (min.)	6 mm²brin simple/souple
Section de raccordement [1,2,3] (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Prévu pour le montage	à l’intérieur
Indice de protection	IP 20
Encombrement	8 modules, DIN 43880
Contacts de télésignalisation/Type de contact	oui / inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Détails supplémentaires :	---------------------------------
– Tension anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Résistance

Le produit 961151 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961151 a été ajouté au panier.

Aller à la boutique en ligne

DEHNventil

Détails

DEHNventil M2 TNC FM

Référence de la pièce 956305 DV M2 TNC 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 956305 a été ajouté au bloc-notes

Le produit 956305 a été ajouté au panier.

DEHNventil M2 TNS FM

Référence de la pièce 956405 DV M2 TNS 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 956405 a été ajouté au bloc-notes

Le produit 956405 a été ajouté au panier.

DEHNventil M2 TT FM

Référence de la pièce 956315 DV M2 TT 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 956315 a été ajouté au bloc-notes

Le produit 956315 a été ajouté au panier.

DEHNventil M2 TN FM

Référence de la pièce 956205 DV M2 TN 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 956205 a été ajouté au bloc-notes

Le produit 956205 a été ajouté au panier.

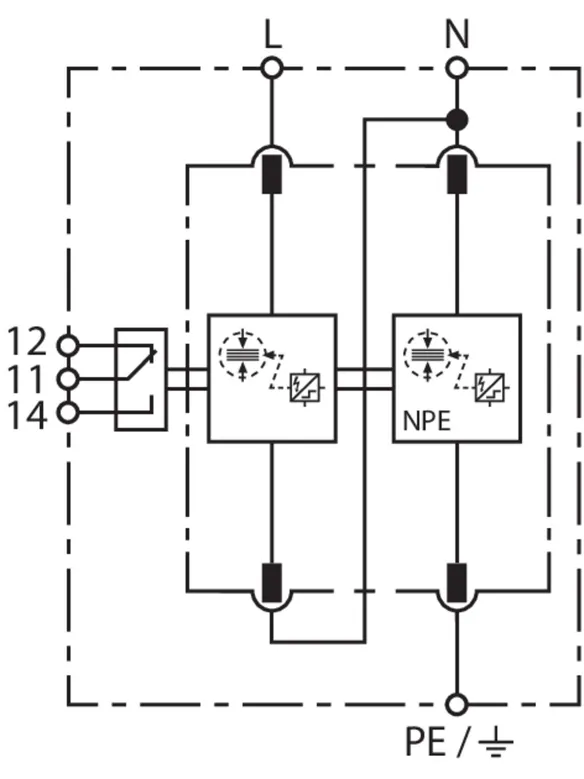

DEHNventil M2 TT 2P FM

Référence de la pièce 956115 DV M2 TT 2P 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 956115 a été ajouté au bloc-notes

Le produit 956115 a été ajouté au panier.

DEHNventil M TNC (FM)

Référence de la pièce 951300 DV M TNC 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 951300 a été ajouté au bloc-notes

Le produit 951300 a été ajouté au panier.

Référence de la pièce 951305 DV M TNC 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 951305 a été ajouté au bloc-notes

Le produit 951305 a été ajouté au panier.

DEHNventil M TNS (FM)

Référence de la pièce 951400 DV M TNS 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
