DEHNgap

Capacité d'écoulement de 100 kA (10/350 µs)
Parafoudre spécialement destiné à l'utilisation dans le système TT pour les modes de connexion 3 + 1 et 1 + 1 selon la norme CEI 60364-5-53 entre le conducteur neutre N et le conducteur de protection PE
Technologie d'éclateurs à air encapsulés
Avec indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge

Détails

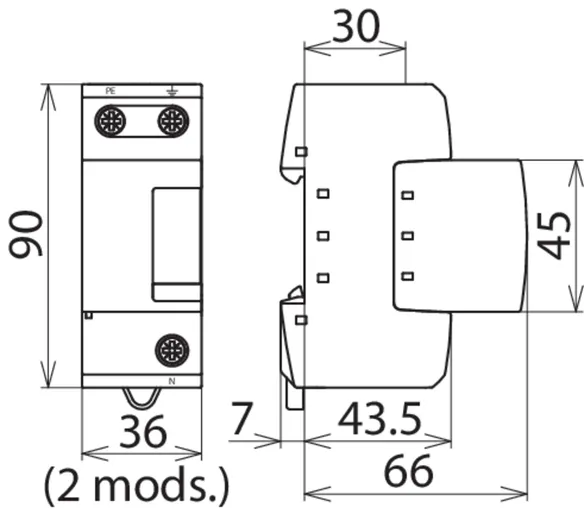

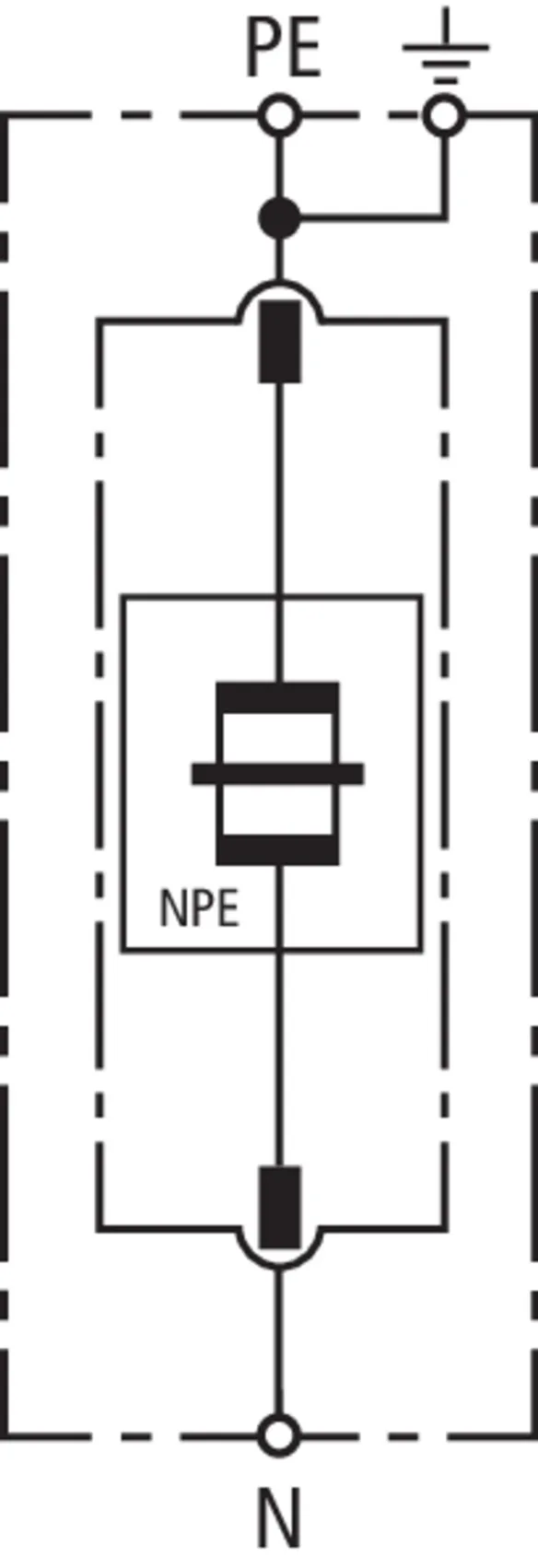

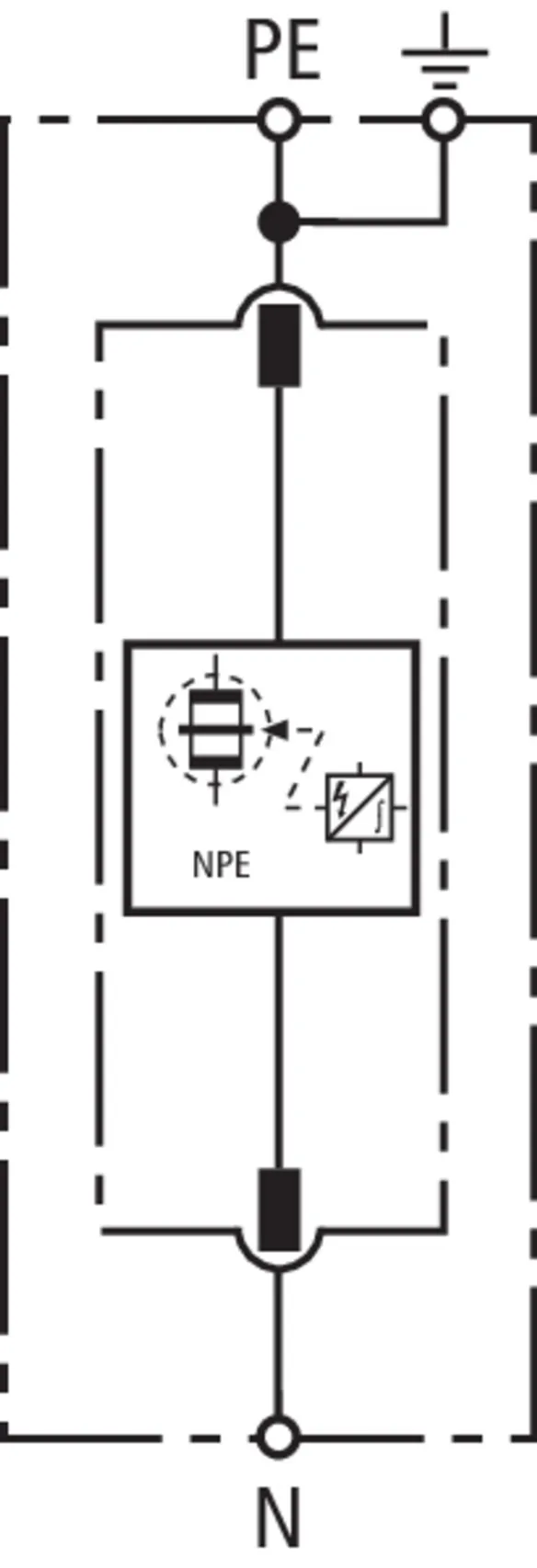

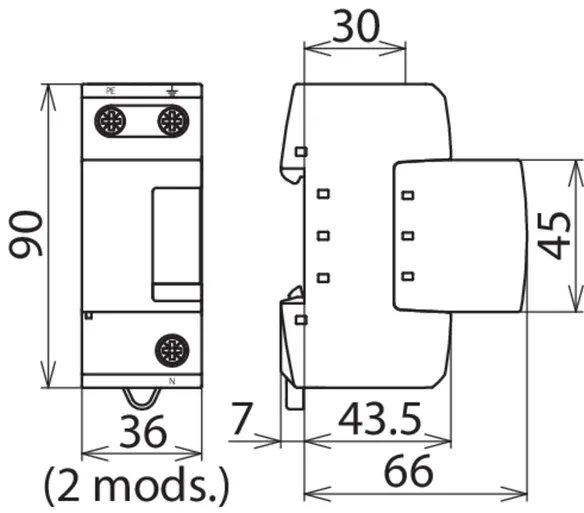

DEHNgap M 255 (FM)

Parafoudre coordonné unipolaire modulaire N-PE pour U_C= 255 V ; en option avec contact de télésignalisation pour système de télésurveillance (contact inverseur flottant).

2 Produits

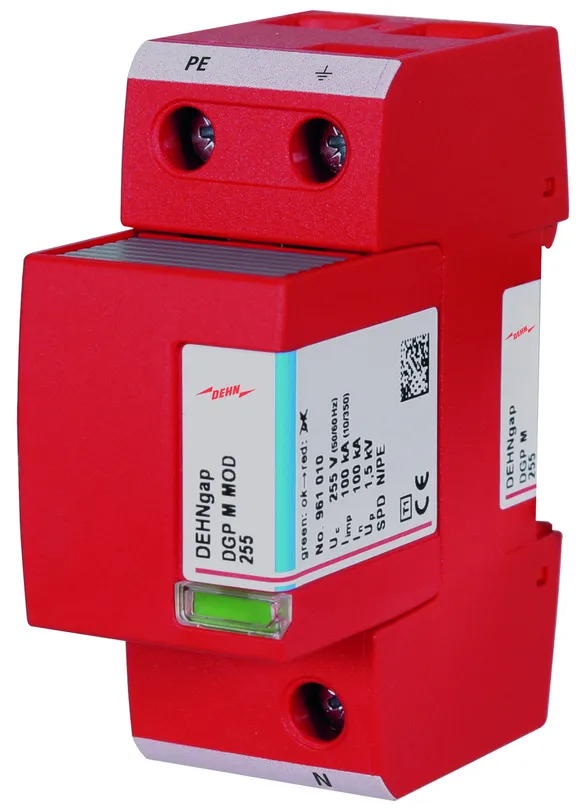

Référence de la pièce 961101 DGP M 255

GTIN 4013364118676, Clients tariffs no (UE): 85363030, Poids brut: 331.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DGP M 255
Référence: 961101
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	VDE, KEMA, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL

Le produit 961101 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961101 a été ajouté au panier.

Aller à la boutique en ligne

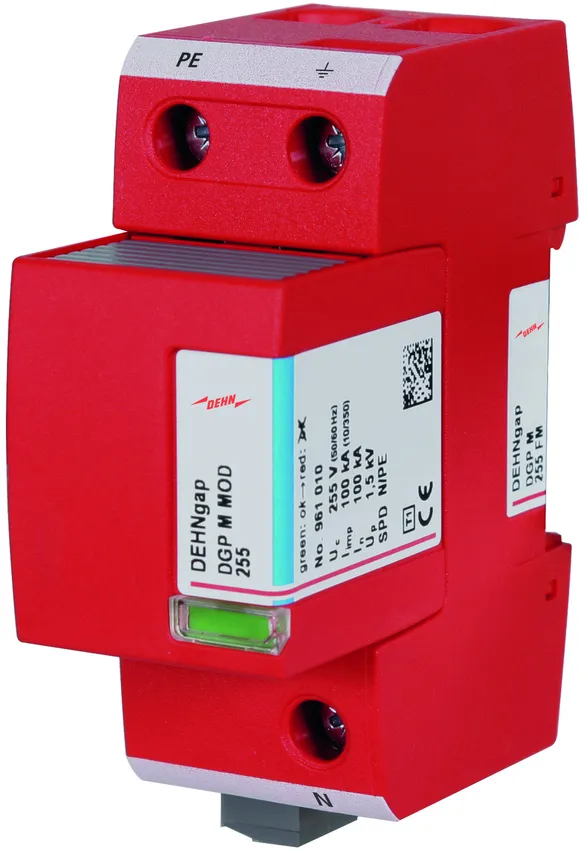

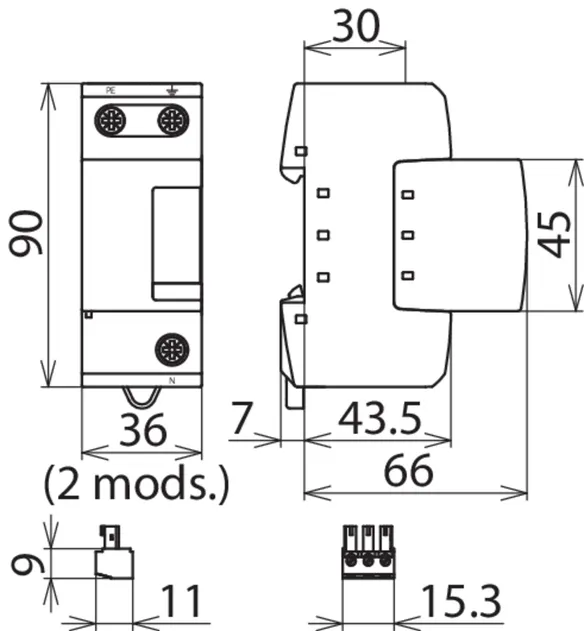

Référence de la pièce 961105 DGP M 255 FM

GTIN 4013364118683, Clients tariffs no (UE): 85363030, Poids brut: 336.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

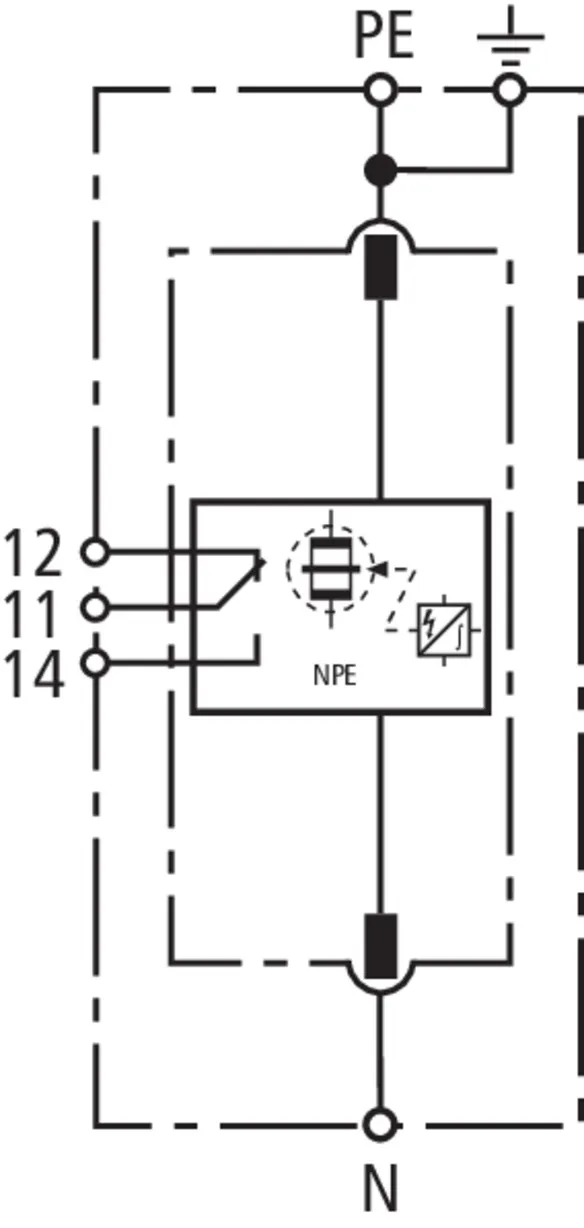

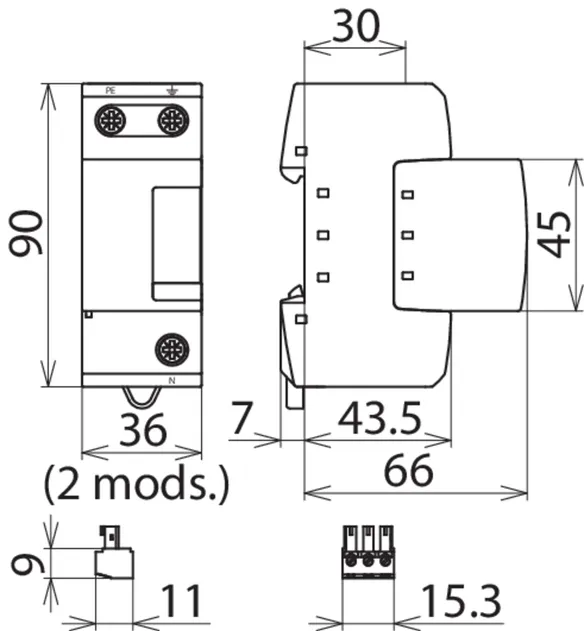

Parafoudre coordonné N-PE DEHNgap M 255 FM
Parafoudre coordonné N-PE enfichable modulaire unipolaire
, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Indication de défaut
Voyant mécanique
Courant de foudre (10/350) : 100 kA
Niveau de protection : <= 1,5 kV
Tenue aux courants de court-circuit : 100 Aeff à 255 V ac
Tenue aux surtensions : 1200 V/200 ms
Coordination énergétique selon DIN EN 62305-4
directement sur parafoudre N-PE DEHNgap C S de la gamme Red/Line

produit : DEHN
Type: DGP M 255 FM
Référence: 961105
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	VDE, KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 961105 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961105 a été ajouté au panier.

Aller à la boutique en ligne

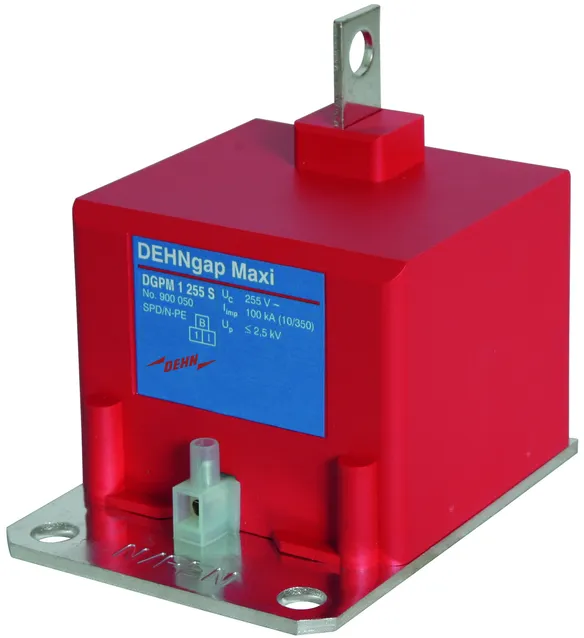

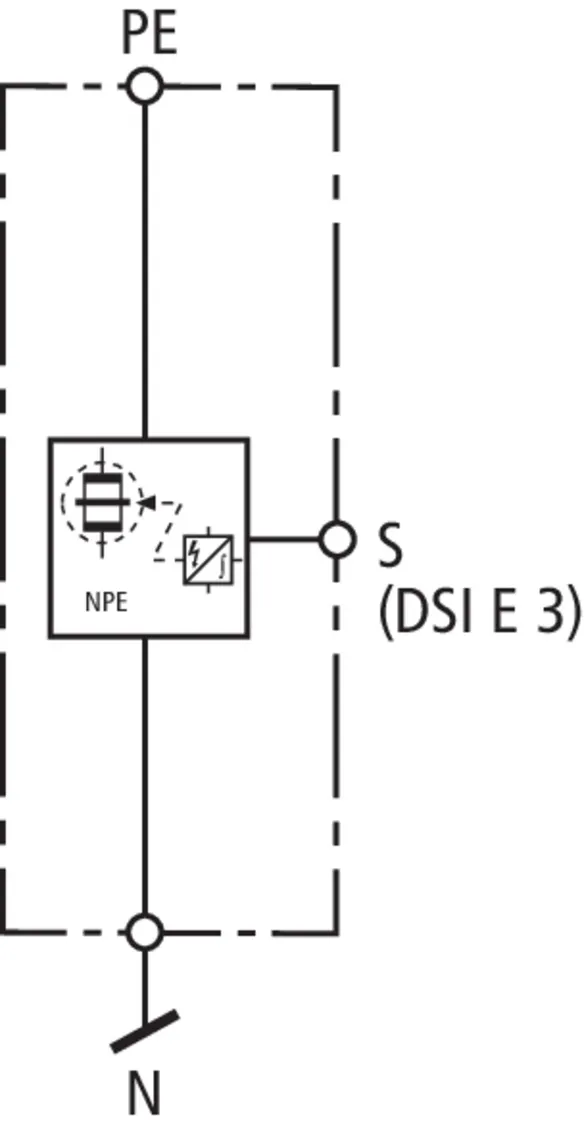

DEHNgap Maxi 1 255 S

Parafoudre coordonné unipolaire N-PE pour jeu de barres.

1 Produit

Référence de la pièce 900050 DGPM 1 255 S

GTIN 4013364107496, Clients tariffs no (UE): 85363030, Poids brut: 539.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre N-PE DEHNgap Maxi 1 255 S
Parafoudre N-PE coordonné unipolaire

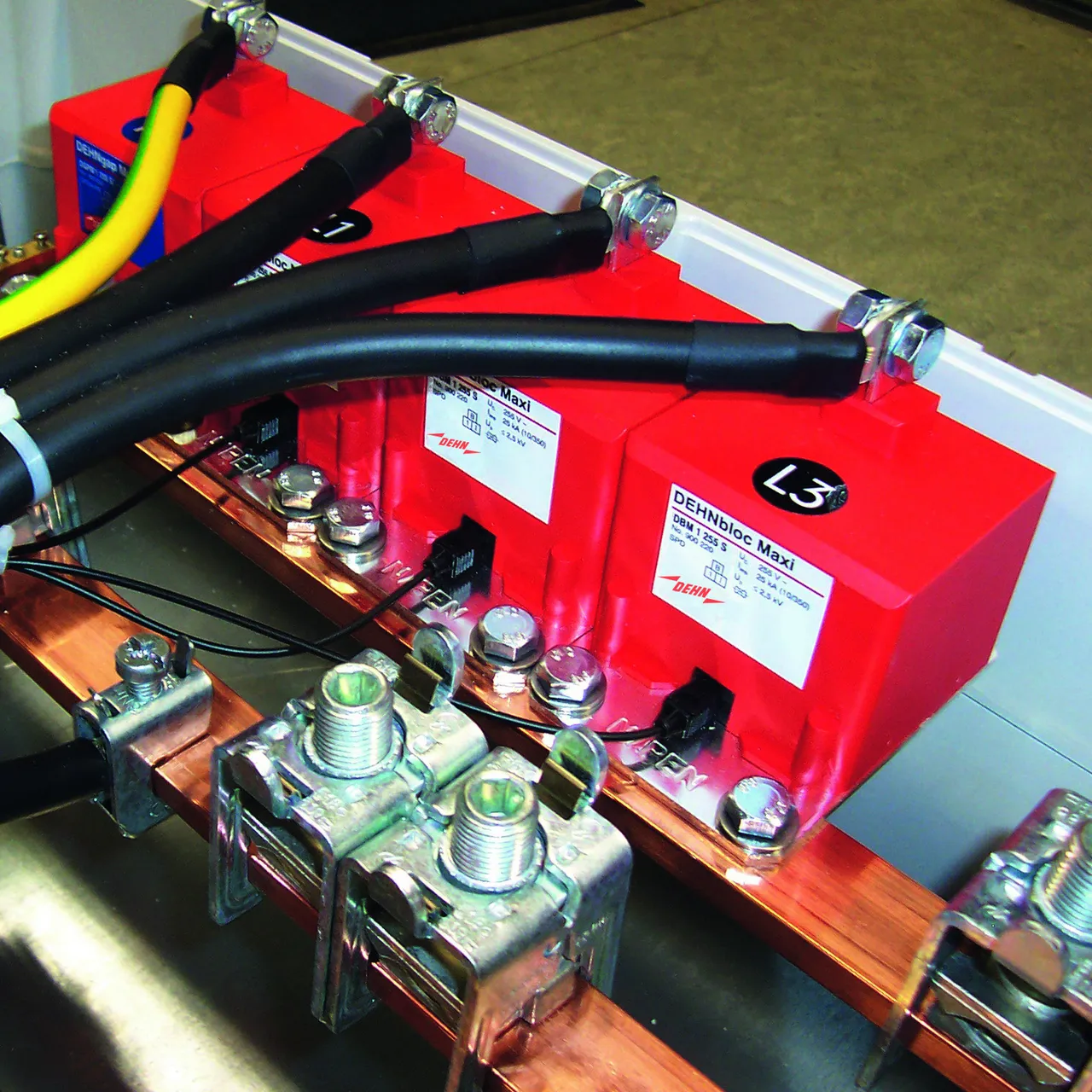

pour les systèmes de barres omnibus industriels
parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Tension continue maximale : 255 V AC
Niveau de protection : <= 2,5 kV (tient compte de 80 cm de câble de raccordement)
Courant de foudre (10/350) : 100 kA
Tenue aux courants de court-circuit : 100 Aeff
Tenue aux surtensions : 1200 V/200 ms
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Montage sur barre omnibus N min. 35 mm2

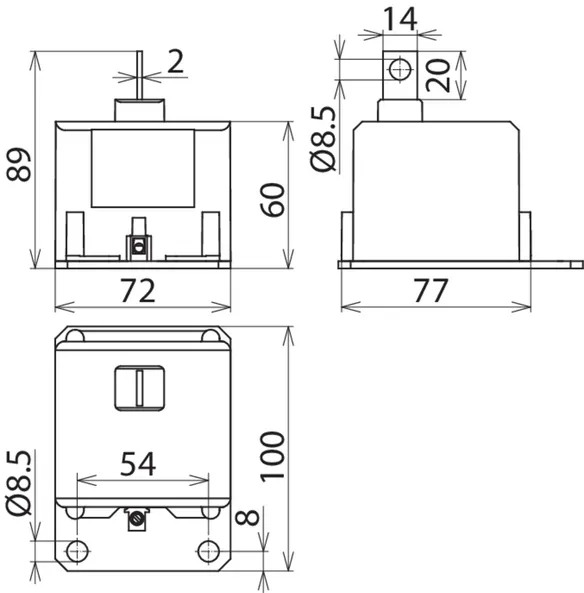

Dimensions (L x h x p) : (72 x 89 x 100) mm

produit : DEHN
Type: DGPM 1 255 S
Référence: 900050
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV (tient compte de 80 cm de câble de connexion)
Surveillance de fonctionnement	via DEHNsignal DSI E 3

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV (tient compte de 80 cm de câble de connexion)
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Nombre de ports	1
Montage sur	Barre collectrice N 35 mm² min.
Raccordement	par cosse de câble min. 35 mm²/ max. 50 mm²
Surveillance de fonctionnement	via DEHNsignal DSI E 3
Connexion pour DSI E 3 (S) min.	1 mm² rigide/brins souples
Connexion pour DSI E 3 (S) max.	2,5 mm² rigide/brins souples
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Encombrement (l x h x p)	72 x 89 x 100 mm

Le produit 900050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900050 a été ajouté au panier.

Aller à la boutique en ligne

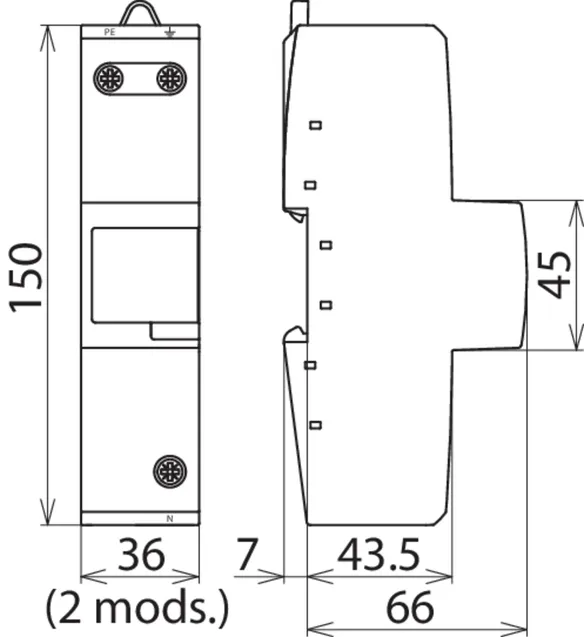

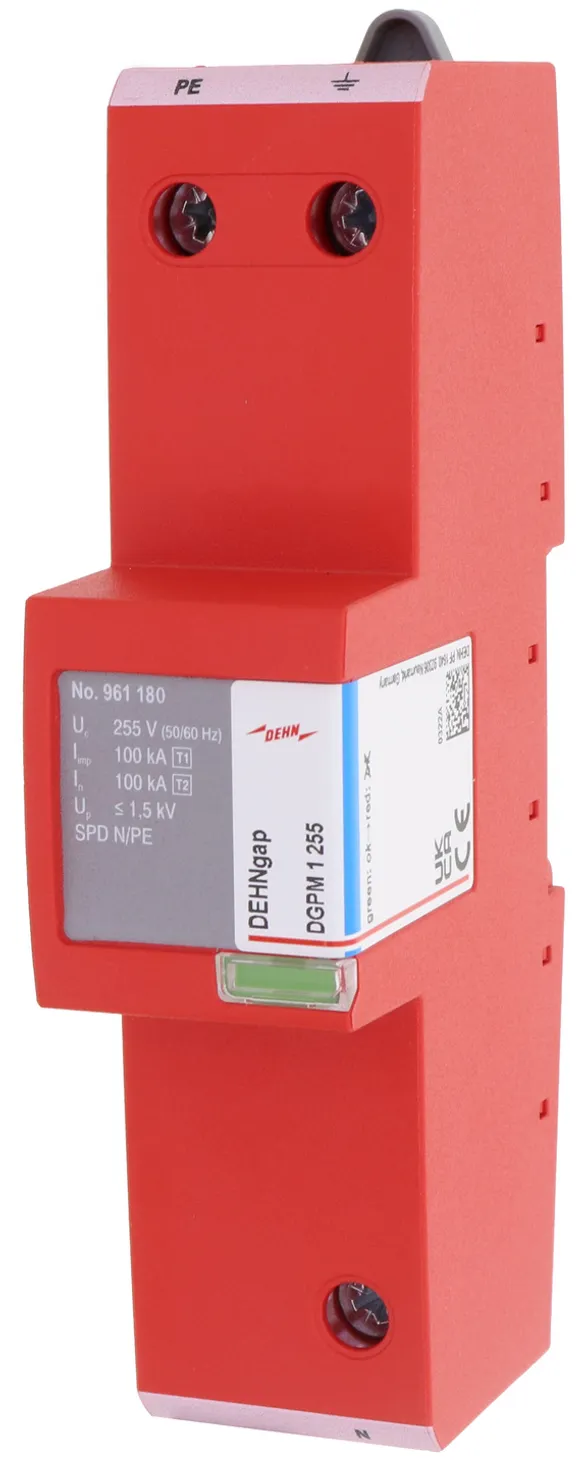

DEHNgap Maxi 1 255 (FM)

Parafoudre coordonné unipolaire modulaire N-PE ; type FM avec contact sec de télésignalisation.

2 Produits

Référence de la pièce 961180 DGPM 1 255

GTIN 4013364157323, Clients tariffs no (UE): 85363090, Poids brut: 460.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre N-PE DEHNgap Maxi 1 255
Parafoudre coordonné N-PE, largeur 2 modules
Parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Indication de défaut
Courant de foudre (10/350) : 100 kA
Niveau de protection : <= 1,5 kV
Tenue aux courants de court-circuit : 100 Aeff à 255 V ac
Tenue aux surtensions : 1200 V/200 ms

produit : DEHN
Type: DGPM 1 255
Référence: 961180
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA

Le produit 961180 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961180 a été ajouté au panier.

Aller à la boutique en ligne

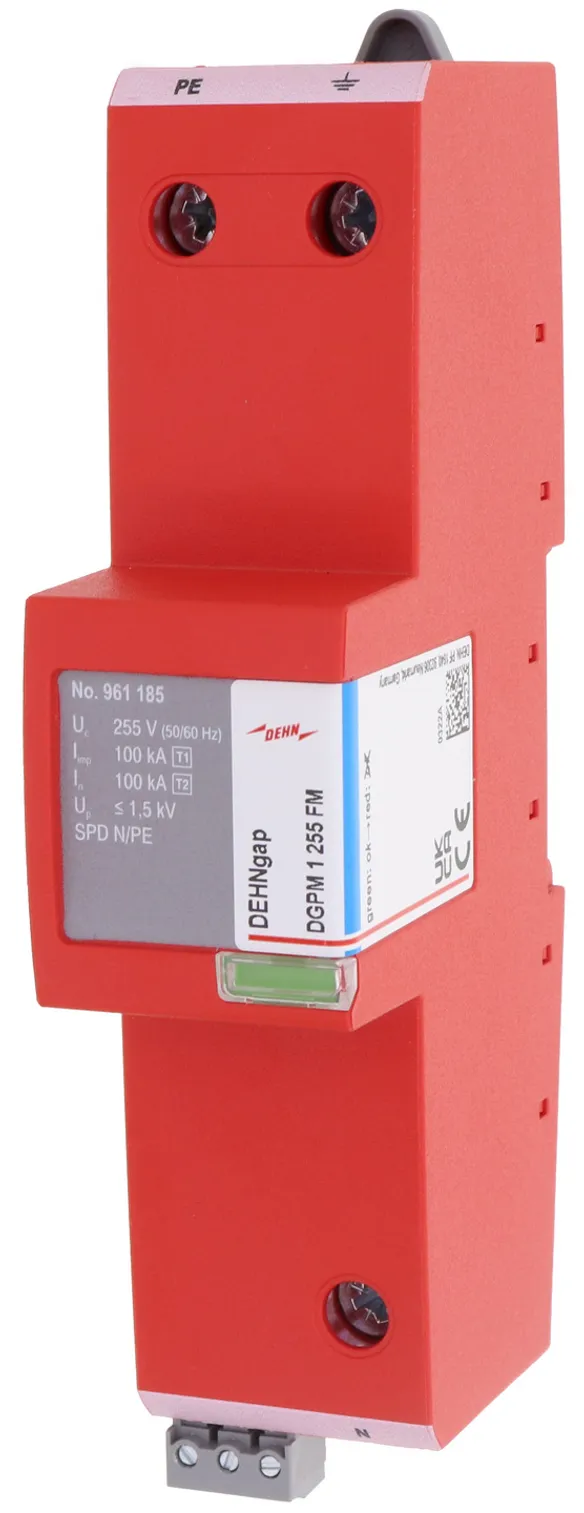

Référence de la pièce 961185 DGPM 1 255 FM

GTIN 4013364157330, Clients tariffs no (UE): 85363090, Poids brut: 460.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre N-PE DEHNgap Maxi 1 255 FM
Parafoudre coordonné N-PE, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Indication de défaut
Courant de foudre (10/350) : 100 kA
Niveau de protection : <= 1,5 kV
Tenue aux courants de court-circuit : 100 Aeff à 255 V ac
Tenue aux surtensions : 1200 V/200 ms

produit : DEHN
Type: DGPM 1 255 FM
Référence: 961185
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	grün / rot
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 961185 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961185 a été ajouté au panier.

Aller à la boutique en ligne

DEHNgap Maxi 440 (FM)

Parafoudre coordonné unipolaire modulaire N-PE ; type FM avec contact sec de télésignalisation.

2 Produits

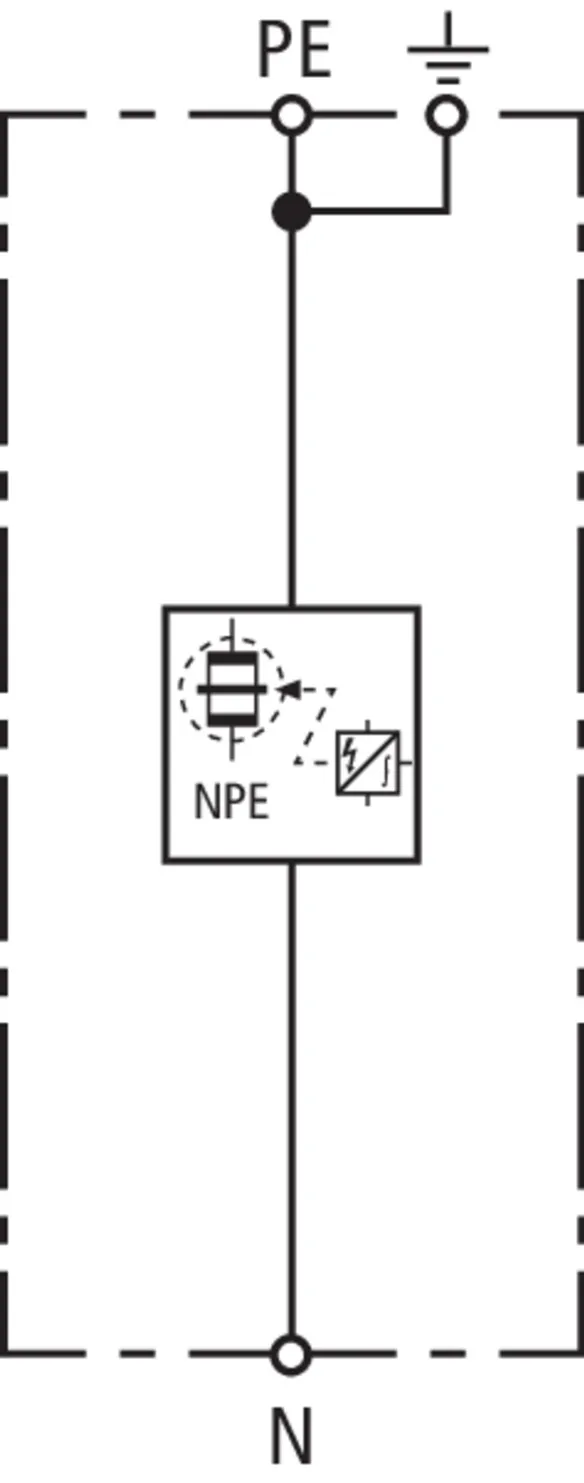

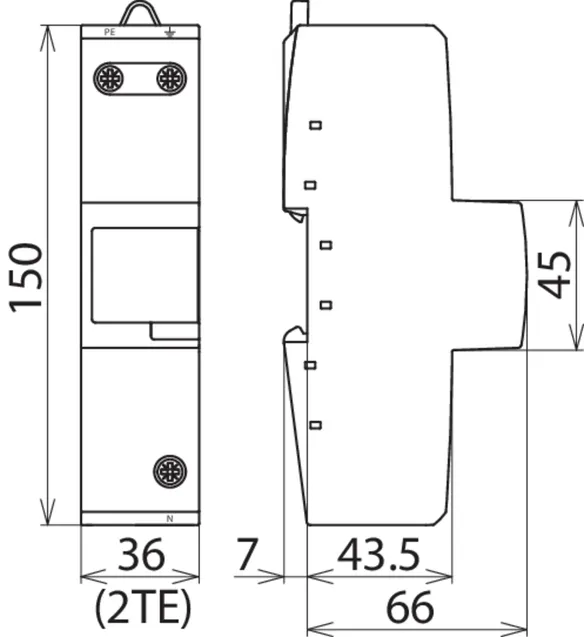

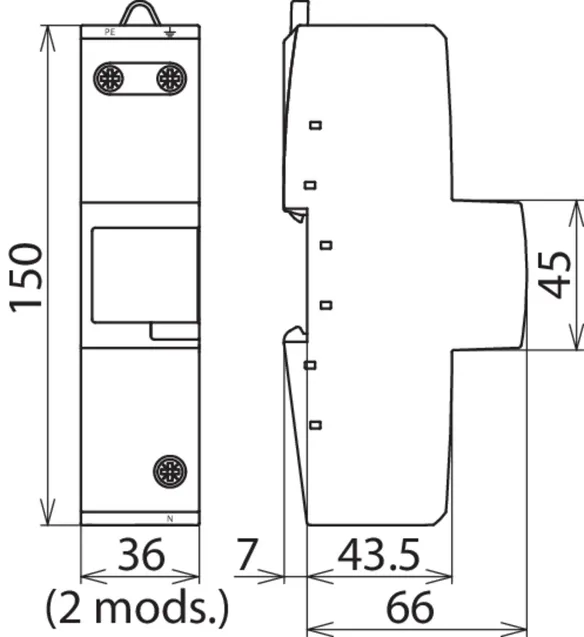

Référence de la pièce 961160 DGPM 440

GTIN 4013364116290, Clients tariffs no (UE): 85363030, Poids brut: 415.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre N-PE DEHNgap Maxi 440
Parafoudre coordonné N-PE, largeur 2 modules
Parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Indication de défaut
Courant de foudre (10/350) : 100 kA
Niveau de protection : <= 2,5 kV
Tenue aux courants de court-circuit : 100 Aeff pour 440 V ac
Tenue aux surtensions : 1200 V/200 ms

produit : DEHN
Type: DGPM 440
Référence: 961160
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Certifications	UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL

Le produit 961160 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961160 a été ajouté au panier.

Aller à la boutique en ligne

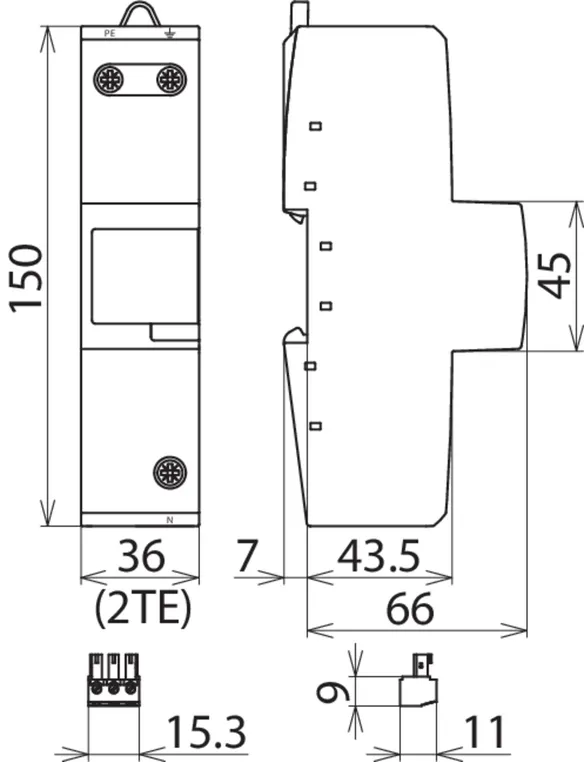

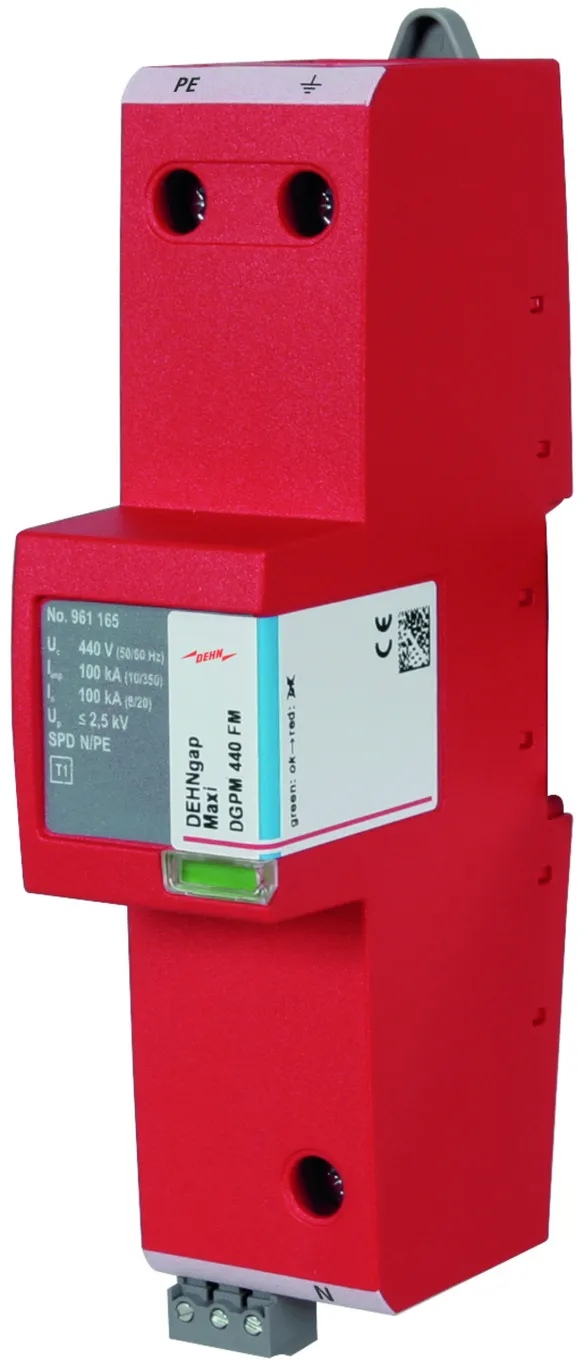

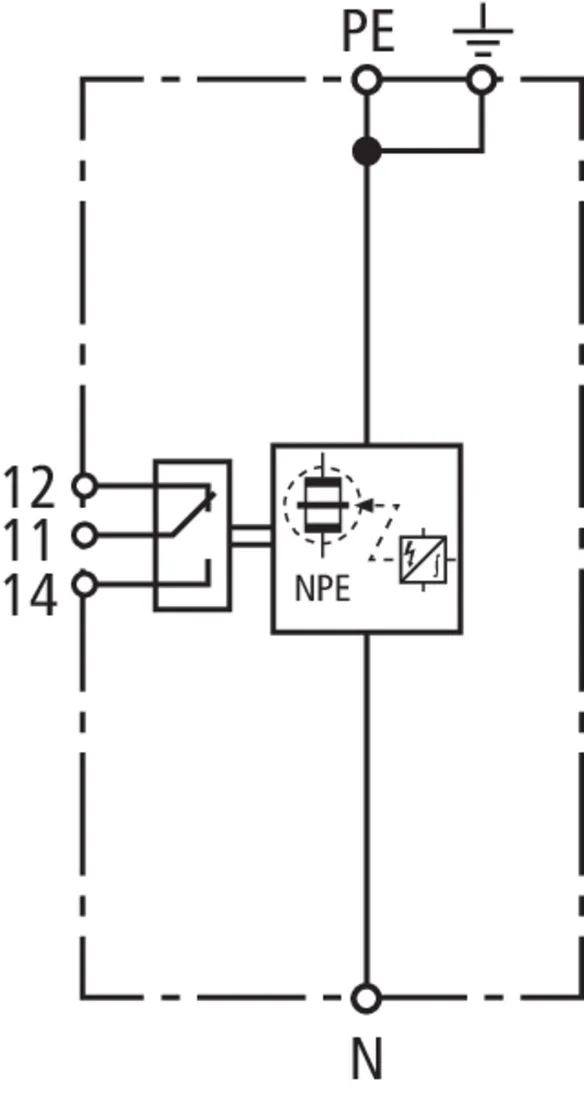

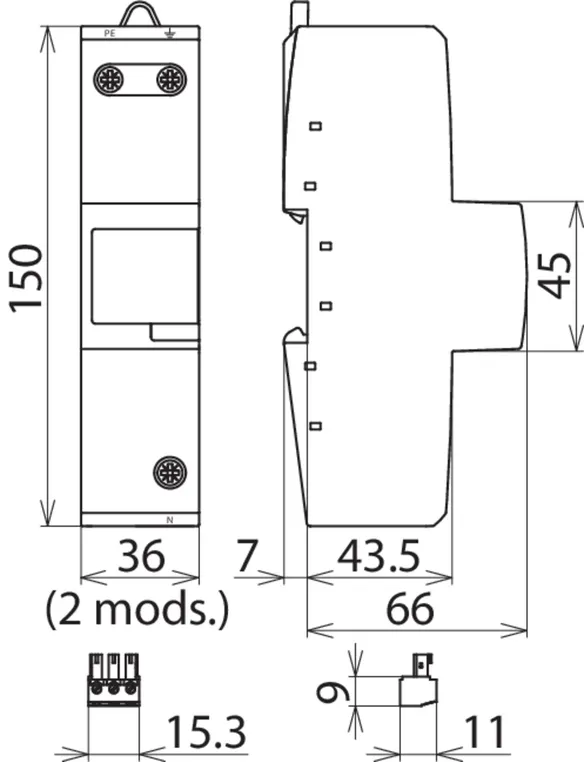

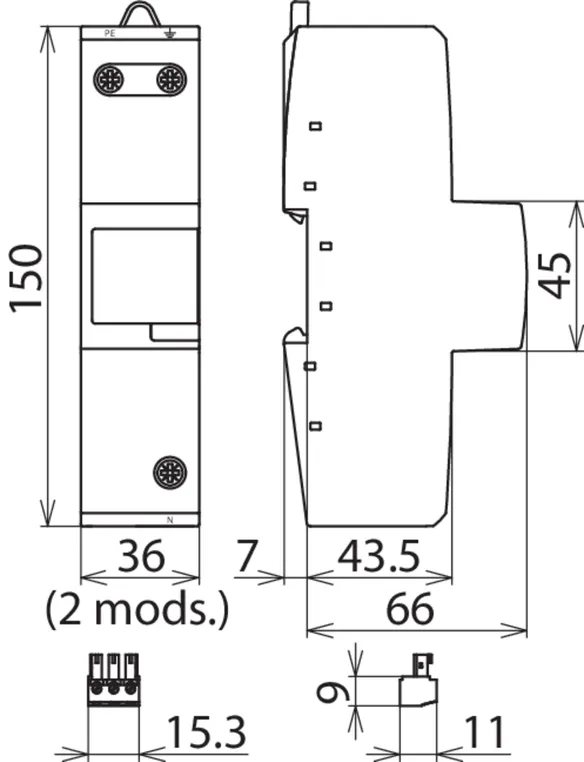

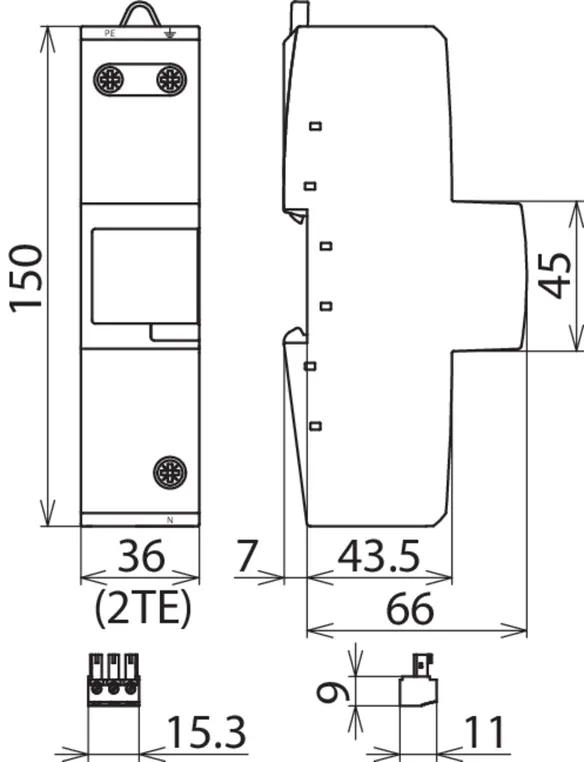

Référence de la pièce 961165 DGPM 440 FM

GTIN 4013364116306, Clients tariffs no (UE): 85363030, Poids brut: 418.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre N-PE DEHNgap Maxi 440 FM
Parafoudre coordonné N-PE, largeur 2 modules
avec contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Technologie d’éclateurs à air RADAX-Flow
Indication de défaut
Courant de foudre (10/350) : 100 kA
Niveau de protection : <= 2,5 kV
Tenue aux courants de court-circuit : 100 Aeff pour 440 V ac
Tenue aux surtensions : 1200 V/200 ms

produit : DEHN
Type: DGPM 440 FM
Référence: 961165
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Capacité de raccordement (N, PE, 9) (min.)	10 mm² rigide/brins souples
Capacité de raccordement (N, PE) (max.)	50 mm² multi-brins/35 mm² brins souples
Capacité de raccordement 9 (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 961165 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961165 a été ajouté au panier.

Aller à la boutique en ligne

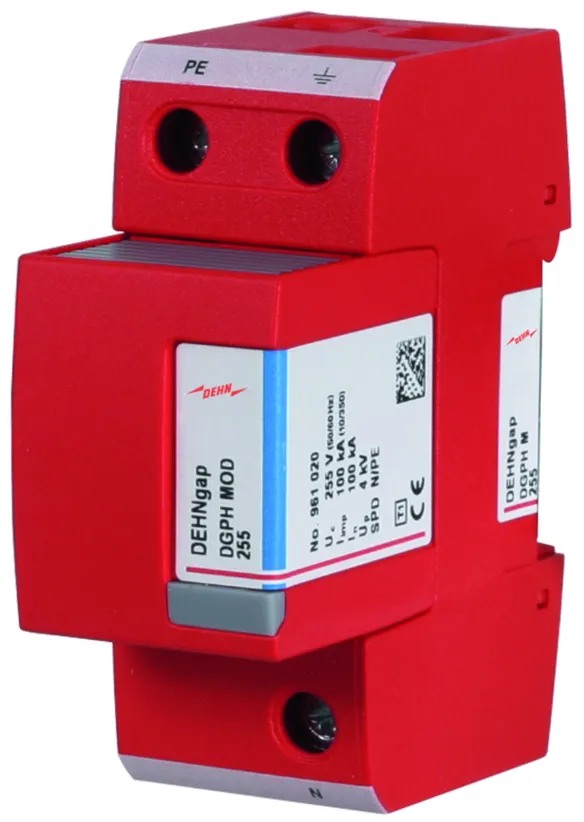

DEHNgap H M 255

Parafoudre unipolaire modulaire N-PE.

1 Produit

Référence de la pièce 961102 DGPH M 255

GTIN 4013364118690, Clients tariffs no (UE): 85363030, Poids brut: 300.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DGPH M 255
Référence: 961102
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Niveau de protection en tension (U_P )	≤ 4 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Niveau de protection en tension (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	100 A_eff
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (max.)	50 mm² multi-brins/35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880

Le produit 961102 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 961102 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNgap

Détails
