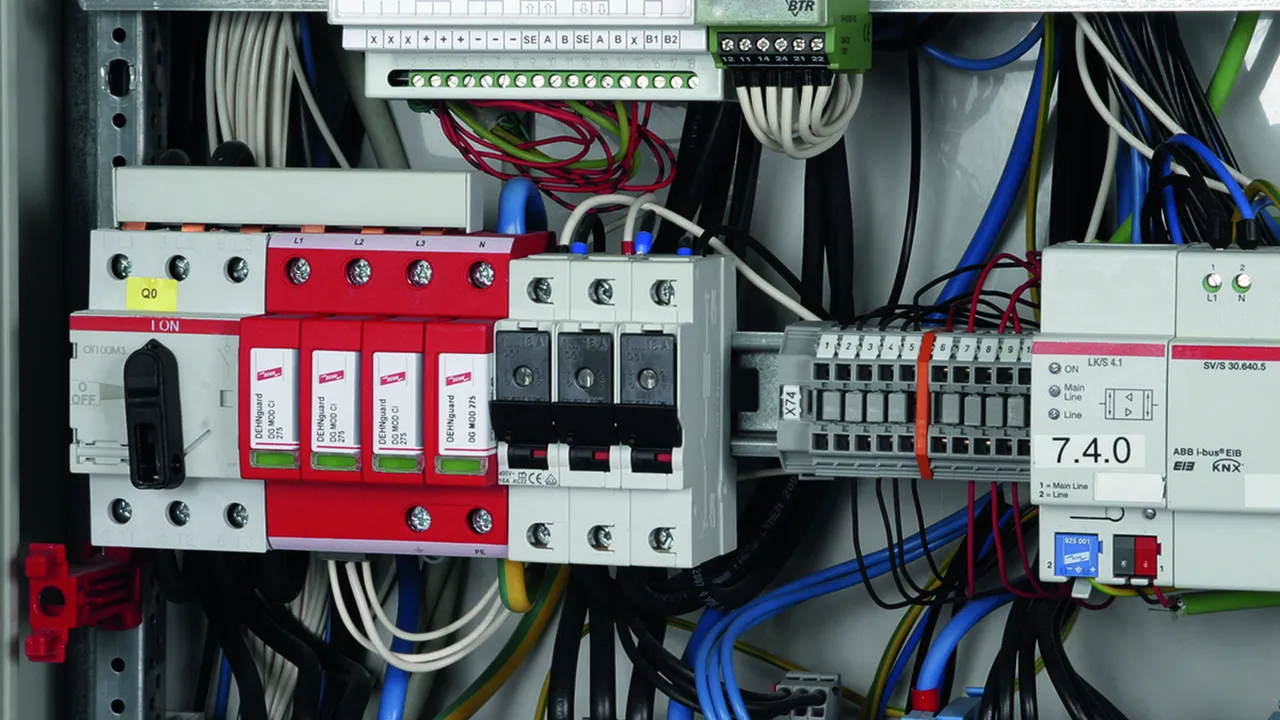

DEHNguard CI avec fusible intégré

Fusible intégré dans le module de protection
Version monobloc comprenant une embase et des modules de protection débrochables
Coordonné énergétiquement avec la gamme de produits Red/Line
Capacité d'écoulement élevée
Fiabilité élevée grâce à la surveillance « Thermo-Dynamic-Control » du parafoudre
Remplacement simple et sans outillage des modules de protection grâce au système de verrouillage avec touche de déverrouillage
Testé contre les vibrations et les chocs selon EN 60068-2

Plus d'informations

Thèmes similaires

Remplacé par : DEHNguard ACI

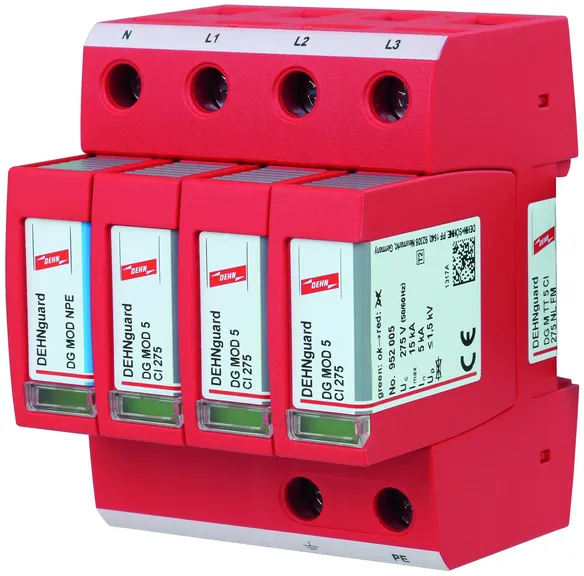

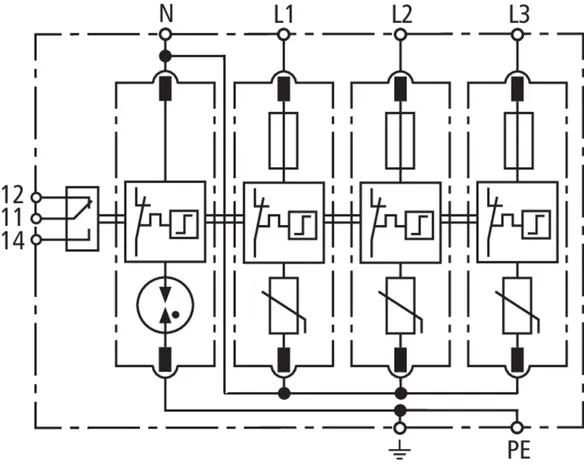

DEHNguard M TT 5 CI 275 NL FM

Parafoudre modulaire avec fusible amont intégré pour systèmes TT et TN-S (mode de connexion 3 + 1).

1 Produit

Référence de la pièce 952180 DG M TT 5 CI 275 NL FM

GTIN 4013364324718, Clients tariffs no (UE): 85363030, Poids brut: 479.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DG M TT 5 CI 275 NL FM
Référence: 952180
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Résistance au court-circuit (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

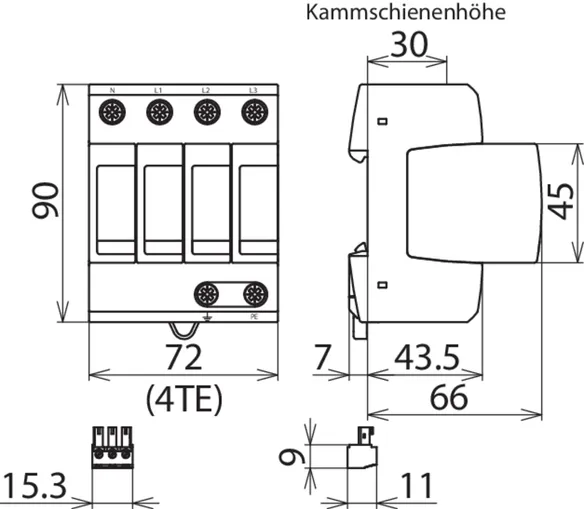

Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV

Le produit 952180 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952180 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard M TT 2P CI 275 NL (FM)

Parafoudre modulaire avec fusible intégré pour systèmes TT et TN 230 V monophasés (mode de connexion 1 + 1) ; version FM avec contact sec de télésignalisation.

2 Produits

Référence de la pièce 952170 DG M TT2P CI275NL

GTIN 4013364255357, Clients tariffs no (UE): 85363030, Poids brut: 269.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT2P CI275NL
Référence: 952170
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire [N-PE] (U_T )	1200 V/200 ms
Caractéristique de la surtension temporaire	Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Courant de foudre (10/350 µs) [N-PE] (I_imp )	12 kA

Le produit 952170 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952170 a été ajouté au panier.

Aller à la boutique en ligne

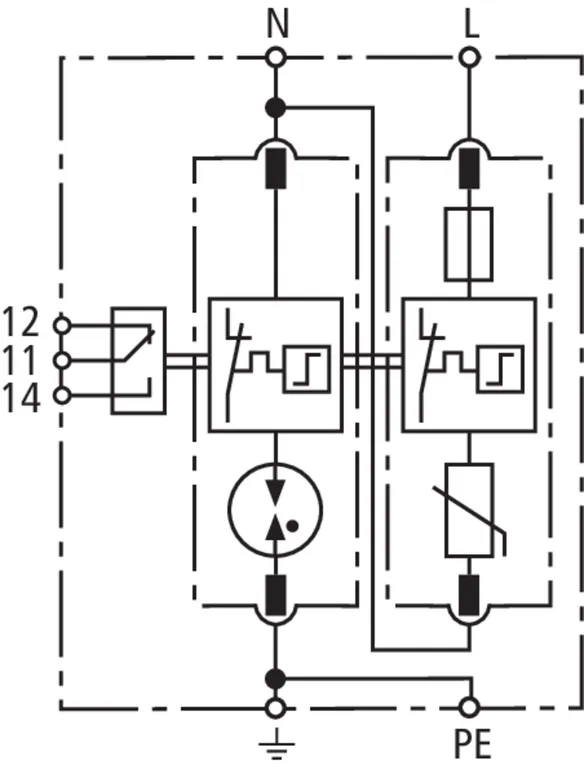

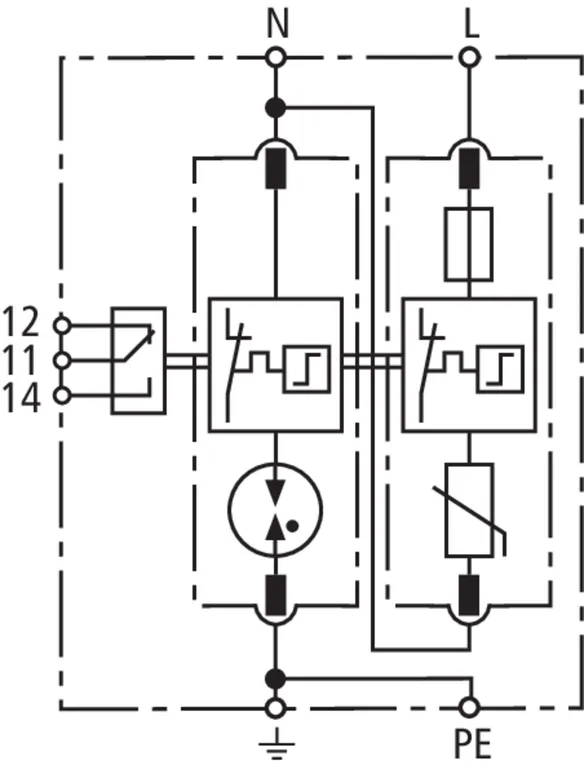

Référence de la pièce 952175 DG M TT2P CI275NL FM

GTIN 4013364255364, Clients tariffs no (UE): 85363030, Poids brut: 275.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT2P CI275NL FM
Référence: 952175
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire [N-PE] (U_T )	1200 V/200 ms
Caractéristique de la surtension temporaire	Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Courant de foudre (10/350 µs) [N-PE] (I_imp )	12 kA

Le produit 952175 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952175 a été ajouté au panier.

Aller à la boutique en ligne

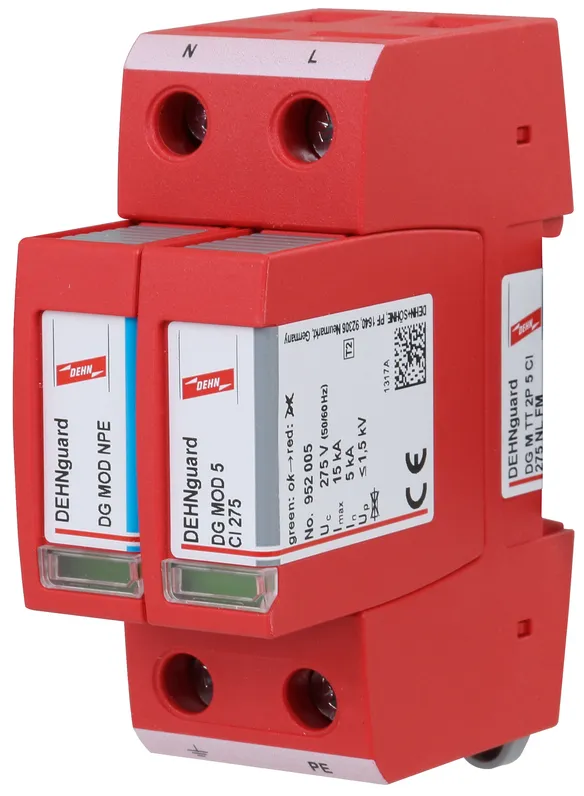

DEHNguard M TT 2P 5 CI 275 NL FM

Parafoudre modulaire avec fusible amont intégré pour systèmes TT et TN 230 V monophasés (mode de connexion 1 + 1).

1 Produit

Référence de la pièce 952179 DG M TT 2P 5 CI 275 NL FM

GTIN 4013364324701, Clients tariffs no (UE): 85363030, Poids brut: 259.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DG M TT 2P 5 CI 275 NL FM
Référence: 952179
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Résistance au court-circuit (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

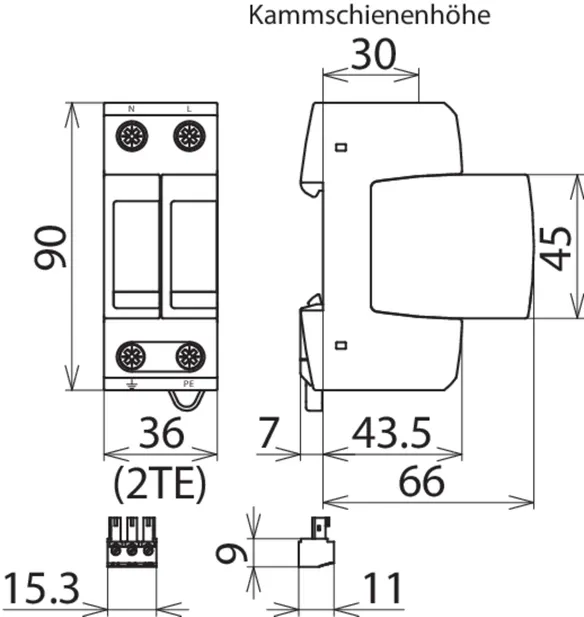

Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952179 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952179 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNguard CI avec fusible intégré

Plus d'informations

DEHNguard M TT 5 CI 275 NL FM

Référence de la pièce 952180 DG M TT 5 CI 275 NL FM

Le produit 952180 a été ajouté au bloc-notes

Le produit 952180 a été ajouté au panier.

DEHNguard M TT 2P CI 275 NL (FM)

Référence de la pièce 952170 DG M TT2P CI275NL

Le produit 952170 a été ajouté au bloc-notes

Le produit 952170 a été ajouté au panier.

Référence de la pièce 952175 DG M TT2P CI275NL FM

Le produit 952175 a été ajouté au bloc-notes

Le produit 952175 a été ajouté au panier.

DEHNguard M TT 2P 5 CI 275 NL FM

Référence de la pièce 952179 DG M TT 2P 5 CI 275 NL FM

Le produit 952179 a été ajouté au bloc-notes

Le produit 952179 a été ajouté au panier.

DEHNguard CI avec fusible intégré

Plus d'informations

DEHNguard M TT 5 CI 275 NL FM

Référence de la pièce 952180 DG M TT 5 CI 275 NL FM

Le produit 952180 a été ajouté au bloc-notes

Le produit 952180 a été ajouté au panier.

DEHNguard M TT 2P CI 275 NL (FM)

Référence de la pièce 952170 DG M TT2P CI275NL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952170 a été ajouté au bloc-notes

Le produit 952170 a été ajouté au panier.

Référence de la pièce 952175 DG M TT2P CI275NL FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952175 a été ajouté au bloc-notes

Le produit 952175 a été ajouté au panier.

DEHNguard M TT 2P 5 CI 275 NL FM

Référence de la pièce 952179 DG M TT 2P 5 CI 275 NL FM

Le produit 952179 a été ajouté au bloc-notes

Le produit 952179 a été ajouté au panier.
