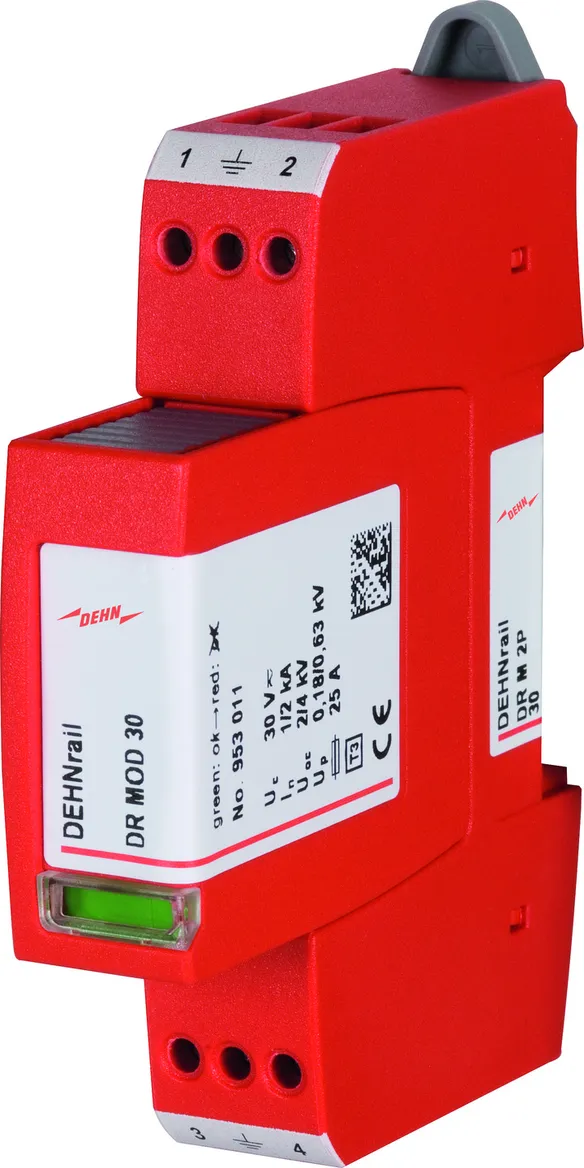

Référence de la pièce 953201 DR M 2P 30

GTIN 4013364109674, Clients tariffs no (UE): 85363030, Poids brut: 90.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DR M 2P 30
Référence: 953201
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

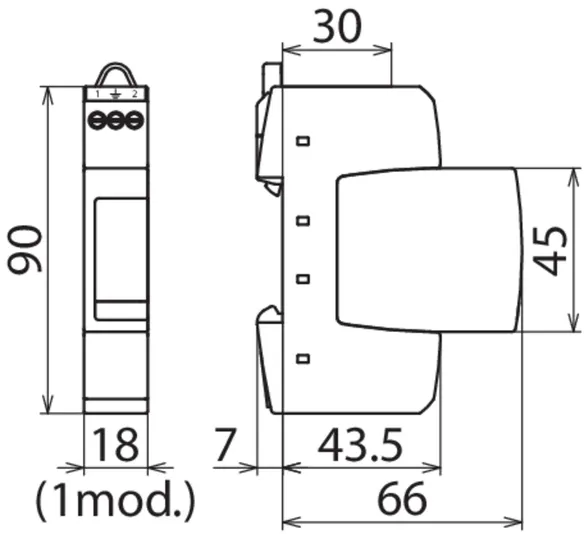

Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Le produit 953201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953201 a été ajouté au panier.

Aller à la boutique en ligne

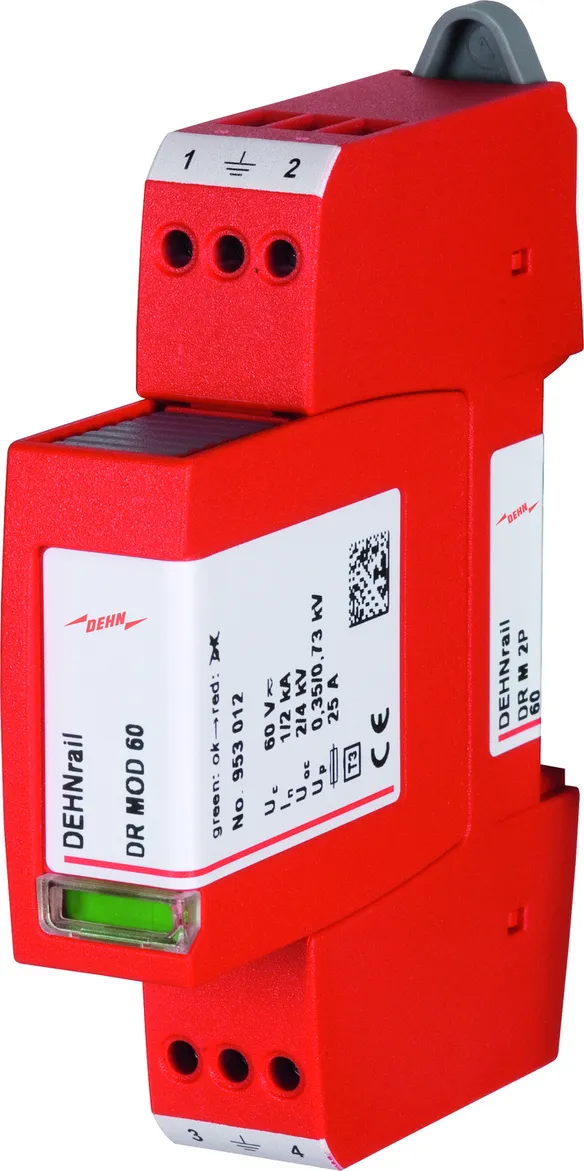

Référence de la pièce 953202 DR M 2P 60

GTIN 4013364109681, Clients tariffs no (UE): 85363030, Poids brut: 91.80 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 60
Référence: 953202
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Le produit 953202 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953202 a été ajouté au panier.

Aller à la boutique en ligne

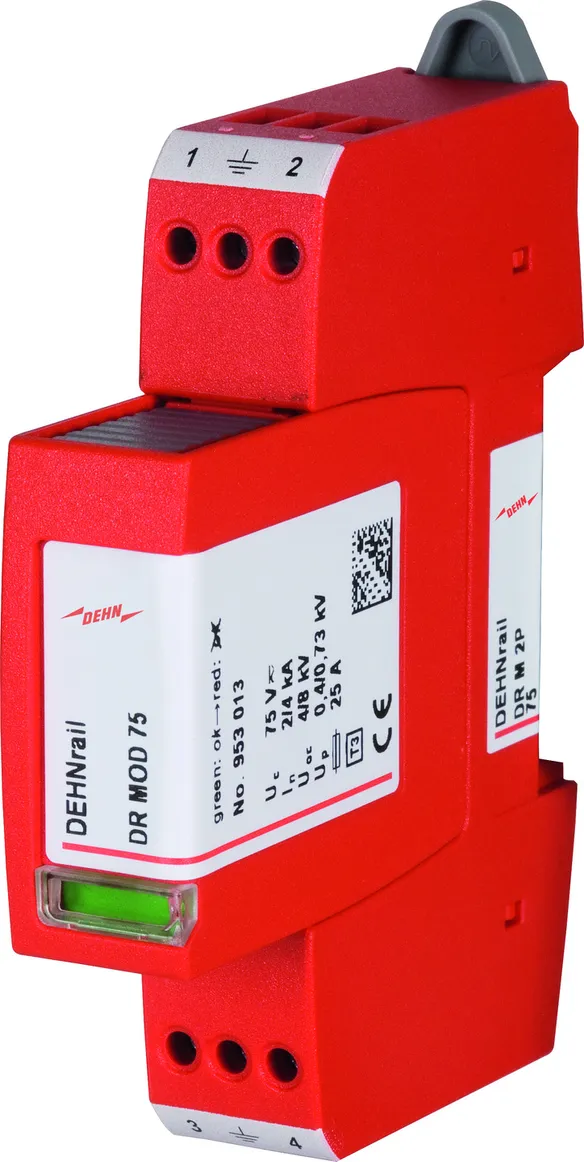

Référence de la pièce 953203 DR M 2P 75

GTIN 4013364109698, Clients tariffs no (UE): 85363030, Poids brut: 89.80 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 75
Référence: 953203
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Le produit 953203 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953203 a été ajouté au panier.

Aller à la boutique en ligne

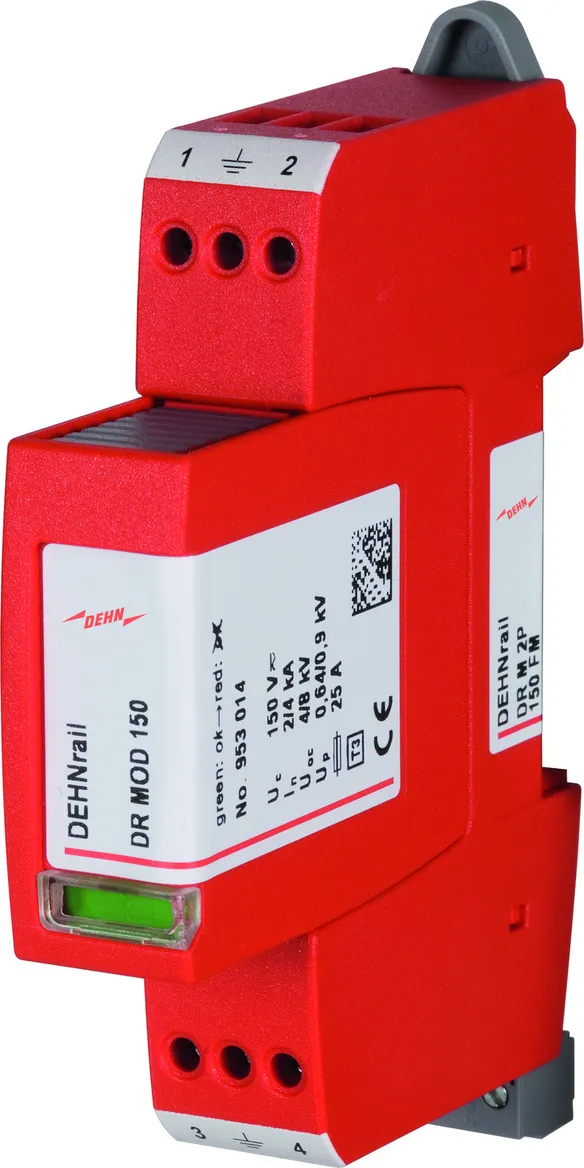

Référence de la pièce 953204 DR M 2P 150

GTIN 4013364109704, Clients tariffs no (UE): 85363030, Poids brut: 90.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 150
Référence: 953204
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Le produit 953204 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953204 a été ajouté au panier.

Aller à la boutique en ligne

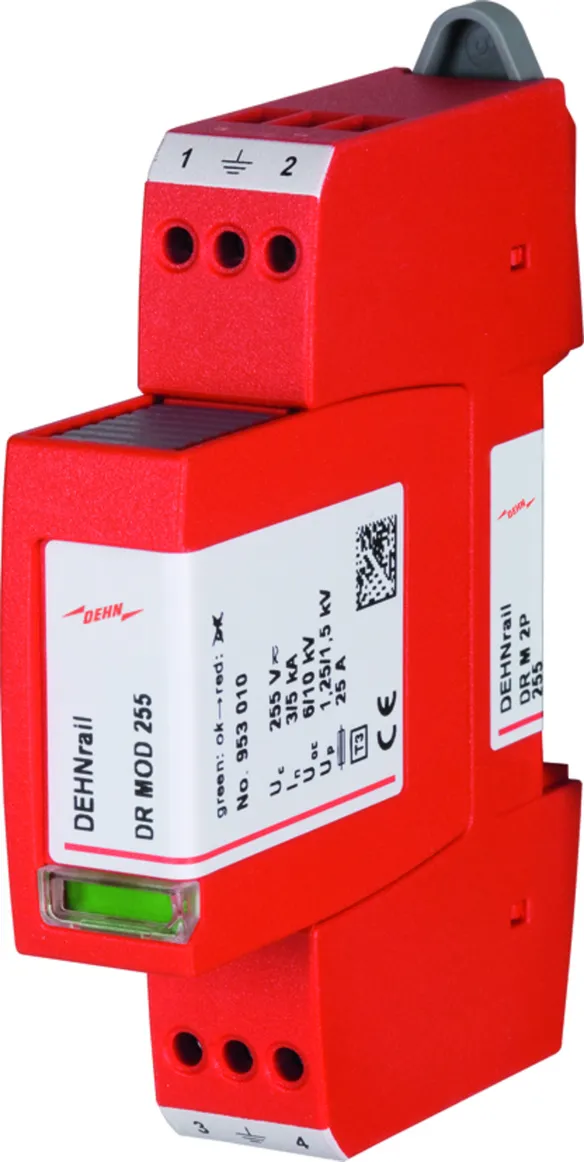

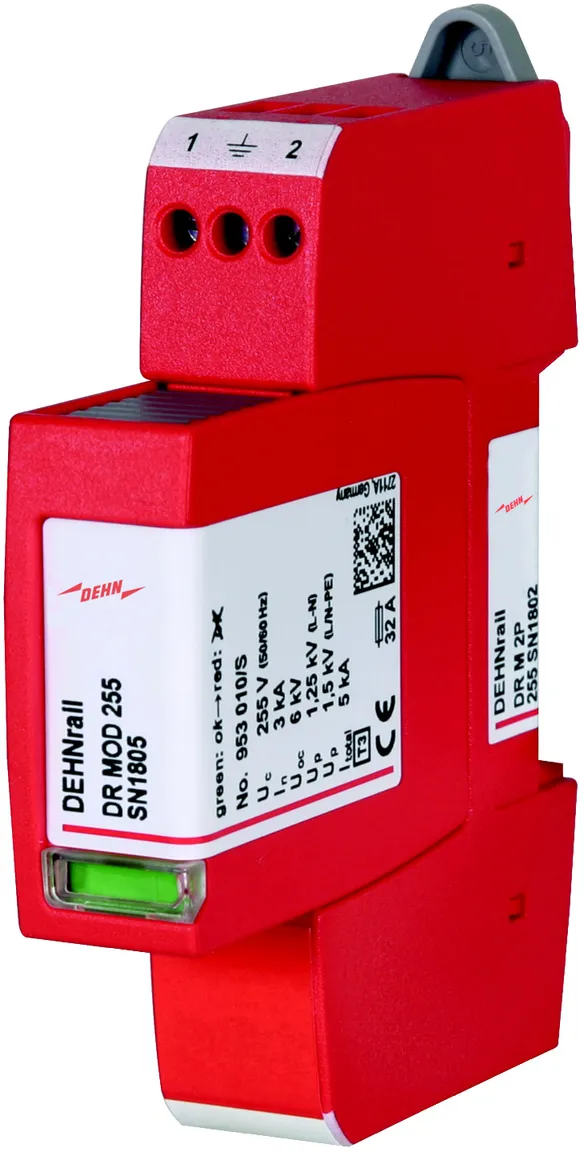

Référence de la pièce 953200 DR M 2P 255

GTIN 4013364108301, Clients tariffs no (UE): 85363030, Poids brut: 91.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DR M 2P 255
Référence: 953200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

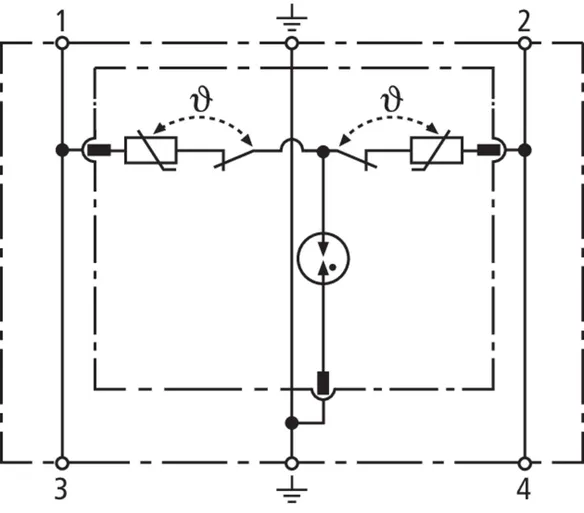

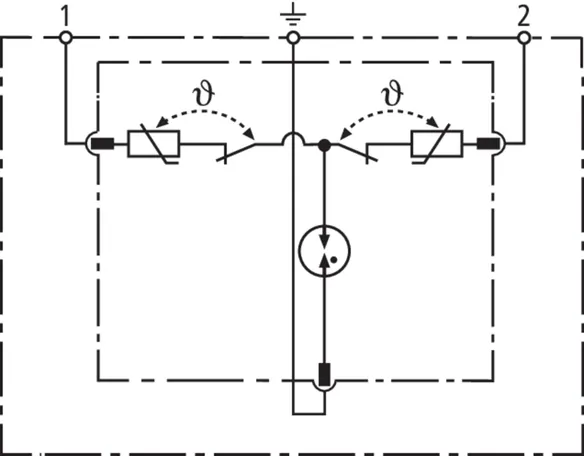

Le produit 953200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 953206 DR M 2P 30 FM

GTIN 4013364109711, Clients tariffs no (UE): 85363030, Poids brut: 94.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DR M 2P 30 FM
Référence: 953206
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

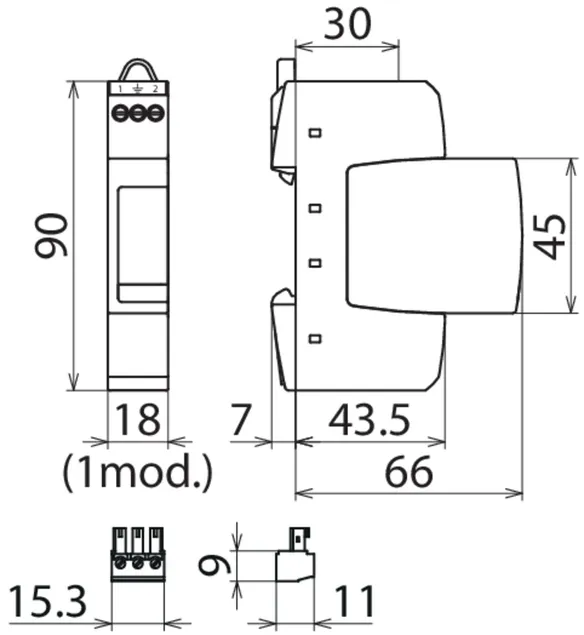

Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 953206 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953206 a été ajouté au panier.

Aller à la boutique en ligne

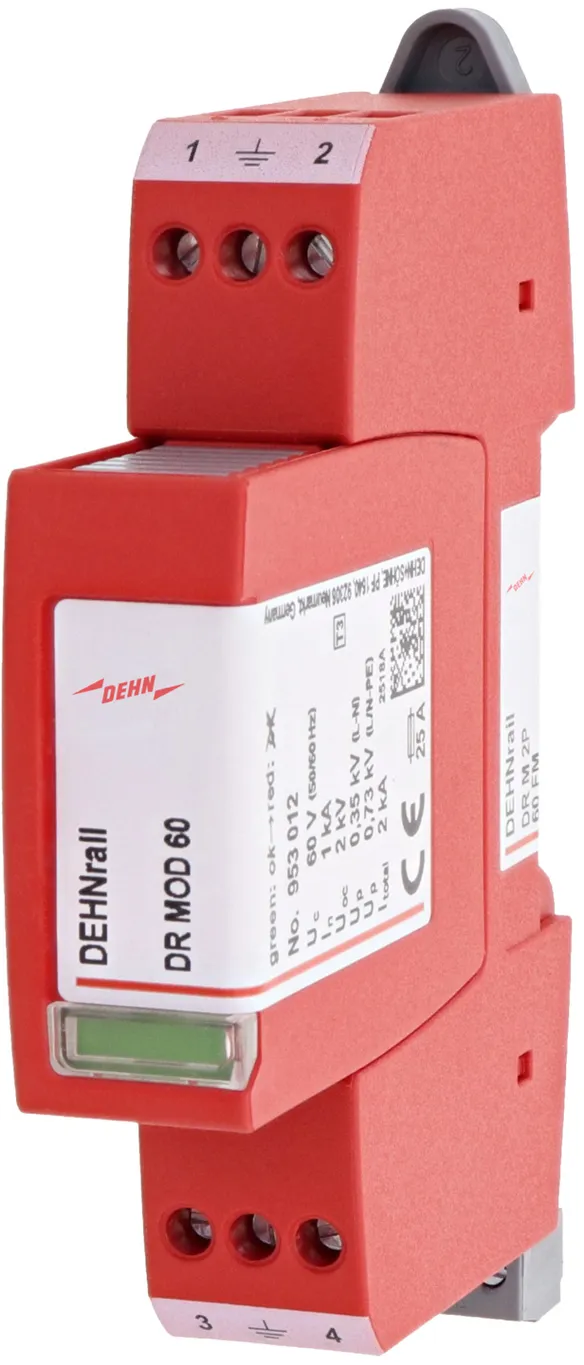

Référence de la pièce 953207 DR M 2P 60 FM

GTIN 4013364109728, Clients tariffs no (UE): 85363030, Poids brut: 95.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 60 FM
Référence: 953207
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant de charge nominal (a.c.) / (d.c.) (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 953207 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953207 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 953208 DR M 2P 75 FM

GTIN 4013364109735, Clients tariffs no (UE): 85363030, Poids brut: 93.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 75 FM
Référence: 953208
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 953208 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953208 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 953209 DR M 2P 150 FM

GTIN 4013364109742, Clients tariffs no (UE): 85363030, Poids brut: 93.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 150 FM
Référence: 953209
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 953209 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953209 a été ajouté au panier.

Aller à la boutique en ligne

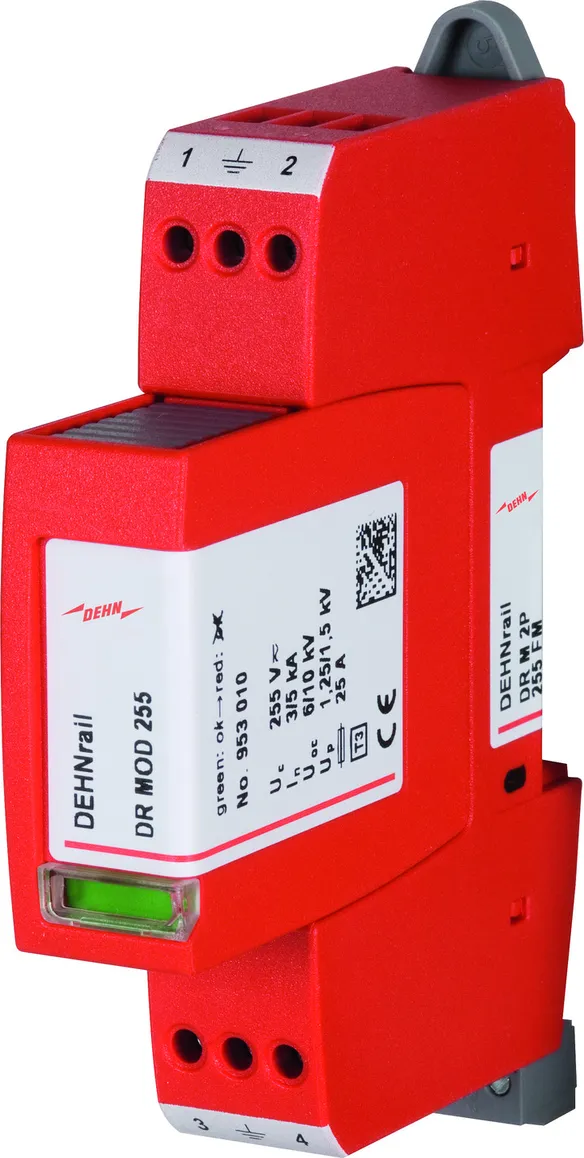

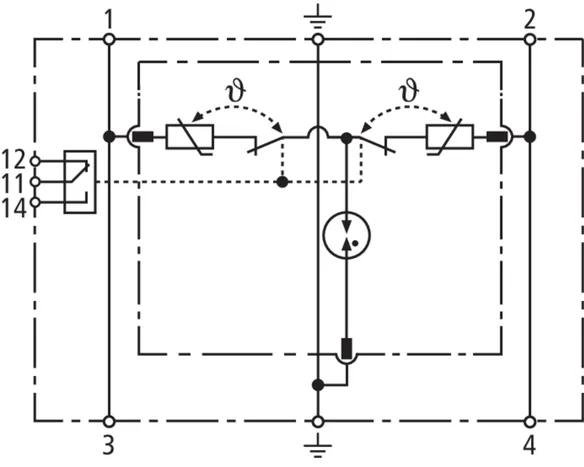

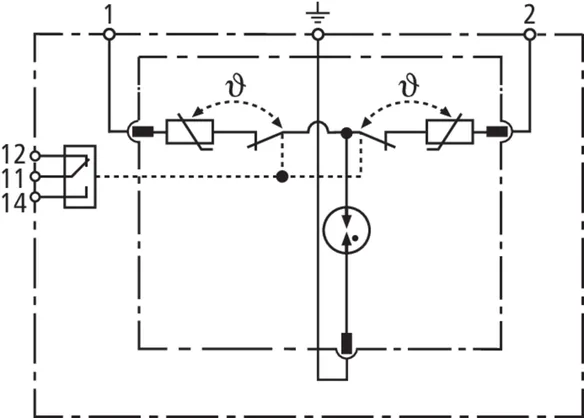

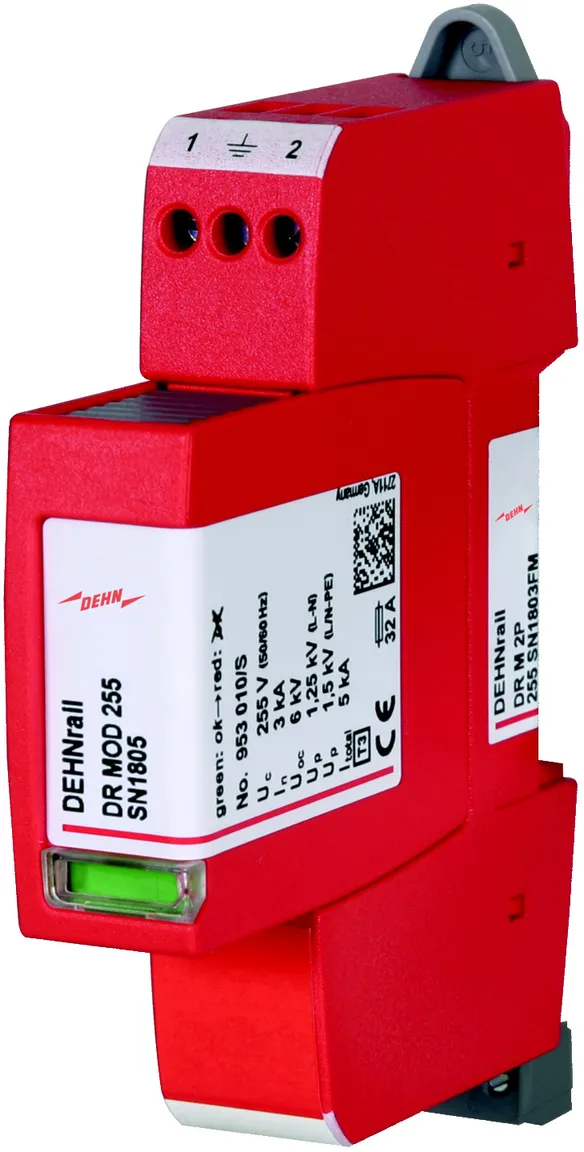

Référence de la pièce 953205 DR M 2P 255 FM

GTIN 4013364108318, Clients tariffs no (UE): 85363030, Poids brut: 98.88 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DR M 2P 255 FM
Référence: 953205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 953205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953205 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Clients tariffs no (UE): 85363030, Poids brut: 89.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 255 SN1802
Référence: 953228
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou 32 A
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Module de protection sur demande

Le produit 953228 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953228 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Clients tariffs no (UE): 85363030, Poids brut: 93.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DR M 2P 255 SN1803FM
Référence: 953229
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou B 32 A
Contacts de télésignalisation/Type de contact	Inverseur
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou B 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Module de protection sur demande

Le produit 953229 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 953229 a été ajouté au panier.

Aller à la boutique en ligne

DEHNrail

Détails

DEHNrail M 2P ...

Référence de la pièce 953201 DR M 2P 30

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953201 a été ajouté au bloc-notes

Le produit 953201 a été ajouté au panier.

Référence de la pièce 953202 DR M 2P 60

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953202 a été ajouté au bloc-notes

Le produit 953202 a été ajouté au panier.

Référence de la pièce 953203 DR M 2P 75

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953203 a été ajouté au bloc-notes

Le produit 953203 a été ajouté au panier.

Référence de la pièce 953204 DR M 2P 150

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953204 a été ajouté au bloc-notes

Le produit 953204 a été ajouté au panier.

Référence de la pièce 953200 DR M 2P 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953200 a été ajouté au bloc-notes

Le produit 953200 a été ajouté au panier.

DEHNrail M 2P ... FM

Référence de la pièce 953206 DR M 2P 30 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953206 a été ajouté au bloc-notes

Le produit 953206 a été ajouté au panier.

Référence de la pièce 953207 DR M 2P 60 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 953207 a été ajouté au bloc-notes

Le produit 953207 a été ajouté au panier.

Référence de la pièce 953208 DR M 2P 75 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
