DEHNprotector - adaptateur combiné

Parafoudre combiné pour la protection de l'alimentation et des lignes de données d'un équipement terminal
Protection

– d'installations TV et SAT – téléphoniques – de Ethernet

Indication optique de fonctionnement/de défaut
Rénovation rapide grâce à une installation simple

Détails

Prise de courant avec terre avec protection du côté énergie.

lorem ipsum — Prise de courant avec terre avec protection du côté énergie.

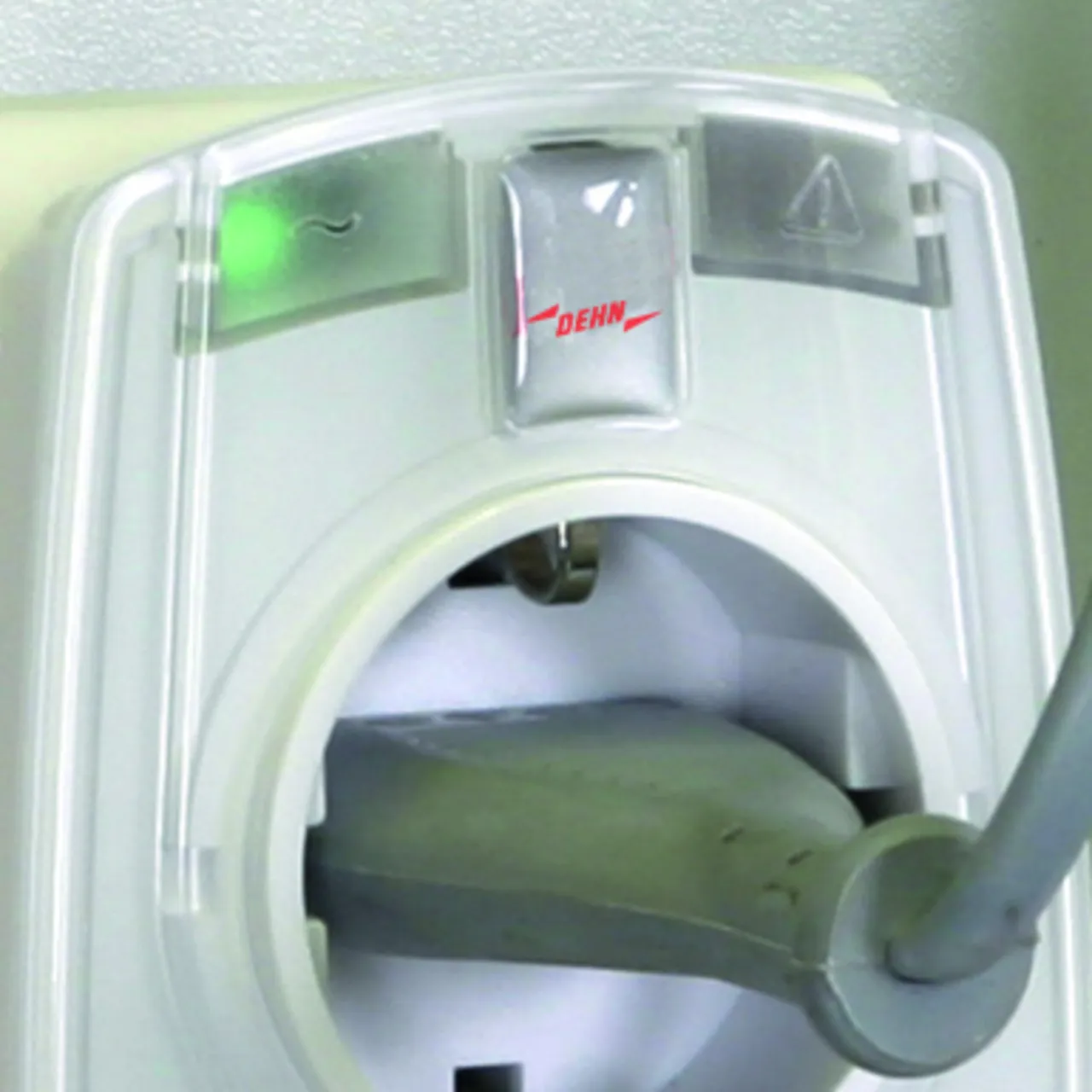

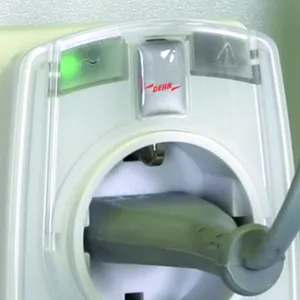

Indication optique de fonctionnement/de défaut du côté énergie (230 V).

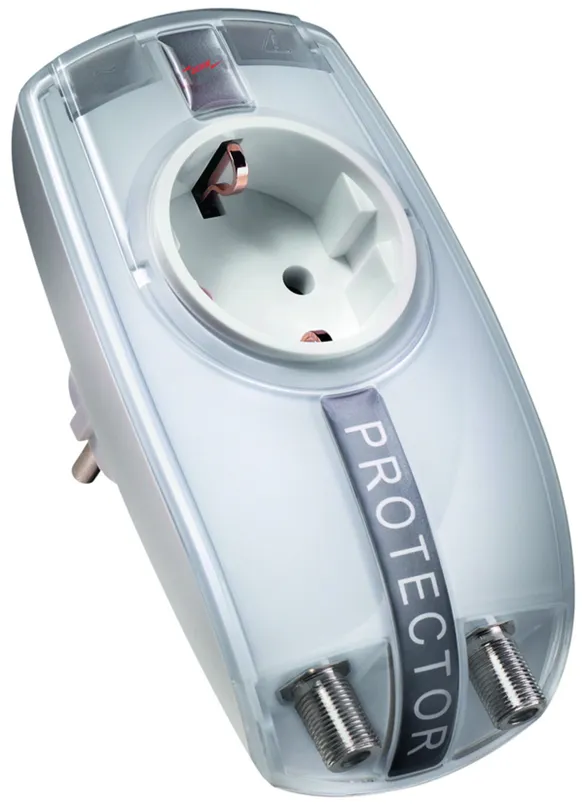

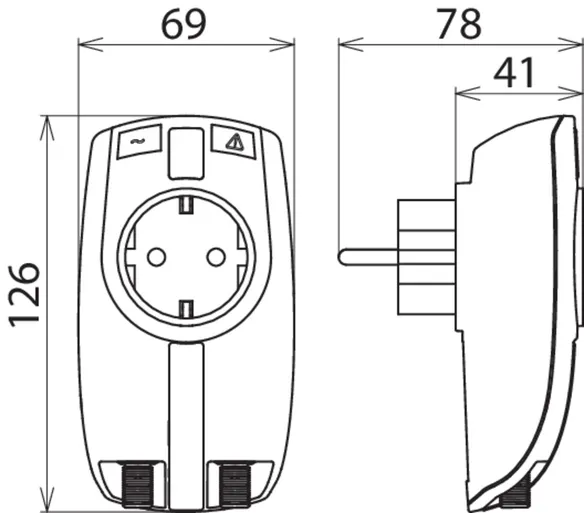

DPRO 230 TV

Protection antisurtension combinée pour le côté énergie et le côté antenne d’un téléviseur, d’un appareil radio ou d’un appareil vidéo. Avec indication optique de fonctionnement / défaut et sécurité enfants.

1 Produit

Référence de la pièce 909300 DPRO 230 TV

GTIN 4013364117723, Clients tariffs no (UE): 85363010, Poids brut: 241.20 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

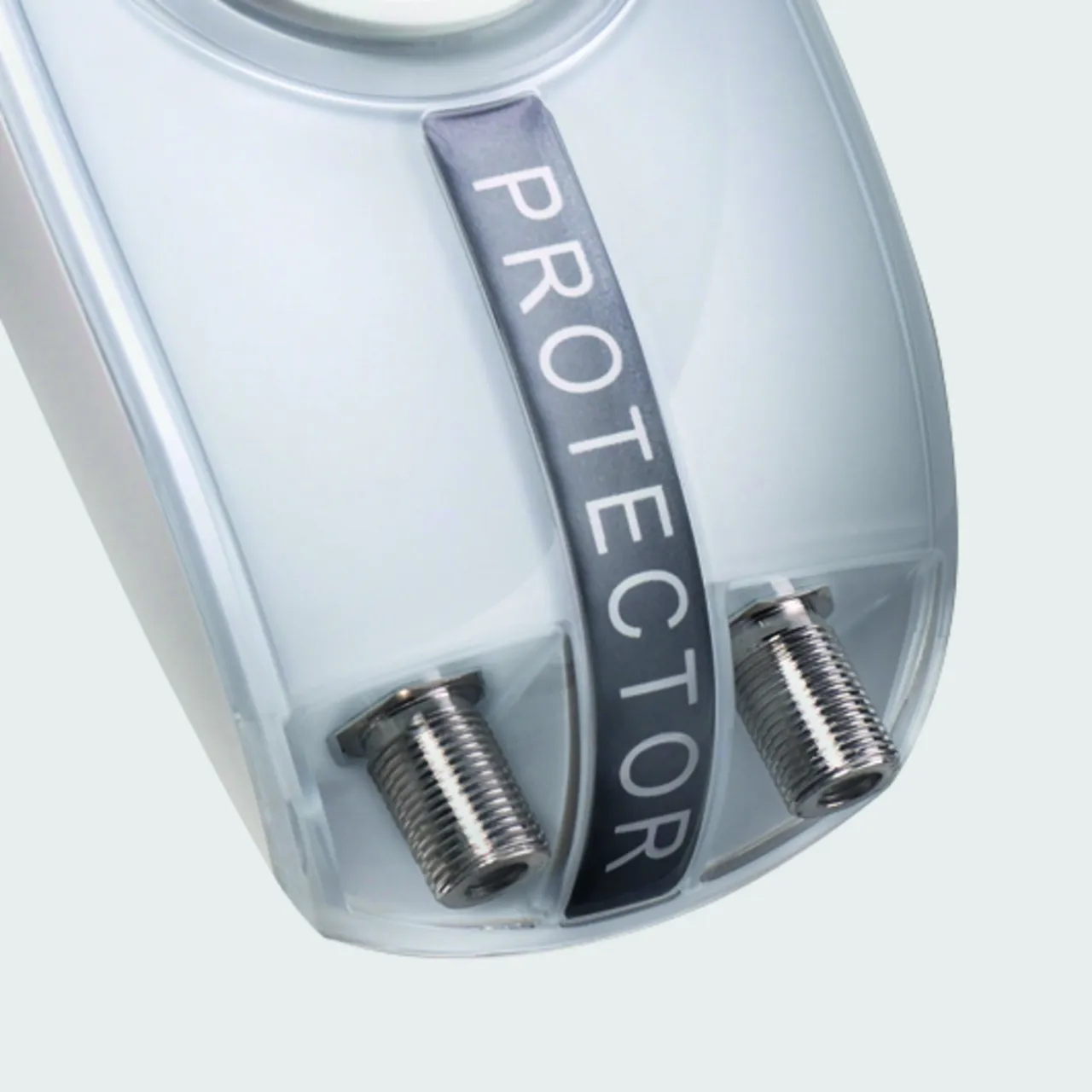

Raccordement d'entrée/de sortie: prise F/prise F

produit : DEHN
Type: DPRO 230 TV
Référence: 909300
ou équivalent

Certificats

Caractéristiques techniques

Protection de données
Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	60 V
C2 Courant nominal de décharge (8/20 µs) cond-blindage (PE) (I_n )	5 kA
Pertes par insertion 0 - 2400 MHz	≤ 1,5 dB
Raccordement d'entrée/de sortie	prise F/prise F
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,35 kV
Protection max. contre les surintensités	16 A gL/gG ou B 16 A

Protection de données
Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	60 V
C2 Courant nominal de décharge (8/20 µs) cond-blindage (PE) (I_n )	5 kA
Niveau de protection cond-blindage (PE) avec 1 kV/µs C3 (U_P )	≤ 600 V
Pertes par insertion 0 - 2400 MHz	≤ 1,5 dB
Température d'utilisation (T_U )	-25 °C ... +40 °C
Indice de protection	IP 20
Raccordement d'entrée/de sortie	prise F/prise F
Mise à la terre par	raccordement au conducteur de protection
Matériau de l'enveloppe	Thermoplastique, UL 94 V-2
Couleur	blanc pur
Normes de test	CEI 61643-21/NF EN 61643-21
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N+PE] (U_OC_total )	10 kV
Niveau de protection [L-N] (U_P )	≤ 1,35 kV
Niveau de protection [L/N-PE] (U_P )	≤ 1,5 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	16 A gL/gG ou B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	1
Montage sur	prise avec borne de terre centrale selon page V de la norme CEE 7
Normes de test	NF EN 61643-11

Le produit 909300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909300 a été ajouté au panier.

Aller à la boutique en ligne

DPRO 230 NT

Protection antisurtension combinée pour le côté énergie et le côté données d’un raccordement réseau NT numérique. Egalement adapté aux appareils téléphoniques et fax. Avec indication optique de fonctionnement / défaut et sécurité enfants.

1 Produit

Référence de la pièce 909310 DPRO 230 NT

GTIN 4013364117747, Clients tariffs no (UE): 85363010, Poids brut: 258.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Protection combinée contre les surtensions DEHNprotector DPRO 230 NT
avec protection combinée pour l'énergie
interface latérale et d'entrée (Uk0)
une terminaison de réseau numérique NT,
et téléphones et télécopieurs;
y compris accessoires adaptés à RJ11 / 12
et connexion TAE.
Testé selon EN61643-11 et -21.

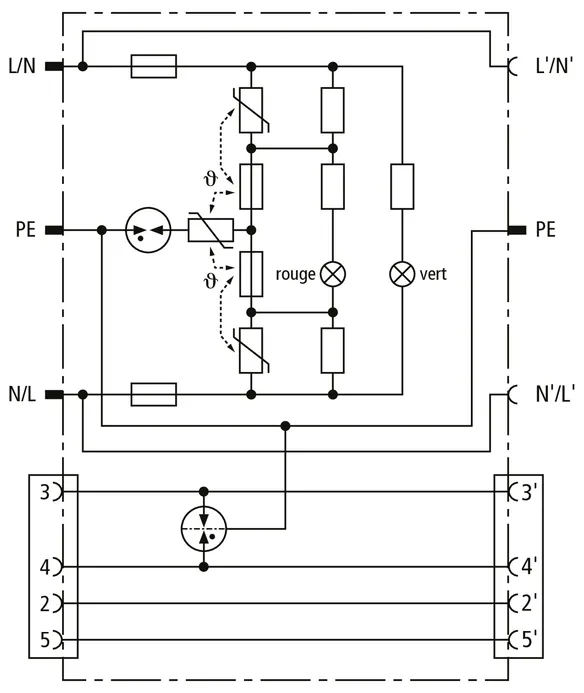

Circuit de protection avec
Dispositif de surveillance fonctionnement optique intégré
Basse tension : Type 3
réseaux de données : Type 2 / P1
Raccordement d'entrée/de sortie: Prise RJ12/Prise RJ12
Affectation: 3/4

produit : DEHN
Type: DPRO 230 NT
Référence: 909310
ou équivalent

Certificats

Caractéristiques techniques

Protection de données
Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	180 V
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Bande passante (f_G )	220 MHz
Raccordement d'entrée/de sortie	Prise RJ12/Prise RJ12
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,35 kV
Protection max. contre les surintensités	B 16 A

Protection de données
Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	180 V
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 500 V
Bande passante (f_G )	220 MHz
Température d'utilisation (T_U )	-25 °C ... +40 °C
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Prise RJ12/Prise RJ12
Affectation	3/4
Mise à la terre par	raccordement au conducteur de protection
Matériau de l'enveloppe	Thermoplastique, UL 94 V-2
Couleur	blanc pur
Normes de test	CEI 61643-21 / EN 61643-21
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N+PE] (U_OC_total )	10 kV
Niveau de protection [L-N] (U_P )	≤ 1,35 kV
Niveau de protection [L/N-PE] (U_P )	≤ 1,5 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	1
Montage sur	prise avec borne de terre centrale selon page V de la norme CEE 7
Normes de test	NF EN 61643-11

Le produit 909310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909310 a été ajouté au panier.

Aller à la boutique en ligne

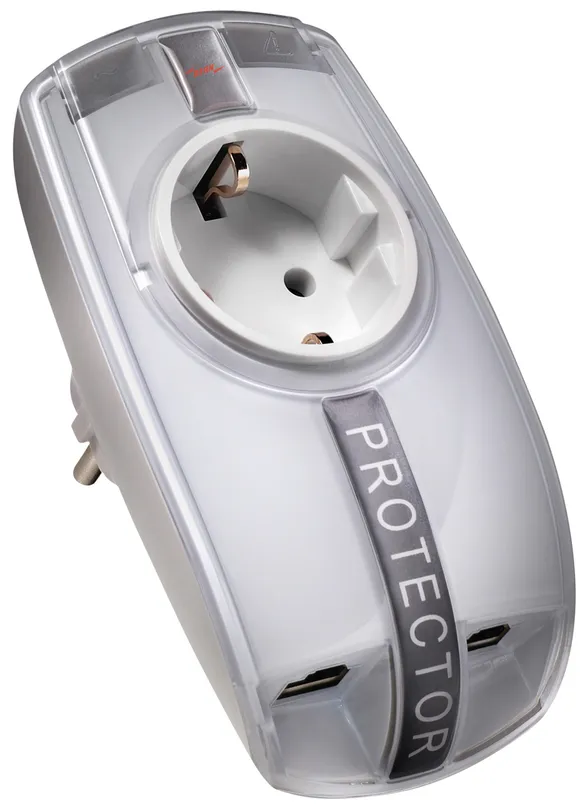

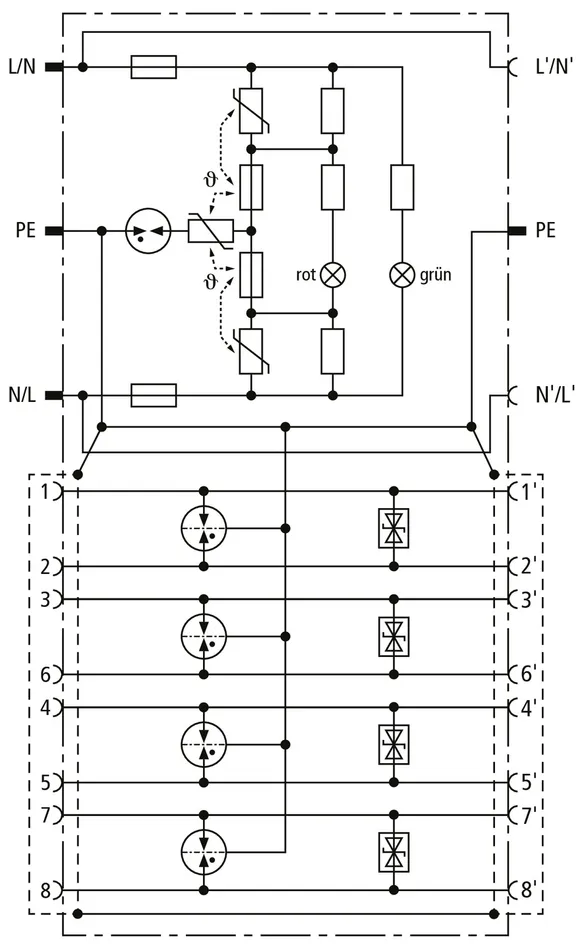

DPRO 230 LAN100

Protection antisurtension combinée pour le côté énergie et le côté données pour réseau LAN. Exigence pour Channel Classe D selon EN 50173. Conviens à réseau Gigabit Ethernet jusqu'à 1000 Base-T. Avec indication optique de fonctionnement / défaut et sécurité enfants.

1 Produit

Référence de la pièce 909321 DPRO 230 LAN100

GTIN 4013364126152, Clients tariffs no (UE): 85363010, Poids brut: 271.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Raccordement d'entrée/de sortie: Prise RJ45 blindée/Prise RJ45 blindée
Affectation: 1/2, 3/6, 4/5, 7/8

produit : DEHN
Type: DPRO 230 LAN100
Référence: 909321
ou équivalent

Certificats

Caractéristiques techniques

Protection de données
Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	3,3 V
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante (f_G )	180 MHz
Raccordement d'entrée/de sortie	Prise RJ45 blindée/Prise RJ45 blindée
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,25 kV
Protection max. contre les surintensités	B 16 A

Protection de données
Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	3,3 V
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,5 kA
C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	150 A
C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 30 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 550 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	30 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Bande passante (f_G )	180 MHz
Température d'utilisation (T_U )	-25 °C ... +40 °C
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Prise RJ45 blindée/Prise RJ45 blindée
Affectation	1/2, 3/6, 4/5, 7/8
Mise à la terre par	raccordement au conducteur de protection
Matériau de l'enveloppe	Thermoplastique, UL 94 V-2
Couleur	blanc pur
Normes de test	CEI 61643-21 / EN 61643-21
Protection côté énergie
SPD selon NF EN 61643-11/CEI 61643-11	type 3/classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N+PE] (U_OC_total )	10 kV
Niveau de protection [L-N] (U_P )	≤ 1,25 kV
Niveau de protection [L/N-PE] (U_P )	≤ 1,5 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	1
Montage sur	prise avec borne de terre centrale selon page V de la norme CEE 7
Normes de test	NF EN 61643-11

Le produit 909321 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909321 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNprotector - adaptateur combiné

Détails

DPRO 230 TV

Référence de la pièce 909300 DPRO 230 TV

Le produit 909300 a été ajouté au bloc-notes

Le produit 909300 a été ajouté au panier.

DPRO 230 NT

Référence de la pièce 909310 DPRO 230 NT

Le produit 909310 a été ajouté au bloc-notes

Le produit 909310 a été ajouté au panier.

DPRO 230 LAN100

Référence de la pièce 909321 DPRO 230 LAN100

Le produit 909321 a été ajouté au bloc-notes

Le produit 909321 a été ajouté au panier.

DEHNprotector - adaptateur combiné

Détails

DPRO 230 TV

Référence de la pièce 909300 DPRO 230 TV

Vous nêtes pas autorisé à télécharger

Le produit 909300 a été ajouté au bloc-notes

Le produit 909300 a été ajouté au panier.

DPRO 230 NT

Référence de la pièce 909310 DPRO 230 NT

Vous nêtes pas autorisé à télécharger

Le produit 909310 a été ajouté au bloc-notes

Le produit 909310 a été ajouté au panier.

DPRO 230 LAN100

Référence de la pièce 909321 DPRO 230 LAN100

Vous nêtes pas autorisé à télécharger

Le produit 909321 a été ajouté au bloc-notes

Le produit 909321 a été ajouté au panier.
