BLITZDUCTOR XT Ex (i) - modules de protection

Parafoudre pour circuits int. et systèmes de bus

Capacité d'écoulement élevée pour interfaces à deux, trois ou quatre pôles
Bas niveau de protection, approprié également pour la protection des équipements terminaux
Certifications : ATEX, CEIEx, CSA, Hazloc

Parafoudre débrochable : module de protection et embase

Remplacement aisé des modules de protection
Tous les composants de protection sont intégrés dans le module de protection
Parafoudre disponible avec technologie de surveillance RFID-LifeCheck intégrée

Design fonctionnel et attrayant

Montage sur rail DIN avec mise à la terre intégrée

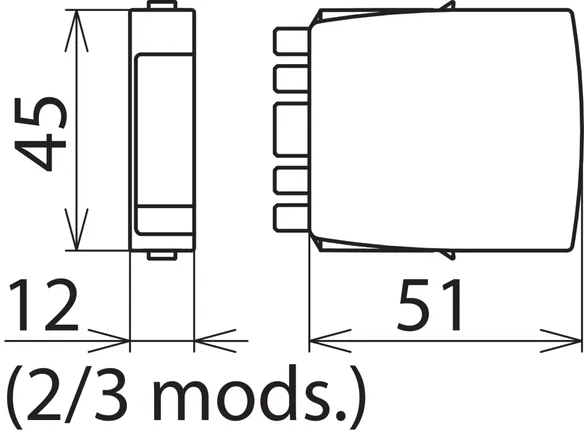

Encombrement minimal, 2 paires sur une largeur de 12 mm
Testé contre les chocs et les vibrations pour un fonctionnement sécurisé

Détails

Tous les composants de protection sont intégrés dans le module de protection et surveillés par LifeCheck.

lorem ipsum — Tous les composants de protection sont intégrés dans le module de protection et surveillés par LifeCheck.

Verrouillage des modules résistant aux vibrations et avec protection contre l'inversion de polarité.

Construction en deux parties avec embase universelle et module de protection adapté à chaque application.

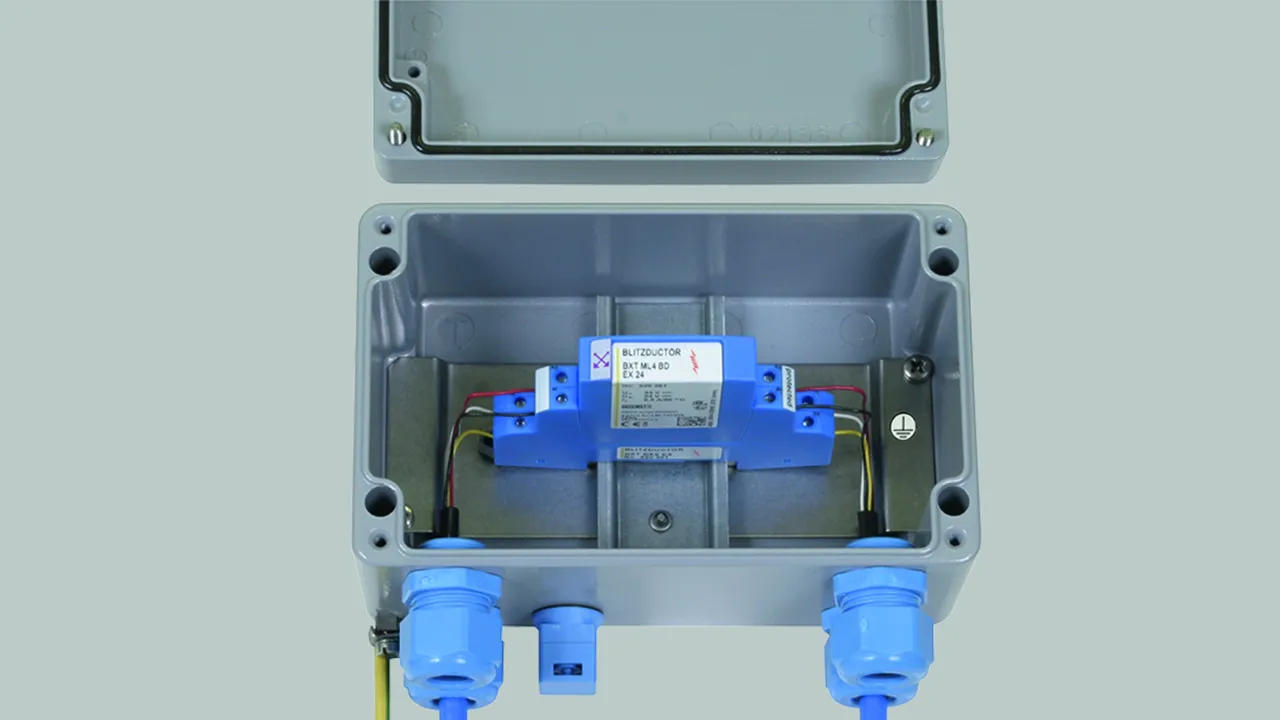

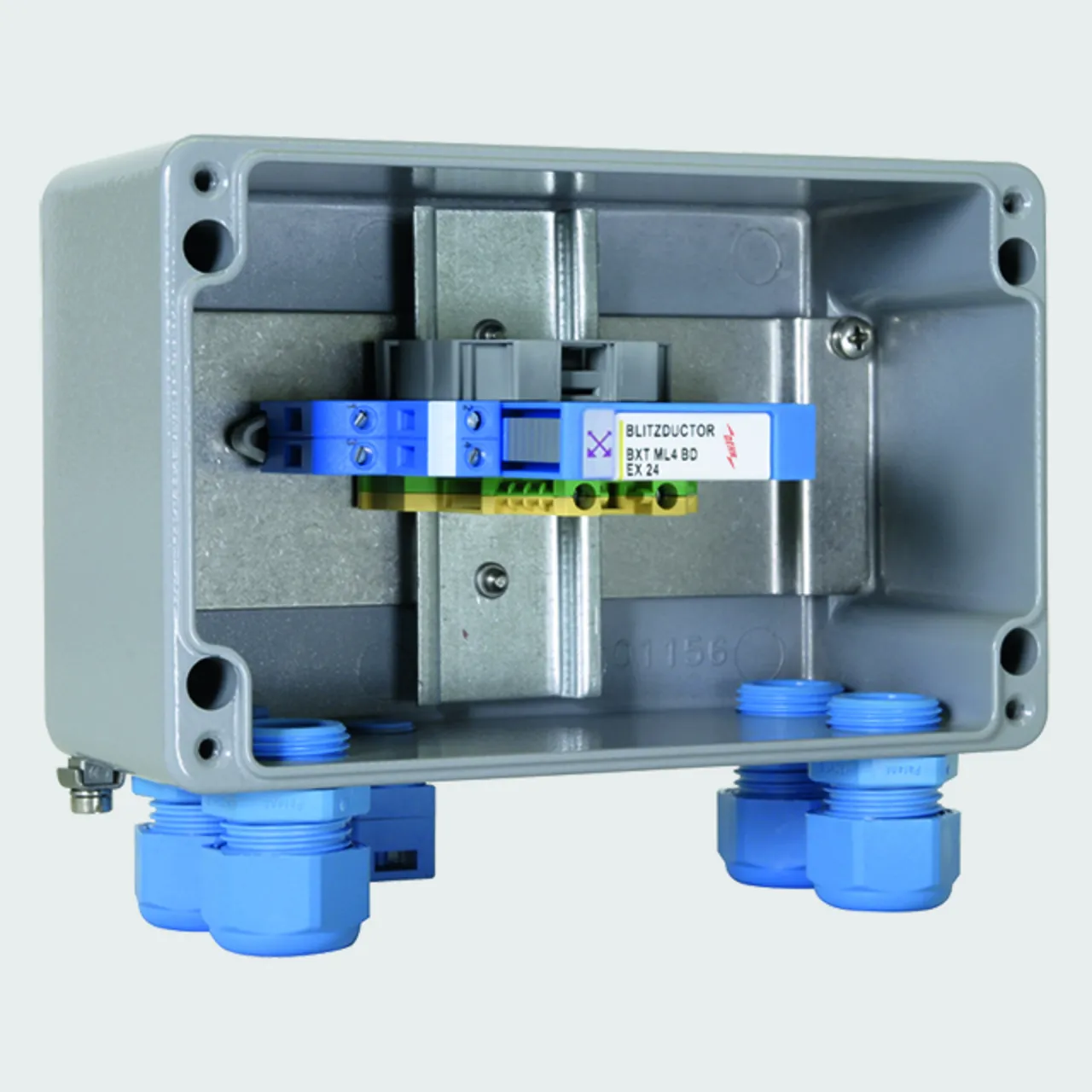

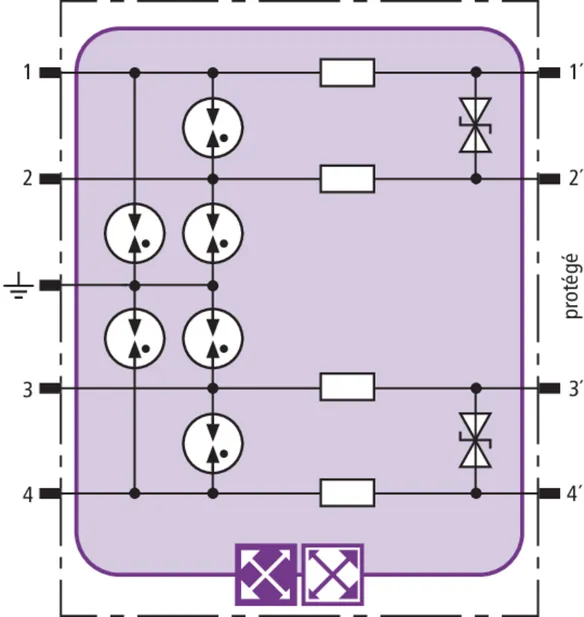

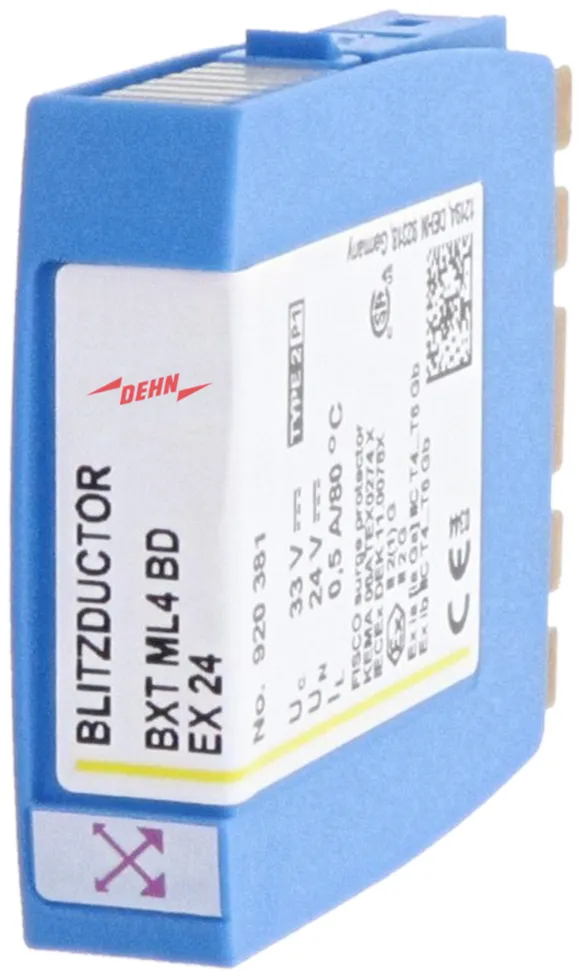

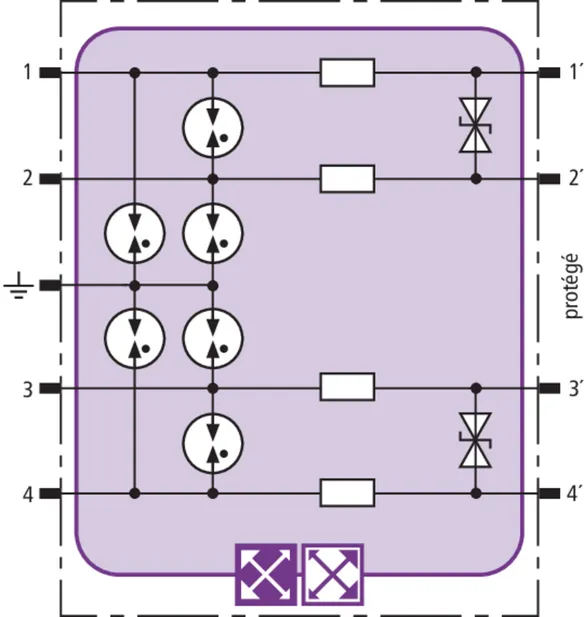

BXT ML4 BD EX 24

Parafoudre compact avec module RFID-LifeCheck intégré pour la protection de 2 paires de circuits intrinséquements sûrs ou de système bus. Conforme aux préconisations FISCO, ATEX. Résistance d'isolement > 500 V cond-terre. La technologie LifeCheck permet de détecter des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Produit

Référence de la pièce 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Clients tariffs no (UE): 85363010, Poids brut: 29.90 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Tension d'entrée max. selon EN 60079-11: 30 V
Courant d'entrée max. selon EN 60079-11: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BXT ML4 BD EX 24
Référence: 920381
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	33 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Bande passante cond-cond (f_G )	7,7 MHz
Certifications ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Information détaillée : http://www.dehn.fr/sil/

Classe SPD	T
Surveillance du parafoudre	LifeCheck
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1400 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	1,0 Ohm
Bande passante cond-cond (f_G )	7,7 MHz
Capacité cond-cond (C)	≤ 0,8 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase
Mise à la terre par	l'embase
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	IEC 61643-21 / EN 61643-21
Certifications ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifications CEIEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications CEIEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifications CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifications CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Certifications Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Information détaillée : http://www.dehn.fr/sil/

Le produit 920381 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920381 a été ajouté au panier.

Aller à la boutique en ligne

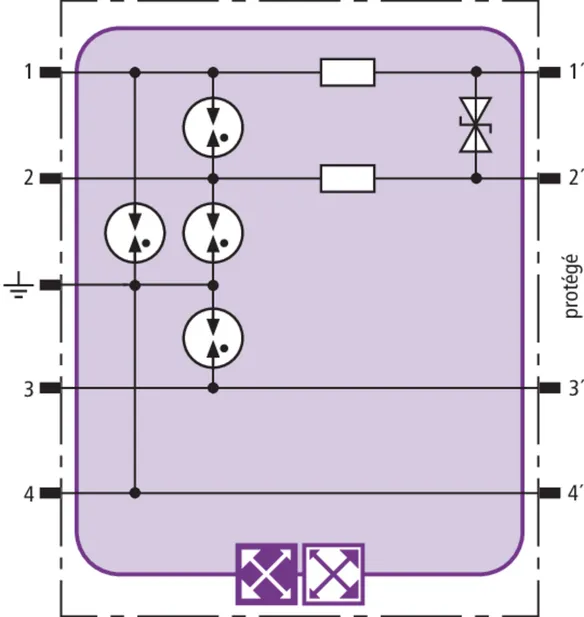

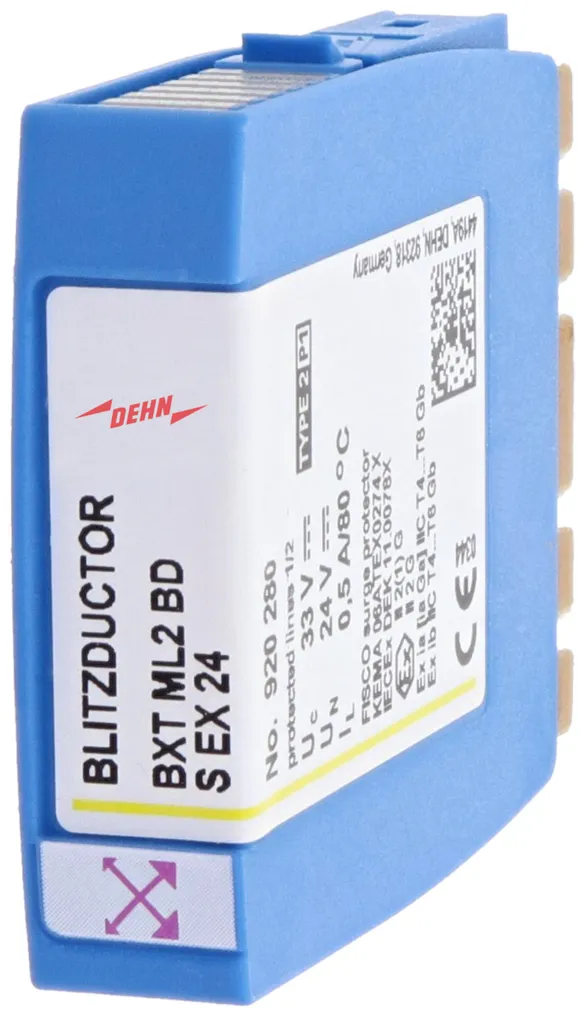

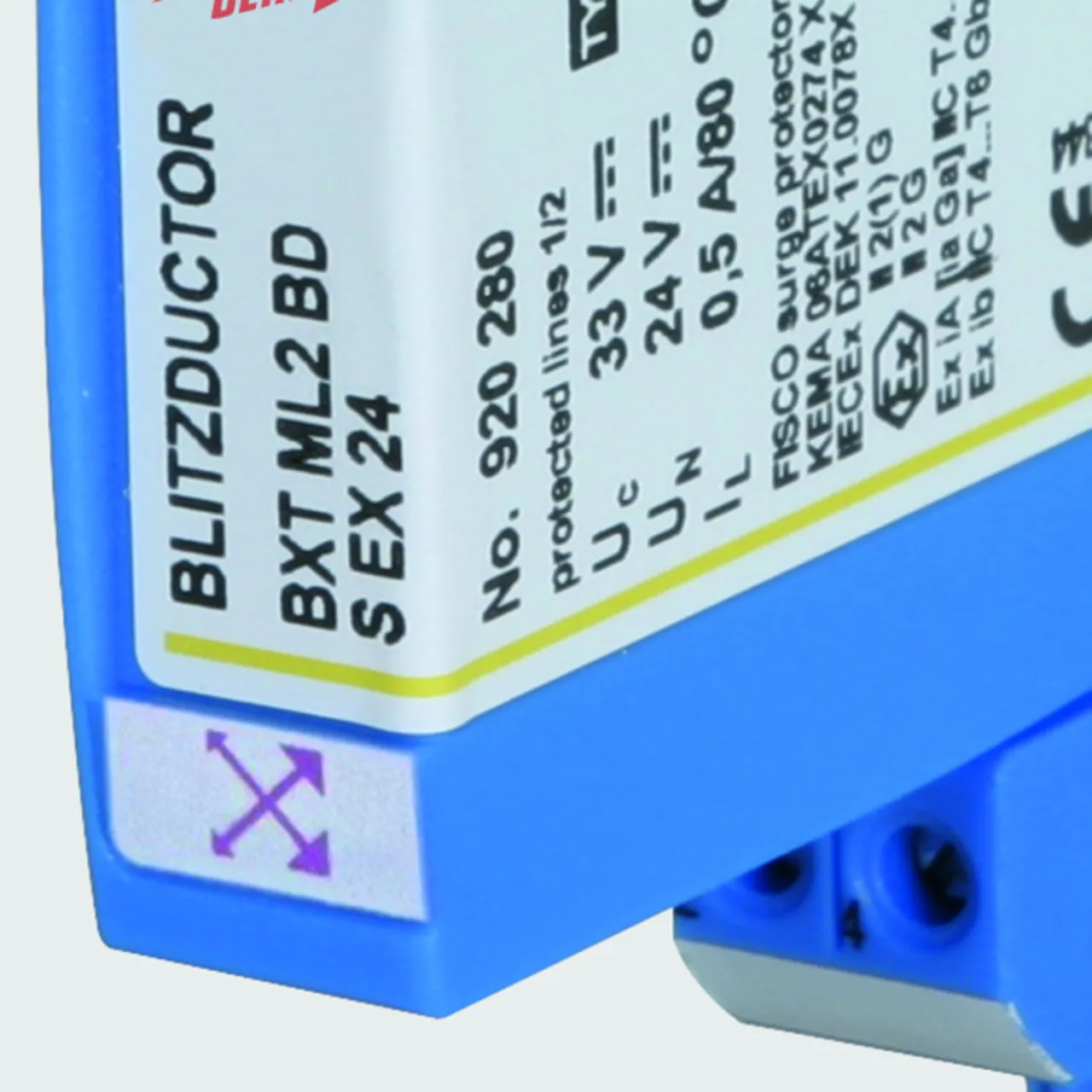

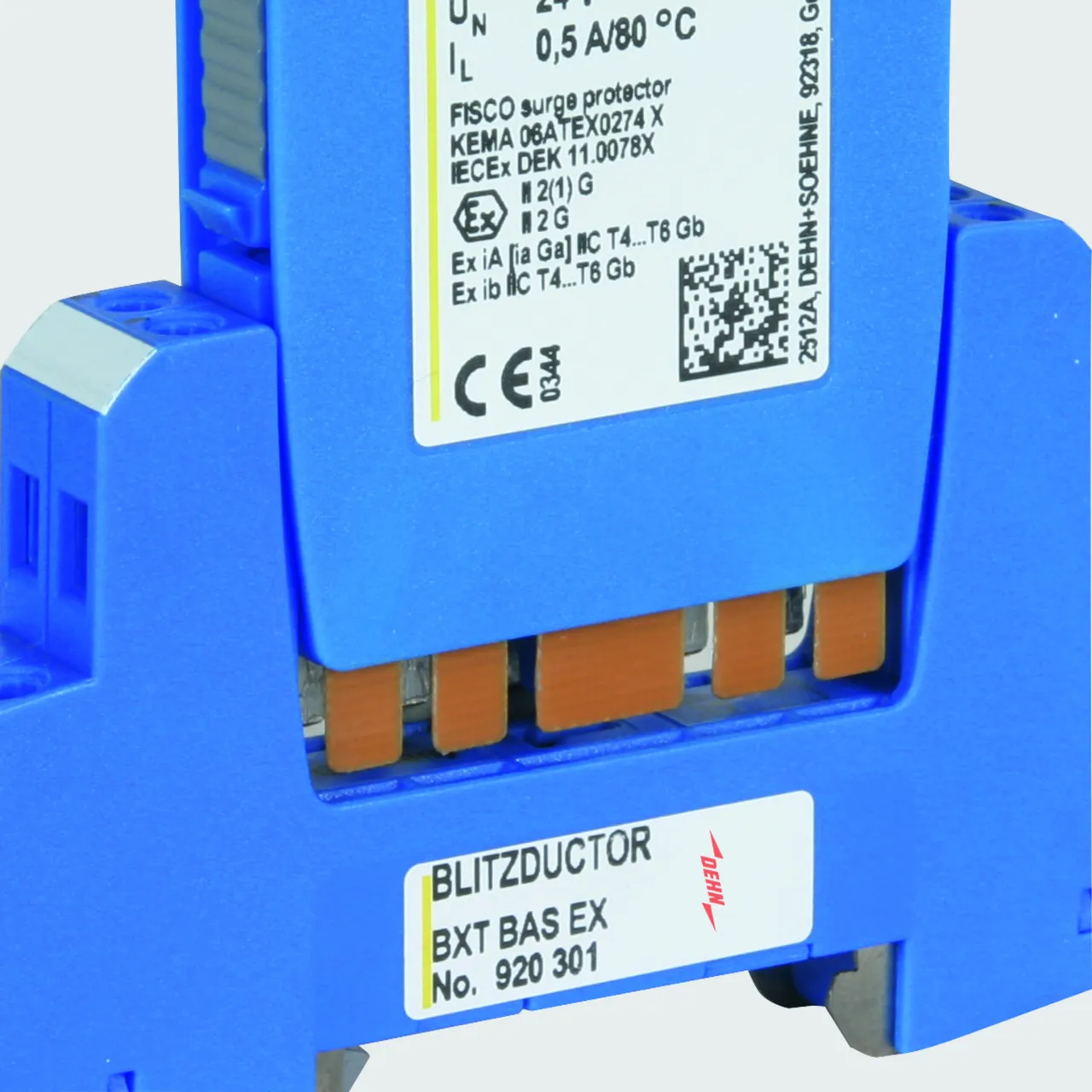

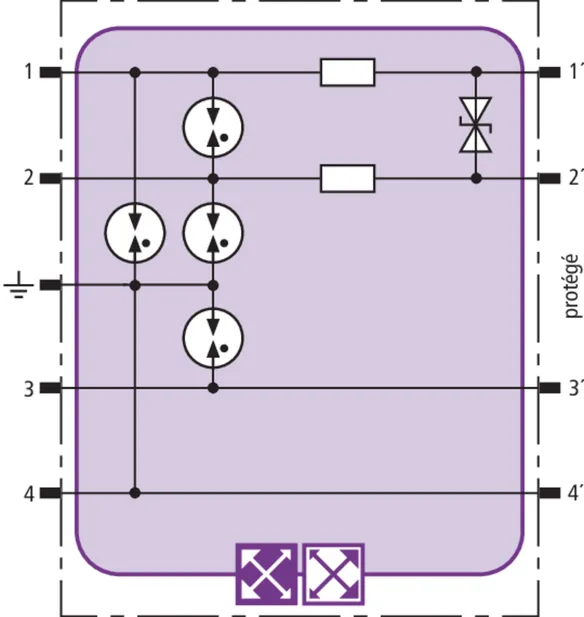

BXT ML2 BD S EX 24

Parafoudre compact avec module RFID-LifeCheck intégré pour la protection de 1 paire de circuits intrinséquements sûrs ou de système bus. Mise à la terre directe ou indirecte du blindage. Résistance d'isolement > 500 V cond-terre.
La fonction LifeCheck permet de détecter des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Produit

Référence de la pièce 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Clients tariffs no (UE): 85363010, Poids brut: 29.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

Tension d'entrée max. selon EN 60079-11: 30 V
Courant d'entrée max. selon EN 60079-11: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: BXT ML2 BD S EX 24
Référence: 920280
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	33 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	6 MHz
Certifications ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Surveillance du parafoudre	LifeCheck
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 1300 V
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 52 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1400 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	1,0 Ohm
Bande passante cond-cond (f_G )	6 MHz
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase
Mise à la terre par	l'embase
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	CEI 61643-21/EN 61643-21
Certifications ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Certifications ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifications CEIEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications CEIEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifications CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifications CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Certifications Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Information détaillée : www.dehn.fr

Le produit 920280 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920280 a été ajouté au panier.

Aller à la boutique en ligne

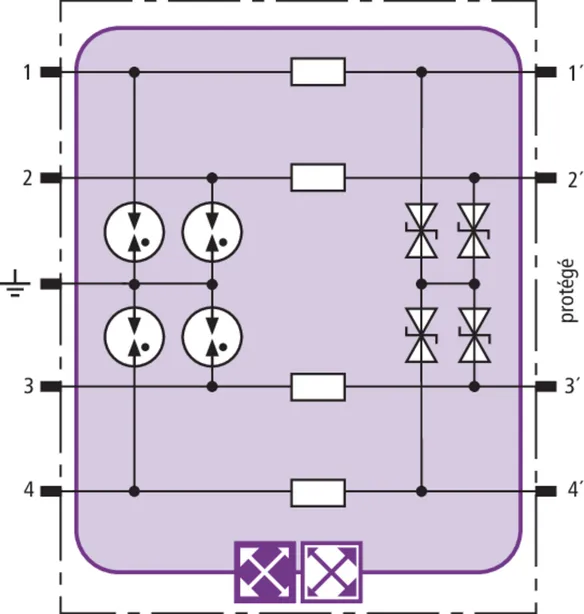

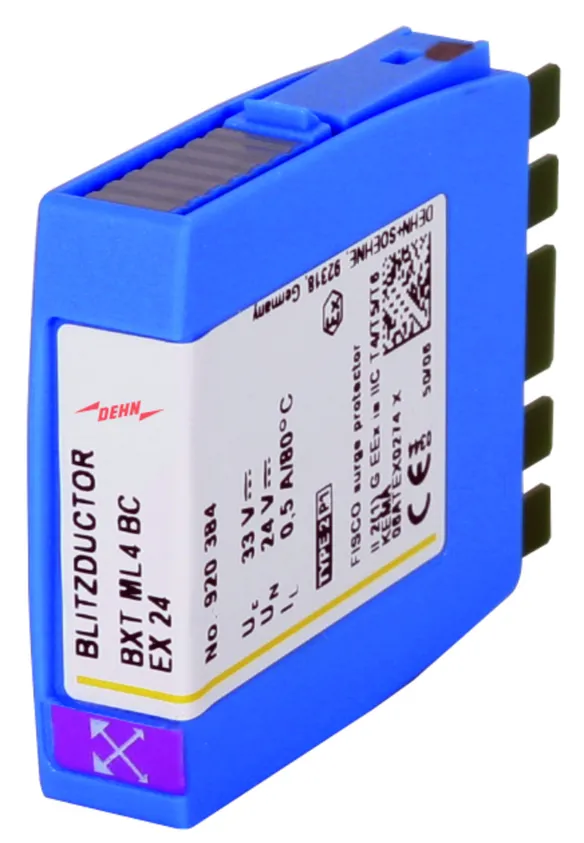

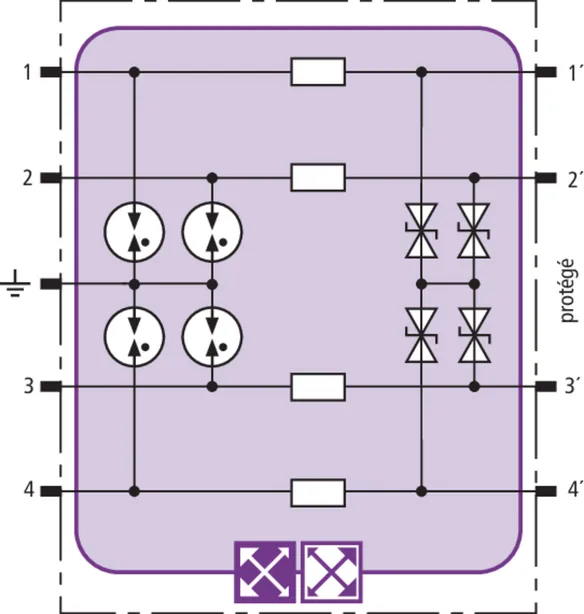

BXT ML4 BC EX 24

Parafoudre compact avec fonction RFID-LifeCheck intégrée pour la protection de 4 conducteurs libres de potentiel à la terre, avec référence de potentiel commun pour circuits intrinséquements sûrs. Conforme aux préconisations FISCO. ATEX. Résistance d'isolement > 500 V cond-terre.
La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Produit

Référence de la pièce 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Clients tariffs no (UE): 85363010, Poids brut: 28.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Tension d'entrée max. selon EN 60079-11: 30 V
Courant d'entrée max. selon EN 60079-11: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BXT ML4 BC EX 24
Référence: 920384
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	33 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Bande passante cond-cond (f_G )	6,4 MHz
Certifications ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Information détaillée : http://www.dehn.fr/sil/

Classe SPD	T
Surveillance du parafoudre	LifeCheck
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Tension d'entrée max. selon EN 60079-11 (U_i )	30 V
Courant d'entrée max. selon EN 60079-11 (I_i )	0,5 A
D1 Courant de choc (10/350 µs) total (I_imp )	4 kA
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 53 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 1300 V
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 55 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1400 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 45 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	6,4 MHz
Capacité cond-cond (C)	≤ 0,8 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase
Mise à la terre par	l'embase
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	IEC 61643-21 / EN 61643-21
Certifications ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifications CEIEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications CEIEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifications CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifications CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Certifications Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Information détaillée : http://www.dehn.fr/sil/

Le produit 920384 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920384 a été ajouté au panier.

Aller à la boutique en ligne

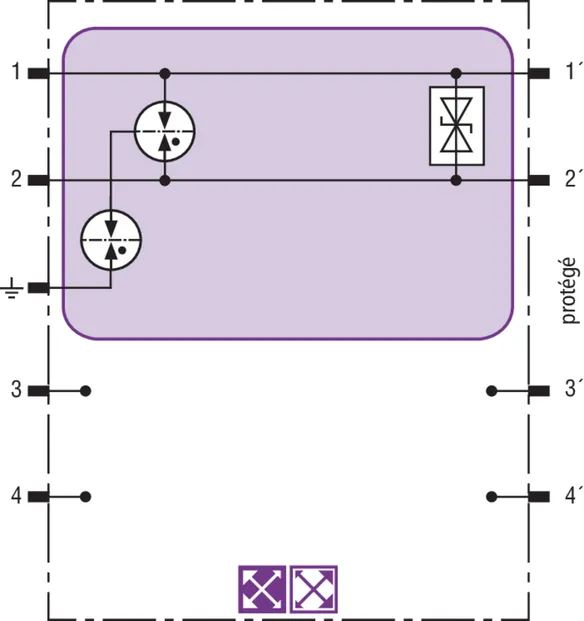

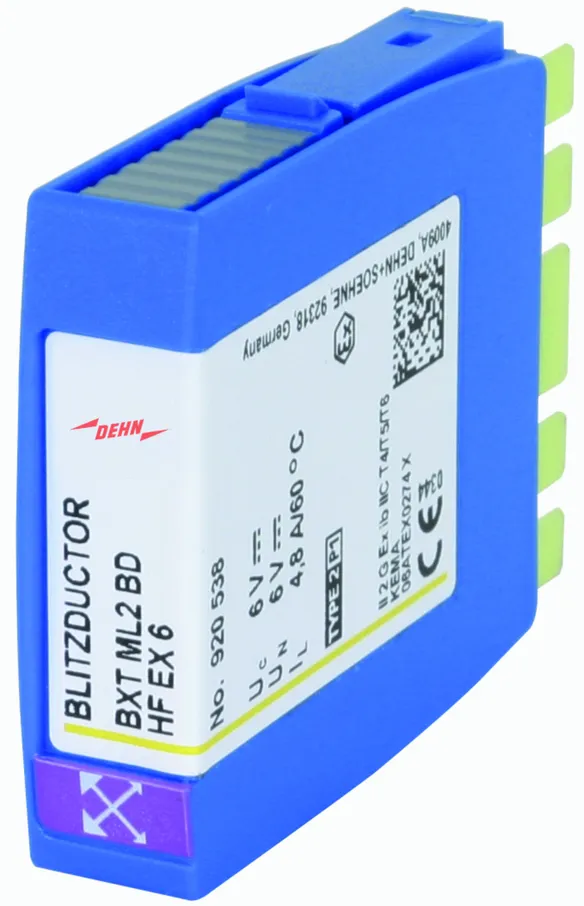

BXT ML2 BD HF EX 6

Parafoudre compact avec technologie RFID-LifeCheck intégrée pour la protection de 1 paire de circuits de mesure intrinséquements sûrs et de systèmes de bus RS485. Résistance d'isolement > 500 V cond-terre.
La technologie LifeCheck détecte des surcharges électriques ou thermiques nécessitant le remplacement préventif des modules de protection. Sans contact, l’état LifeCheck est lu à l'aide du testeur DEHNrecord LC M1+, LC M3+, SCM et MCM.

1 Produit

Référence de la pièce 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Clients tariffs no (UE): 85363010, Poids brut: 27.20 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

Tension d'entrée max. selon EN 60079-11: 4,2 V
Courant d'entrée max. selon EN 60079-11: 4,8 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: BXT ML2 BD HF EX 6
Référence: 920538
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	6 V
Courant d'entrée max. selon EN 60079-11 (I_i )	4,8 A
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	100 MHz
Certifications ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Information détaillée : http://www.dehn.fr/sil/

Classe SPD	T
Surveillance du parafoudre	LifeCheck
Tension nominale (U_N )	6 V
Tension d’utilisation permanente max DC (U_C )	6 V
Tension d’utilisation permanente max AC (U_C )	4,2 V
Tension d'entrée max. selon EN 60079-11 (U_i )	4,2 V
Courant d'entrée max. selon EN 60079-11 (I_i )	4,8 A
Courant d'entrée max. selon EN 60079-11 (sans module de protection seulement jusqu'à 60 °C) (I_i )	4,8 A
D1 Courant de choc (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	300 A
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 35 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 20 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1400 V
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 20 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (enfiché)	IP 20
Enfichable dans	l'embase
Mise à la terre par	l'embase
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	CEI 61643-21/EN 61643-21
Certifications ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classification SIL (Safety Integrity Level)	jusqu'à SIL3 *)
Certifications ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifications CEIEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifications CEIEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifications CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifications CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Certifications Inmetro	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*) Information détaillée : http://www.dehn.fr/sil/

Le produit 920538 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920538 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) - modules de protection

Détails

BXT ML4 BD EX 24

Référence de la pièce 920381 BXT ML4 BD EX 24

Le produit 920381 a été ajouté au bloc-notes

Le produit 920381 a été ajouté au panier.

BXT ML2 BD S EX 24

Référence de la pièce 920280 BXT ML2 BD S EX 24

Le produit 920280 a été ajouté au bloc-notes

Le produit 920280 a été ajouté au panier.

BXT ML4 BC EX 24

Référence de la pièce 920384 BXT ML4 BC EX 24

Le produit 920384 a été ajouté au bloc-notes

Le produit 920384 a été ajouté au panier.

BXT ML2 BD HF EX 6

Référence de la pièce 920538 BXT ML2 BD HF EX 6

Le produit 920538 a été ajouté au bloc-notes

Le produit 920538 a été ajouté au panier.

BLITZDUCTOR XT Ex (i) - modules de protection

Détails

BXT ML4 BD EX 24

Référence de la pièce 920381 BXT ML4 BD EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920381 a été ajouté au bloc-notes

Le produit 920381 a été ajouté au panier.

BXT ML2 BD S EX 24

Référence de la pièce 920280 BXT ML2 BD S EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920280 a été ajouté au bloc-notes

Le produit 920280 a été ajouté au panier.

BXT ML4 BC EX 24

Référence de la pièce 920384 BXT ML4 BC EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920384 a été ajouté au bloc-notes

Le produit 920384 a été ajouté au panier.

BXT ML2 BD HF EX 6

Référence de la pièce 920538 BXT ML2 BD HF EX 6

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920538 a été ajouté au bloc-notes

Le produit 920538 a été ajouté au panier.
