DEHNbox

Parafoudre combiné

Capacité d'écoulement jusqu'à 10 kA (10/350 µs)
Bas niveau de protection permettant la protection des équipements terminaux
Utilisation selon le concept des zones de protection contre la foudre aux interfaces 0_A – 2 et plus haut

Montage simple

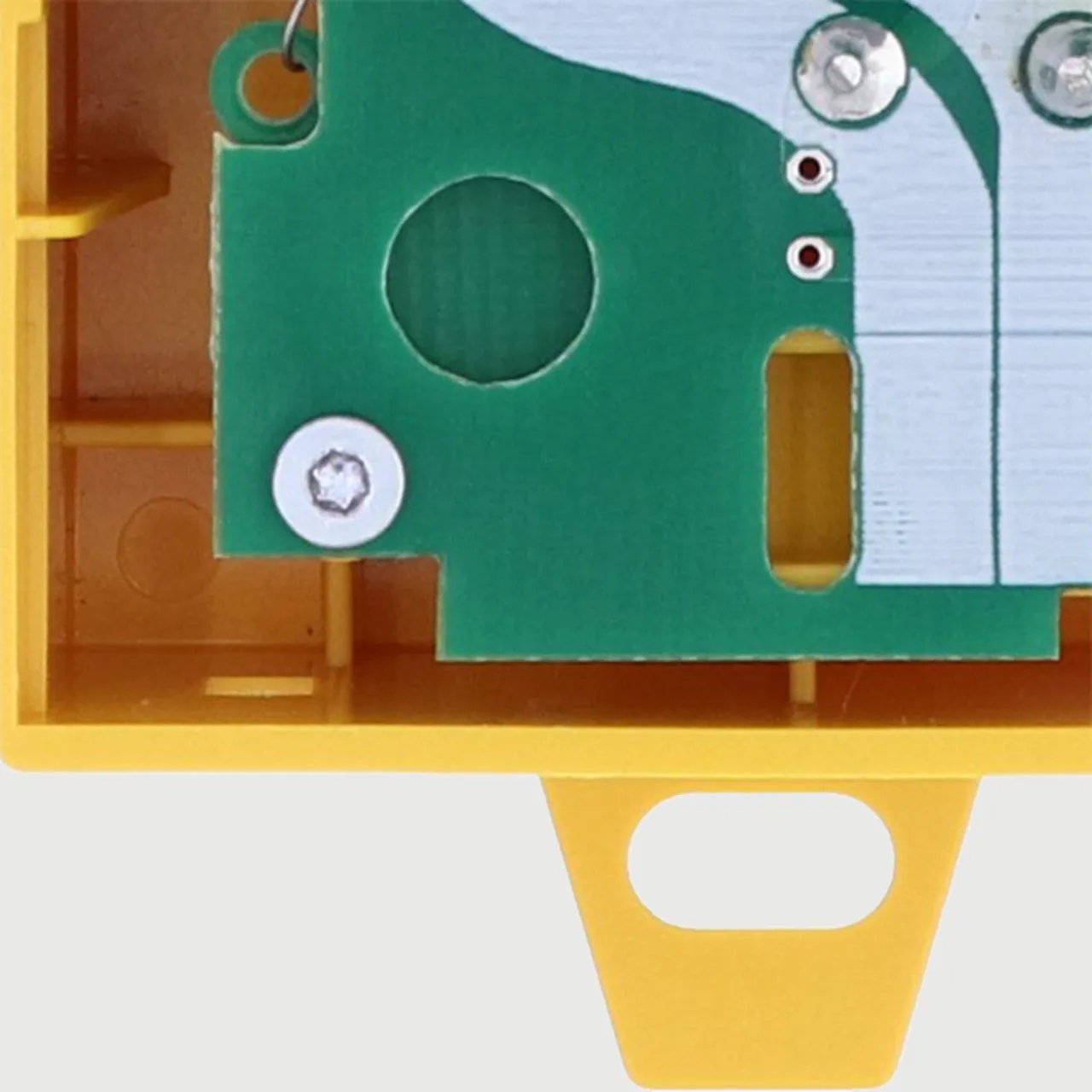

Adapté à un montage mural
Installation simple et rapide grâce à des borniers à ressort
Permet une rénovation simple de la protection contre les surtensions

Installation et fonctionnement sûrs (DBX TC B 180)

Indication d'état pour une maintenance facile
Possibilité de connexion RJ45 pour plug & play
Utilisation universelle jusqu'à 1 Gbit

Détails

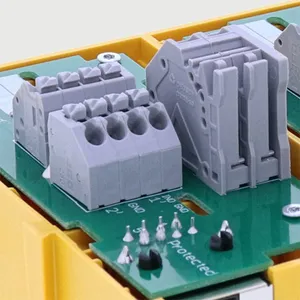

Bornes pour une connexion rapide sans outils (DBX TC B 180)

lorem ipsum — Bornes pour une connexion rapide sans outils (DBX TC B 180)

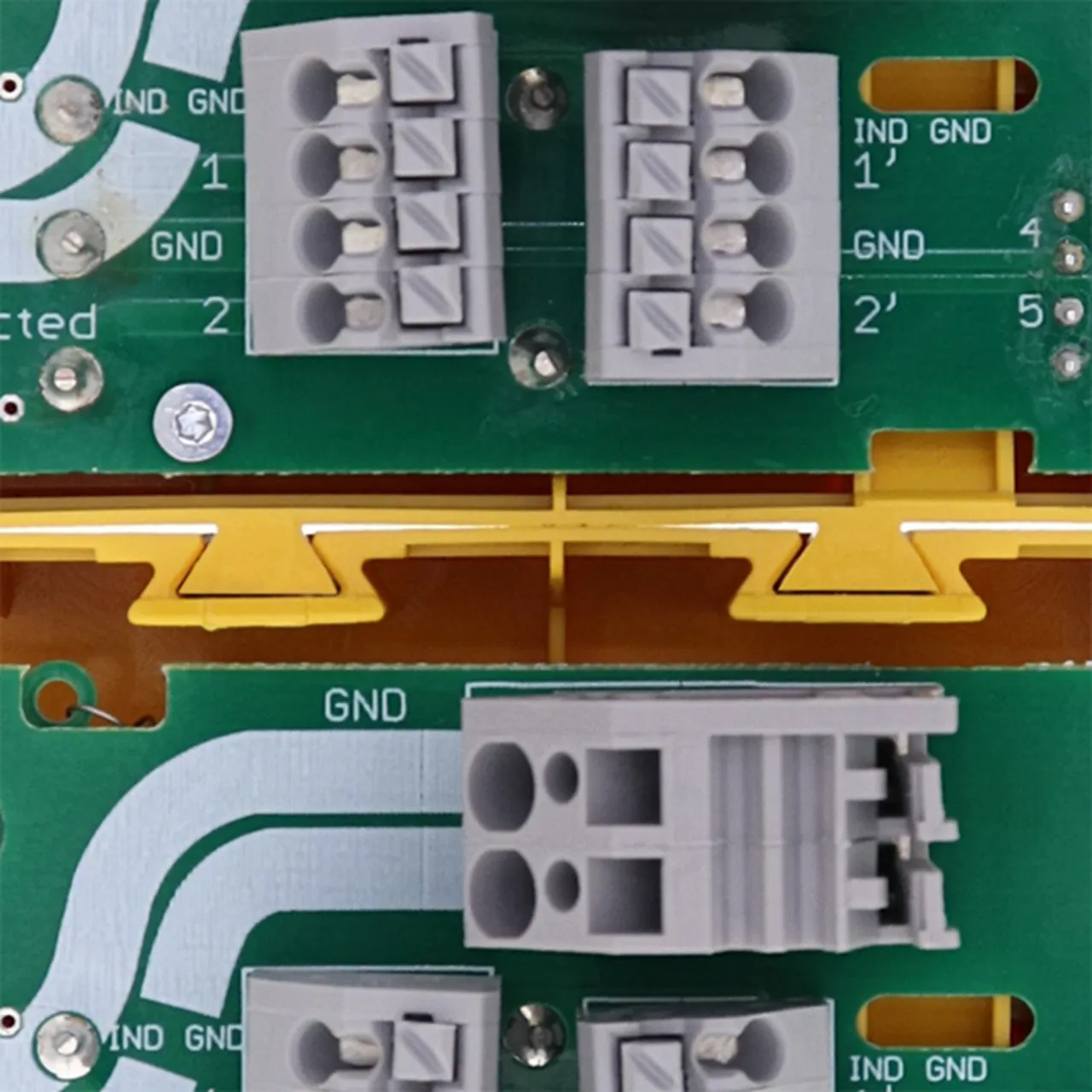

Plusieurs appareils peuvent être connectés en série à l'aide de la technologie enfichable du boîtier (DBX TC B 180).

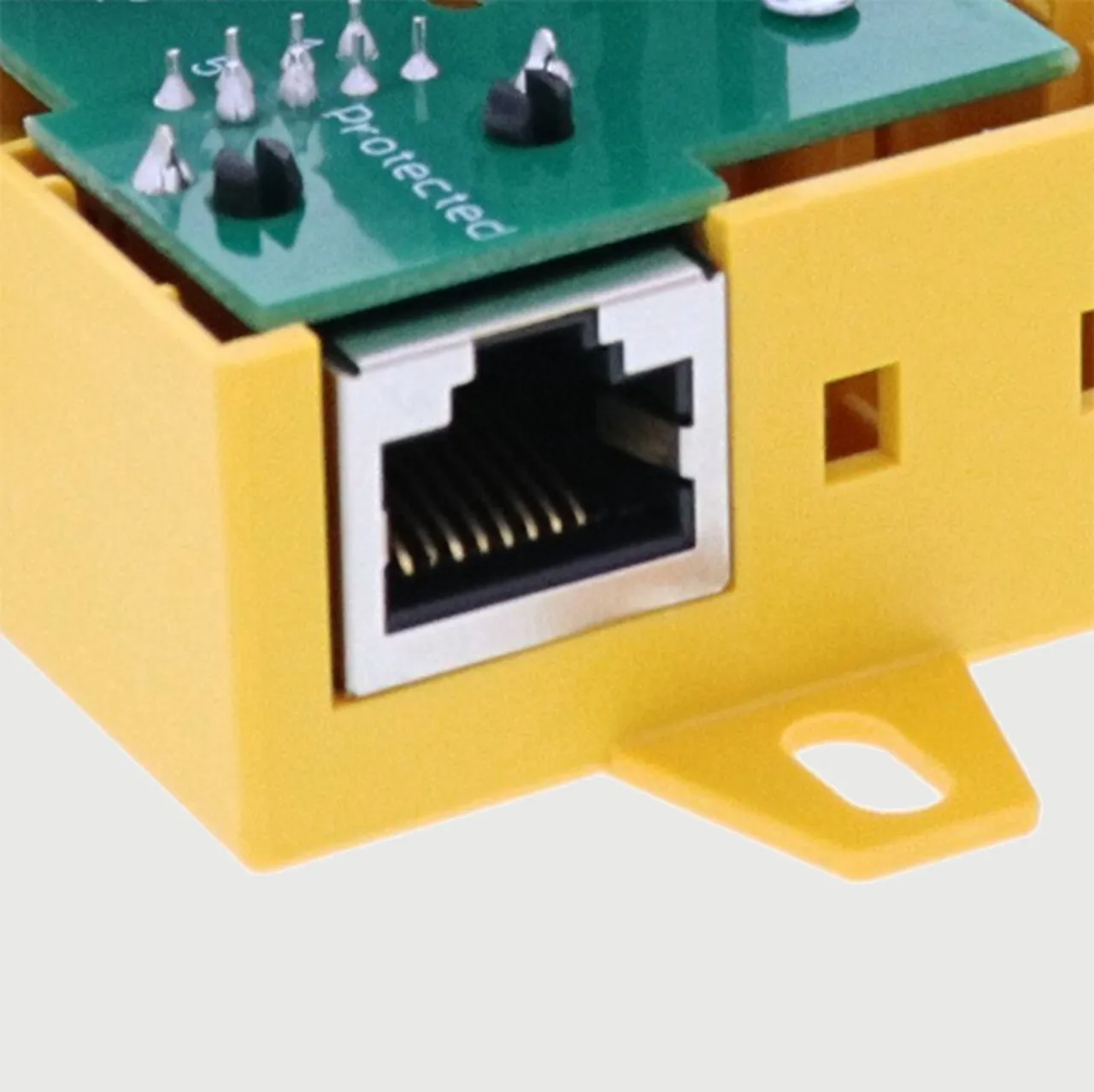

Prise RJ45 en sortie pour une
connexion directe au routeur
(DBX TC B 180).

Affichage d'état optique
(DBX TC B 180).

Plus d'informations

Thèmes similaires

Notice d'installation

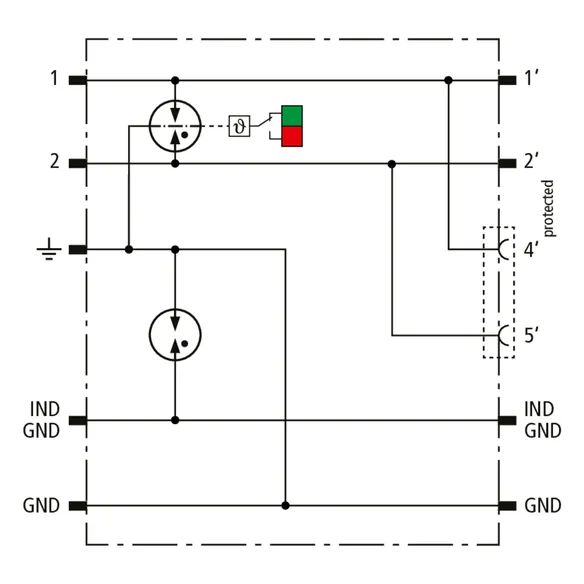

DBX TC B 180

Parafoudre compact et peu encombrant dans un boîtier en plastique avec technologie de connexion push-in et indication d'état pour protéger une paire à interfaces symétriques, en particulier les interfaces de télécommunication jusqu'à VVDSL et G.fast (jusqu'à 1 Gbit/s). Mise à la terre directe / indirecte du blindage possible. Connexion d'une paire ou d'un câble patch avec prise RJ45 en sortie.

Les tests effectués par Deutsche Telekom Technik GmbH confirment la compatibilité avec Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) et G.Fast.

1 Produit

Référence de la pièce 922220 DBX TC B 180

GTIN 4013364433953, Clients tariffs no (UE): 85363030, Poids brut: 93.63 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

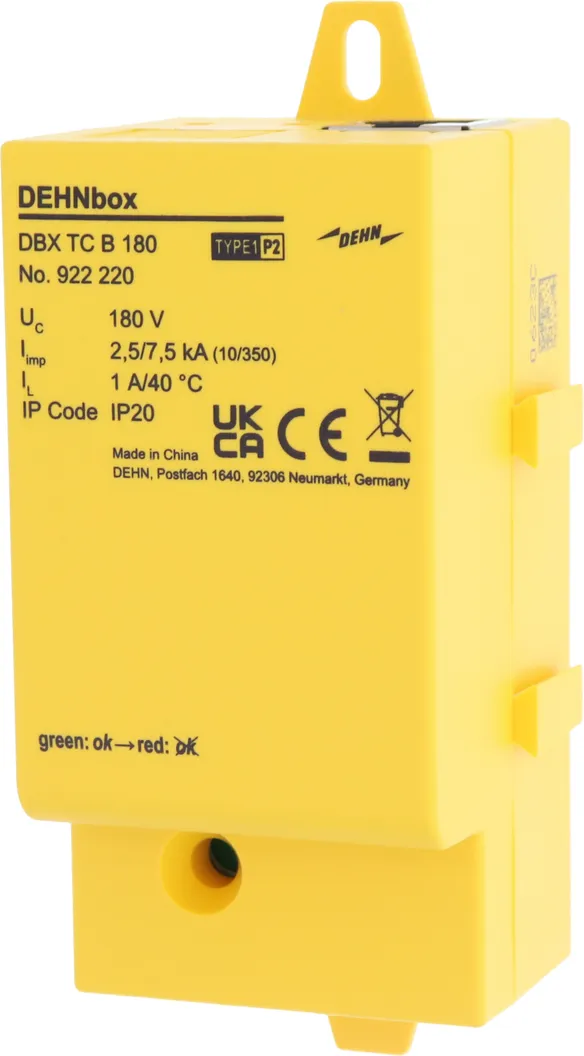

Parafoudre compact DEHNbox DBX TC B 180
Le parafoudre peut être connecté en série
Classe SPD: type 1 / P2
Pour protéger une paire des
interfaces de télécommunication
Pour une connexion rapide sans outils
Indication d'état intégrées
Courant nominal à 40°C: 1 A
D1 Courant de foudre (10/350 µs) total: 7,5 kA
C2 Courant nominal de décharge (8/20 µs) total: 15 kA

produit : DEHN
Type: DBX TC B 180
Référence: 922220
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 40°C (I_L )	1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	7,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	15 kA
Impédance série par conducteur	0 ohm
Bande passante cond-cond (100 ohm) (f_G )	425 MHz

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal à 40°C (I_L )	1 A
D1 Courant de foudre (10/350 µs) total (I_imp )	7,5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	15 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 900 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 620 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	0 ohm
Bande passante cond-cond (100 ohm) (f_G )	425 MHz
Capacité cond-cond (C)	≤ 10 pF
Capacité cond-terre (C)	≤ 20 pF
Température d'utilisation (T_U )	-25 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Section de raccordement rigide	0,2-1,5 mm2
Section de raccordement brins souples	0,25-1,5 mm2
Section de raccordement (borne)	0,08-4 mm²
Matériau de l'enveloppe	Polyamide PA 6.6
Raccordement d'entrée	Push-in
Raccordement de sortie	Push-in / RJ45
Couleur	Jaune
Normes de test	CEI 61643-21 / NF EN 61643-21

Le produit 922220 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 922220 a été ajouté au panier.

Aller à la boutique en ligne

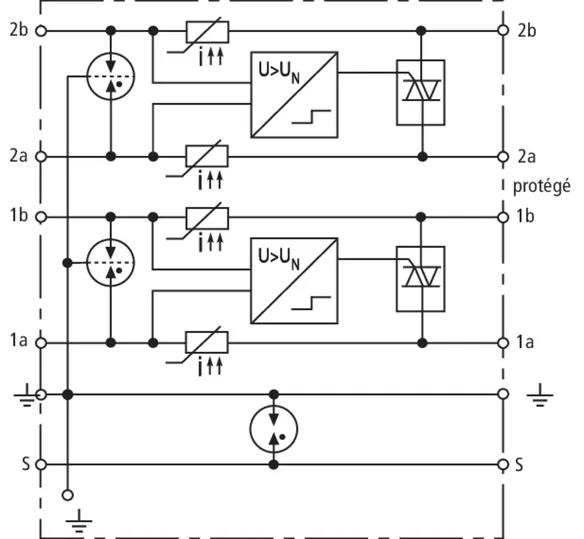

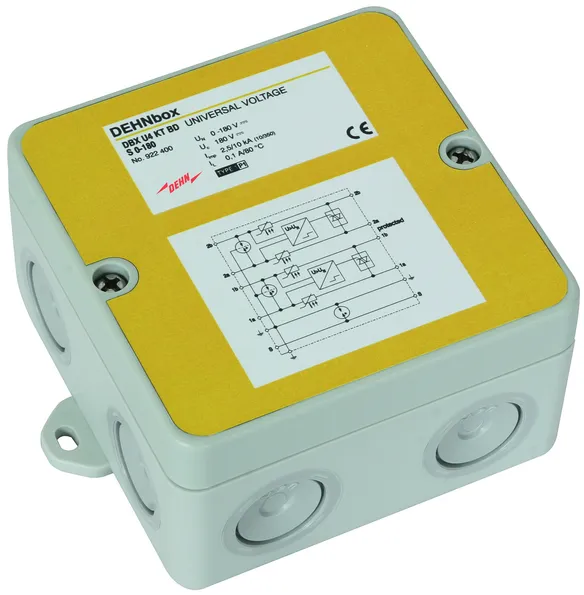

DBX U4 KT BD S 0-180

Parafoudre compact combiné dans un boîtier plastique en saillie avec la technologie actiVsense pour la protection de 2 paires avec une tension du signal identique ou différente, interfaces symétriques avec séparation galvanique, mise à la terre du blindage directe ou indirecte.

1 Produit

Référence de la pièce 922400 DBX U4 KT BD S 0-180

GTIN 4013364137349, Clients tariffs no (UE): 85363010, Poids brut: 251.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Modulation d'amplitude de la tension du signal: ≤ +/- 5 V
Courant nominal (correspond au courant de court-circuit max.): 100 mA
D1 Courant de foudre (10/350 µs) total: 10 kA
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DBX U4 KT BD S 0-180
Référence: 922400
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	180 V
Modulation d'amplitude de la tension du signal (U_Signal )	≤ +/- 5 V
Bande passante cond-cond (U_Signal, symétrique 100 ohm) (f_G )	50 MHz
Courant nominal (correspond au courant de court-circuit max.) (I_L )	100 mA
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	≤ 9 ohm ; typique 7,9 ohm
Dimensions (l x l x h)	93 x 93 x 55 mm

Classe SPD	M
Tension nominale (U_N )	0-180 V
Fréquence de la tension nominale (f_UN )	0-400 Hz
Tension d’utilisation permanente max DC (U_C )	180 V
Modulation d'amplitude de la tension du signal (U_Signal )	≤ +/- 5 V
Bande passante cond-cond (U_Signal, symétrique 100 ohm) (f_G )	50 MHz
Courant nominal (correspond au courant de court-circuit max.) (I_L )	100 mA
D1 Courant de foudre (10/350 µs) total (I_imp )	10 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA

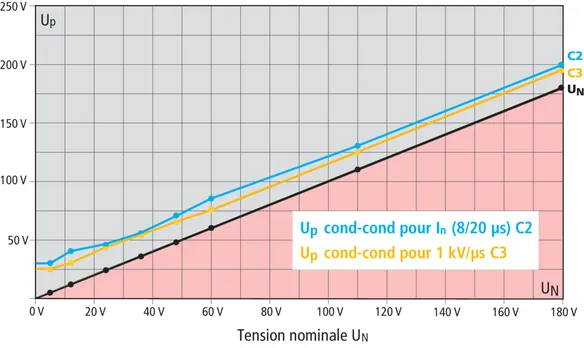

Niveau de protection cond-cond avec I_n C2 (U_P )	voir diagramme, ligne C2
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	voir diagramme, ligne C3
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ U_N + 50 V
Niveau de protection cond-terre avec D1/C2/C3 (U_P )	≤ 550 V
Impédance série par conducteur	≤ 9 ohm ; typique 7,9 ohm
Capacité cond-cond (C)	≤ 80 pF
Capacité cond-terre (C)	≤ 70 pF
Température d'utilisation (T_U )	-25 °C ... +40 °C
Indice de protection	IP 65
Section de raccordement (signaux)	0,08-1,5 mm²
Section de raccordement (borne)	2,5-4 mm²
Dimensions (l x l x h)	93 x 93 x 55 mm
Matériau de l'enveloppe	Polycarbonate
Couleur	gris
Normes de test	CEI 61643-21/NF EN 61643-21
