Connexion de blindage sur rail DIN

  • Testé avec un courant de foudre allant jusqu’à 5 kA (10/350 µs)
  • Matériel en INOX résistant à la corrosion
  • Connexion durable du blindage grâce à un élément à ressort

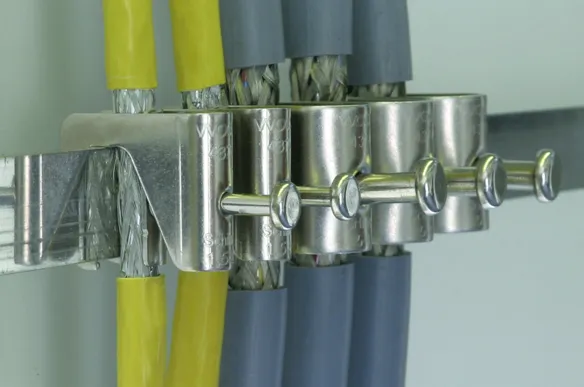

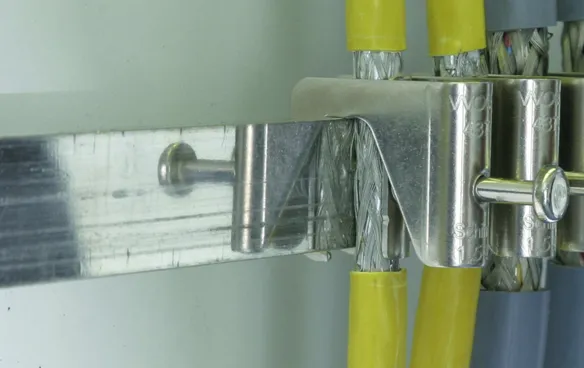

Bornes de connexion de blindage

Bornes de connexion pour la mise à la terre de blindages de câbles sur des barres collectrices (18x3). Adaptés à l’équilibrage de potentiel dans la protection contre la foudre. Le montage ultérieur est possible sans interruption du blindage du conducteur, montage sans outillage.

2 Produits

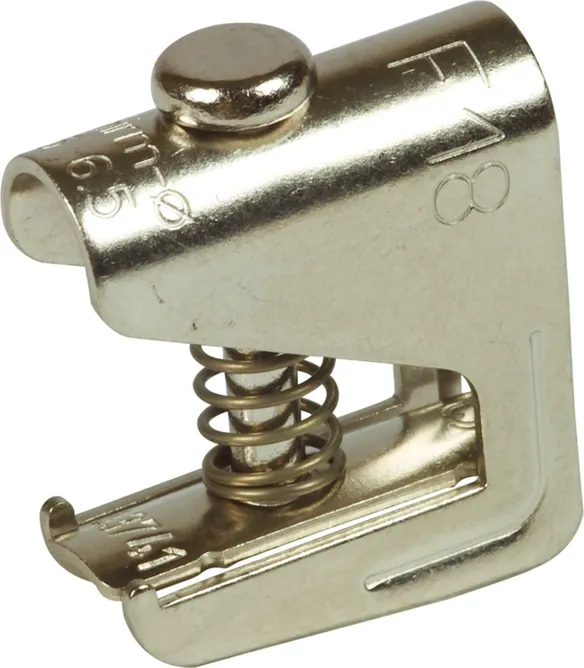

Référence de la pièce 919010 SAK 6.5 SN MS

GTIN 4013364071612, Clients tariffs no (UE): 85369095, Poids brut: 13.00 g, Prix unitaire: 10.00 pièce(s)


Images

Plus d'informations



produit : DEHN
Type: SAK 6.5 SN MS
Référence: 919010
ou équivalent



Caractéristiques techniques

Résistance au courant de foudre (10/350 µs) 5 kA
Zone de serrage Rd 1,5-6,5 mm
Matériau laiton nickelé
Montage sur SN 18X3 CU 1000

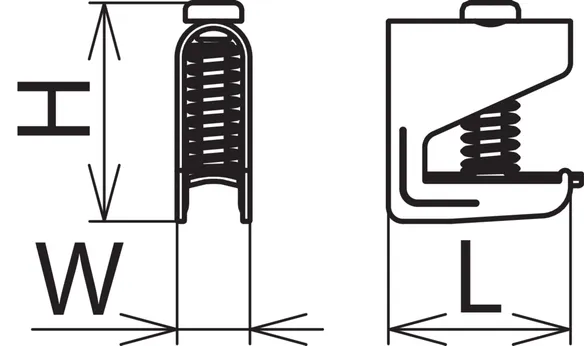

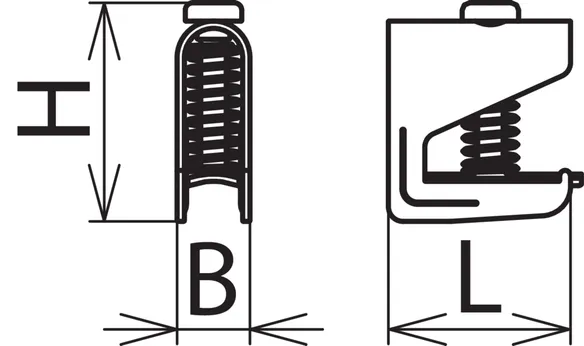

Dimensions (l x h x p) 10 x 25 x 40 mm

Le produit 919010 a été ajouté au bloc-notes

Le produit 919010 a été ajouté au panier.

Référence de la pièce 919011 SAK 11 SN MS

GTIN 4013364071605, Clients tariffs no (UE): 85369095, Poids brut: 27.70 g, Prix unitaire: 10.00 pièce(s)


Images

Plus d'informations



produit : DEHN
Type: SAK 11 SN MS
Référence: 919011
ou équivalent



Caractéristiques techniques

Résistance au courant de foudre (10/350 µs) 5 kA
Zone de serrage Rd 5-11 mm
Matériau laiton nickelé
Montage sur SN 18X3 CU 1000
Dimensions (l x h x p) 17 x 25 x 47 mm

Le produit 919011 a été ajouté au bloc-notes

Le produit 919011 a été ajouté au panier.

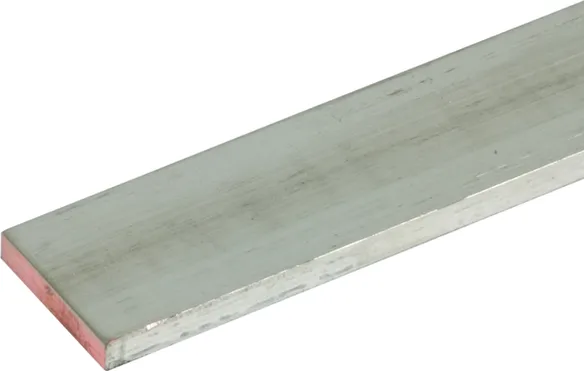

Barre collectrice

Rail porteur pour le support des bornes de connexion de blindage. Adapté au montage sur des supports de rails.

1 Produit

Référence de la pièce 919016 SN 18X3 CU 1000

GTIN 4013364071551, Clients tariffs no (UE): 74072900, Poids brut: 479.19 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations



produit : DEHN
Type: SN 18X3 CU 1000
Référence: 919016
ou équivalent



Caractéristiques techniques

Matériau cuivre étamé
Montage sur support de rail
Dimensions (l x h x p) 18 x 1000 x 3 mm

Le produit 919016 a été ajouté au bloc-notes

Le produit 919016 a été ajouté au panier.

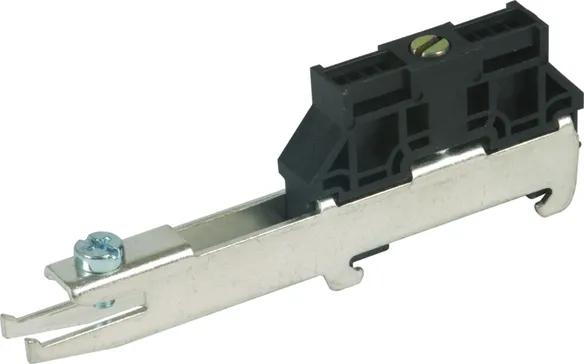

Support de rail (à un côté)

Support de rail pour montage avec mise à la terre, adapté au montage sur rail DIN.
Raccordement basse impédance du blindage au rail DIN par l'intermédiaire du jeu de barre.

1 Produit

Référence de la pièce 919012 SH1 18X3 ST

GTIN 4013364071599, Clients tariffs no (UE): 85389099, Poids brut: 39.90 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations


Type: à un côté

produit : DEHN
Type: SH1 18X3 ST
Référence: 919012
ou équivalent



Caractéristiques techniques

Type à un côté
Matériau acier étamé
Montage sur Rail DIN 35 mm selon EN 60715

Le produit 919012 a été ajouté au bloc-notes

Le produit 919012 a été ajouté au panier.

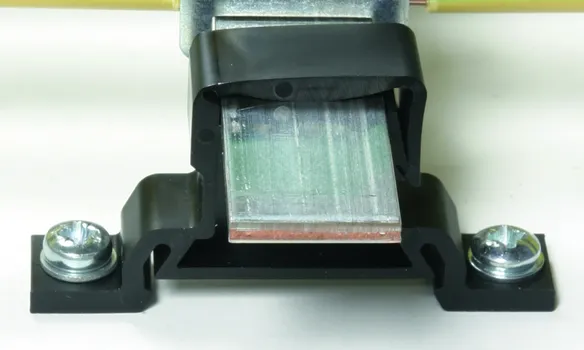

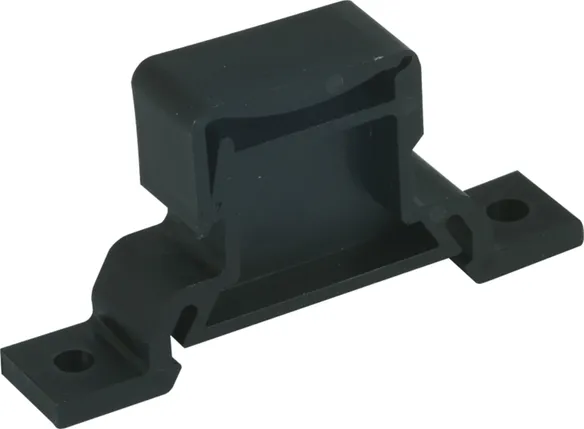

Support de rail isolé

Support de rail isolé, adapté au montage sur rail DIN ou connexion vissée.

1 Produit

Référence de la pièce 919014 SH 18X3 K

GTIN 4013364071575, Clients tariffs no (UE): 39269097, Poids brut: 5.30 g, Prix unitaire: 10.00 pièce(s)


Images

Plus d'informations



produit : DEHN
Type: SH 18X3 K
Référence: 919014
ou équivalent



Caractéristiques techniques

Matériau matière plastique
Couleur noir 1
Montage sur Rail DIN ou plaque de montage

Le produit 919014 a été ajouté au bloc-notes

Le produit 919014 a été ajouté au panier.

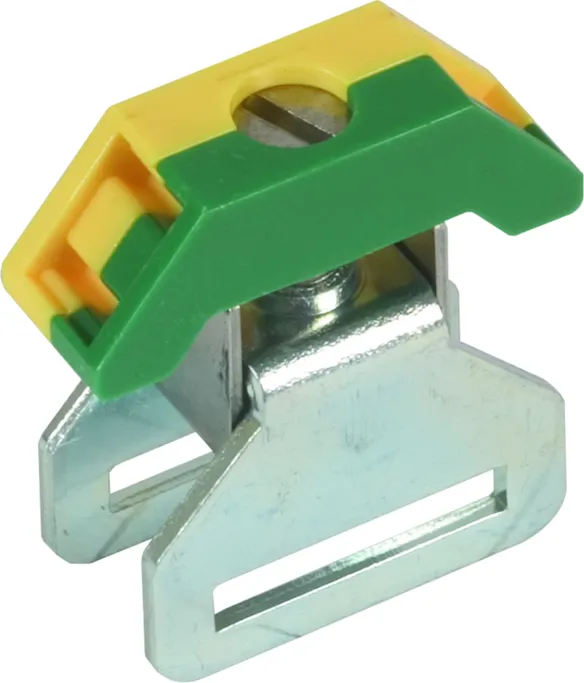

Borne de connexion

Particulièrement adapté aux montages sur jeu de barres isolées, par ex. en cas de mise à la terre indirecte du blindage.

1 Produit

Référence de la pièce 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Clients tariffs no (UE): 85369095, Poids brut: 15.40 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations



produit : DEHN
Type: AK 35 SN 18X3 GG
Référence: 919015
ou équivalent



Caractéristiques techniques

Section de raccordement 35 mm2
Montage sur Barre collectrice

Le produit 919015 a été ajouté au bloc-notes

Le produit 919015 a été ajouté au panier.
