DEHNcube PV

Parafoudre prêt au raccordement, multipolaire pour les installations photovoltaïques avec indice de protection IP 65
Mise en œuvre facile de la protection contre les surtensions sans encombrement dans un boîtier de distribution
Câble de raccordement préconfectionné disponible pour le raccordement facile d’un parafoudre directement en amont de l’onduleur à protéger
Dispositif combiné de coupure et de mise en court-circuit avec coupure électrique sécurisée dans chaque chemin de protection (principe SCI breveté)
Raccordement facile, rapide et sans outillage via bornes à ressorts
Testé selon la norme EN 61643-31
Peut être utilisé dans tous les systèmes photovoltaïques conformément à IEC 60364-7-712

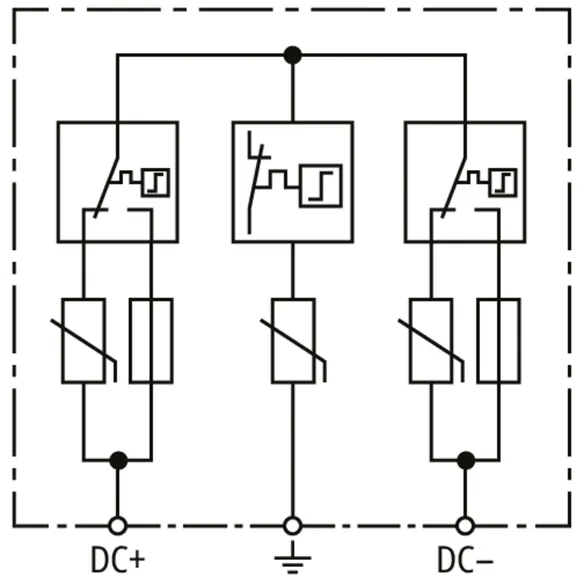

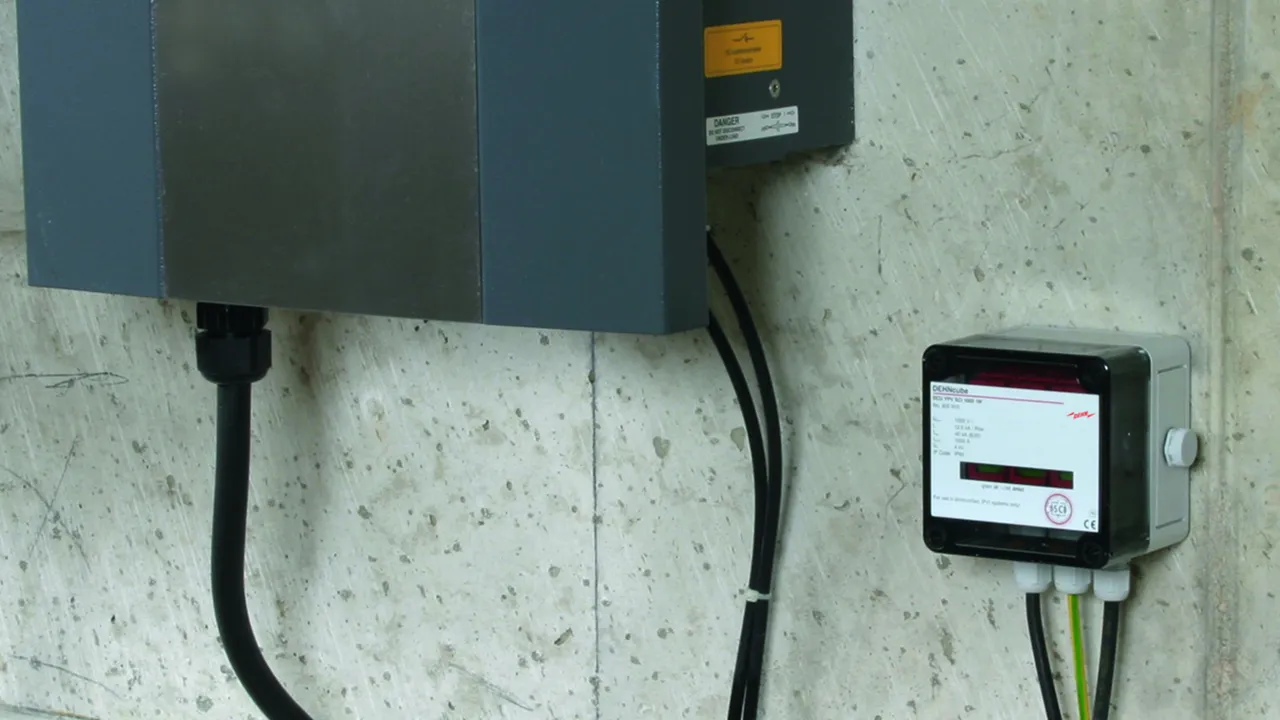

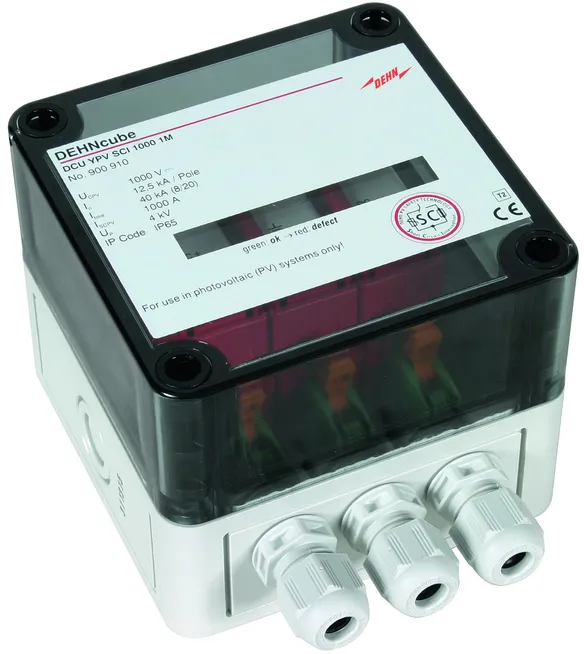

DEHNcube YPV SCI 1000 1M

Parafoudre bipolaire avec indice de protection 65, comprenant un dispositif de déconnexion en trois étapes pour les onduleurs photovoltaïques pour la protection d'une entrée MPPT.

1 Produit

Référence de la pièce 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Clients tariffs no (UE): 85363030, Poids brut: 426.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNcube YPV SCI 1000 1M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 1 entrée MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A

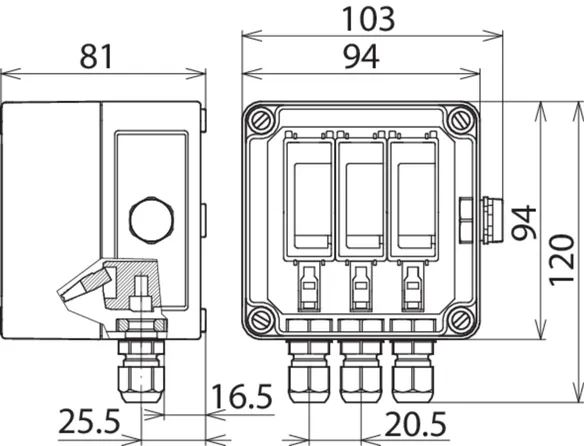

Dimensions : 94 x 94 x 81 mm
Entrée de câbles : 3x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 1M
Référence: 900910
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x Ø3-7 mm
Dimensions du coffret (l x h x p)	94 x 94 x 81 mm
Certifications	KEMA

Le produit 900910 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900910 a été ajouté au panier.

Aller à la boutique en ligne

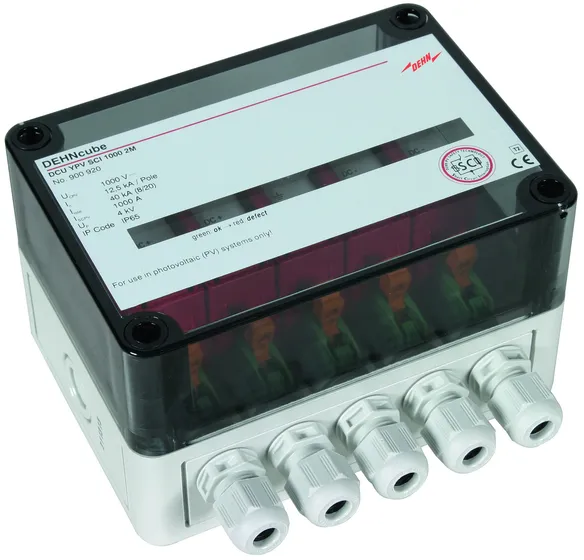

DEHNcube YPV SCI 1000 2M

Parafoudre à 4 pôles avec indice de protection 65, comprenant un dispositif de déconnexion en trois étapes pour les onduleurs photovoltaïques pour la protection de deux entrées MPPT.

1 Produit

Référence de la pièce 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Clients tariffs no (UE): 85363030, Poids brut: 731.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

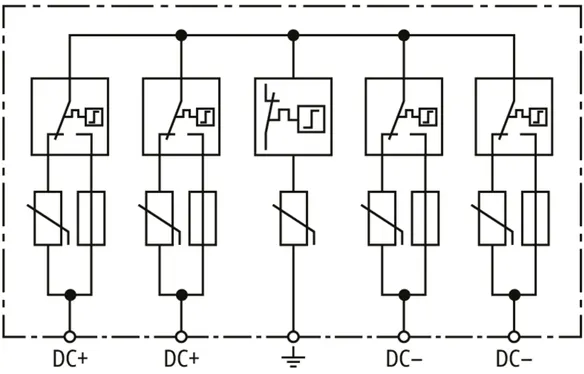

Parafoudre DEHNcube YPV SCI 1000 2M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 2 entrées MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A

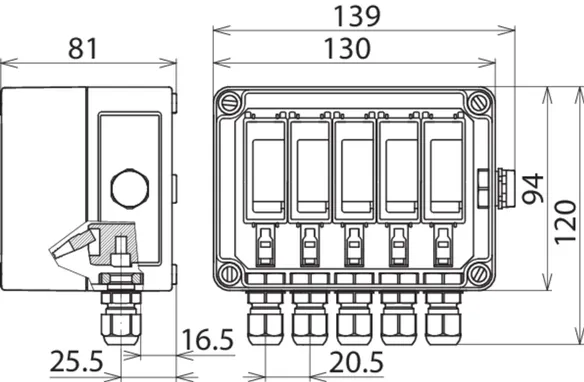

Dimensions : 130 x 94 x 81 mm
Entrée de câbles : 5x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 2M
Référence: 900920
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	5x Ø3-7 mm
Dimensions du coffret (l x h x p)	130 x 94 x 81 mm
Certifications	KEMA

Le produit 900920 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900920 a été ajouté au panier.

Aller à la boutique en ligne

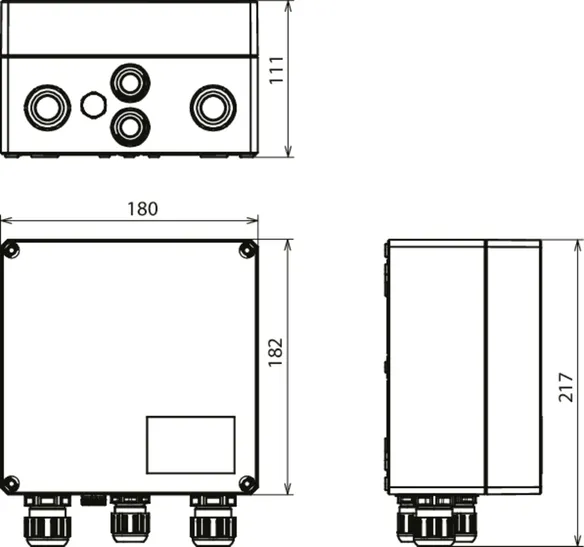

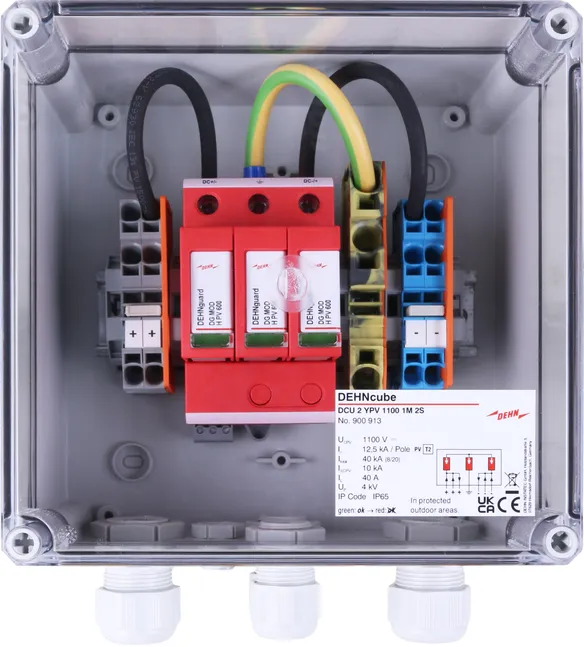

DEHNcube 2 YPV 1100 1M 2S

Coffrets de raccordement pour générateur pour les systèmes photovoltaïques jusqu’à 1100V DC pour protéger une entrée MPP et deux cordons.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Clients tariffs no (UE): 85372091, Poids brut: 1.59 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

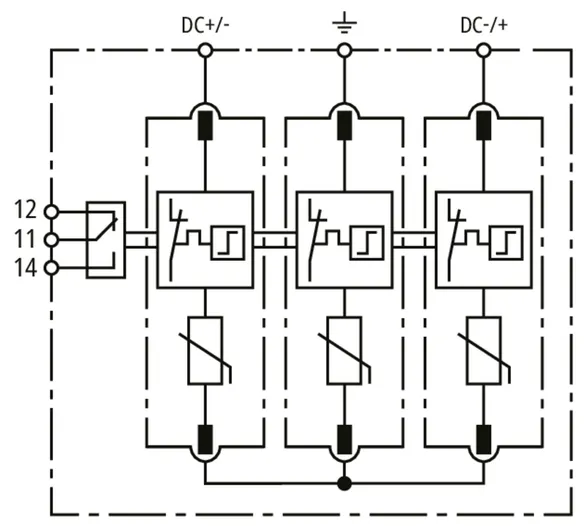

Coffrets de raccordement pour générateur DCU 2 YPV 1100 1M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 1M 2S
Référence: 900913
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Le produit 900913 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900913 a été ajouté au panier.

Aller à la boutique en ligne

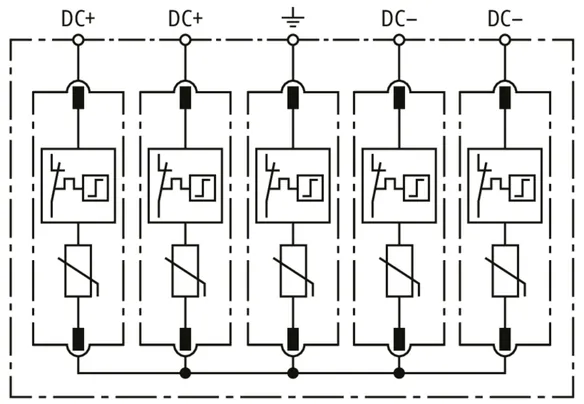

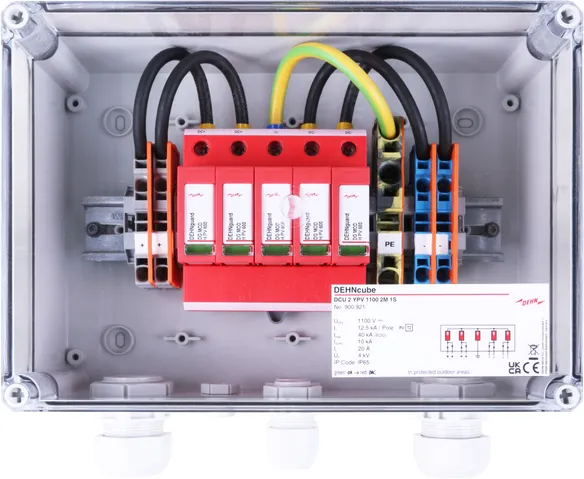

DEHNcube 2 YPV 1100 2M 1S

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100V DC, pour protéger deux entrées MPP et un cordon.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Clients tariffs no (UE): 85372091, Poids brut: 2.14 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

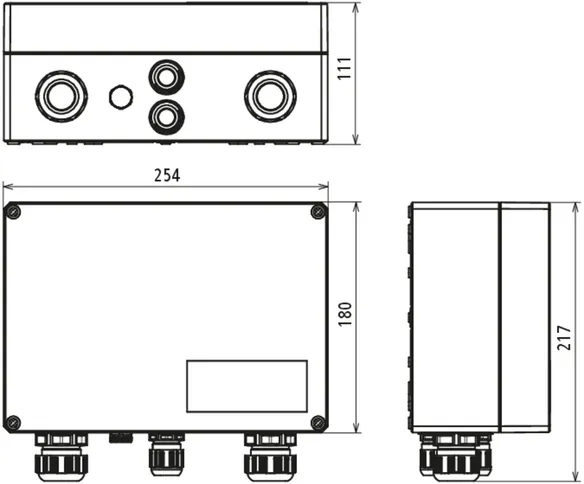

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 1S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 4 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S
Référence: 900921
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 4 vis
Nombre d’entrées de câbles	2x M20

Le produit 900921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900921 a été ajouté au panier.

Aller à la boutique en ligne

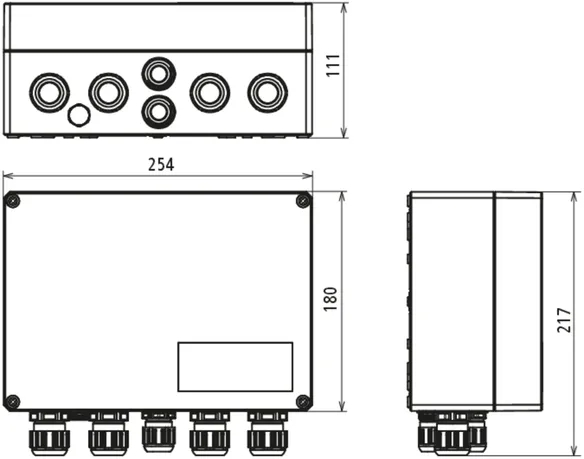

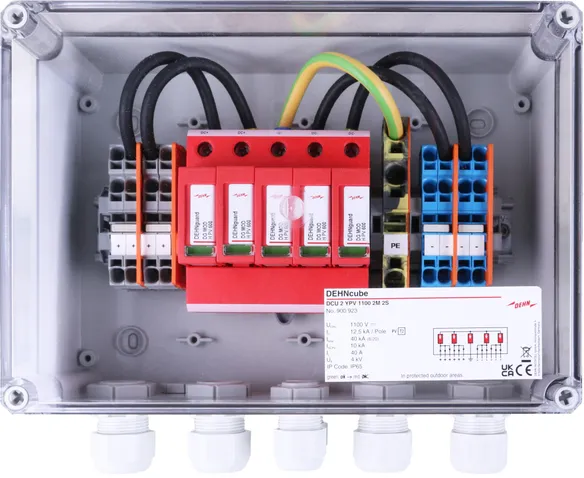

DEHNcube 2 YPV 1100 2M 2S

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger deux entrées MPP et deux cordons chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Clients tariffs no (UE): 85372091, Poids brut: 2.21 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 4x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1100 2M 2S
Référence: 900923
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Le produit 900923 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900923 a été ajouté au panier.

Aller à la boutique en ligne

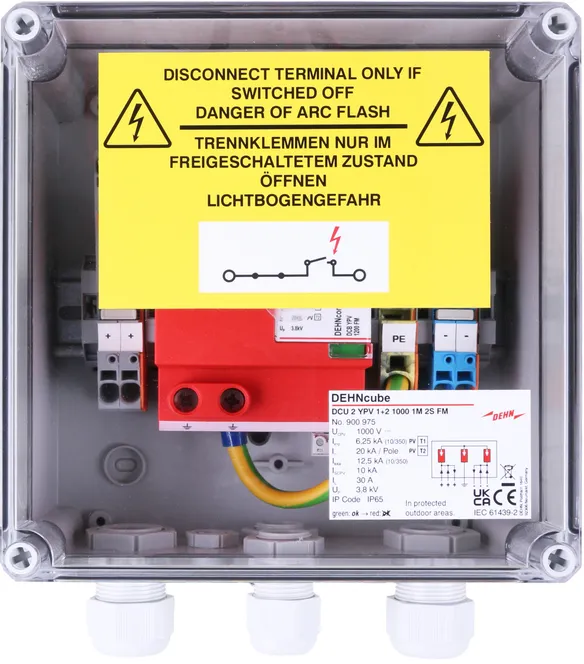

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger une entrée MPP et deux cordons.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Clients tariffs no (UE): 85371098, Poids brut: 1.85 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

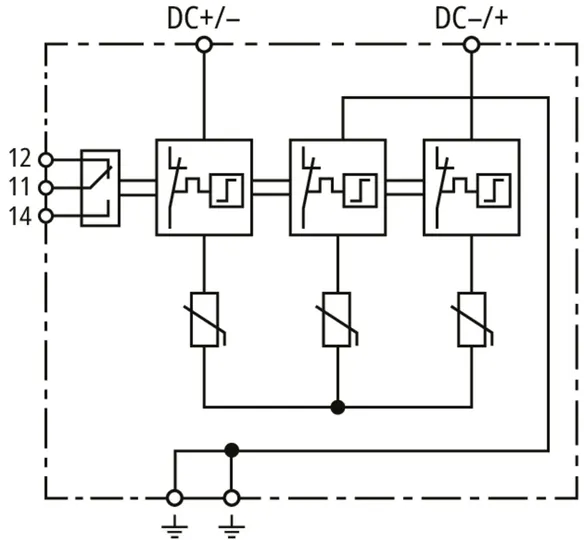

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA

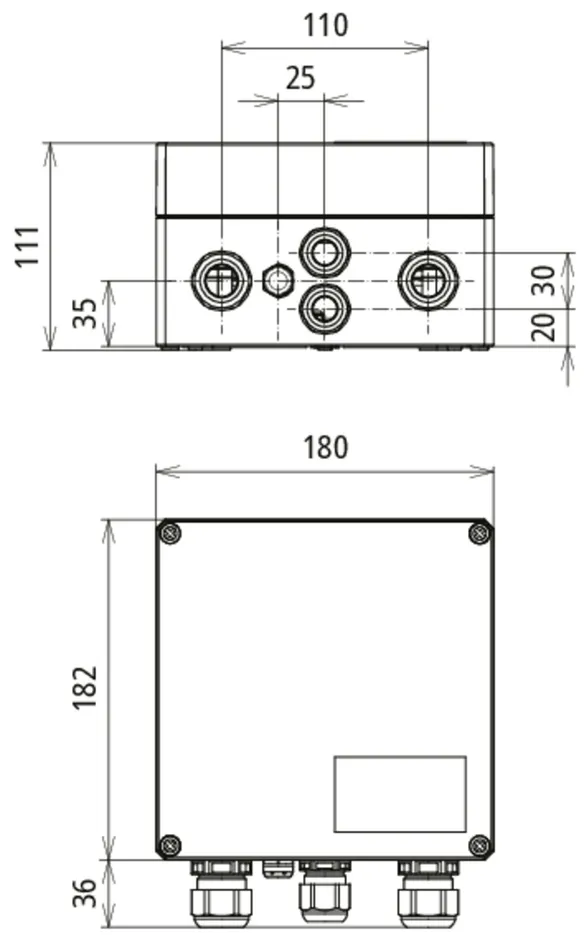

Dimensions : 182 x 180 x 111 mm
Entrée de câbles : 2x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 1M 2S FM
Référence: 900975
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Le produit 900975 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900975 a été ajouté au panier.

Aller à la boutique en ligne

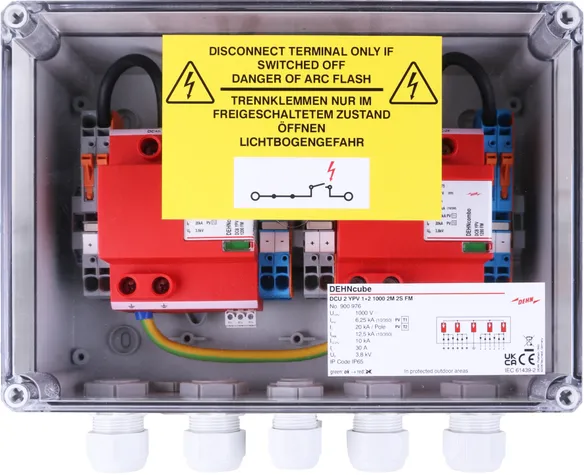

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger deux entrées MPP et deux cordons chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Clients tariffs no (UE): 85371098, Poids brut: 2.69 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 2M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA

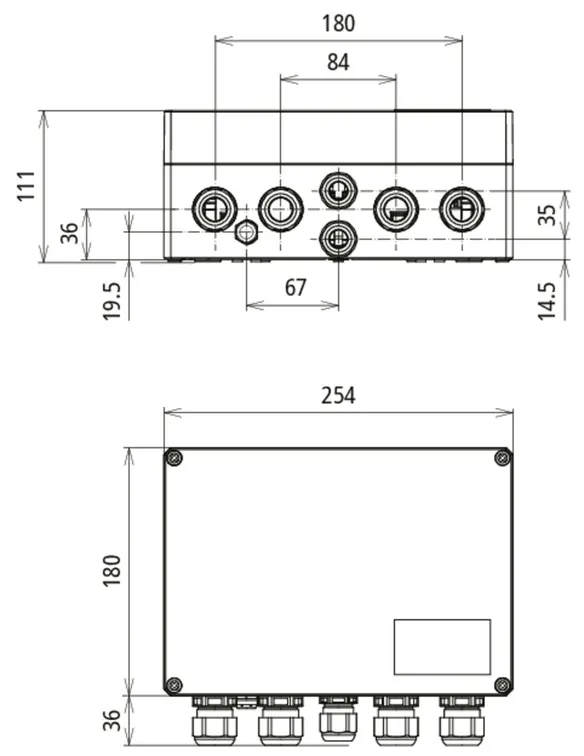

Dimensions : 254 x 180 x 111 mm
Entrée de câbles : 4x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 2M 2S FM
Référence: 900976
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Le produit 900976 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900976 a été ajouté au panier.

Aller à la boutique en ligne

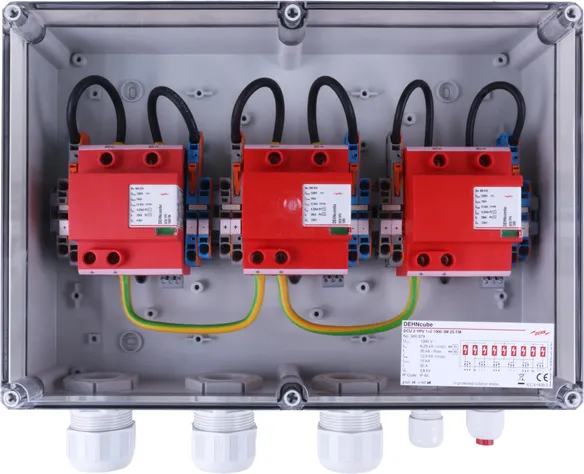

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger trois entrées MPP et deux strings chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Produit

Référence de la pièce 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Clients tariffs no (UE): 85372091, Poids brut: 3.58 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger trois entrées MPP
et deux strings chacune, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA

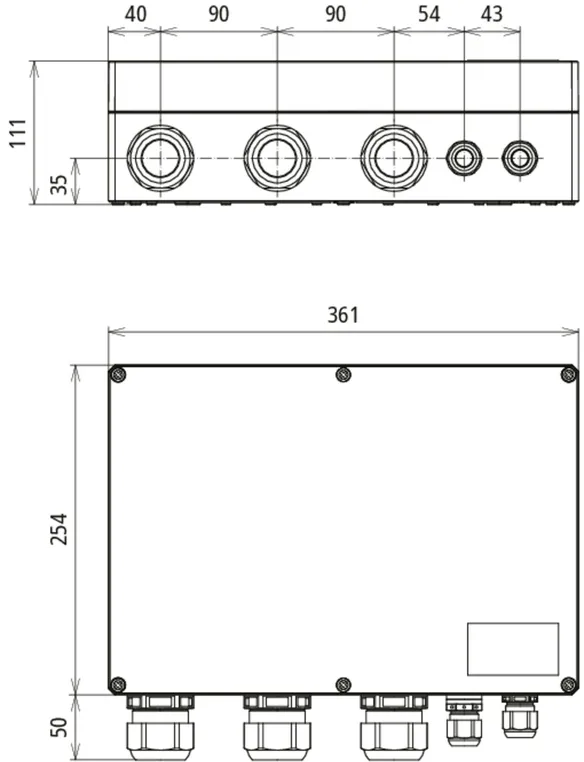

Dimensions : 361 x 254 x 111 mm
Entrée de câbles : 3x raccord à visser, 6 éléments
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 3M 2S FM
Référence: 900978
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x raccord à visser, 6 éléments
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Le produit 900978 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900978 a été ajouté au panier.

Aller à la boutique en ligne

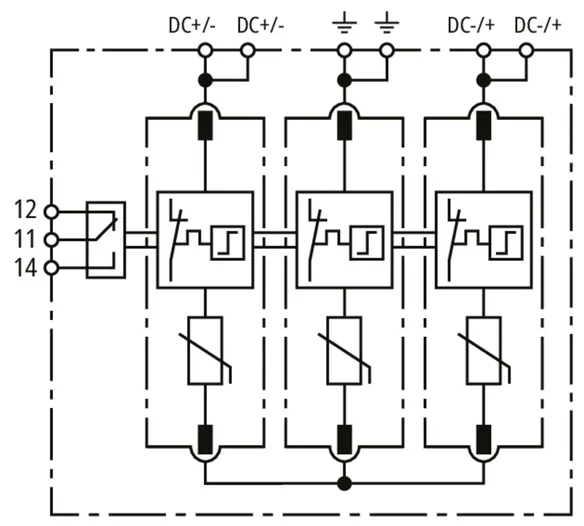

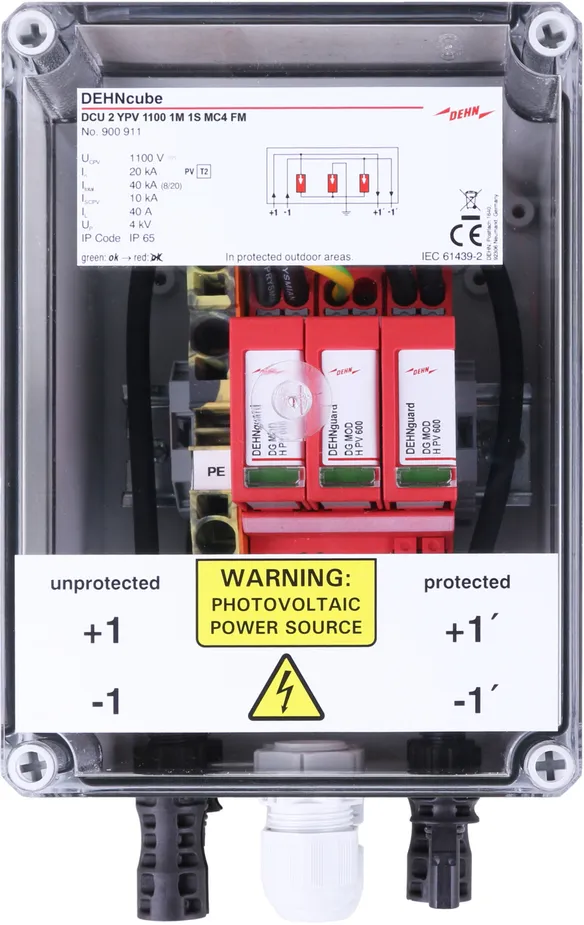

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger une entrée MPP et un cordon.

1 Produit

Référence de la pièce 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Clients tariffs no (UE): 85372091, Poids brut: 1027.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

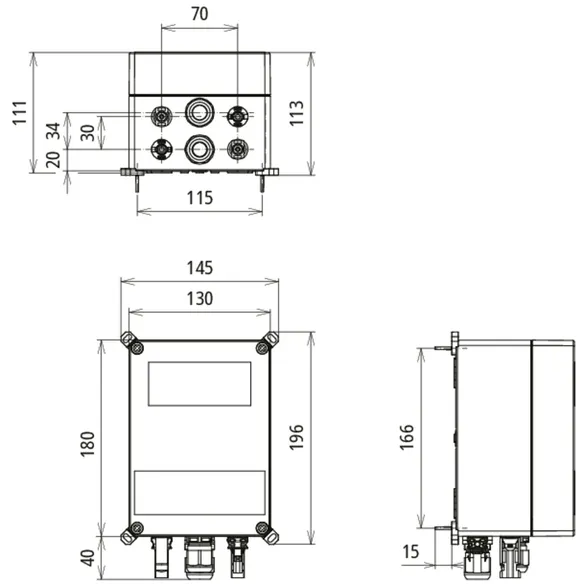

Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 1M 1S MC4 FM
Référence: 900911
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm² brins rigides / 25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brin simple/brins souples

Le produit 900911 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900911 a été ajouté au panier.

Aller à la boutique en ligne

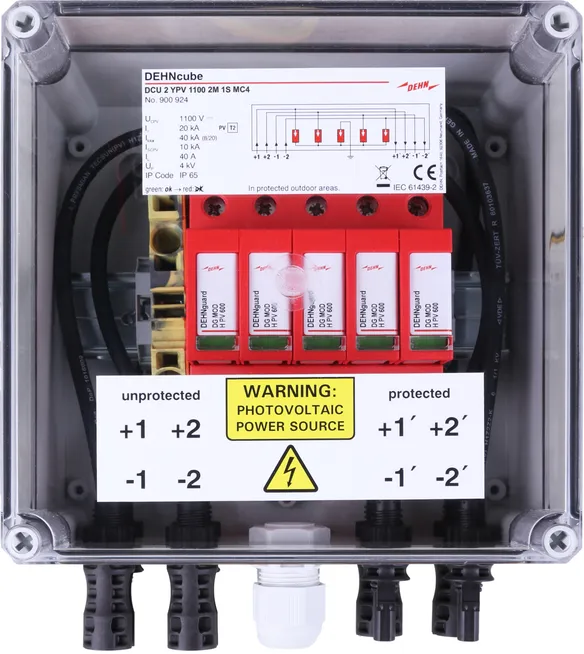

DEHNcube 2 YPV 1100 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100V DC, pour protéger deux entrées MPP et un cordon.

1 Produit

Référence de la pièce 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Clients tariffs no (UE): 85372091, Poids brut: 1963.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

GAK DCU 2 YPV 1100 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

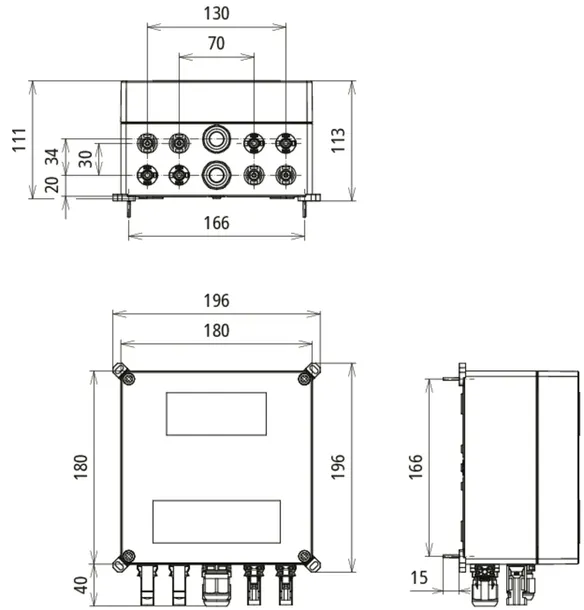

Dimensions : 180 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S MC4
Référence: 900924
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900924 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900924 a été ajouté au panier.

Aller à la boutique en ligne

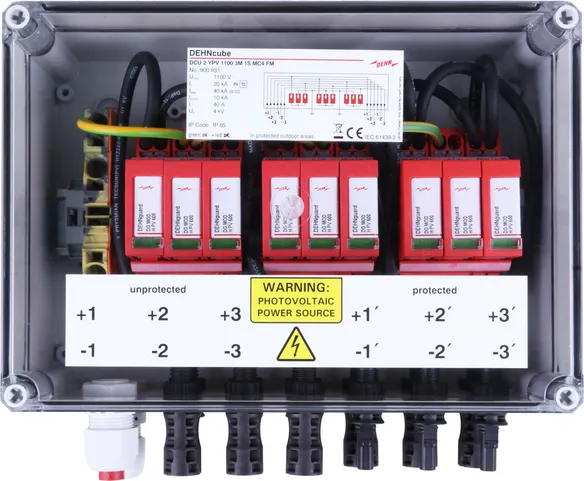

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger trois entrées MPP et un string chacune.

1 Produit

Référence de la pièce 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Clients tariffs no (UE): 85372091, Poids brut: 2.24 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
In : (8/20) 20 kA / pol
Itotal : (8/20) 40 kA
Up : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

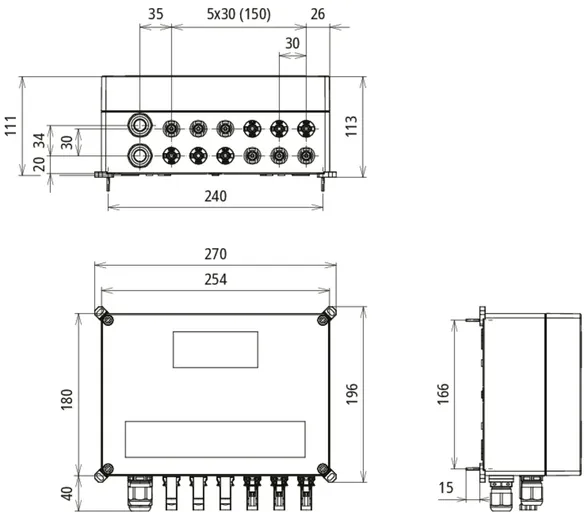

Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 3M 1S MC4 FM
Référence: 900931
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900931 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900931 a été ajouté au panier.

Aller à la boutique en ligne

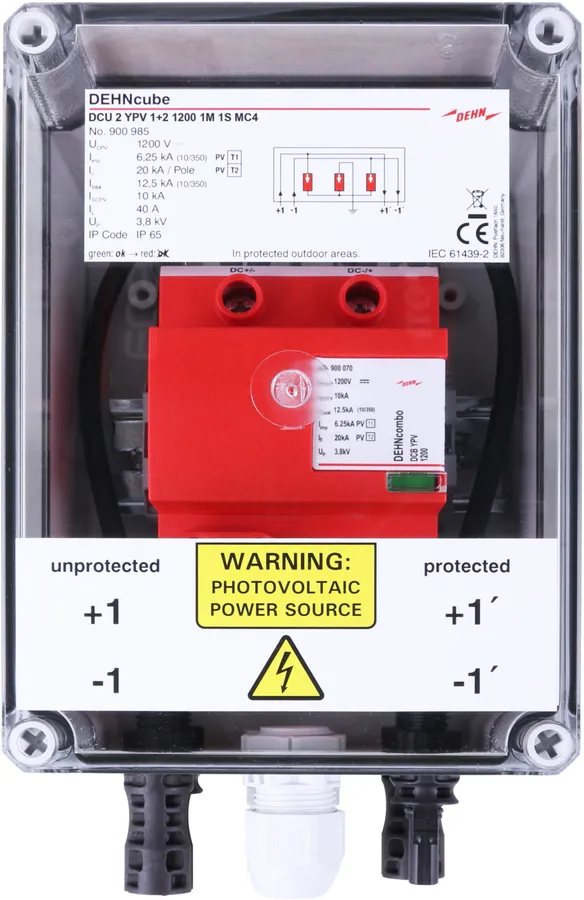

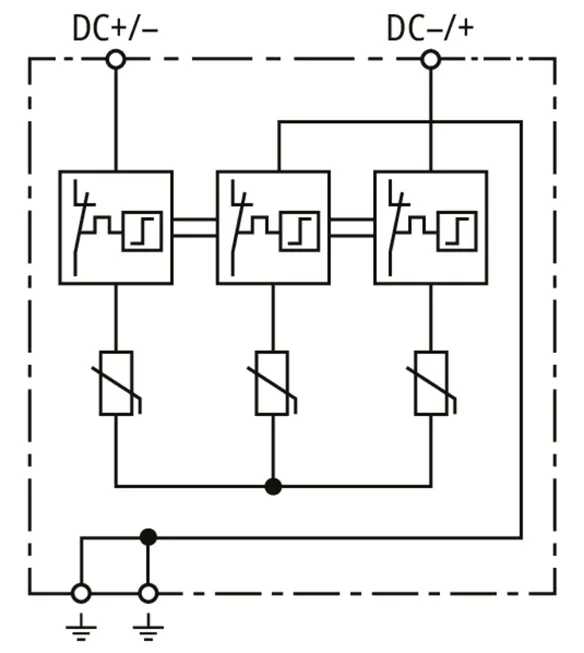

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger une entrée MPP et un cordon.

1 Produit

Référence de la pièce 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Clients tariffs no (UE): 85372091, Poids brut: 1169.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 1M 1S MC4
Référence: 900985
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm²multi-brins/25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900985 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900985 a été ajouté au panier.

Aller à la boutique en ligne

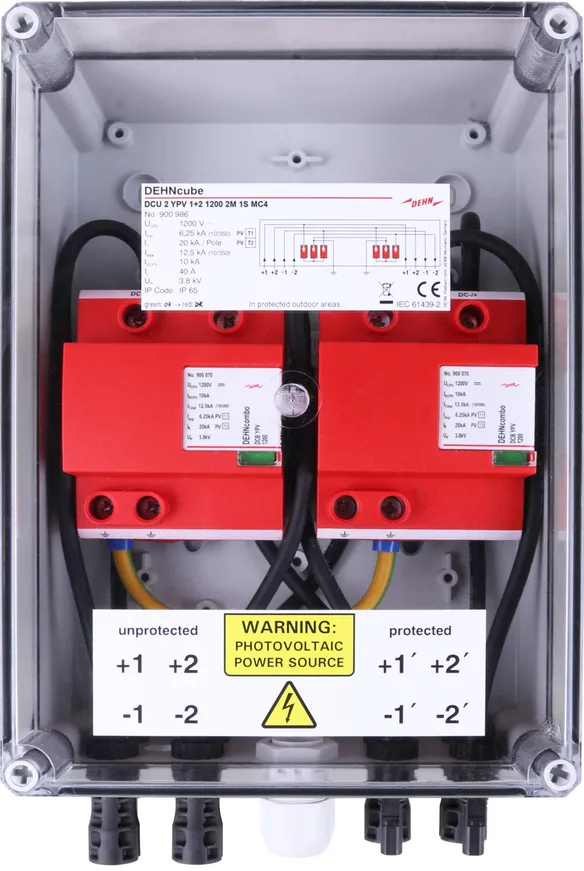

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger deux entrées MPP et un cordon.

1 Produit

Référence de la pièce 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Clients tariffs no (UE): 85372091, Poids brut: 2.76 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA

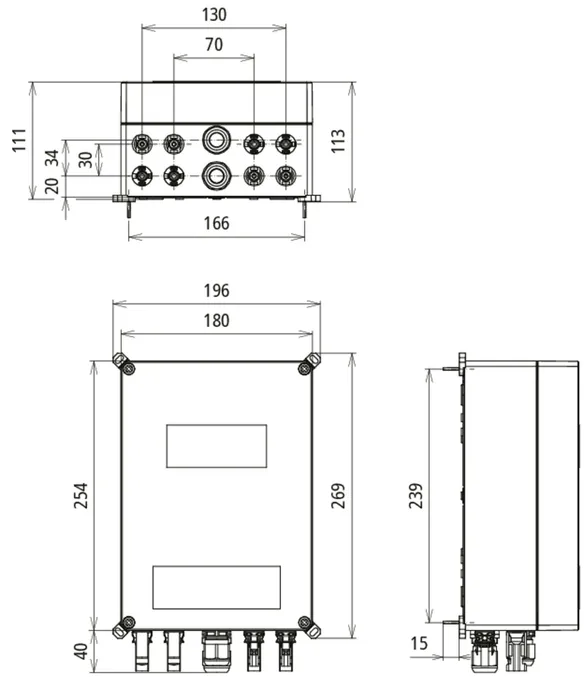

Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 1S MC4
Référence: 900986
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x fiche MC4 Original (PV-ADS4-EVO 2A), 4x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900986 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900986 a été ajouté au panier.

Aller à la boutique en ligne

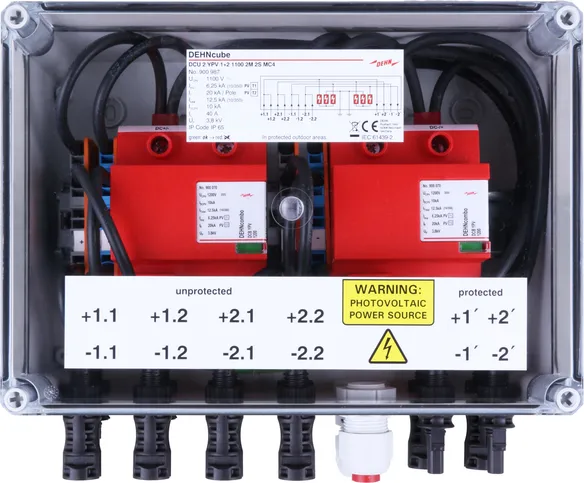

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger deux entrées MPP et deux cordons chacune.

1 Produit

Référence de la pièce 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Clients tariffs no (UE): 85372091, Poids brut: 2.31 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA

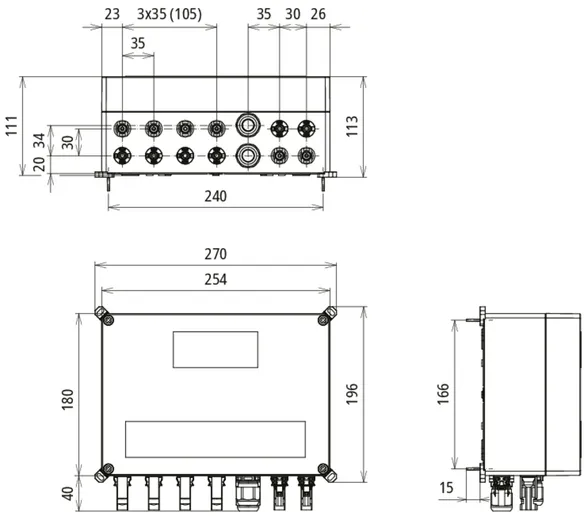

Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 2S MC4
Référence: 900987
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900987 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900987 a été ajouté au panier.

Aller à la boutique en ligne

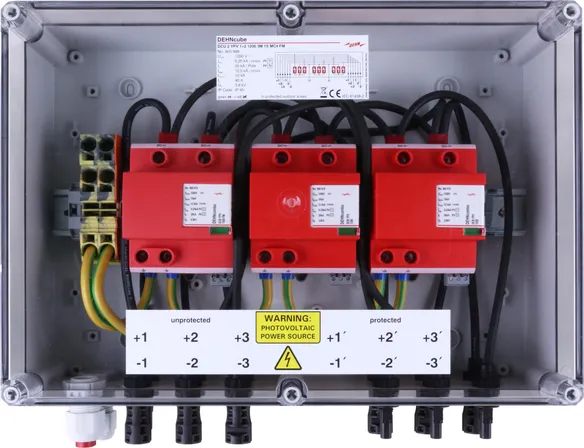

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger trois entrées MPP et un cordon chacune.

1 Produit

Référence de la pièce 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Clients tariffs no (UE): 85372091, Poids brut: 3.70 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 361 x 254 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Référence: 900988
ou équivalent

Caractéristiques techniques

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Le produit 900988 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900988 a été ajouté au panier.

Aller à la boutique en ligne

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Référence de la pièce 900910 DCU YPV SCI 1000 1M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900910 a été ajouté au bloc-notes

Le produit 900910 a été ajouté au panier.

DEHNcube YPV SCI 1000 2M

Référence de la pièce 900920 DCU YPV SCI 1000 2M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900920 a été ajouté au bloc-notes

Le produit 900920 a été ajouté au panier.

DEHNcube 2 YPV 1100 1M 2S

Référence de la pièce 900913 DCU 2 YPV 1100 1M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900913 a été ajouté au bloc-notes

Le produit 900913 a été ajouté au panier.

DEHNcube 2 YPV 1100 2M 1S

Référence de la pièce 900921 DCU 2 YPV 1100 2M 1S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900921 a été ajouté au bloc-notes

Le produit 900921 a été ajouté au panier.

DEHNcube 2 YPV 1100 2M 2S

Référence de la pièce 900923 DCU 2 YPV 1100 2M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900923 a été ajouté au bloc-notes

Le produit 900923 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Référence de la pièce 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900975 a été ajouté au bloc-notes

Le produit 900975 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Référence de la pièce 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900976 a été ajouté au bloc-notes

Le produit 900976 a été ajouté au panier.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Référence de la pièce 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Vous nêtes pas autorisé à télécharger

Le produit 900978 a été ajouté au bloc-notes

Le produit 900978 a été ajouté au panier.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Référence de la pièce 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
