Référence de la pièce 927210 BCO ML2 B 180

GTIN 4013364405585, Clients tariffs no (UE): 85363010, Poids brut: 57.75 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

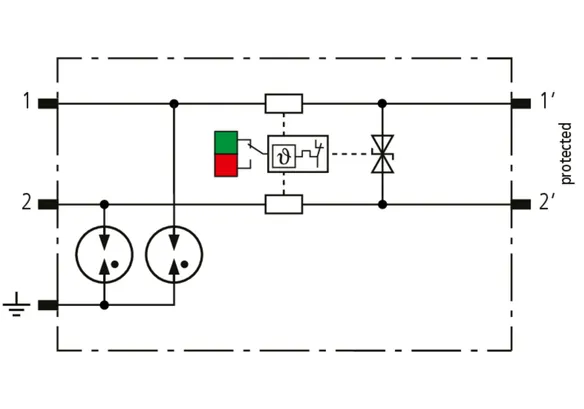

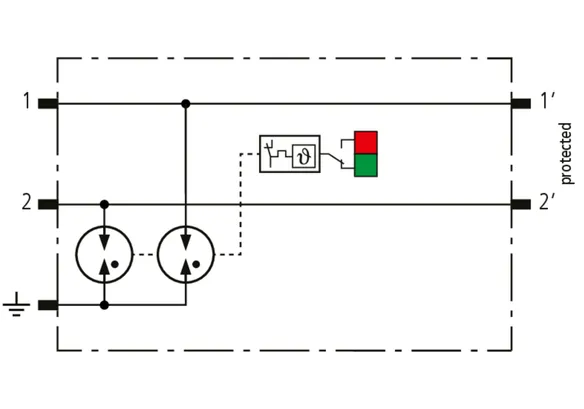

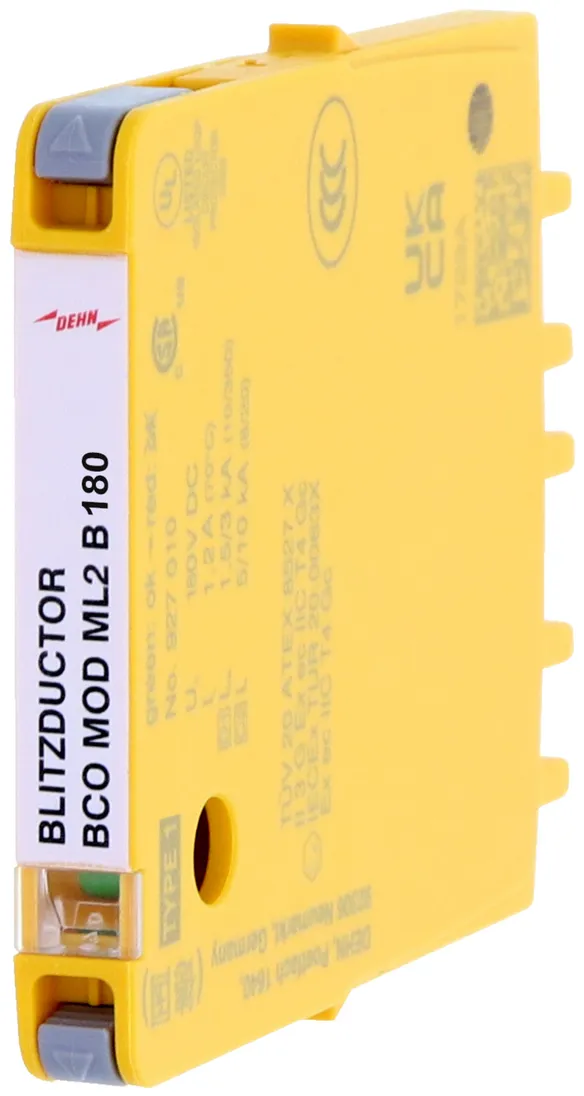

Parafoudre BLITZDUCTORconnect ML2 B 180
Parafoudre modulaire enfichable
pour la protection de 2 conducteurs individuels pour
la liaison équipotentielle de la protection contre la foudre et la
réalisation d’une mise à la terre indirecte de conducteurs blindés
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
classe de parafoudre type 1
Catégorie d’impulsion : C2, C3, B2, D1

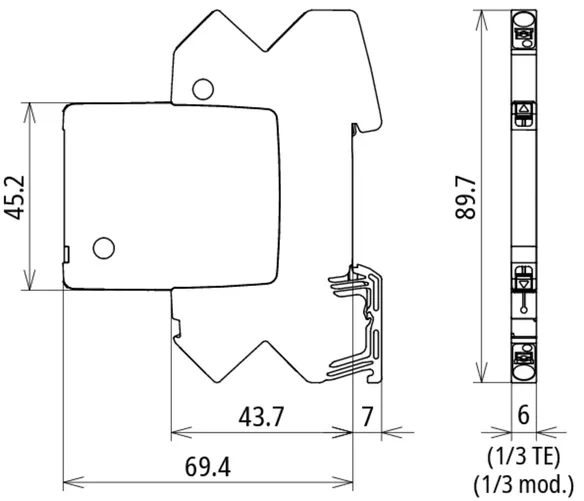

Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 180,0 V DC / 127,0 V AC
Courant nominal à 80 °C : 1,2 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 B 180
Référence: 927210
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	A
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1.5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	A
Impulse category	D1, C2, C3
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal (I_L )	1,2 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1.5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 950 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	150 MHz
Capacité cond-cond (C)	≤ 10 pF
Capacité cond-terre (C)	≤ 13 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm²
Section de raccordement brins souples	0,2-2,5 mm²
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 700 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927210 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927210 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927222 BCO ML2 BE 12

GTIN 4013364405592, Clients tariffs no (UE): 85363010, Poids brut: 59.19 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

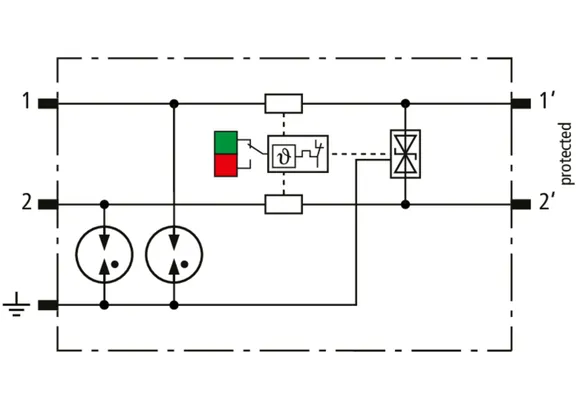

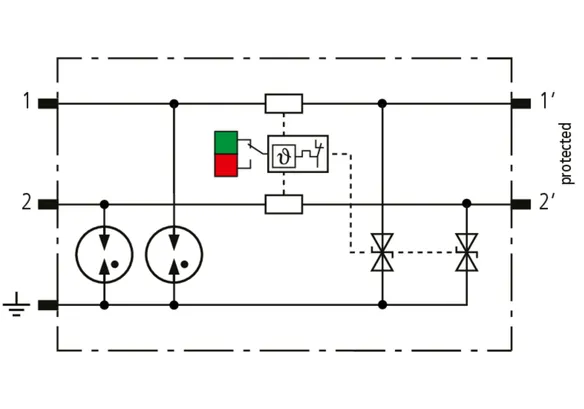

Parafoudre combiné BLITZDUCTORconnect ML2 BE 12
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels avec
référence de potentiel commun et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné énergétiquement
selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 15,0 V DC / 10,6 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE 12
Référence: 927222
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Certifications	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (Uc)	10,6 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 48 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 45 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 48 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 38 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 20 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 4 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 479B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 20 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927222 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927222 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927224 BCO ML2 BE 24

GTIN 4013364405608, Clients tariffs no (UE): 85363010, Poids brut: 59.68 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

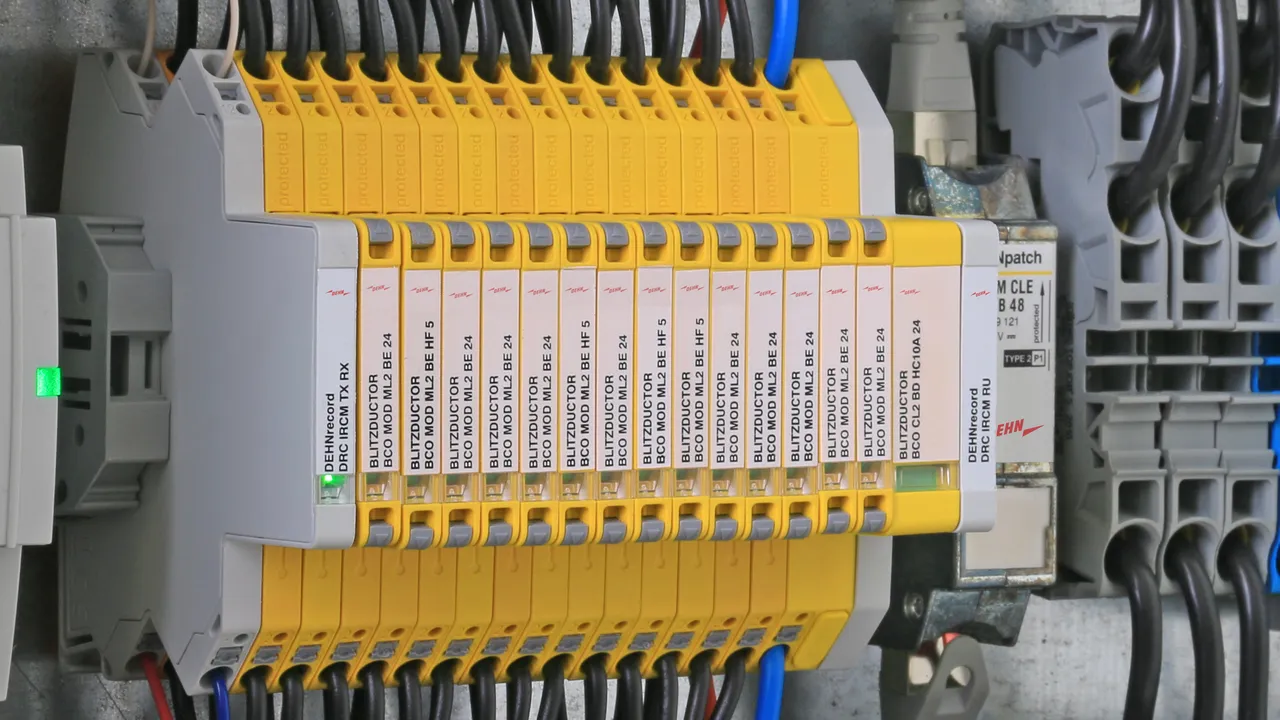

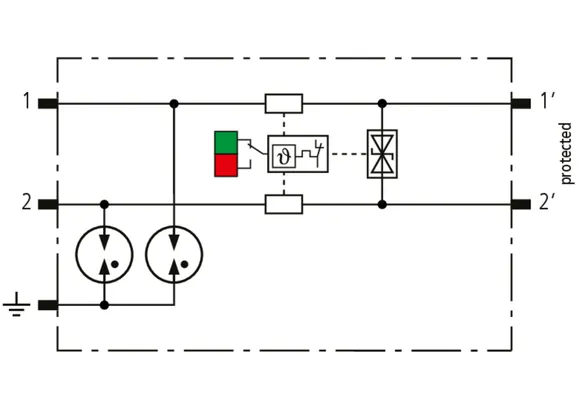

Parafoudre combiné BLITZDUCTORconnect ML2 BE 24
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels avec
référence de potentiel commun et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné énergétiquement
selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 33,0 V DC / 23,3 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE 24
Référence: 927224
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (Uc)	23,3 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 75 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 75 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 85 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 45 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927224 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927224 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927225 BCO ML2 BE 48

GTIN 4013364405615, Clients tariffs no (UE): 85363010, Poids brut: 58.22 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BE 48
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels avec
référence de potentiel commun et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné énergétiquement
selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 54,0 V DC / 38,1 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE 48
Référence: 927225
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (Uc)	38,1 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 130 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 68 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 68 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927225 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927225 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927227 BCO ML2 BE 180

GTIN 4013364468658, Clients tariffs no (UE): 85363010, Poids brut: 58.85 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BE 180
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels avec
référence de potentiel commun et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné énergétiquement
selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 180 V DC / 127 V AC
Courant nominal à 70°C : 0,5 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE 180
Référence: 927227
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 70° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal à 70° C (I_L )	0,5 A
Courant nominal à 40° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 630 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 450 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 630 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 450 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 460 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 230 V
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 450 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 230 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927227 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927227 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927242 BCO ML2 BD 12

GTIN 4013364405622, Clients tariffs no (UE): 85363010, Poids brut: 58.35 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

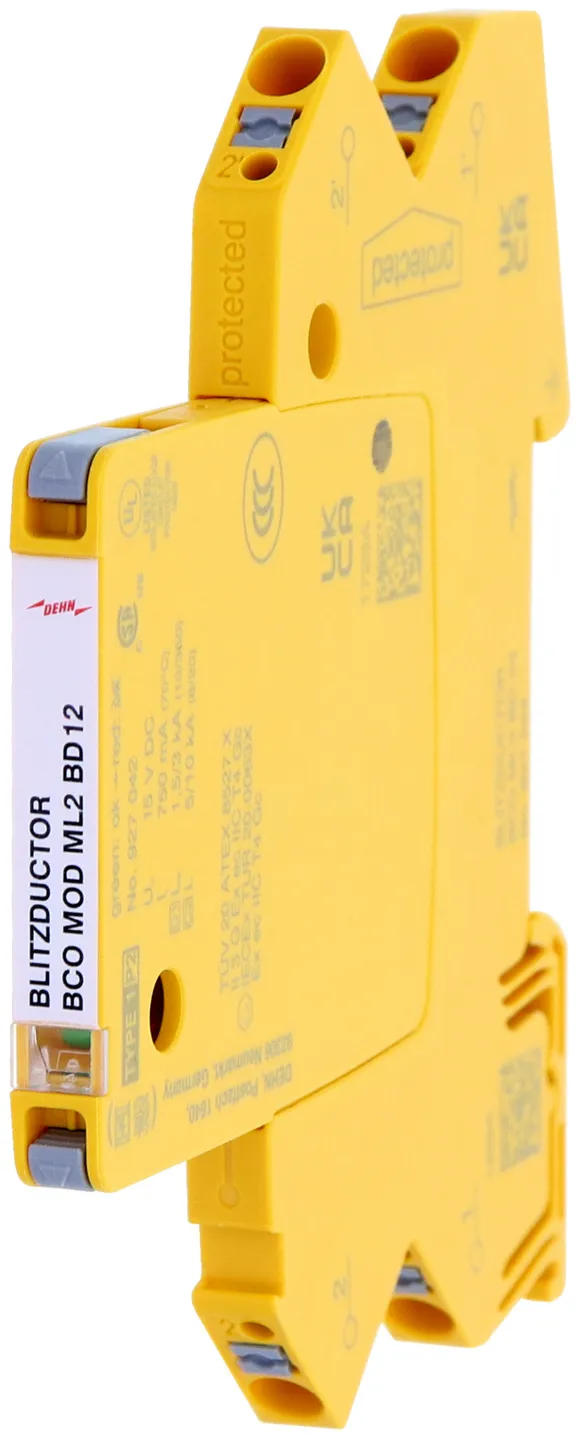

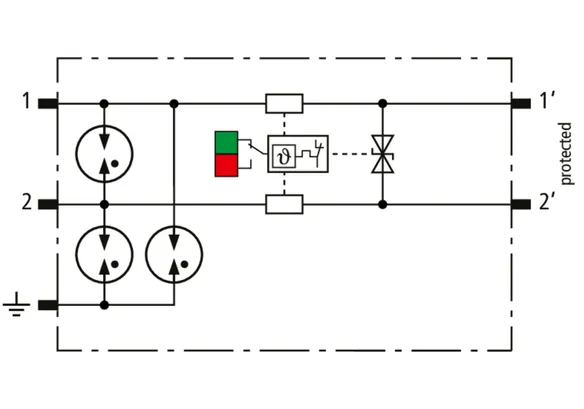

Parafoudre combiné BLITZDUCTORconnect ML2 BD 12
Parafoudre combiné enfichable modulaire
pour la protection d’un conducteur double avec interfaces
symétriques sans potentiel
testé selon EN/IEC 61643-21 et
coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 15,0 V DC / 10,6 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD 12
Référence: 927242
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (Uc)	10,6 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 32 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 32 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 20 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927242 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927242 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927244 BCO ML2 BD 24

GTIN 4013364405639, Clients tariffs no (UE): 85363010, Poids brut: 58.64 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD 24
Parafoudre combiné enfichable modulaire
pour la protection d’un conducteur double avec interfaces
symétriques sans potentiel
testé selon EN/IEC 61643-21 et
coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36,0 V DC / 25,4 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD 24
Référence: 927244
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 57 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 57 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927244 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927244 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927245 BCO ML2 BD 48

GTIN 4013364405646, Clients tariffs no (UE): 85363010, Poids brut: 58.49 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD 48
Parafoudre combiné enfichable modulaire
pour la protection d’un conducteur double avec interfaces
symétriques sans potentiel
testé selon EN/IEC 61643-21 et
coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 56,0 V DC / 39,6 V AC
Courant nominal à 70°C : 0,75 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD 48
Référence: 927245
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	56 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	56 V
Tension d’utilisation permanente max AC (Uc)	39,6 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927245 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927245 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927247 BCO ML2 BD 180

GTIN 4013364468665, Clients tariffs no (UE): 85363010, Poids brut: 58.92 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD 180
Parafoudre combiné enfichable modulaire
pour la protection d’un conducteur double avec interfaces
symétriques sans potentiel
testé selon EN/IEC 61643-21 et
coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 180 V DC / 127 V AC
Courant nominal à 70°C : 0,5 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD 180
Référence: 927247
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 70° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal à 70° C (I_L )	0,5 A
Courant nominal à 40° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 420 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 420 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 240 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Capacité cond-cond (C)	≤ 450 pF
Capacité cond-terre (C)	≤ 20 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 700 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927247 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927247 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Clients tariffs no (UE): 85363010, Poids brut: 58.57 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

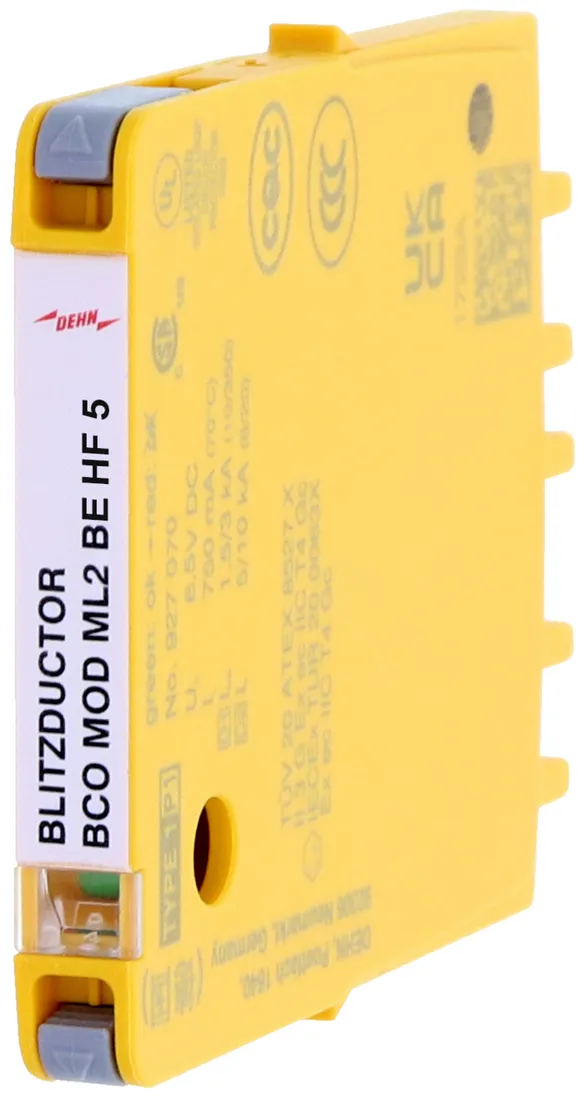

Parafoudre combiné BLITZDUCTORconnect ML2 BE HF 5
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels
à transmission haute fréquence avec référence de potentiel commune
et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 8,5 V DC / 6,0 V AC
Courant nominal à 70°C : 0,75 A
Bande passante 100 MHz
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE HF 5
Référence: 927270
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (Uc)	6,0 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 70 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 70 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 15 V
Impédance série par conducteur	1 Ohm
Bande passante cond-terre (f_G )	100 MHz
Capacité cond-cond (C)	≤ 20 pF
Capacité cond-terre (C)	≤ 23 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 15 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927270 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927270 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Clients tariffs no (UE): 85363010, Poids brut: 58.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BE HF 24
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs individuels
à transmission haute fréquence avec référence de potentiel commune
et interfaces non symétriques
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P1
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36 V DC / 25,4 V AC
Courant nominal à 70°C : 0,75 A
Bande passante 100 MHz
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BE HF 24
Référence: 927274
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 100 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 115 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 100 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 48 V
Impédance série par conducteur	1 Ohm
Bande passante cond-terre (f_G )	100 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 48 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927274 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927274 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Clients tariffs no (UE): 85363010, Poids brut: 58.42 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

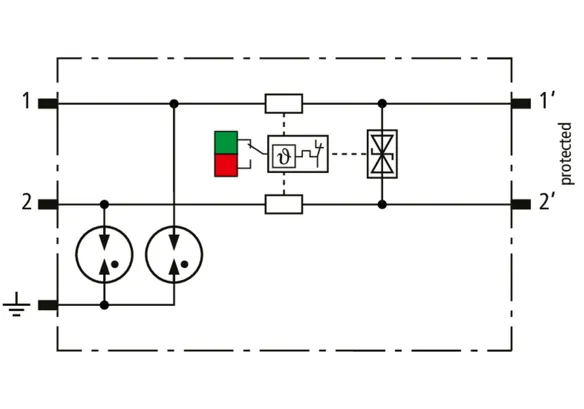

Parafoudre combiné BLITZDUCTORconnect ML2 BD HF 5
Parafoudre combiné enfichable modulaire pour la protection
de 1 conducteur double pour systèmes bus haute fréquence
sans potentiel et interfaces symétriques
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 8,5 V DC / 6,0 V AC
Courant nominal à 70°C : 0,75 A
Bande passante 100 MHz
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD HF 5
Référence: 927271
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (Uc)	6,0 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 42 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 42 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 21 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927271 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927271 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Clients tariffs no (UE): 85363010, Poids brut: 58.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD HF 24
Parafoudre combiné enfichable modulaire pour la protection
de 1 conducteur double pour systèmes bus haute fréquence
sans potentiel et interfaces symétriques
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36 V DC / 25,4 V AC
Courant nominal à 70°C : 0,75 A
Bande passante 100 MHz
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD HF 24
Référence: 927275
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 85 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 85 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927275 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927275 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Clients tariffs no (UE): 85363010, Poids brut: 60.63 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD HC5A 24
Parafoudre combiné modulaire enfichable pour protéger
1 conducteur double sans potentiel de terre dans les circuits de signaux
à courant nominal élevé, pour systèmes informatiques
et circuits MCR
testé selon EN/IEC 61643-21
et coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36 V DC / 25,4 V AC
Courant nominal à 80 °C : 5 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : à connexion rapide / push-in

produit : DEHN
Type: BCO ML2 BD HC5A 24
Référence: 927254
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80° C (I_L )	5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 80° C (I_L )	5 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	1 kA
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 750 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 70 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 750 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 60 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 750 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	1,5 MHz
Capacité cond-cond (C)	≤ 4 nF
Capacité cond-terre (C)	≤ 40 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 750 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927254 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927254 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927214 BCO ML2 BPD 24

GTIN 4013364473003, Clients tariffs no (UE): 85363010, Poids brut: 58.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BPD 24
Parafoudre combiné enfichable modulaire pour la protection
d’un conducteur double dans des systèmes 24 V DC,
utilisation adaptée également à un pôle négatif mis à la masse
avec résistances PTC intégrées pour une
protection contre les surintensités jusqu’à 40 A
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 33,0 V DC / 23,3 V AC
Courant nominal à 70°C : 0,1 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BPD 24
Référence: 927214
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70° C (I_L )	0,1 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	10 Ohm
Bande passante cond-cond (f_G )	4,5 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (Uc)	23,3 V
Courant nominal à 70° C (I_L )	0,1 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 44 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	10 Ohm
Bande passante cond-cond (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +70 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927214 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927214 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927290 BCO ML2 MVG 230

GTIN 4013364466524, Clients tariffs no (UE): 85363010, Poids brut: 60.12 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre BLITZDUCTORconnect ML2 MVG 230
Parafoudre combiné enfichable modulaire
pour la protection de 2 conducteurs d’interfaces
de signal à plusieurs conducteurs avec tension nominale de 230 V AC
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 2 / P3
Catégorie d’impulsion : C1, C2, C3
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 320 V DC / 250 V AC
Courant nominal à 80 °C : 3 A
C2 Courant nominal de décharge par conducteur (8/20) : 3 kA
C2 courant nominal de décharge total (8/20) : 6 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in
Conformité DB RIL 819.0808

produit : DEHN
Type: BCO ML2 MVG 230
Référence: 927290
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	V
Tension nominale (U_N )	230 V
Courant nominal à 80° C (I_L )	3 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	6 kA
Impédance série par conducteur	0 Ohm
Certifications	SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	V
Impulse category	C1, C2, C3
Tension nominale (U_N )	230 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Tension d’utilisation permanente max AC cond-terre (U_C )	250 V
Courant nominal à 80° C (I_L )	3 A
Courant nominal à 80° C (I_L )	6A sur 240ms
D1 Courant de choc de foudre (10/350 µs) total	0,5 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur	0,25 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	6 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	3 kA
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	0 Ohm
Bande passante cond-terre avec 100 ohm (f_G )	200 MHz
Capacité cond-cond (C)	≤ 7,32 pF
Capacité cond-terre (C)	≤ 12 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm²
Section de raccordement brins souples	0,2-2,5 mm²
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21 / NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927290 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927290 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Clients tariffs no (UE): 85363010, Poids brut: 65.18 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné BLITZDUCTORconnect ML2 BD EX 24
Parafoudre combiné enfichable modulaire
pour la protection d’un conducteur double pour interfaces
symétriques sans potentiel à sécurité intrinsèque
testé selon EN/IEC 61643-21 et
coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36,0 V DC / 25,4 V AC
Courant nominal à 70°C : 0,75 A
Tension d’entrée max. selon EN 60079-11 : 30 V
Courant d’entrée max. selon EN 60079-11 : 0,5 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
avec séparation du signal à des fins de maintenance
Raccordement de ligne : Push-in

produit : DEHN
Type: BCO ML2 BD EX 24
Référence: 927284
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Certifications	ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 80° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1000 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Capacité cond-cond (C)	≤ 2 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,08-2,5 mm2
Section de raccordement brins souples	0,08-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certifications ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certifications IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certifications IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 1000 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927284 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927284 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 B 180
Module parafoudre enfichable
pour protéger deux conducteur contre la foudre
assure la liaison équipotentielle ainsi que mise à la terre indirecte des câbles blindés
Testé selon EN / IEC 61643-21 et coordonnées
énergétiquement selon CEI 61643-22
Classe SPD: type 1
Catégorie d'impulsion: C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 180,0 V DC / 127,0 V AC
Courant nominal à 80 ° C: 1,2 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 B 180
Référence: 927010
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	A
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	A
Impulse category	D1, C2, C3
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal (I_L )	1,2 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 950 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	150 MHz
Capacité cond-cond (C)	≤ 10 pF
Capacité cond-terre (C)	≤ 13 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 700 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927010 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927010 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE 12
Protection de deux conducteurs
partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 15,0 V DC / 10,6 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE 12
Référence: 927022
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (Uc)	10,6 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 48 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 45 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 48 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 38 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 20 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 4 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamid PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 20 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927022 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Clients tariffs no (UE): 85363010, Poids brut: 39.27 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE 24
Protection de deux conducteurs
partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 33,0 V DC / 23,3 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE 24
Référence: 927024
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (Uc)	23,3 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 75 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 75 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 85 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 45 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927024 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927024 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE 48
Protection de deux conducteurs
partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 54,0 V DC / 38,1 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE 48
Référence: 927025
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (Uc)	38,1 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 140 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 130 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 68 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 68 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927025 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE 180
Protection de deux conducteurs
partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 180 V DC / 127 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE 180
Référence: 927027
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 70° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal à 70° C (I_L )	0,5 A
Courant nominal à 40° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 630 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 450 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 630 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 450 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 460 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 230 V
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Capacité cond-cond (C)	≤ 250
Capacité cond-terre (C)	≤ 450
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 230 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927027 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927027 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD 12
Protection de deux conducteurs avec interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 15,0 V DC / 10,6 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD 12
Référence: 927042
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (Uc)	10,6 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 32 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 32 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 20 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927042 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927042 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD 24
Protection de deux conducteurs avec interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 36,0 V DC / 25,4 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD 24
Référence: 927044
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 57 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 57 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927044 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927044 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD 48
Protection de deux conducteurs avec interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 54,0 V DC / 38,1 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD 48
Référence: 927045
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	56 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	56 V
Tension d’utilisation permanente max AC (Uc)	38,1 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927045 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD 180
Protection de deux conducteurs avec interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 180 V DC / 127 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD 180
Référence: 927047
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal à 70° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (Uc)	127 V
Courant nominal à 70° C (I_L )	0,5 A
Courant nominal à 40° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 420 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 420 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 240 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (f_G )	10 MHz
Capacité cond-cond (C)	≤ 450 pF
Capacité cond-terre (C)	≤ 20 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 700 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927047 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927047 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE HF 5
Protection de deux conducteurs
partageant un potentiel de référence commun ou une interfaces asymétriques.
Adapté à la haute fréquence.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 8,5 V DC / 6,0 V AC
Courant nominal à 70 ° C: 0,75 A
Fréquence de coupure 100 MHz
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE HF 5
Référence: 927070
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (Uc)	6,0 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 70 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 70 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 15 V
Impédance série par conducteur	1 Ohm
Bande passante cond-terre (f_G )	100 MHz
Capacité cond-cond (C)	≤ 20 pF
Capacité cond-terre (C)	≤ 23 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 15 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BE HF 24
Protection de deux conducteurs
partageant un potentiel de référence
commun ou une interfaces asymétriques.
Adapté à la haute fréquence.
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P1
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 36 V DC / 25,4 V AC
Courant nominal à 70 ° C: 0,75 A
Fréquence de coupure 100 MHz
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BE HF 24
Référence: 927074
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	M
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 100 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 115 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 100 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 48 V
Impédance série par conducteur	1 Ohm
Bande passante cond-terre (f_G )	100 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 48 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927074 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927074 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD HF 5
Protection de deux conducteurs avec interfaces symétriques.
Adapté à la haute fréquence
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 8.5,0 V DC / 6,0 V AC
Courant nominal à 70 ° C: 0,75 A
Fréquence de coupure 100 MHz
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD HF 5
Référence: 927071
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (Uc)	6,0 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 42 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 42 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 21 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927071 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour
BLITZDUCTORconnect MOD ML2 BD HF 24
Protection de deux conducteurs avec interfaces symétriques.
Adapté à la haute fréquence
Testé selon EN / IEC 61643-21 et coordonné en énergie selon
selon CEI 61643-22
Classe SPD: type 1 / P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Indication d'état, largeur de 6 mm
Max. tension de fonctionnement continue: 36 V DC / 25,4 V AC
Courant nominal à 70 ° C: 0,75 A
Fréquence de coupure 100 MHz
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD HF 24
Référence: 927075
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 70° C (I_L )	0,75 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 85 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 85 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 25 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927075 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, Clients tariffs no (UE): 85363010, Poids brut: 41.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection pour parafoudre combiné
BLITZDUCTORconnect MOD ML2 BD HC5A 24
Module de parafoudre combiné enfichable
pour protéger 1 conducteur double sans potentiel de terre
dans les circuits de signaux à courant nominal élevé,
pour systèmes informatiques et circuits MCR.
testé selon EN/IEC 61643-21
et coordonné énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : C1, C2, C3, B2, D1
Indicateur d’état, largeur d’installation 6 mm
Tension continue maximale : 36 V DC / 25,4 V AC
Courant nominal à 80 °C : 5 A
C2 Courant nominal de décharge par conducteur (8/20) : 5 kA
C2 courant nominal de décharge total (8/20) : 10 kA
D1 Courant de foudre (10/350 µs) par conducteur : 1,5 kA
D1 Courant de foudre (10/350 µs) total : 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD HC5A 24
Référence: 927054
ou équivalent

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80° C (I_L )	5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 80° C (I_L )	5 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	1 kA
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 750 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 70 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 750 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 60 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 750 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	1,5 MHz
Capacité cond-cond (C)	≤ 4 nF
Capacité cond-terre (C)	≤ 40 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 750 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927054 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927054 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre BLITZDUCTORconnect MOD ML2 BPD 24
modulaire et débrochable
Protection d'une paire en 24V DC, également adaptées
pour des signaux avec un référentiel négatif.
testé selon EN / IEC 61643-21 et coordonnées
énergétiquement selon NF EN 61643-22
Classe de parafoudre de type 1 /P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Affichage d'état, largeur 6 mm
Tension continue maximale: 33,0 V CC / 23,3 V CA
Courant nominal à 70 ° C: 0,1 A.
C2 Courant de décharge nominal par fil (8/20): 5 kA
C2 Courant nominal de décharge total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par fil: 1,5 kA
Courant de choc de foudre D1 (10/350 µs) total: 3 kA
avec déconnexion du signal
Connexion des conducteurs Push-in

produit : DEHN
Type: BCO MOD ML2 BPD 24
Référence: 927014
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70° C (I_L )	0,1 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	10 Ohm
Bande passante cond-cond (f_G )	4,5 MHz
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (Uc)	23,3 V
Courant nominal à 70° C (I_L )	0,1 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 44 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	10 Ohm
Bande passante cond-cond (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +70 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927014 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927014 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module BLITZDUCTORconnect ML2 MVG 230
modulaire et débrochable
Protection de deux conducteurs
Sans potentiel de terre.
testé selon EN / IEC 61643-21 et coordonnées
énergétiquement selon CEI 61643-22
Classe de parafoudre de type 2/ P3
Catégorie d'impulsion: C1, C2, C3
Indication d'état, largeur de 6 mm
Tension de fonctionnement continue max .: 320 V DC / 250 V AC
Courant nominal à 70 ° C: 3 A
C2 courant de décharge nominal par ligne (8/20): 3 kA
C2 courant de décharge nominal total (8/20): 6 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
avec déconnexion de la ligne
Connexion par câble: push-in

produit : DEHN
Type: BCO MOD ML2 MVG 230
Référence: 927090
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	V
Tension nominale (U_N )	230 V
Courant nominal à 80° C (I_L )	3 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	6 kA
Impédance série par conducteur	0 Ohm
Certifications	SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	V
Impulse category	C1, C2, C3
Tension nominale (U_N )	230 V
Tension d’utilisation permanente max DC cond-terre (U_C )	320 V
Tension d’utilisation permanente max AC cond-terre (U_C )	250 V
Courant nominal à 80° C (I_L )	3 A
Courant nominal à 80° C (I_L )	6A sur 240ms
D1 Courant de choc de foudre (10/350 µs) total	0,5 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur	0,25 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	6 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	3 kA
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1100 V
Impédance série par conducteur	0 Ohm
Bande passante cond-terre avec 100 ohm (f_G )	200 MHz
Capacité cond-cond (C)	≤ 7,32 pF
Capacité cond-terre (C)	≤ 12 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	BCO Base
Mise à la terre par	BCO Base
Matériau de l'enveloppe	Polyamid PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21 / NF EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927090 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection
BLITZDUCTORconnect MOD ML2 BD EX 24
Protection de deux conducteurs de circuits de signaux à sécurité intrinsèque
testé selon EN / IEC 61643-21 et coordonnées
énergétiquement selon CEI 61643-22
Classe de parafoudre de type 1 /P2
Catégorie d'impulsion: C1, C2, C3, B2, D1
Affichage d'état, largeur 6 mm
Tension continue maximale: 36,0 V DC / 25,4 V AC
Courant nominal à 80 ° C: 0,75 A.
Tension max d'entrée selon EN 60079-11: 30 V
Courant max d'entrée selon EN 60079-11: 0,5 A
C2 Courant de décharge nominal par fil (8/20): 5 kA
C2 Courant nominal de décharge total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par fil: 1,5 kA
Courant de choc de foudre D1 (10/350 µs) total: 3 kA
Module de remplacement

produit : DEHN
Type: BCO MOD ML2 BD EX 24
Référence: 927084
ou équivalent

Certificats

Caractéristiques techniques

Classe SPD	L
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Certifications	ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (Uc)	25,4 V
Courant nominal à 80° C (I_L )	0,5 A
D1 Courant de choc de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de choc de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C1 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1000 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Capacité cond-cond (C)	≤ 2 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection (enfiché)	IP 20
Enfichable dans	Base BCO Ex
Mise à la terre par	Base BCO Ex
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	bleu
Normes de test	CEI 61643-21/EN 61643-21
Certifications	ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certifications ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certifications IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certifications IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec I_max (U_P )	≤ 1000 V
^*) Pour en savoir plus, voir : www.dehn.fr

Le produit 927084 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927084 a été ajouté au panier.

Aller à la boutique en ligne

BLITZDUCTORconnect – Débrochable

Détails

BCO ML2 B 180

Référence de la pièce 927210 BCO ML2 B 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927210 a été ajouté au bloc-notes

Le produit 927210 a été ajouté au panier.

BCO ML2 BE

Référence de la pièce 927222 BCO ML2 BE 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927222 a été ajouté au bloc-notes

Le produit 927222 a été ajouté au panier.

Référence de la pièce 927224 BCO ML2 BE 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927224 a été ajouté au bloc-notes

Le produit 927224 a été ajouté au panier.

Référence de la pièce 927225 BCO ML2 BE 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927225 a été ajouté au bloc-notes

Le produit 927225 a été ajouté au panier.

Référence de la pièce 927227 BCO ML2 BE 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927227 a été ajouté au bloc-notes

Le produit 927227 a été ajouté au panier.

BCO ML2 BD

Référence de la pièce 927242 BCO ML2 BD 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927242 a été ajouté au bloc-notes

Le produit 927242 a été ajouté au panier.

Référence de la pièce 927244 BCO ML2 BD 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927244 a été ajouté au bloc-notes

Le produit 927244 a été ajouté au panier.

Référence de la pièce 927245 BCO ML2 BD 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
