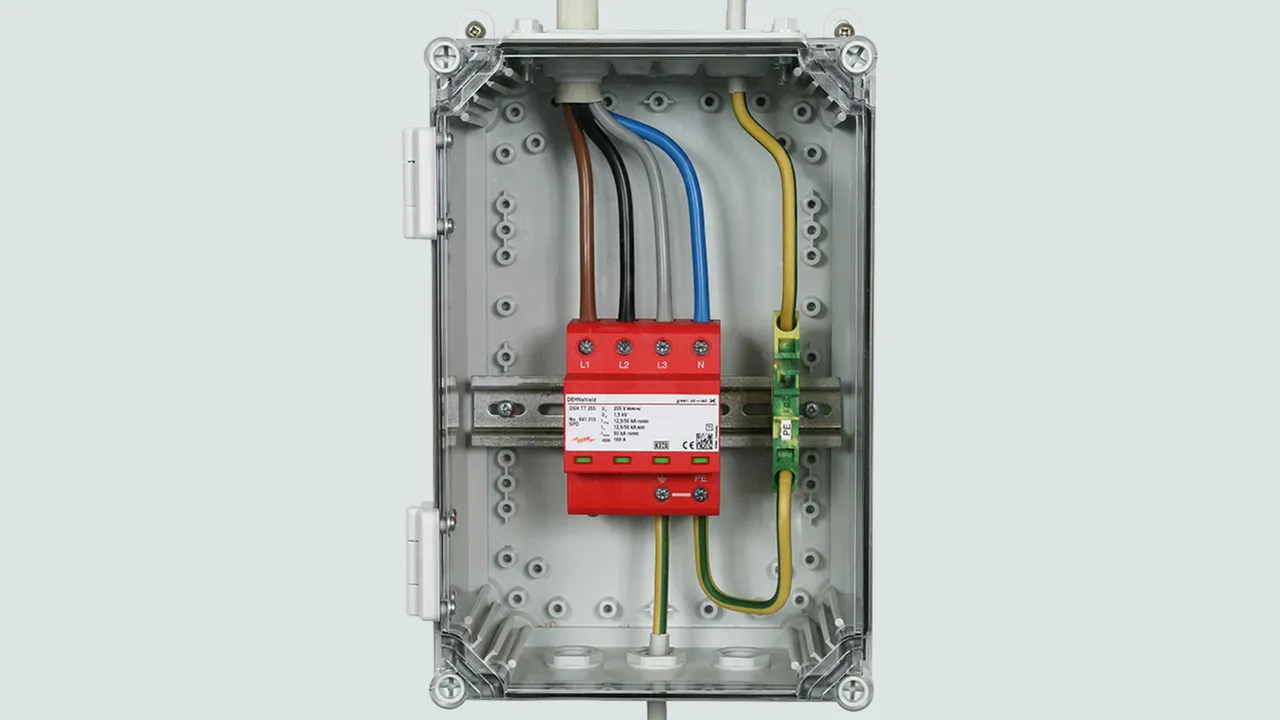

DEHNshield

Parafoudre compact combiné de type 1 + type 2, multipolaire et prêt au raccordement, à base d'éclateurs à air
Technologie à base d'éclateurs à air sans soufflage d'arc avec un seul module / pôle ; version compacte et peu encombrante
Selon les exigences minimales concernant la capacité d'écoulement d'un impact de foudre (VDE 0100-534)
Permet un équilibrage de potentiel dans la protection contre la foudre et protège les équipements terminaux
Capacité d'écoulement jusqu'à 50 kA (10/350 µs)
Indication optique de fonctionnement/défaut grâce à un voyant vert/rouge
Haute capacité d'extinction du courant de suite (I_fi = 25 kA_eff)

Détails

Câblage en V avec borne de raccordement mâle STAK 25 résistant au courant de foudre.

lorem ipsum — Câblage en V avec borne de raccordement mâle STAK 25 résistant au courant de foudre.

Filtres produits

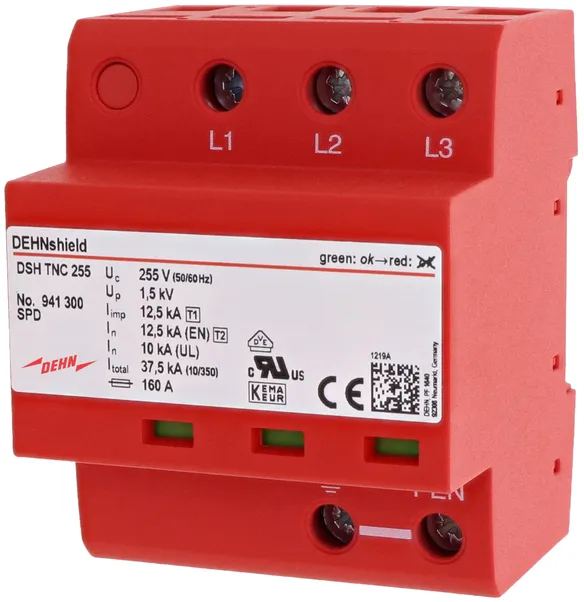

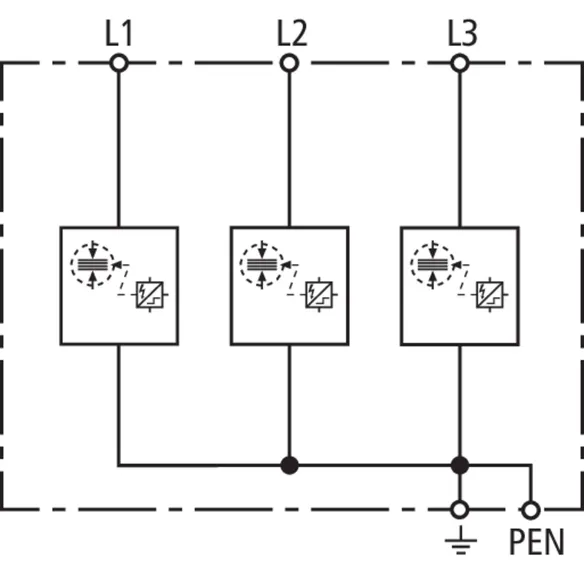

DEHNshield TNC

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C avec une tension nominale de 230 / 400 V (mode de connexion 3 + 0).

1 Produit

Référence de la pièce 941300 DSH TNC 255

GTIN 4013364133556, Clients tariffs no (UE): 85363090, Poids brut: 415.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TNC 255
Référence: 941300
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

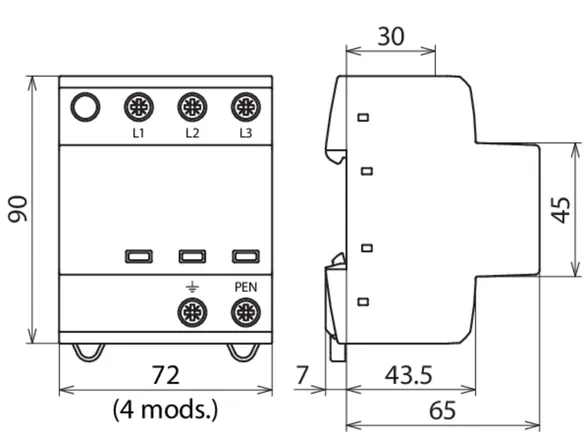

Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Le produit 941300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941300 a été ajouté au panier.

Aller à la boutique en ligne

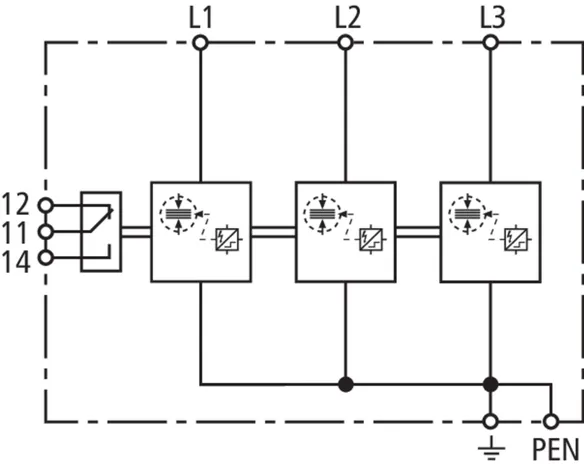

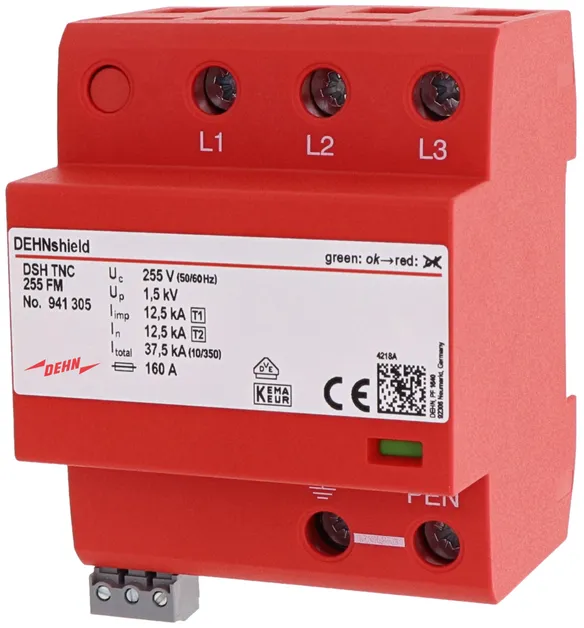

DEHNshield TNC FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C avec une tension nominale de 230 / 400 V (mode de connexion 3 + 0) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941305 DSH TNC 255 FM

GTIN 4013364275317, Clients tariffs no (UE): 85363090, Poids brut: 420.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TNC 255 FM
Référence: 941305
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

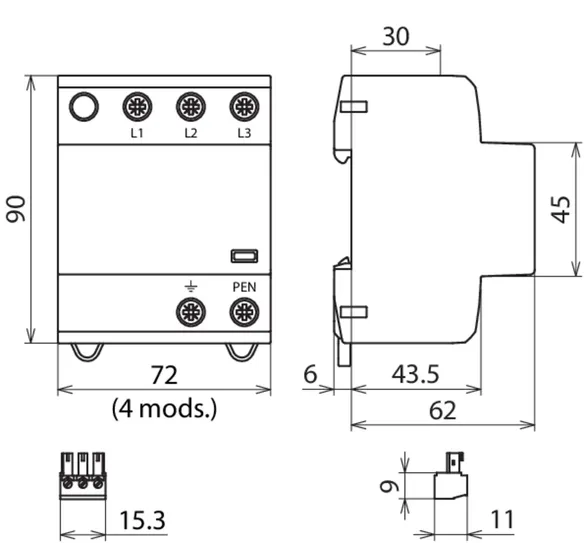

Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941305 a été ajouté au panier.

Aller à la boutique en ligne

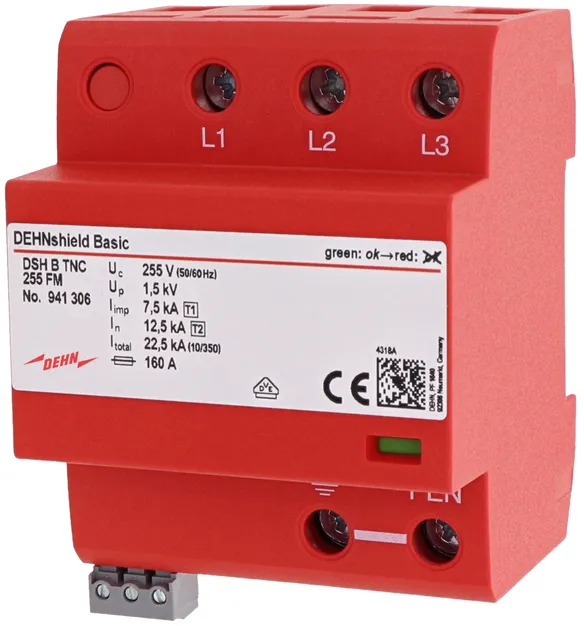

DEHNshield TNC Basic FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941306 DSH B TNC 255 FM

GTIN 4013364328068, Clients tariffs no (UE): 85363090, Poids brut: 422.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield B TNC 255 FM
Parafoudre combiné à 3 pôles pour des systèmes 230/400 V- TN C, largeur 4 modules
Avec contact de signalisation à distance
Parafoudre type 1 + 2 selon la norme EN 61643-11
Satisfait à toutes les exigences de la norme DIN VDE 0100-534 et DIN VDE 0100-443
La technologie éclateur avec limitation du courant
Indication de défaut
Tension continue maximale 255 V AC
Niveau de protection: <= 1.5 kV
Courant de choc contre la foudre (10/350): 22.5 kA
Coordination de l'énergie selon la norme DIN EN 62305-4
Parafoudre de la famille RED/Line

produit : DEHN
Type: DSH B TNC 255 FM
Référence: 941306
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941306 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941306 a été ajouté au panier.

Aller à la boutique en ligne

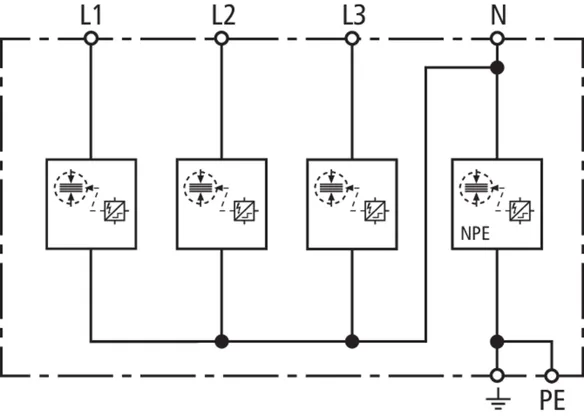

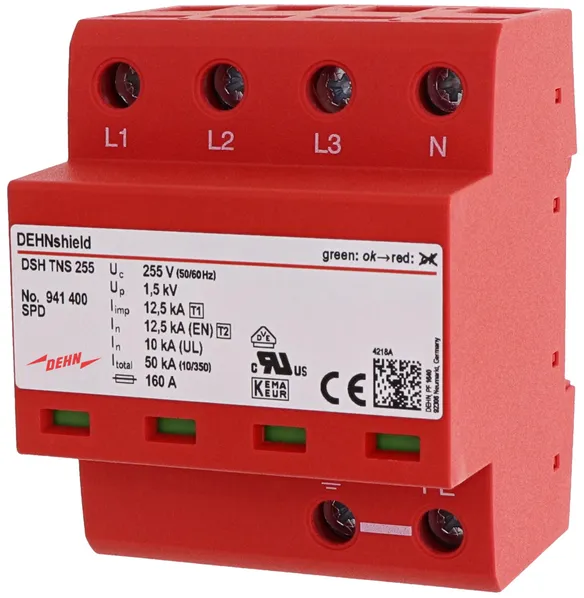

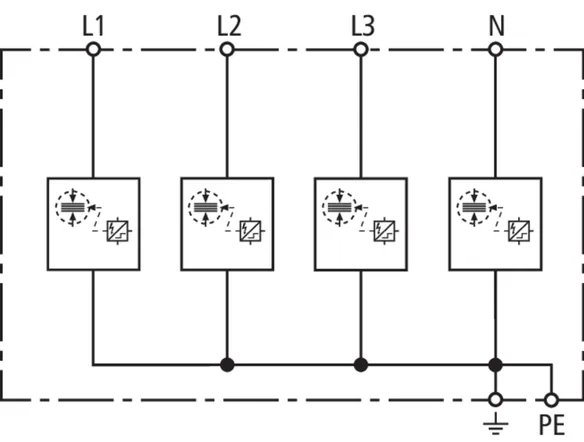

DEHNshield TNS

Parafoudre compact combiné, prêt au raccordement, pour le système TN-S avec une tension nominale de 230 / 400 V (mode de connexion 4 + 0).

1 Produit

Référence de la pièce 941400 DSH TNS 255

GTIN 4013364133563, Clients tariffs no (UE): 85363090, Poids brut: 555.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TNS 255
Référence: 941400
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

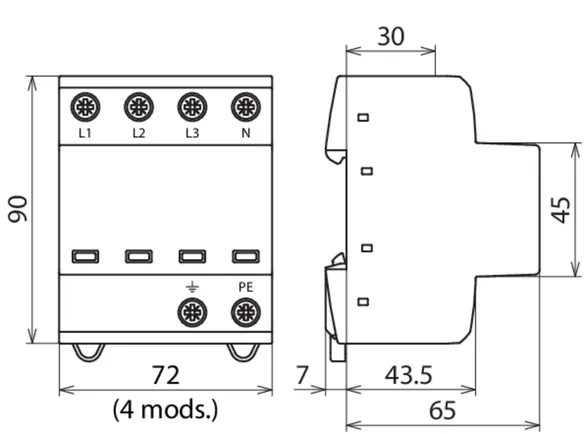

Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Le produit 941400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941400 a été ajouté au panier.

Aller à la boutique en ligne

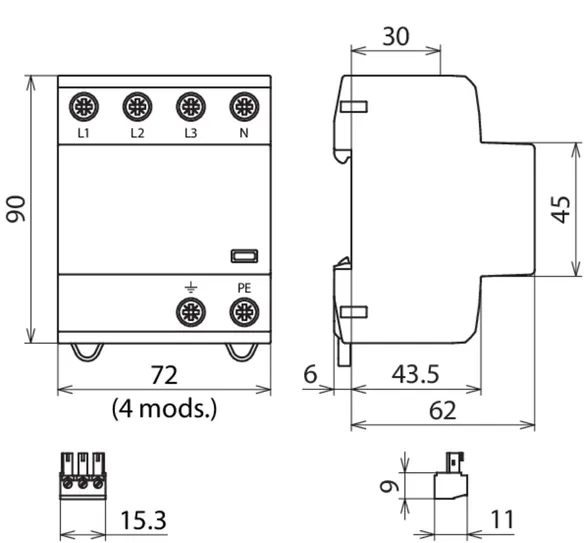

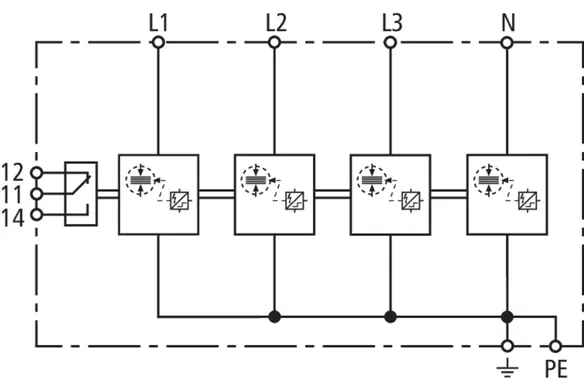

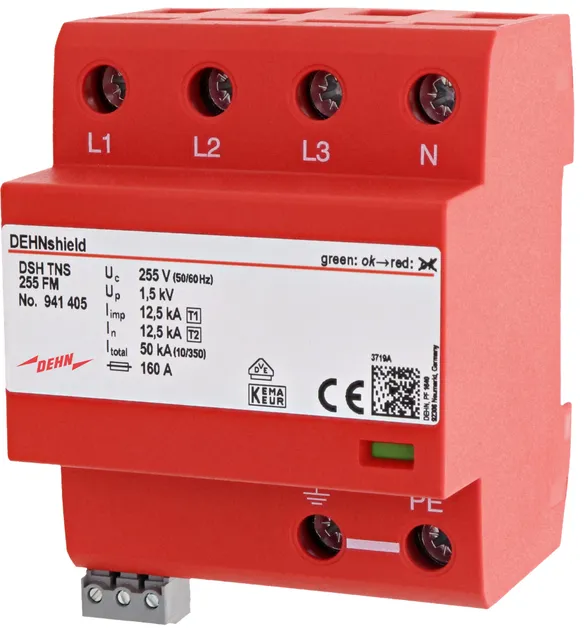

DEHNshield TNS FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-S avec une tension nominale de 230 / 400 V (mode de connexion 4 + 0) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941405 DSH TNS 255 FM

GTIN 4013364275331, Clients tariffs no (UE): 85363090, Poids brut: 488.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TNS 255 FM
Référence: 941405
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941405 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield TNS Basic FM

Parafoudre compact combiné, prêt au raccordement, pour les régimes TN-S ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941406 DSH B TNS 255 FM

GTIN 4013364328082, Clients tariffs no (UE): 85363090, Poids brut: 489.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH B TNS 255 FM
Référence: 941406
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941406 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941406 a été ajouté au panier.

Aller à la boutique en ligne

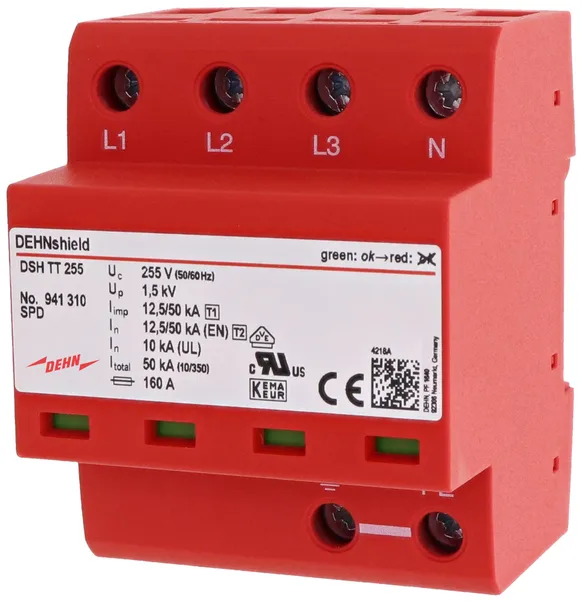

DEHNshield TT

Parafoudre compact combiné, prêt au raccordement, pour les systèmes TT et TN avec une tension nominale de 230 / 400 V (mode de connexion 3 + 1).

1 Produit

Référence de la pièce 941310 DSH TT 255

GTIN 4013364131798, Clients tariffs no (UE): 85363090, Poids brut: 509.90 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TT 255
Référence: 941310
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941310 a été ajouté au panier.

Aller à la boutique en ligne

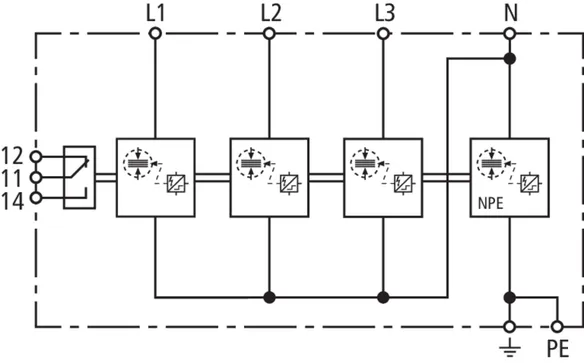

DEHNshield TT FM

Parafoudre compact combiné, prêt au raccordement, pour les systèmes TT et TN-S avec une tension nominale de 230 / 400 V (mode de connexion 3 + 1) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941315 DSH TT 255 FM

GTIN 4013364275324, Clients tariffs no (UE): 85363090, Poids brut: 508.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TT 255 FM
Référence: 941315
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941315 a été ajouté au panier.

Aller à la boutique en ligne

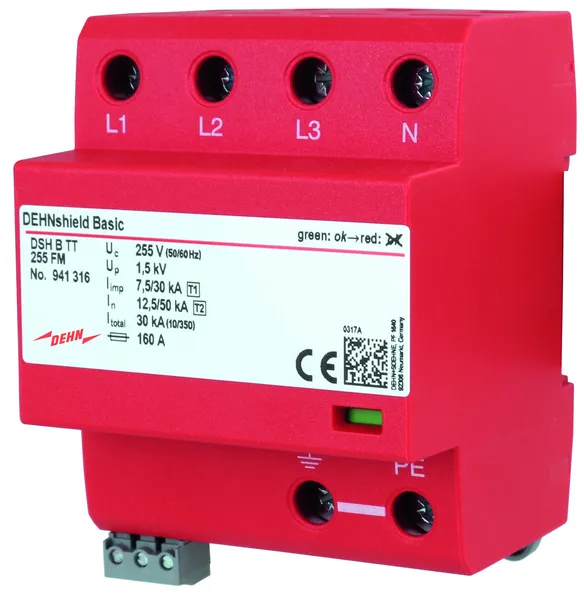

DEHNshield TT Basic FM

Parafoudre combiné prêt au raccordement et optimisé pour l’application pour les systèmes TT et TN à utiliser dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941316 DSH B TT 255 FM

GTIN 4013364328075, Clients tariffs no (UE): 85363090, Poids brut: 510.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH B TT 255 FM
Référence: 941316
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941316 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941316 a été ajouté au panier.

Aller à la boutique en ligne

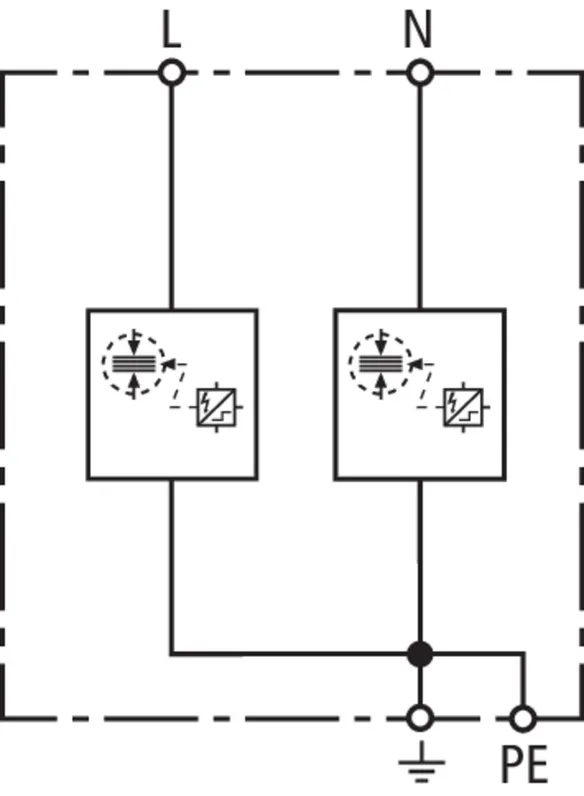

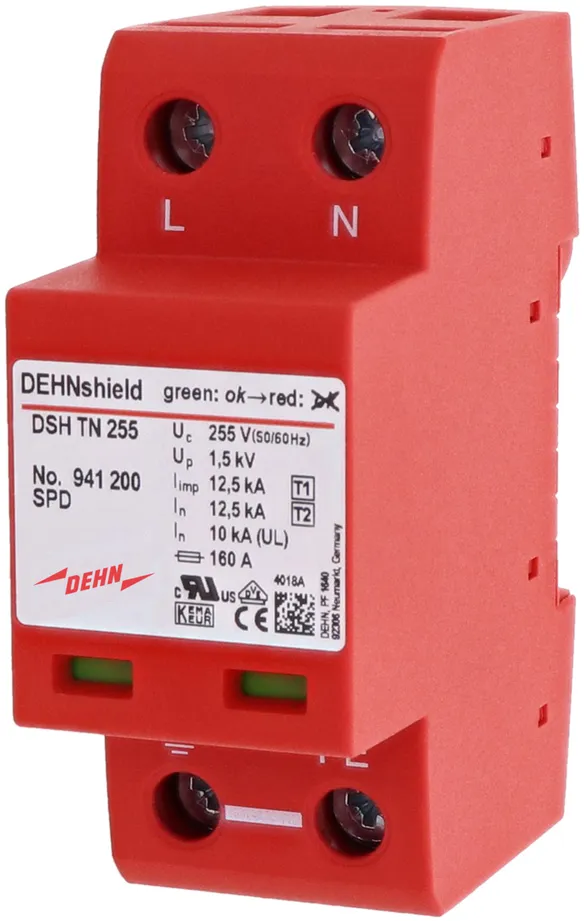

DEHNshield TN

Parafoudre compact combiné, prêt au raccordement, pour le système uniphasé TN avec une tension nominale de 230 V (mode de connexion 2 + 0).

1 Produit

Référence de la pièce 941200 DSH TN 255

GTIN 4013364138209, Clients tariffs no (UE): 85363090, Poids brut: 266.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TN 255
Référence: 941200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL

Le produit 941200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941200 a été ajouté au panier.

Aller à la boutique en ligne

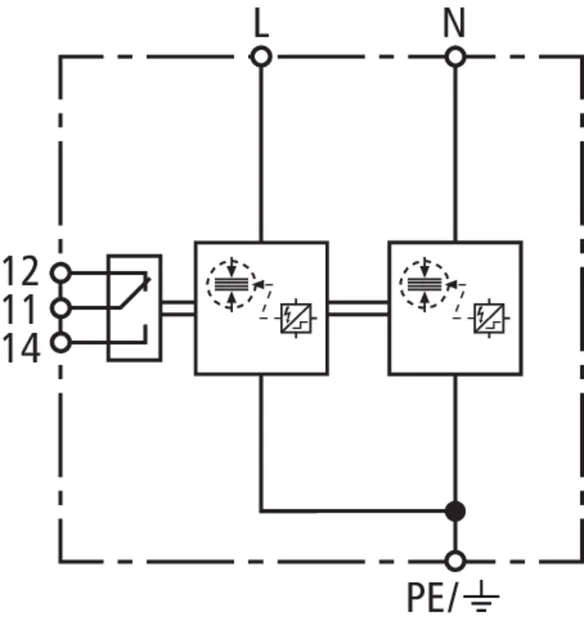

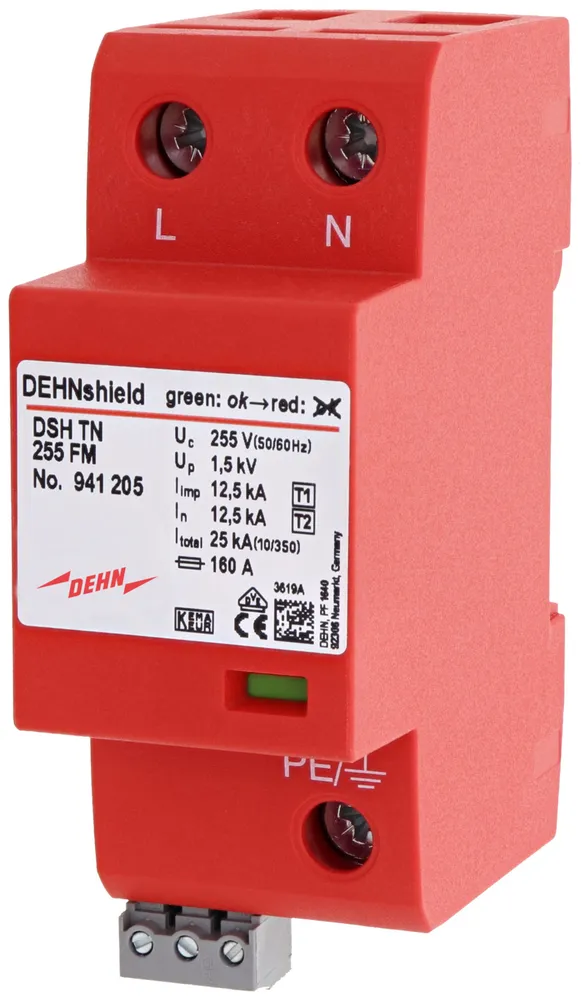

DEHNshield TN FM

Parafoudre compact combiné, prêt au raccordement, pour le système uniphasé TN avec une tension nominale de 230 V (mode de connexion 2 + 0) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941205 DSH TN 255 FM

GTIN 4013364289185, Clients tariffs no (UE): 85363090, Poids brut: 276.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TN 255 FM
Référence: 941205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941205 a été ajouté au panier.

Aller à la boutique en ligne

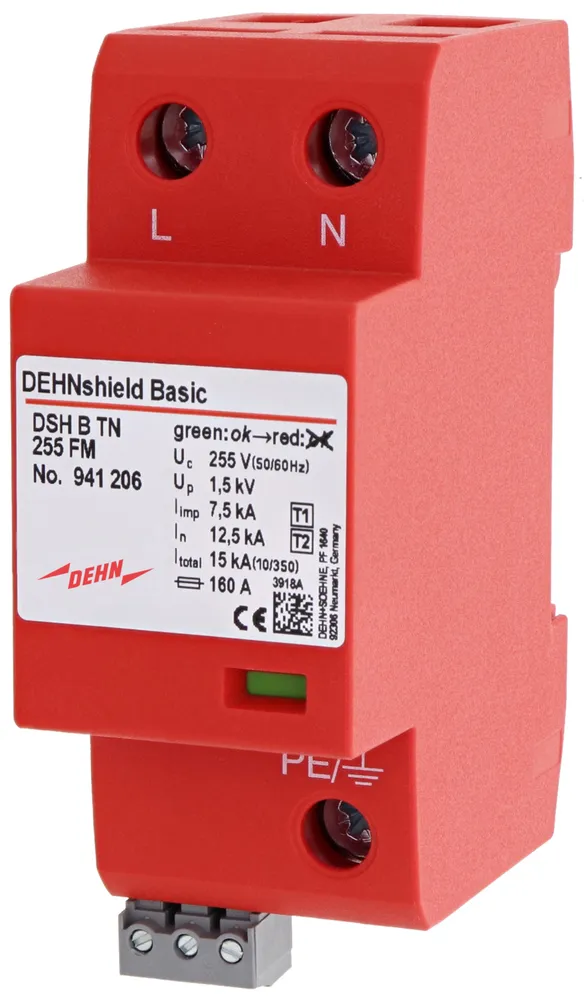

DEHNshield TN Basic FM

Parafoudre combiné prêcâblé pour systèmes TN monophasés; avec un contact de télécommunications sans potentiel.

1 Produit

Référence de la pièce 941206 DSH B TN 255 FM

GTIN 4013364373839, Clients tariffs no (UE): 85363090, Poids brut: 276.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNshield B TN 255 FM
Parafoudre combiné bipolaire pour systèmes TN 230/400 V
Largeur 2TE, avec contact de signalisation à distance
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TN 255 FM
Référence: 941206
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Le produit 941206 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941206 a été ajouté au panier.

Aller à la boutique en ligne

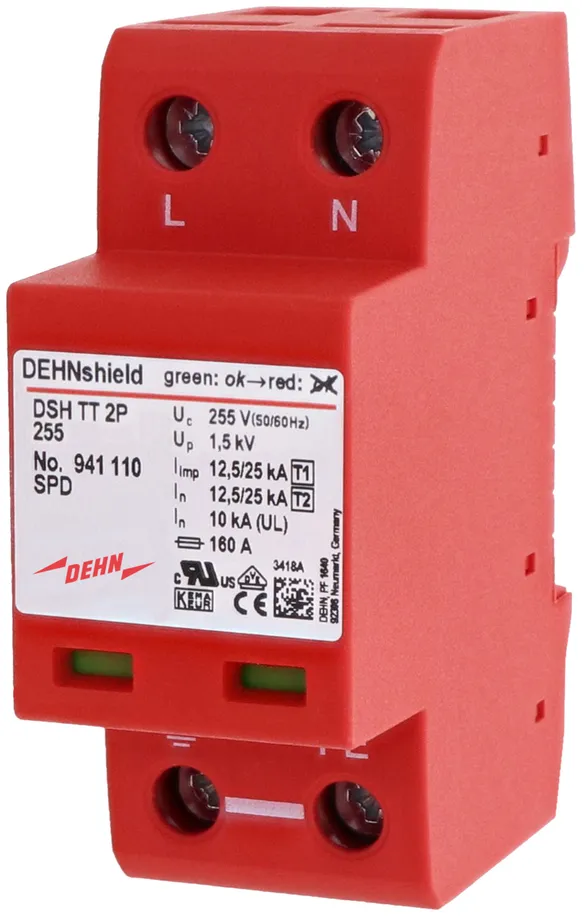

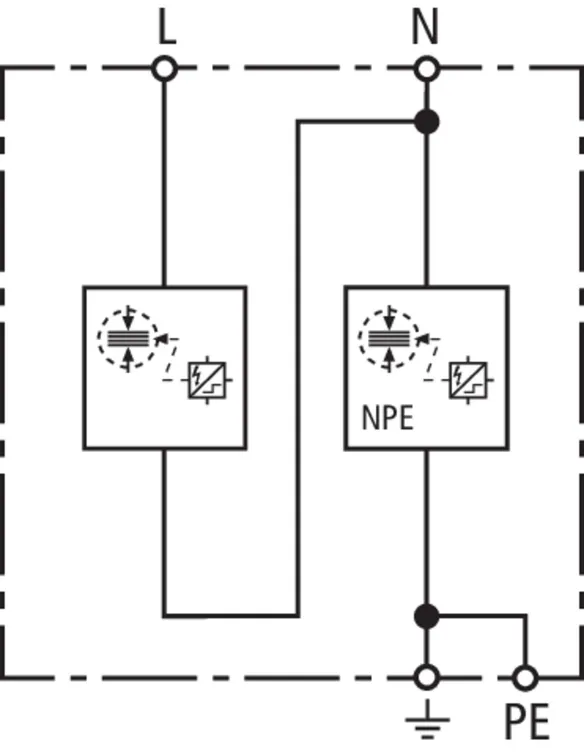

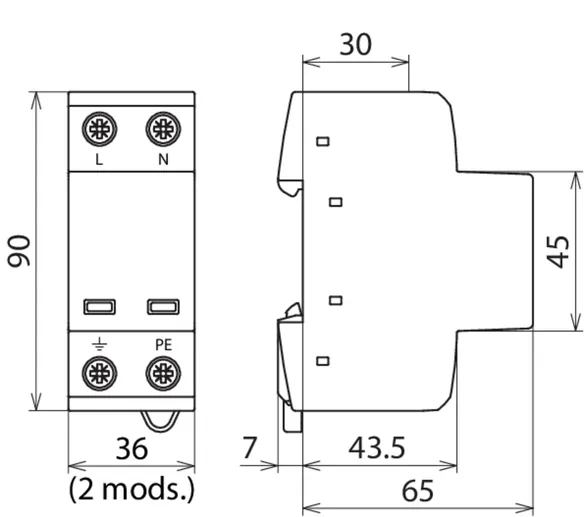

DEHNshield TT 2P

Parafoudre compact combiné, pour les systèmes TT et TN uniphasés avec une tension nominale de 230 V (mode de connexion 1 + 1).

1 Produit

Référence de la pièce 941110 DSH TT 2P 255

GTIN 4013364137899, Clients tariffs no (UE): 85363090, Poids brut: 291.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TT 2P 255
Référence: 941110
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941110 a été ajouté au panier.

Aller à la boutique en ligne

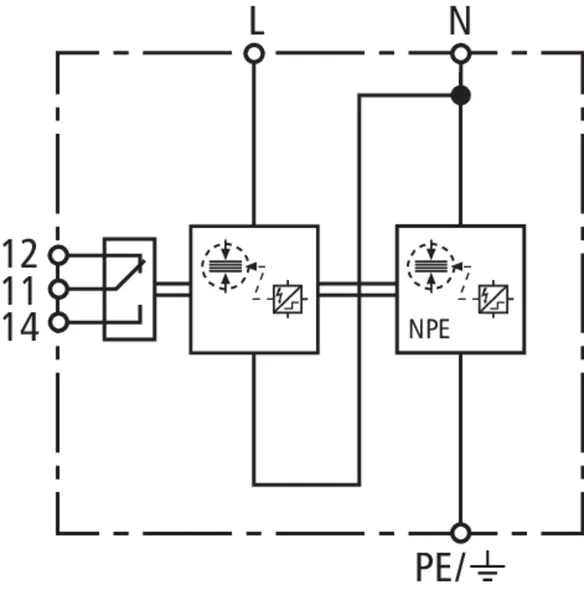

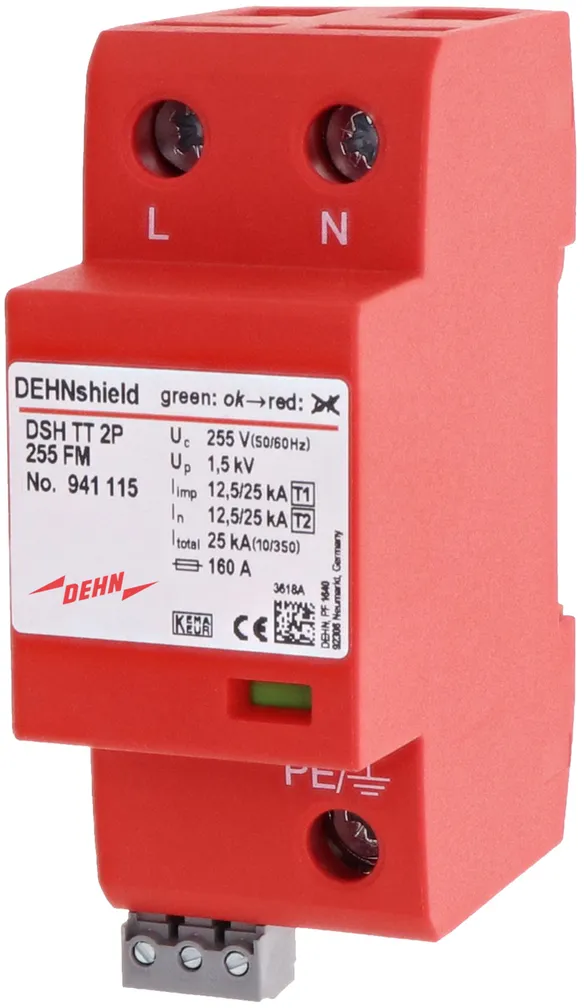

DEHNshield TT 2P FM

Parafoudre compact combiné, pour les systèmes TT et TN uniphasés avec une tension nominale de 230 V (mode de connexion 1 + 1) ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Clients tariffs no (UE): 85363090, Poids brut: 301.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DSH TT 2P 255 FM
Référence: 941115
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

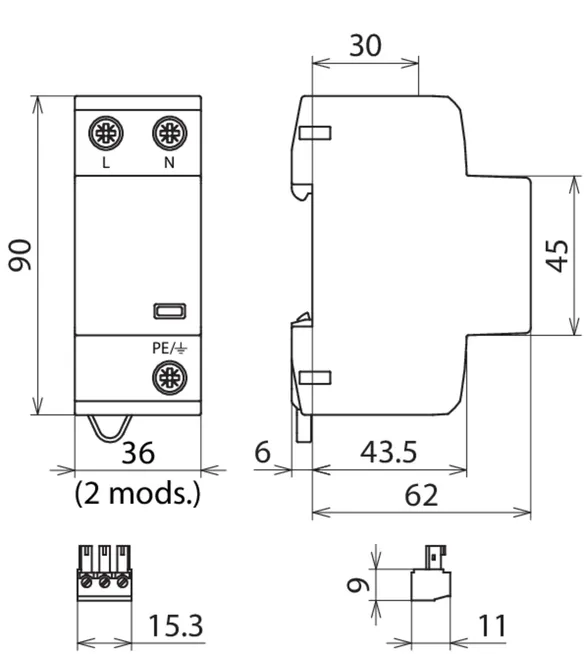

Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941115 a été ajouté au panier.

Aller à la boutique en ligne

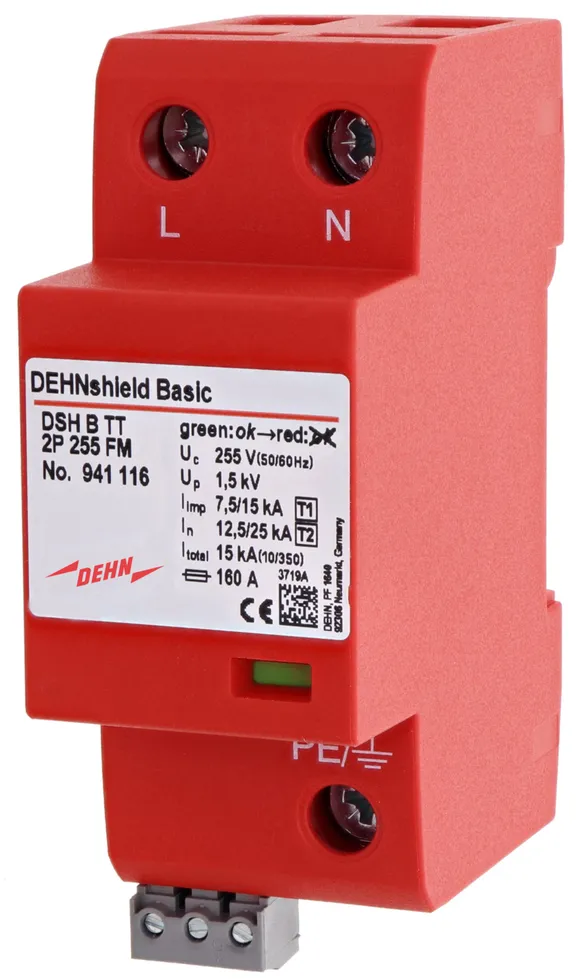

DEHNshield TT 2P Basic FM

Parafoudre combiné prêcâblé pour systèmes TT et TN monophasés (circuit 1 + 1); avec un contact de télécommunications sans potentiel.

1 Produit

Référence de la pièce 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Clients tariffs no (UE): 85363090, Poids brut: 301.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudres combinés DEHNshield B TT 2P 255 FM
Parafoudre combiné bipolaire pour les systèmes TT 230/400 V
Largeur 2 TE, avec contact de télécommunication
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TT 2P 255 FM
Référence: 941116
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Le produit 941116 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 941116 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield

Détails

DEHNshield TNC

Référence de la pièce 941300 DSH TNC 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941300 a été ajouté au bloc-notes

Le produit 941300 a été ajouté au panier.

DEHNshield TNC FM

Référence de la pièce 941305 DSH TNC 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941305 a été ajouté au bloc-notes

Le produit 941305 a été ajouté au panier.

DEHNshield TNC Basic FM

Référence de la pièce 941306 DSH B TNC 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941306 a été ajouté au bloc-notes

Le produit 941306 a été ajouté au panier.

DEHNshield TNS

Référence de la pièce 941400 DSH TNS 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941400 a été ajouté au bloc-notes

Le produit 941400 a été ajouté au panier.

DEHNshield TNS FM

Référence de la pièce 941405 DSH TNS 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941405 a été ajouté au bloc-notes

Le produit 941405 a été ajouté au panier.

DEHNshield TNS Basic FM

Référence de la pièce 941406 DSH B TNS 255 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941406 a été ajouté au bloc-notes

Le produit 941406 a été ajouté au panier.

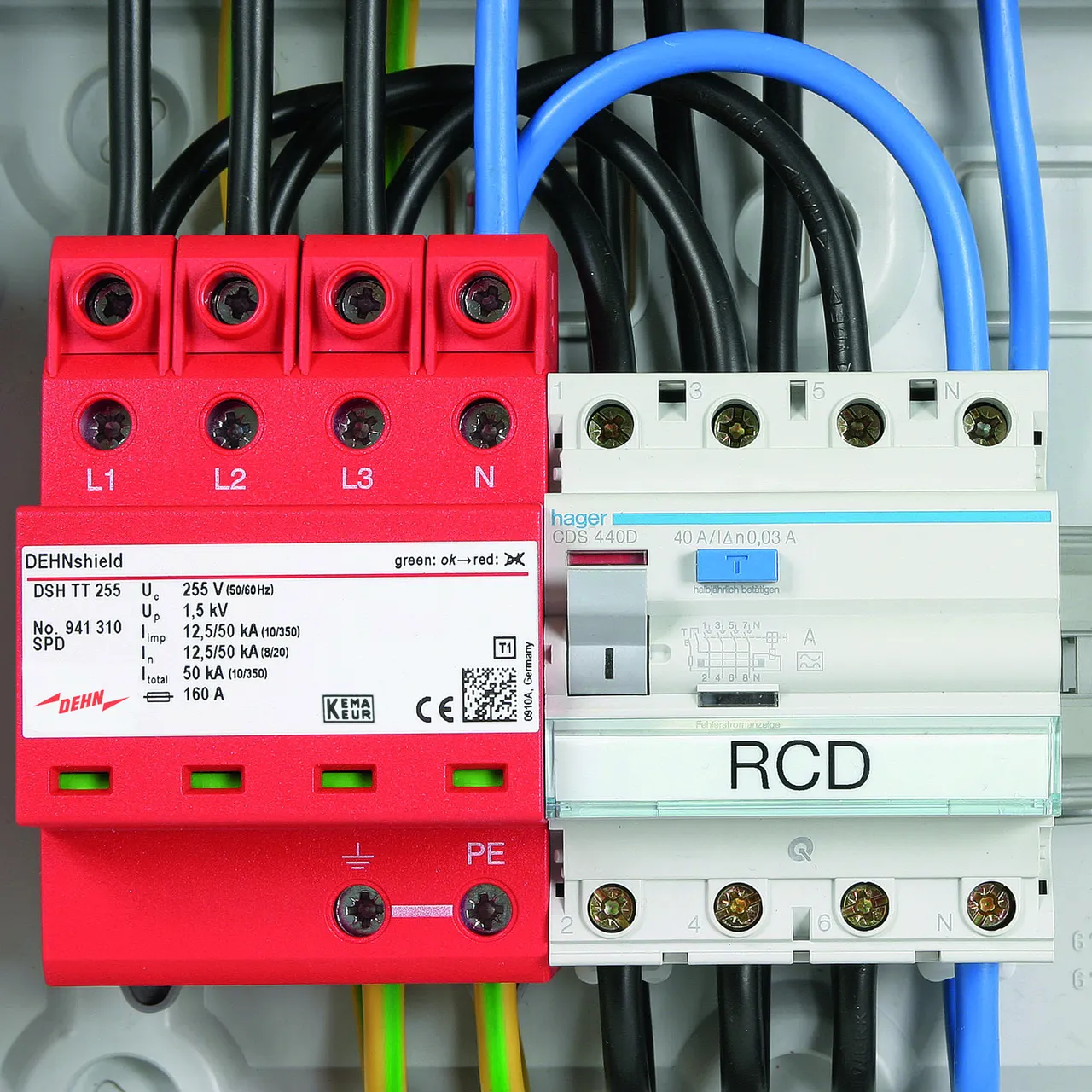

DEHNshield TT

Référence de la pièce 941310 DSH TT 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 941310 a été ajouté au bloc-notes

Le produit 941310 a été ajouté au panier.

DEHNshield TT FM
