Plaques de mise à la terre

  • Des court-circuits à haute intensité admissible dans plaque de mise à la terre
  • Raccordement de la branches de phase unipôlaire
  • Pour la connexion des dispositifs de mise à la terre et court-circuit unipolaire aux fusibles
  • Version pour tête sphérique fixe Ø 20 mm, Ø 25 mm ou Ø 16 mm

Détails

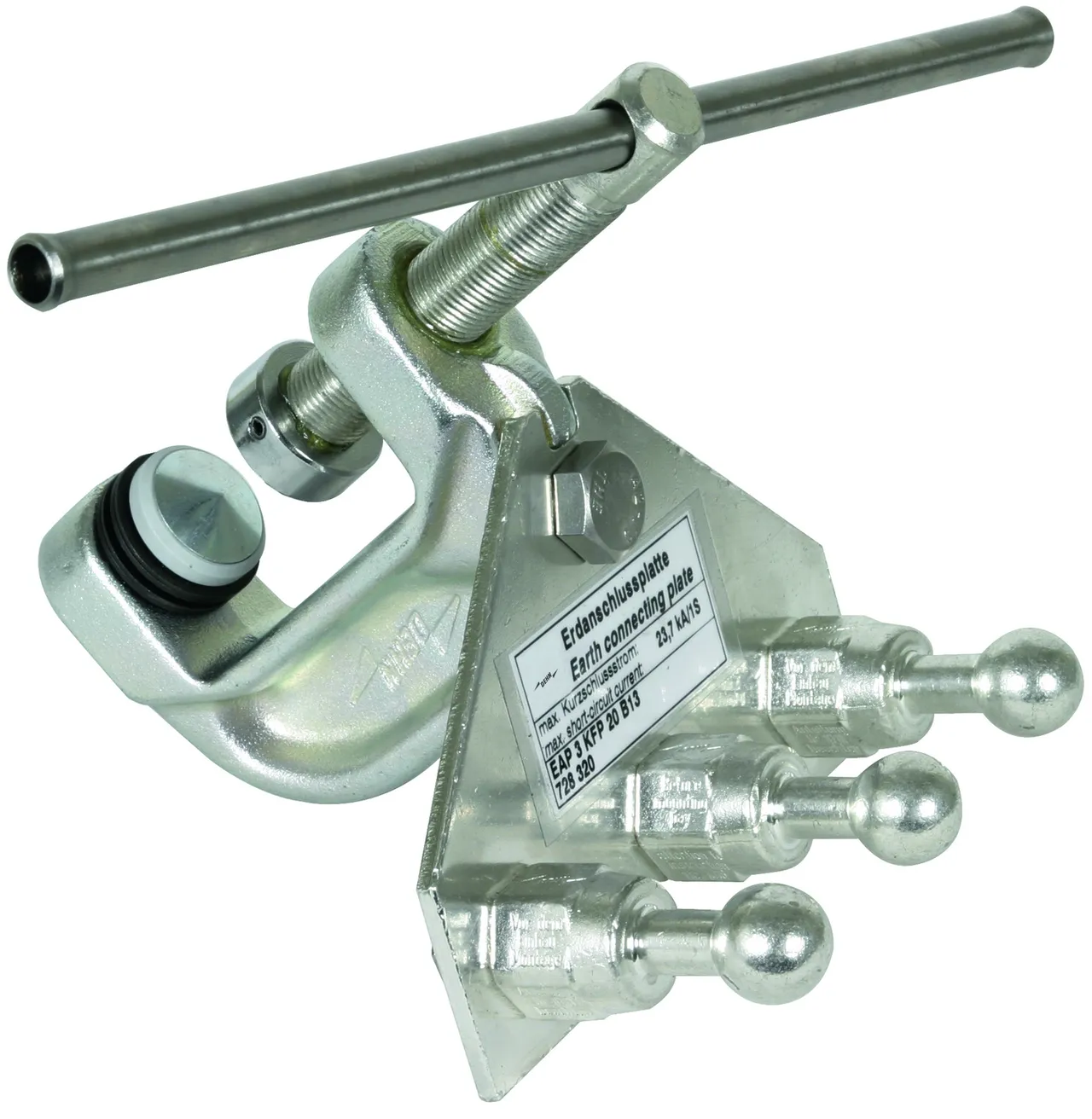

Borne de terre avec protection contre la torsion montée sur la plaque de mise à la terre.
lorem ipsum

Avec 3 points fixes à tête sphérique et boulon à tête sphérique

2 Produits

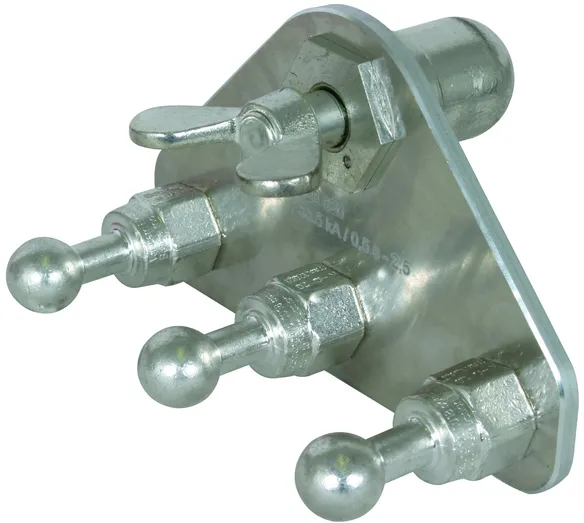

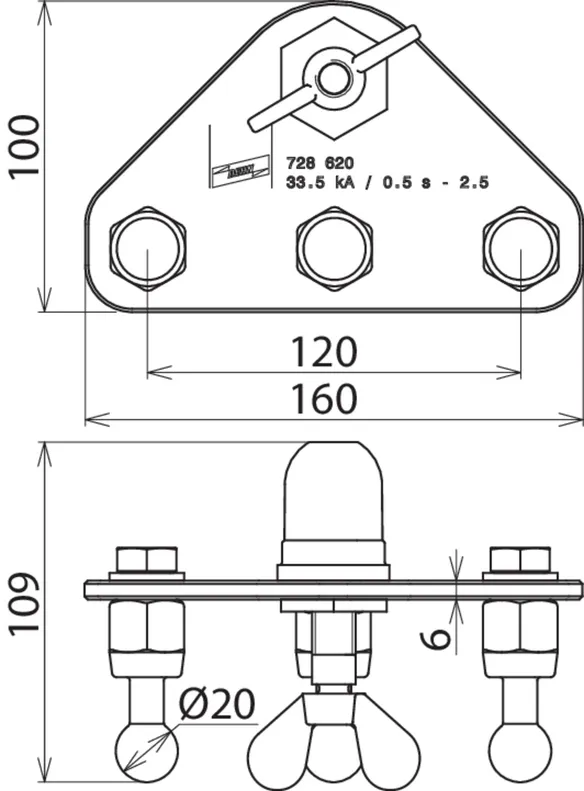

Référence de la pièce 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Clients tariffs no (UE): 85359000, Poids brut: 1085.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 20 mm
Section max. du câble Cu 120 mm²
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 728620 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728620 a été ajouté au panier.

Aller à la boutique en ligne

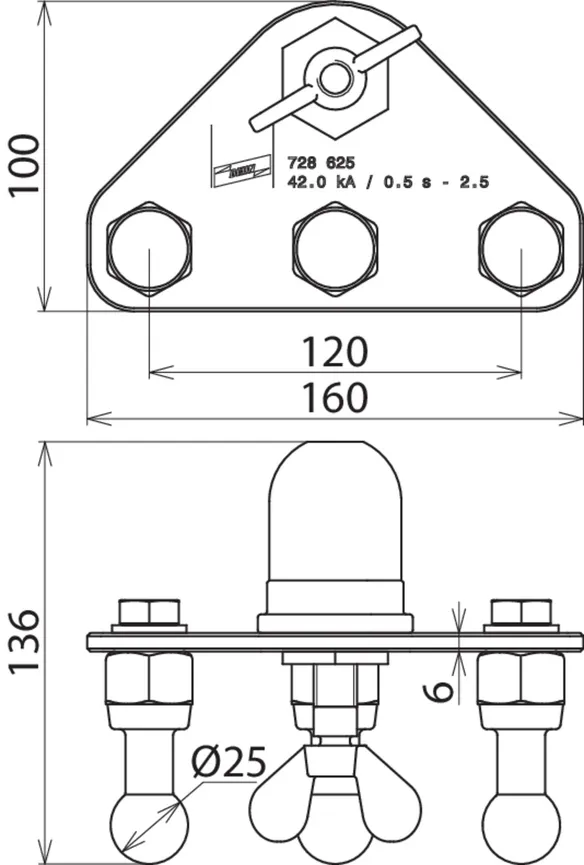

Référence de la pièce 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Clients tariffs no (UE): 85359000, Poids brut: 1084.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 25 mm
Section max. du câble Cu 150 mm²
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 728625 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728625 a été ajouté au panier.

Aller à la boutique en ligne

Avec 3 points fixes à tête sphérique

Pour un montage sur les bornes de raccordement à la terre, avec protection antitorsion PK1.

2 Produits

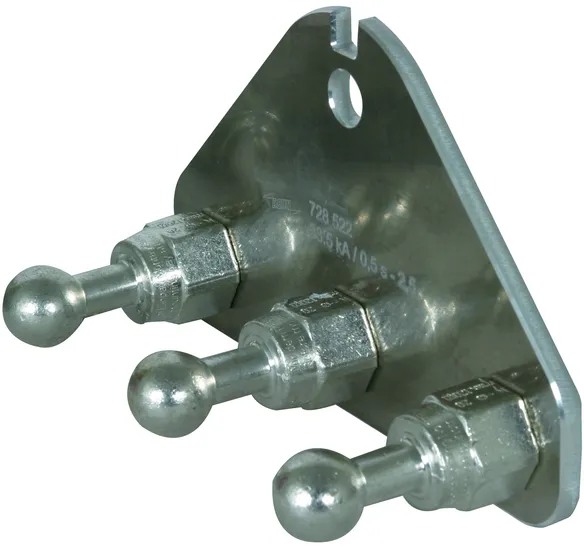

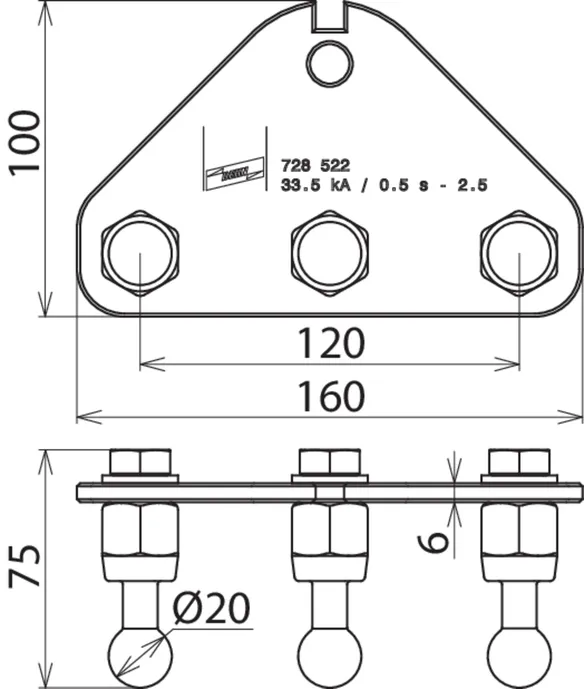

Référence de la pièce 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Clients tariffs no (UE): 85359000, Poids brut: 756.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 20 mm
Section max. du câble Cu 120 mm²
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 728522 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728522 a été ajouté au panier.

Aller à la boutique en ligne

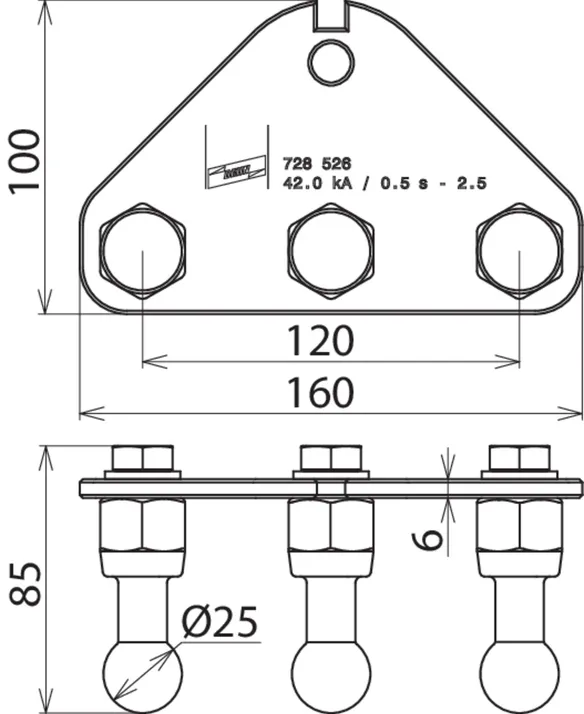

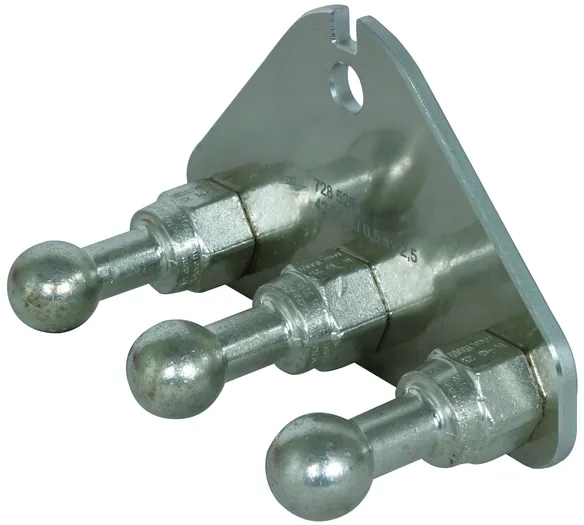

Référence de la pièce 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Clients tariffs no (UE): 85359000, Poids brut: 1014.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 25 mm
Section max. du câble Cu 150 mm²
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 728526 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728526 a été ajouté au panier.

Aller à la boutique en ligne

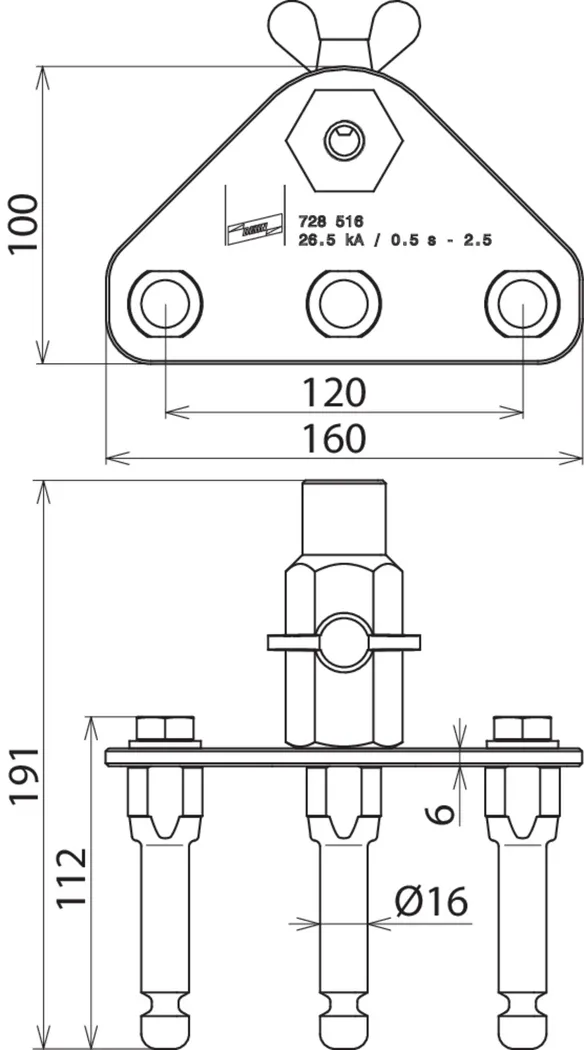

Avec 3 points fixes avec rainure et avec connecteur de terre

1 Produit

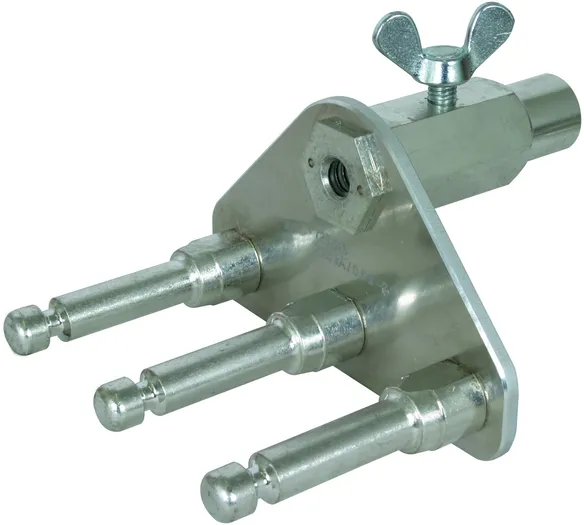

Référence de la pièce 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Clients tariffs no (UE): 85359000, Poids brut: 1.54 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 16 mm
Section max. du câble Cu 95 mm²
Courant de court-circuit max. Ik 0,5 s 26,5 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Le produit 728516 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728516 a été ajouté au panier.

Aller à la boutique en ligne

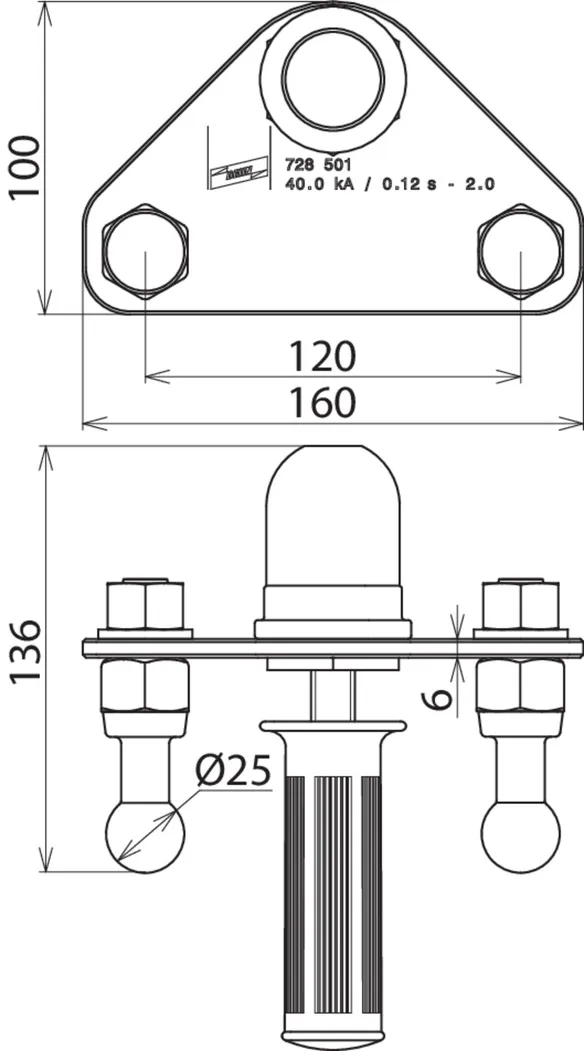

Avec 2 points fixes à tête sphérique et boulon à tête sphérique

Avec boulon à tête sphérique rotatif, Ø25 mm, avec poignée en plastique.
Pour la connexion des dispositifs de mise à la terre et court-circuit 2 pôles et la connexion à une tête sphérique fixe Ø 25 mm.

1 Produit

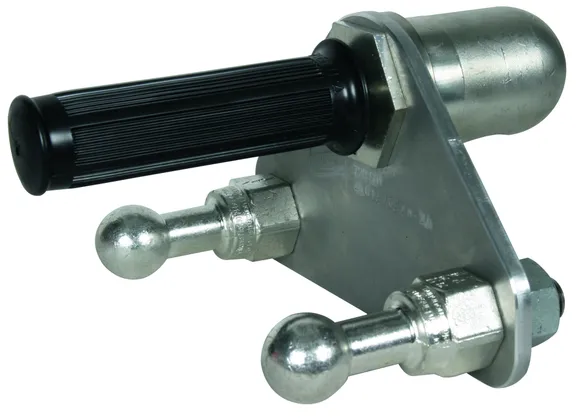

Référence de la pièce 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Clients tariffs no (UE): 85359000, Poids brut: 1015.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 25 mm
N° de dessin DB 3 Ebgw 01.66
N° de matériau DB 157 540

Le produit 728501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728501 a été ajouté au panier.

Aller à la boutique en ligne

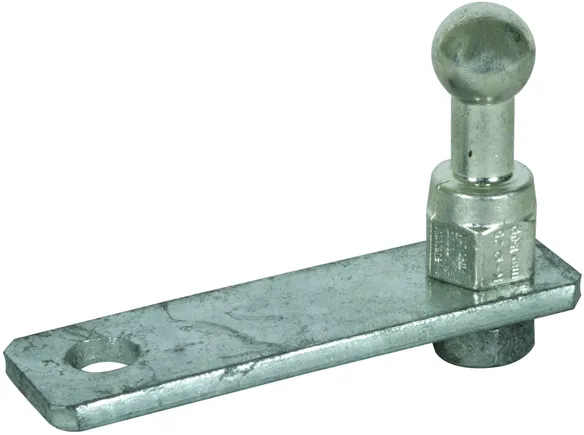

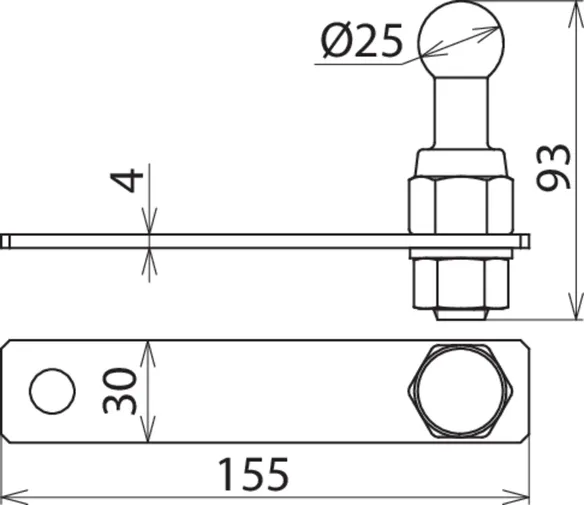

Bride de connexion avec 1 point fixe à tête sphérique

Porte la connexion à une porte fusible.

1 Produit

Référence de la pièce 728503 EAP 25 SIT US OL

GTIN 4013364079564, Clients tariffs no (UE): 85359000, Poids brut: 453.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 25 mm
N° de dessin DB 4 Ebgw 01.60
N° de matériau DB 157 545

Le produit 728503 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728503 a été ajouté au panier.

Aller à la boutique en ligne

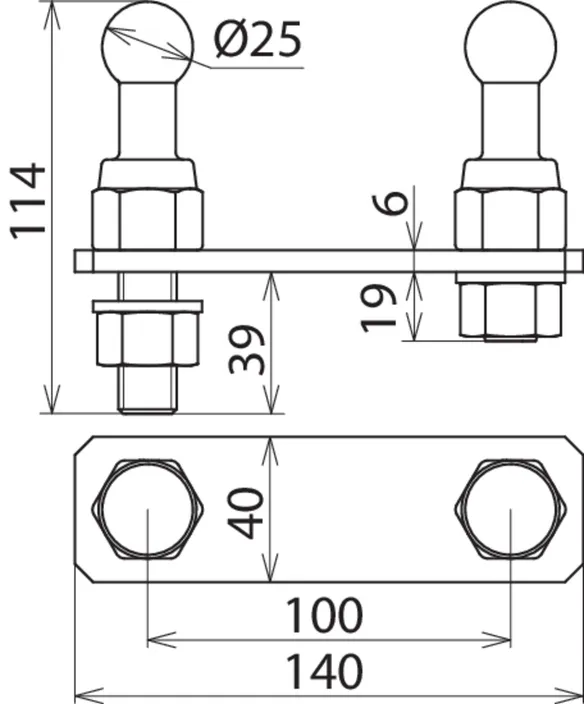

Bride de connexion avec 2 points fixes à tête sphérique

Pour le raccordement au mât.

1 Produit

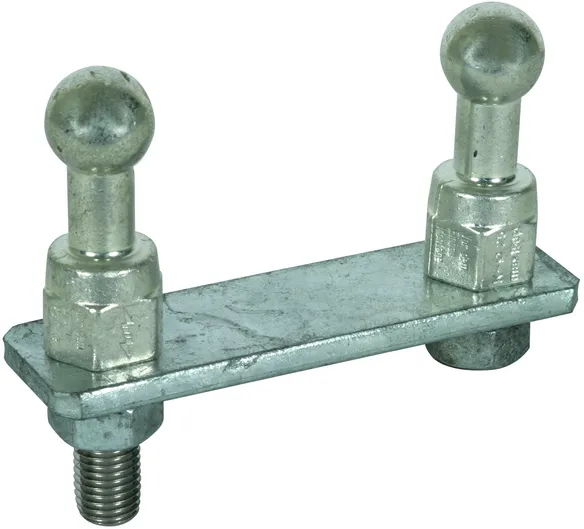

Référence de la pièce 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Clients tariffs no (UE): 85359000, Poids brut: 708.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Point fixe 25 mm
N° de dessin DB 3 Ebgw 01.61
N° de matériau DB 157 548

Le produit 728502 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 728502 a été ajouté au panier.

Aller à la boutique en ligne
