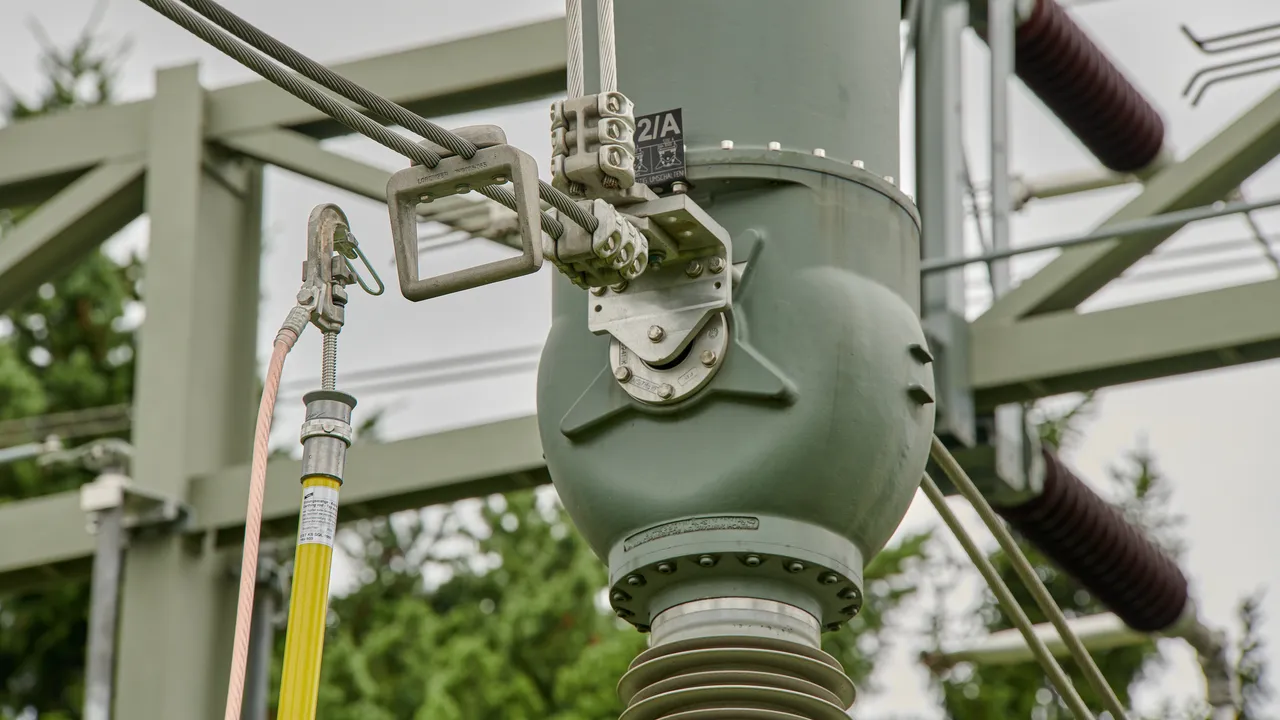

Éléments de raccordement (côté cond.) pour lignes aériennes

  • Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
  • Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
  • Facile à fixer grâce à la précontrainte du ressort
  • Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
  • Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Détails

lorem ipsum
Broche avec la précontrainte de ressort.
lorem ipsum

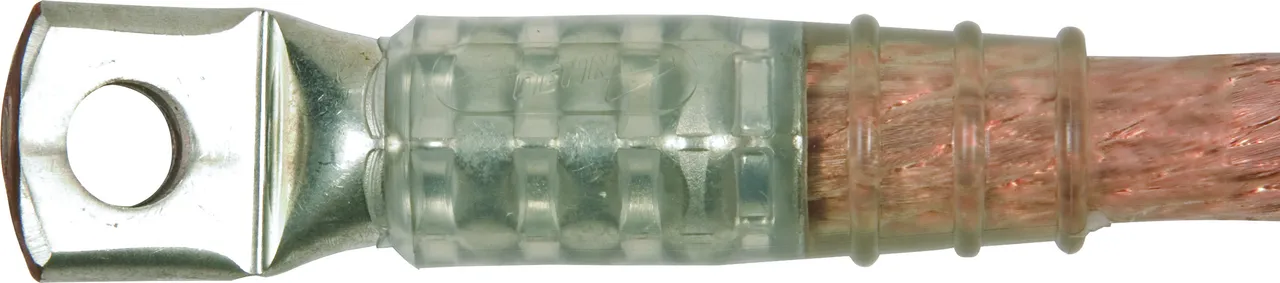

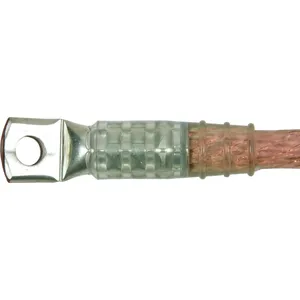

Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande
lorem ipsum

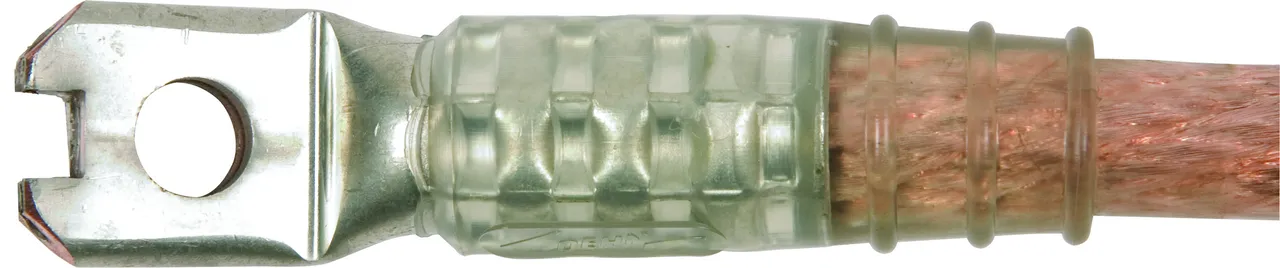

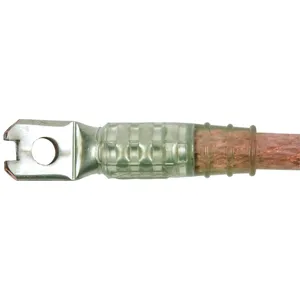

Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).
lorem ipsum
Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.
lorem ipsum
Broche avec aide de fixation pour une fixation sûr.
lorem ipsum

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produits

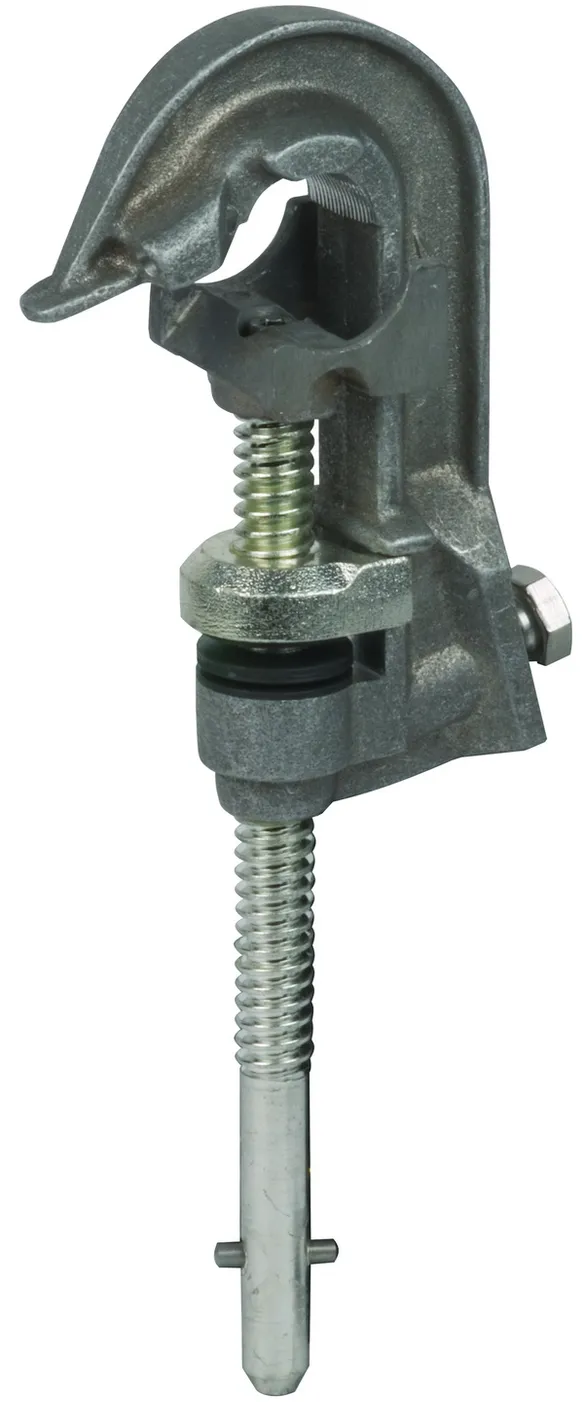

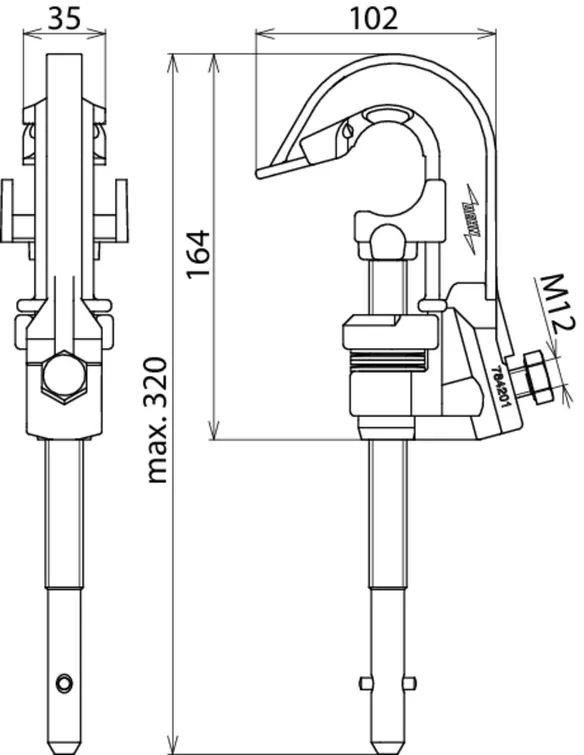

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

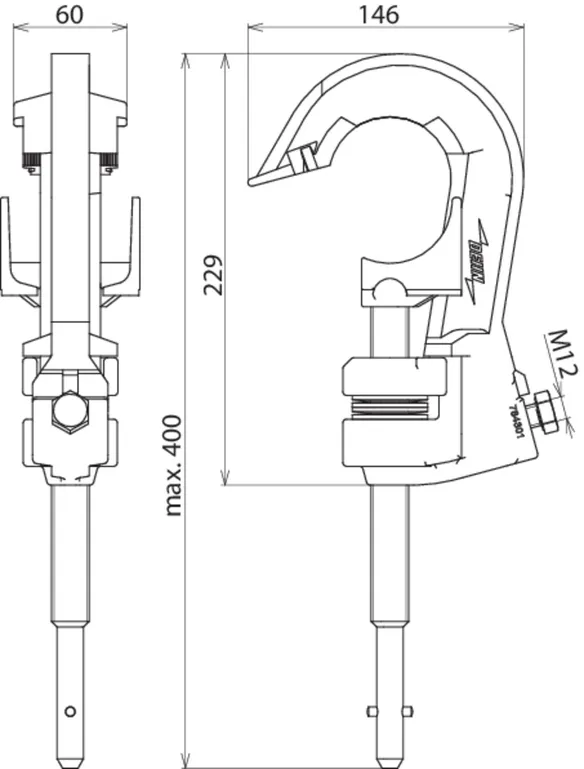

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 65 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

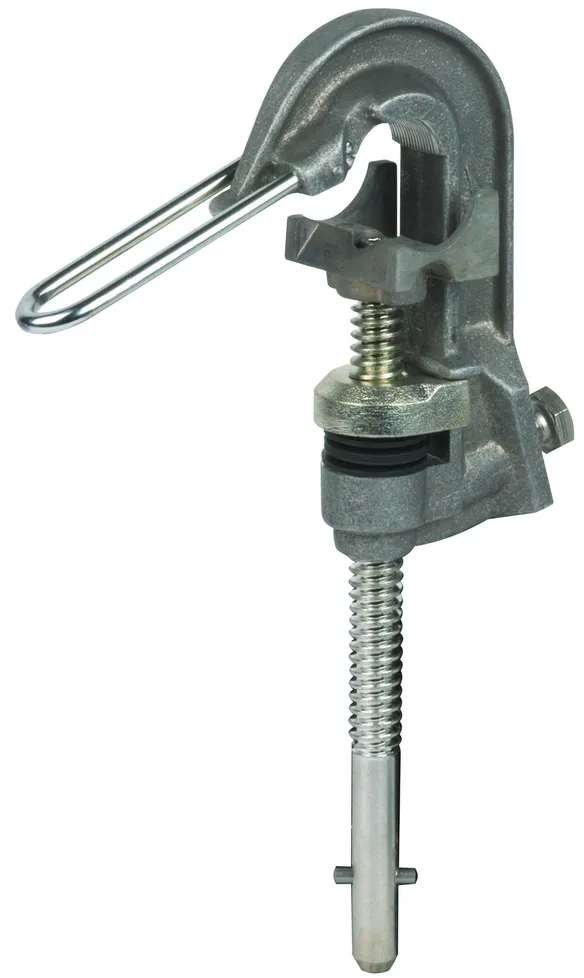

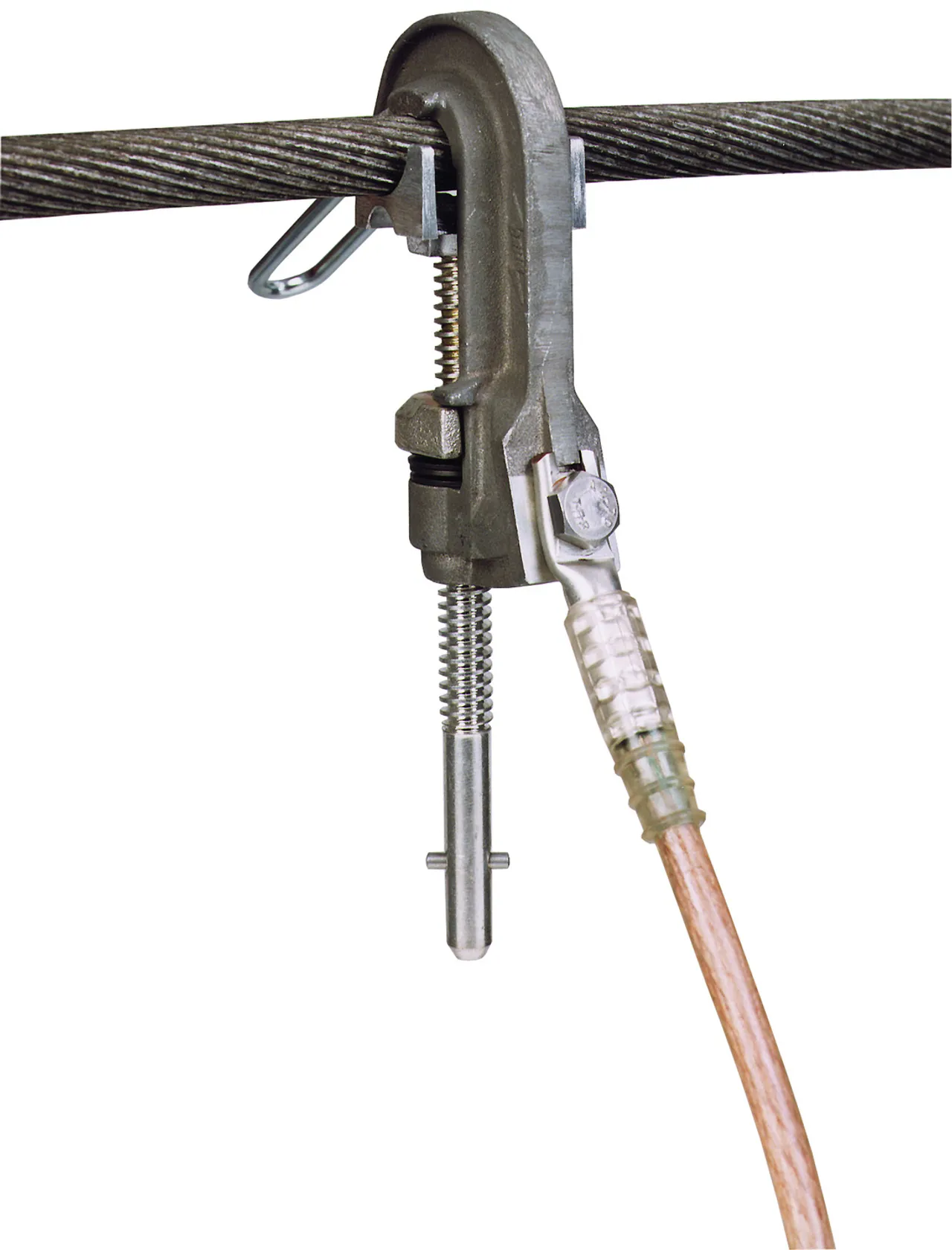

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produits

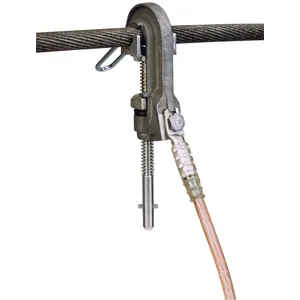

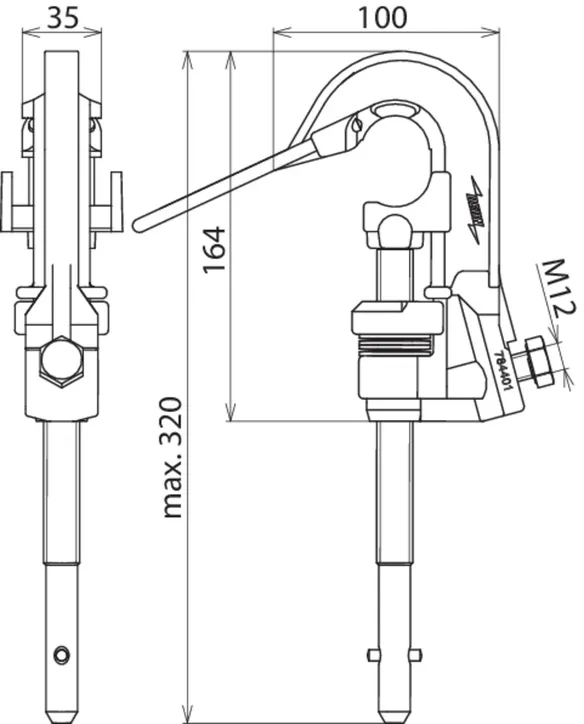

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

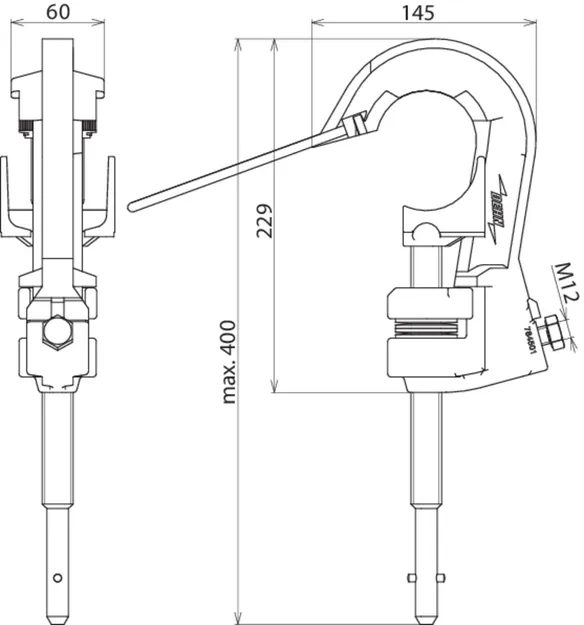

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 65 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

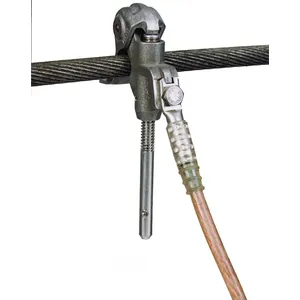

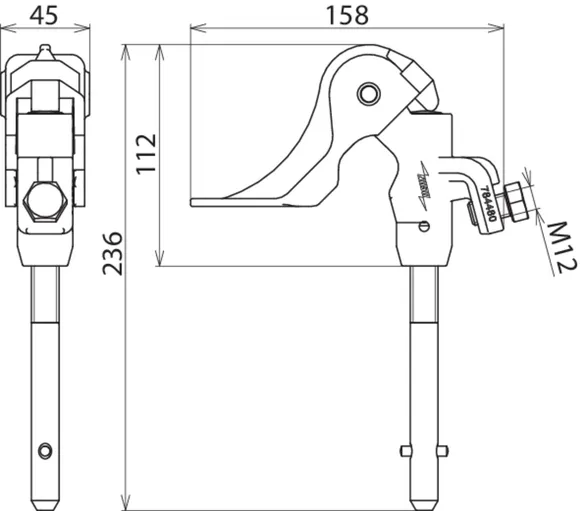

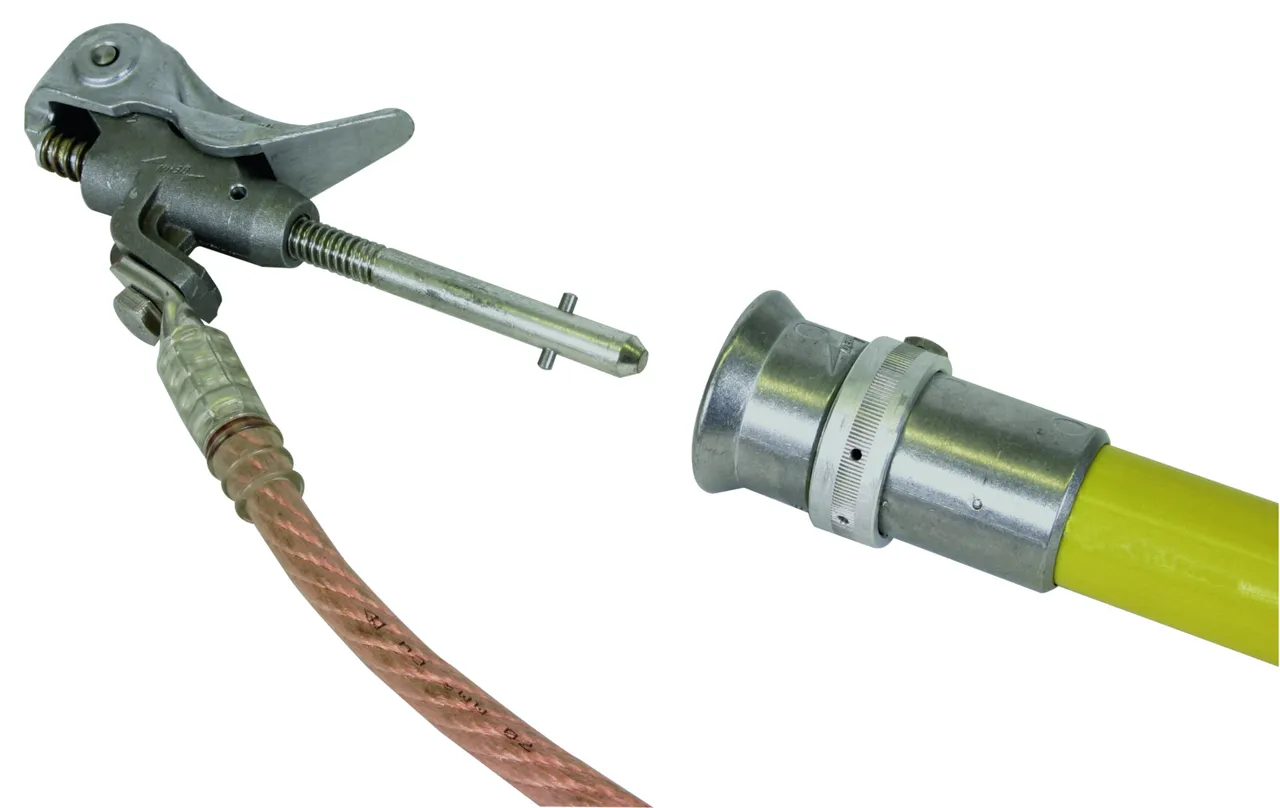

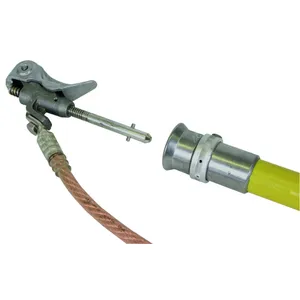

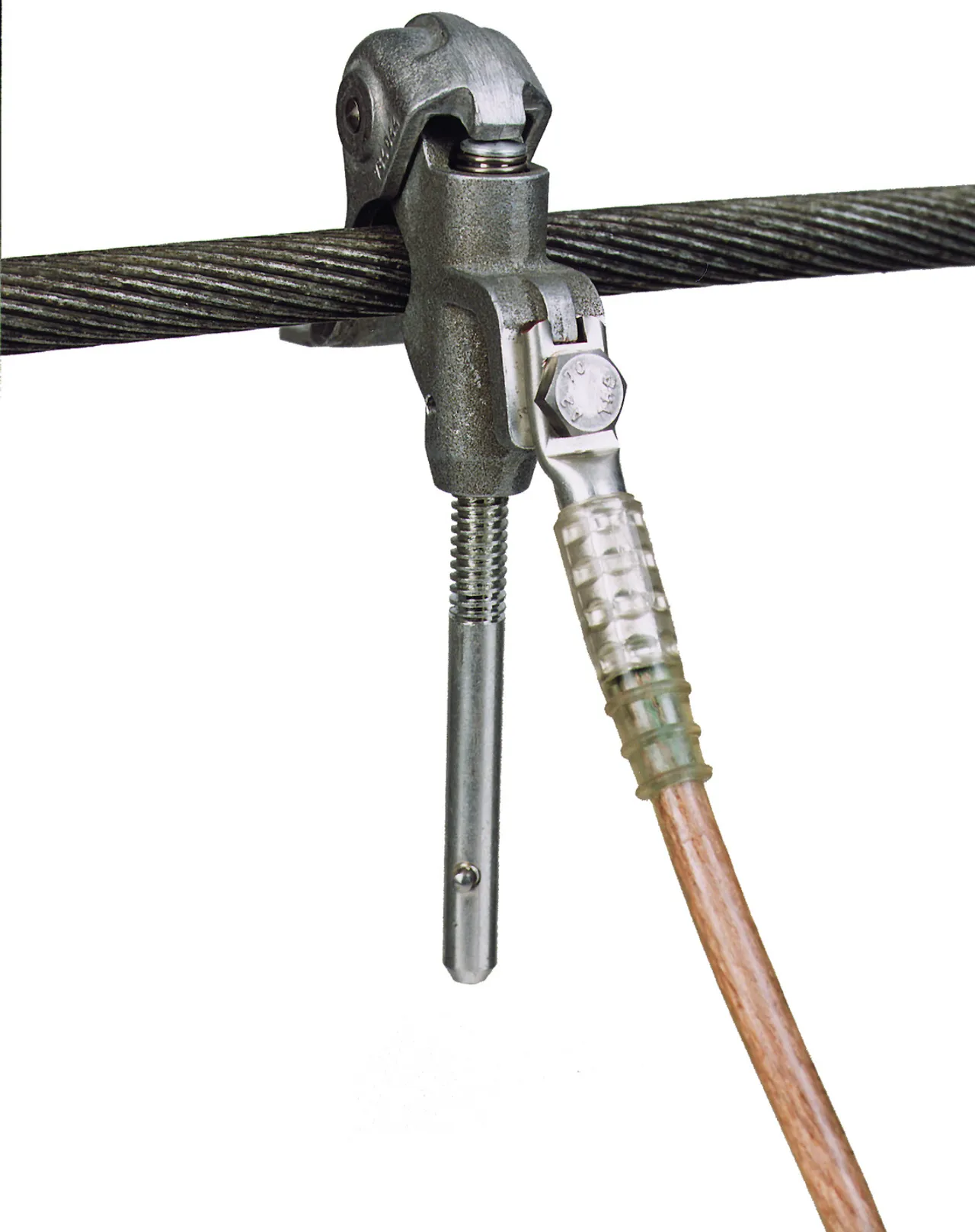

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 Produit

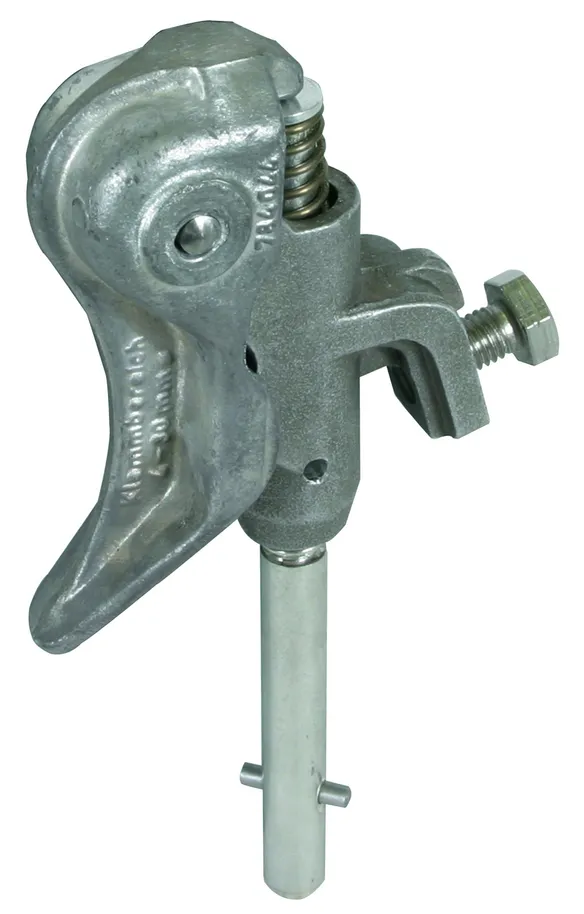

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 4 ... 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 70 mm2
Courant de court-circuit max. Ik 0,5 s 19,5 kA
Courant de court-circuit max. Ik 1 s 13,8 kA

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

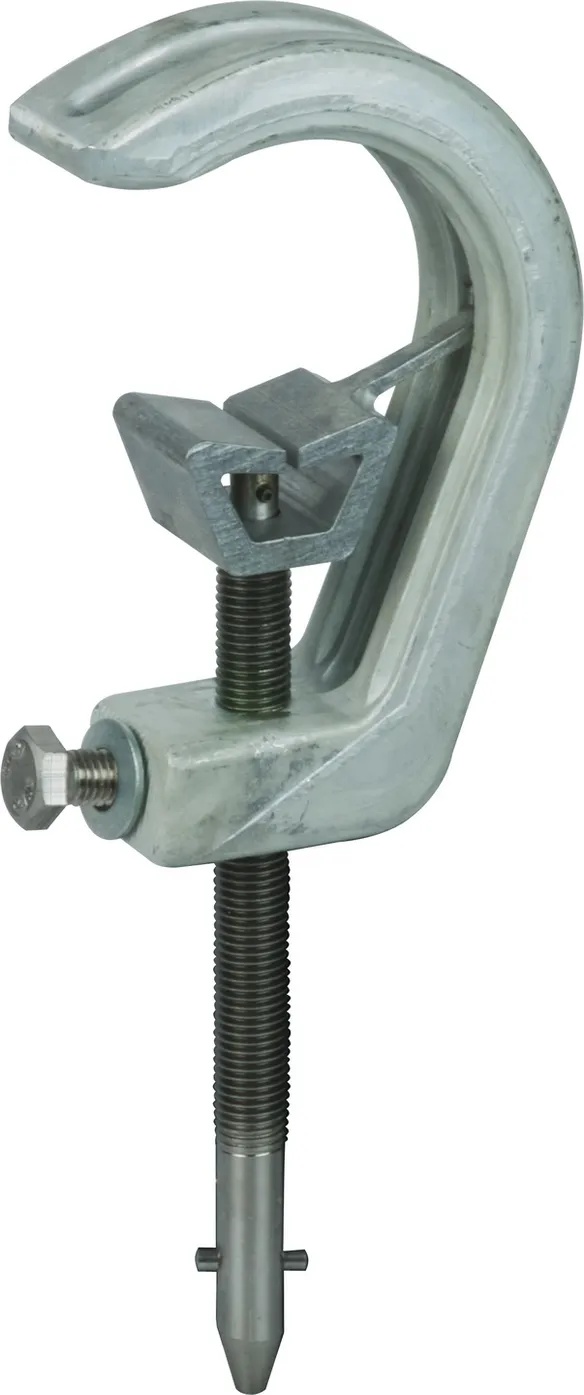

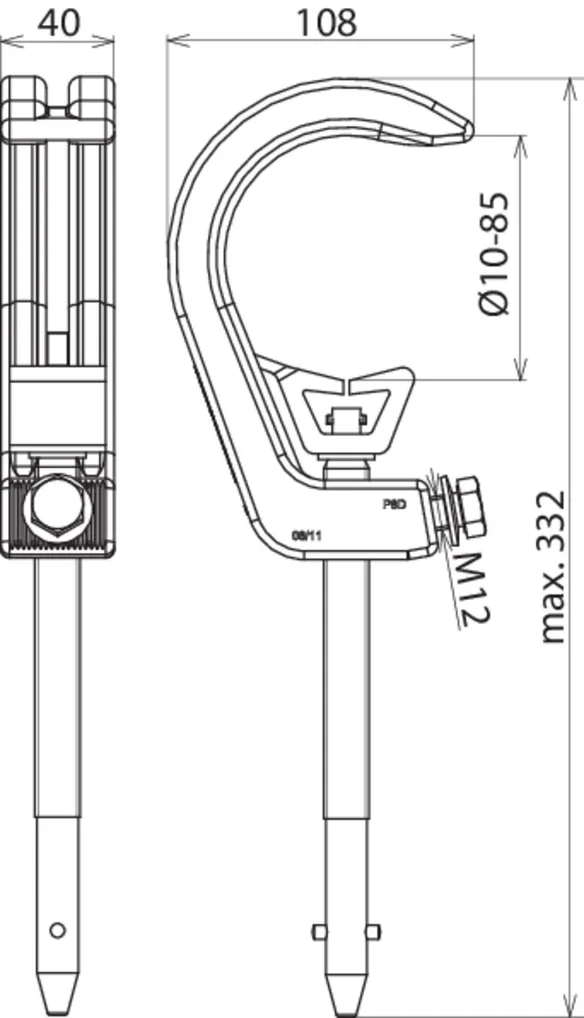

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 85 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

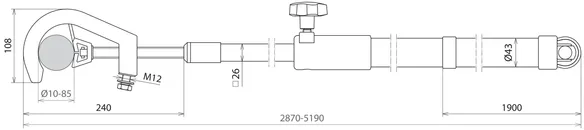

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 85 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
Longueur totale (lG max / IG min ) 5 200 / 2 875 mm
Longueur - poignée 1900 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

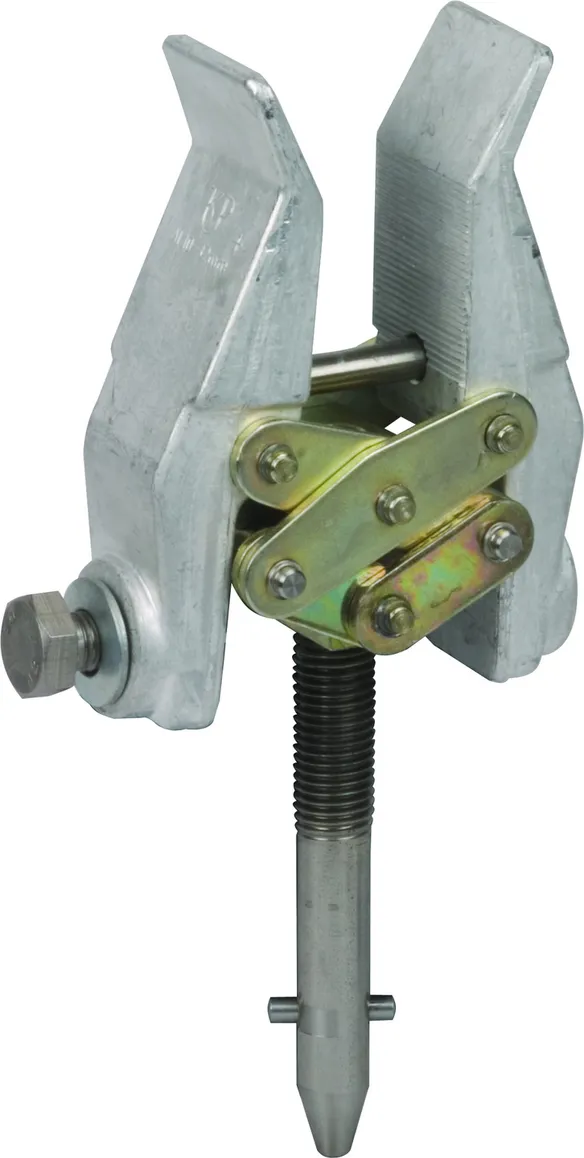

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

1 Produit

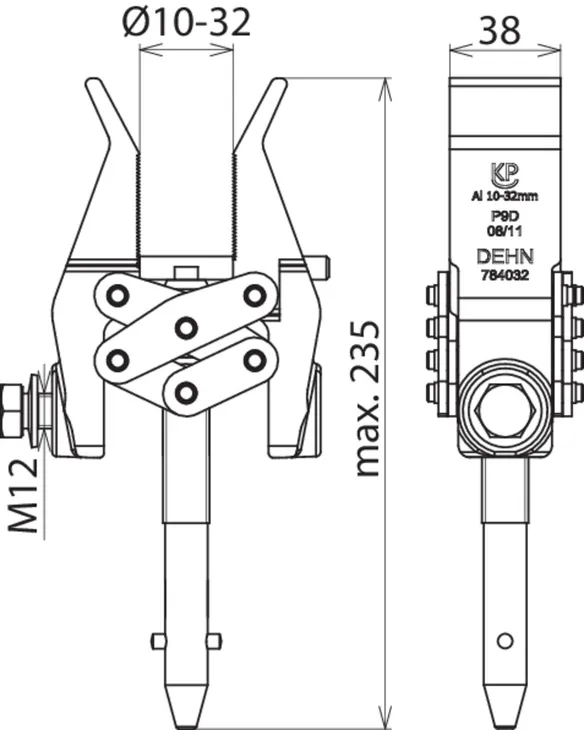

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 969.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 32 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 18,7 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

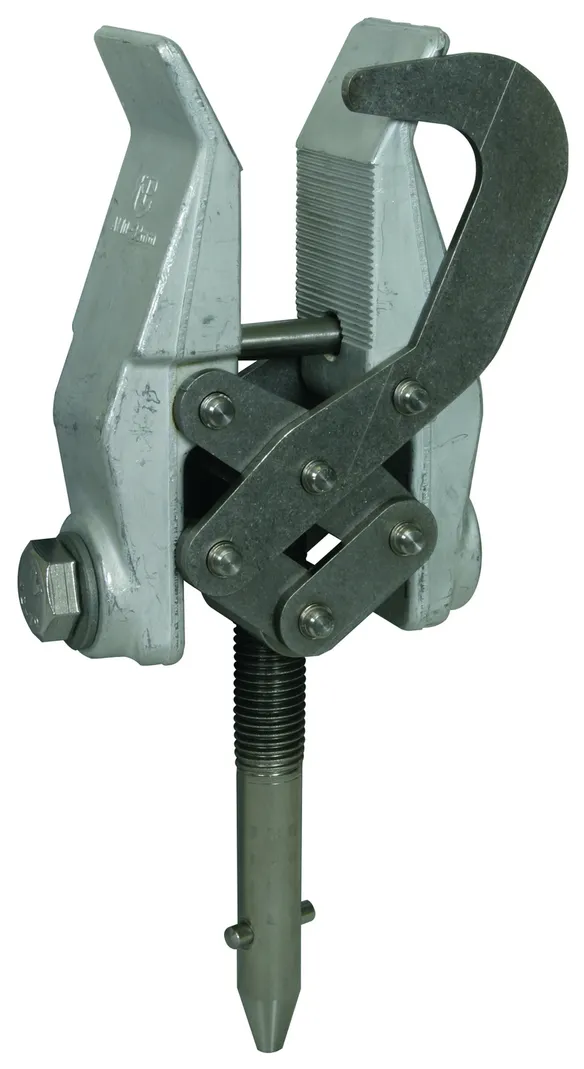

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 Produit

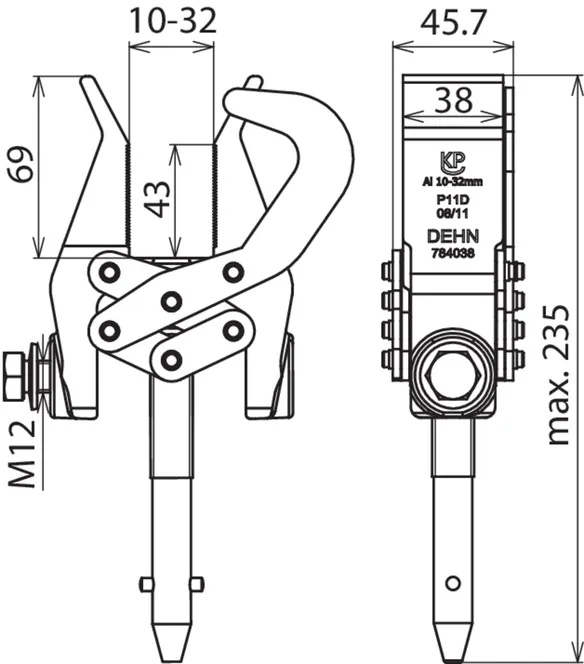

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Ø Plage de serrage 10 ... 32 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 18,7 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

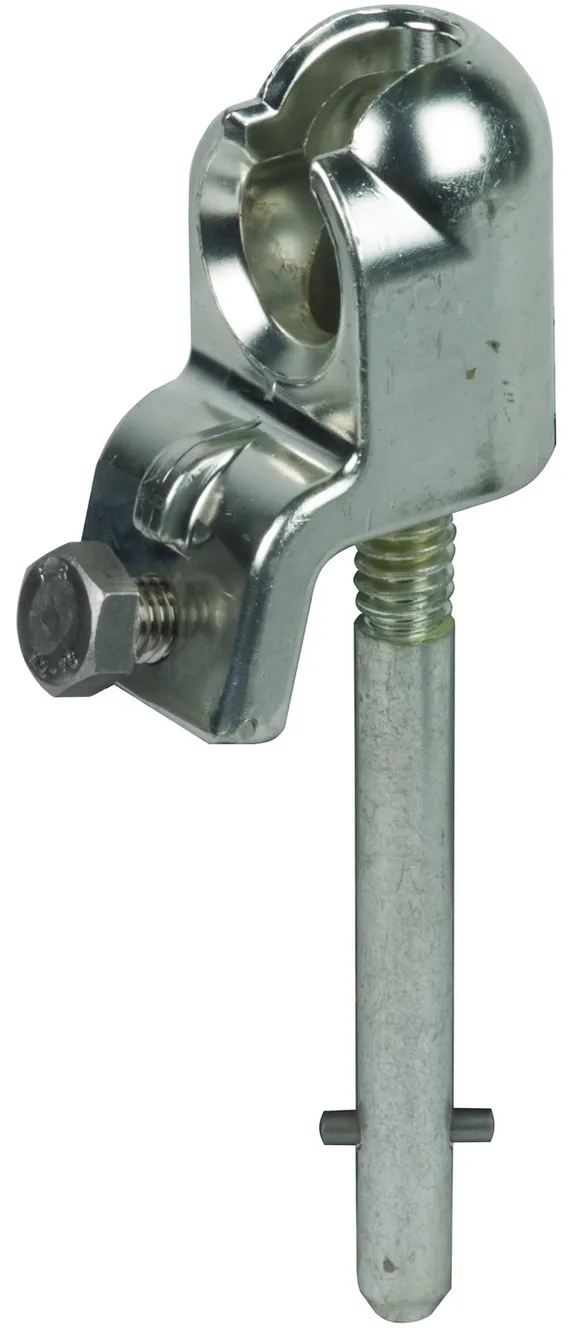

Boulon à tête sphérique rigide

2 Produits

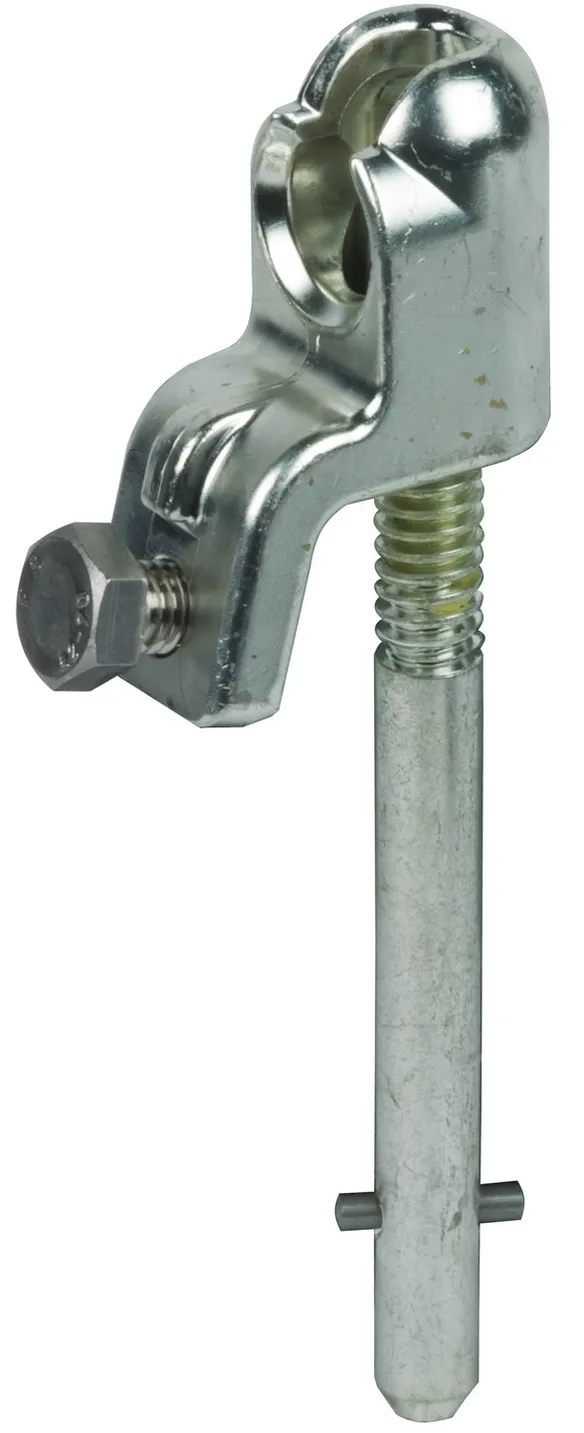

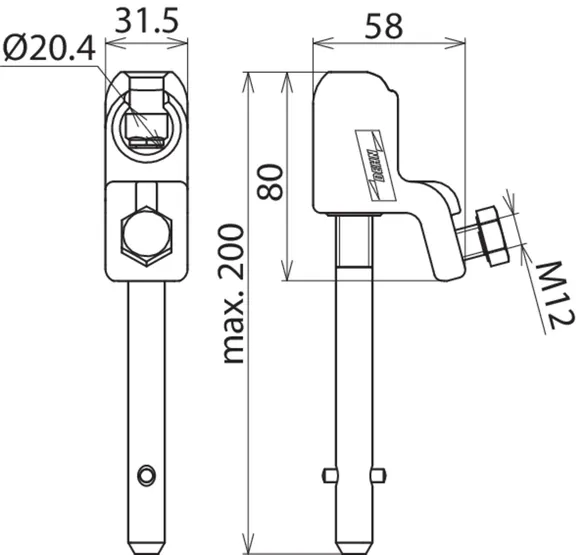

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

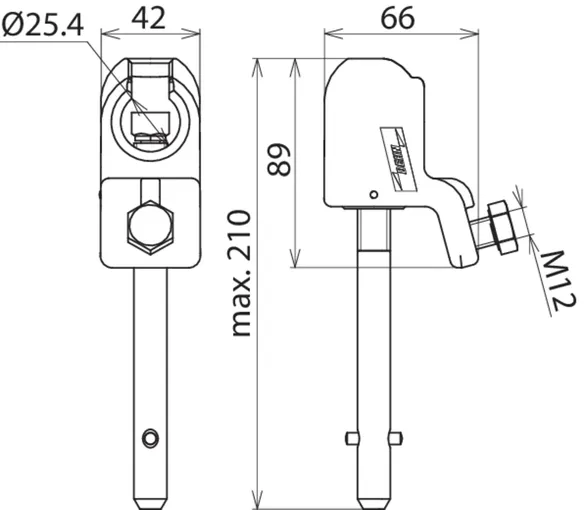

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Borne universelle

2 Produits

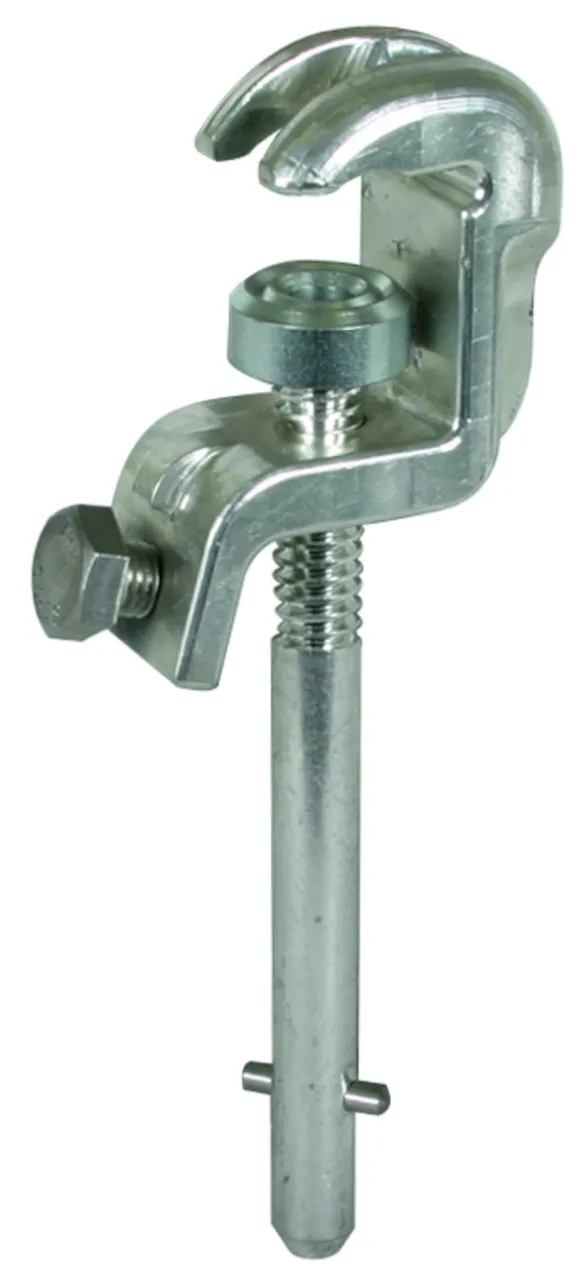

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

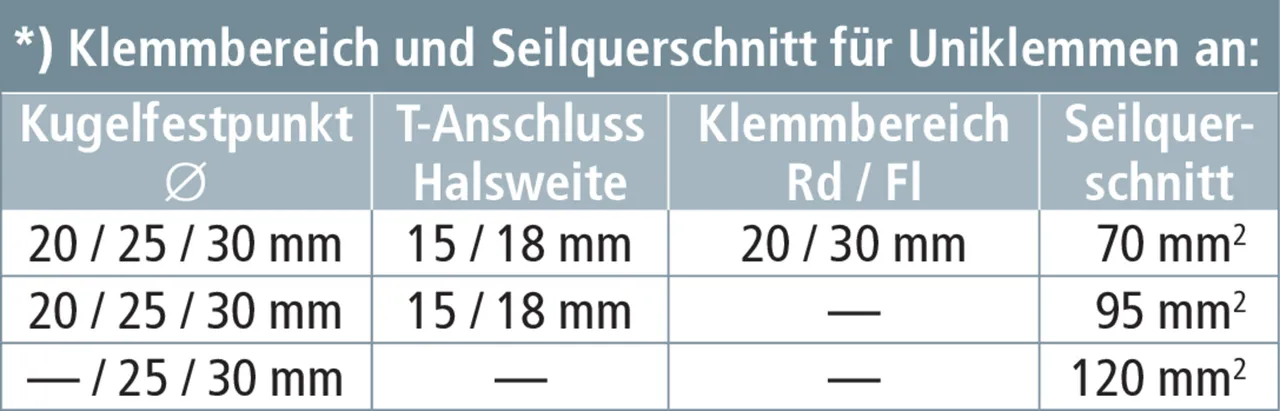

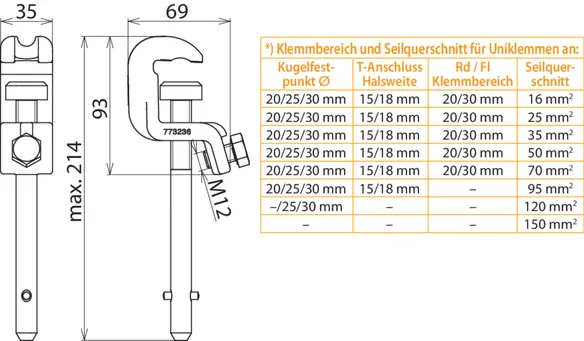

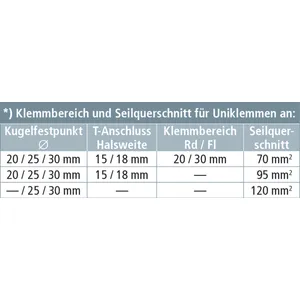

*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

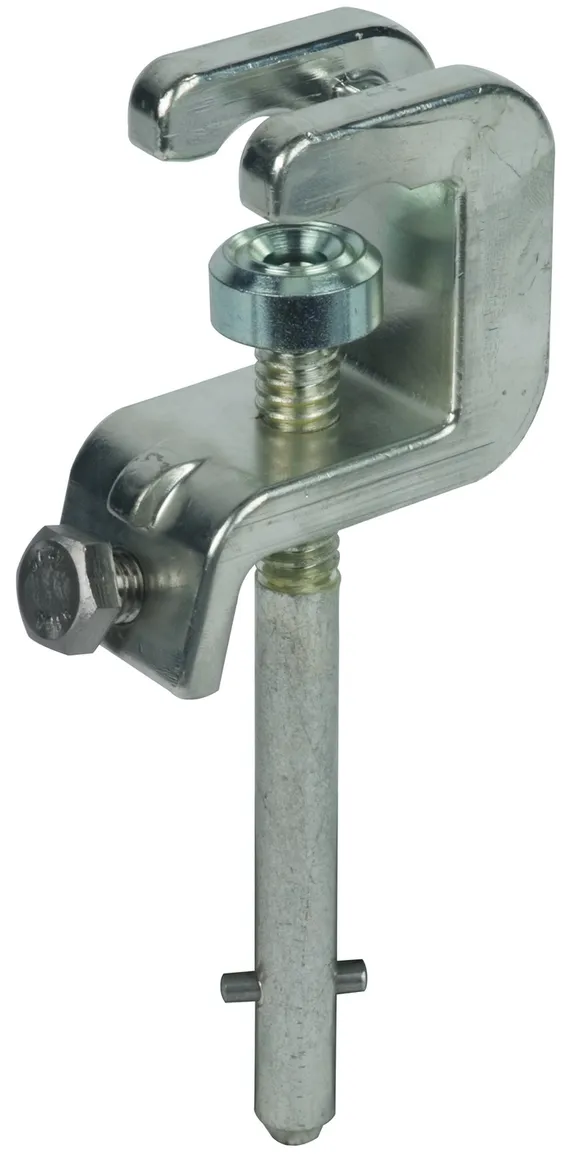

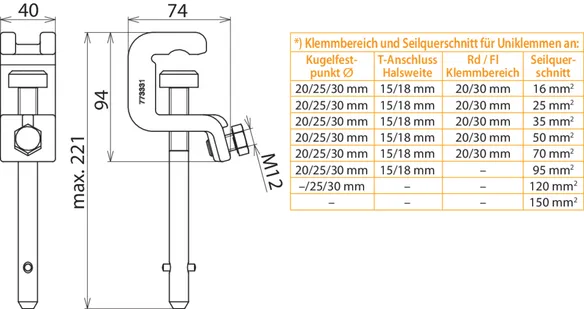

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne
