Brides de raccordement

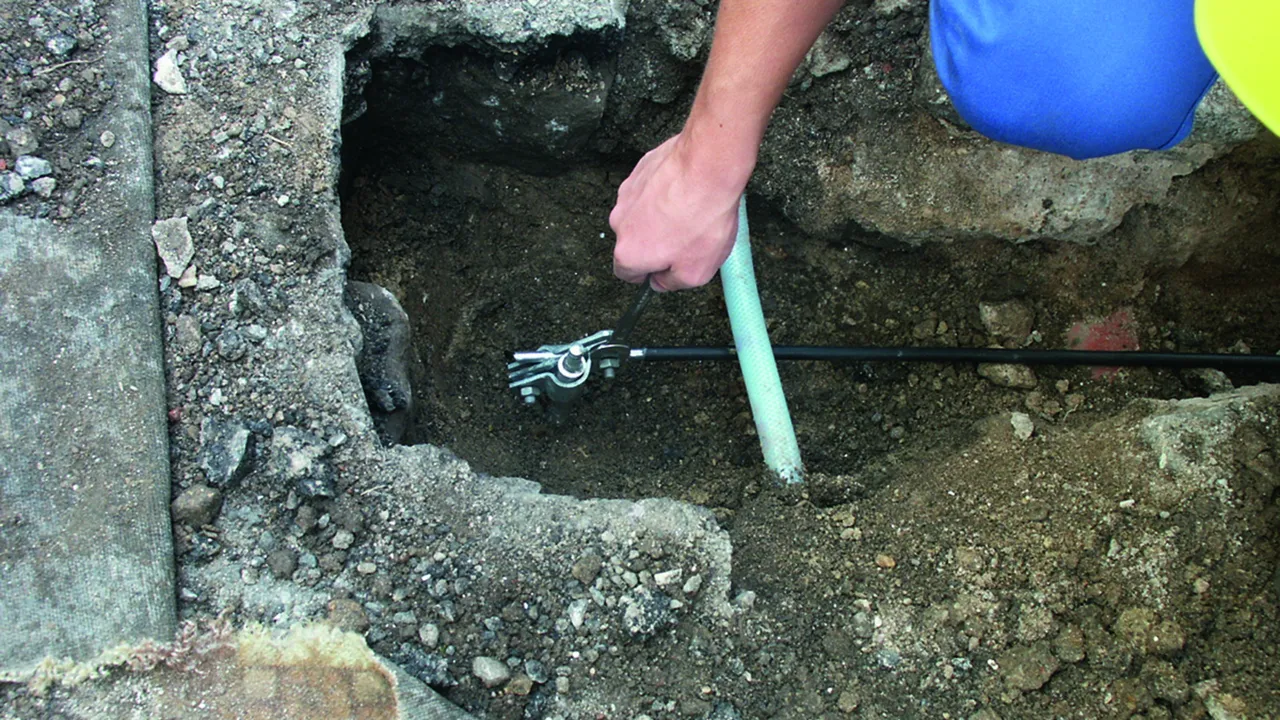

Pour le raccordement de conducteurs ronds, de conducteurs plats à des piquets de terre.

Version oblique

Également pour conducteur de terre non coupé.

5 Produits

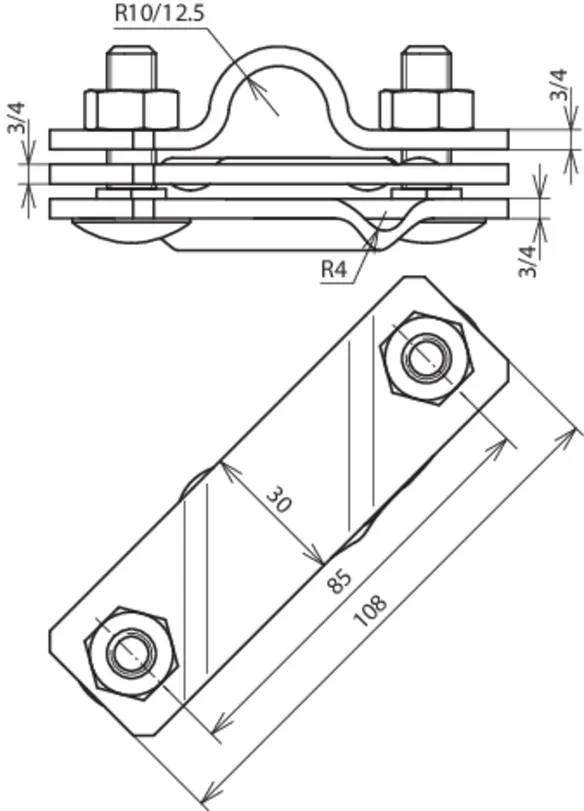

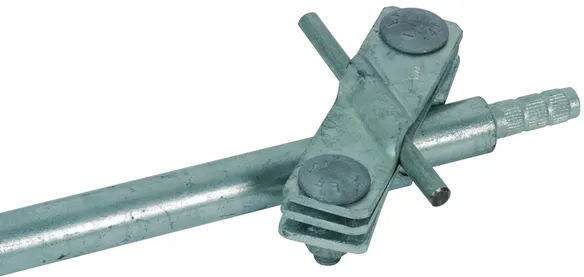

Référence de la pièce 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Clients tariffs no (UE): 85359000, Poids brut: 375.20 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Référence: 620015
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 21,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620015 a été ajouté au panier.

Aller à la boutique en ligne

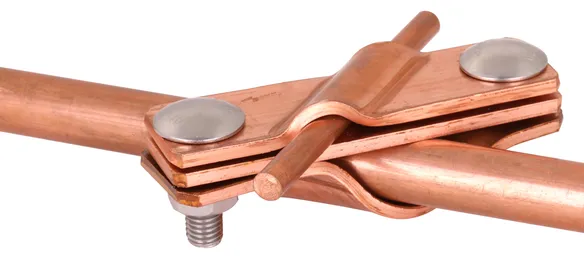

Référence de la pièce 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Clients tariffs no (UE): 85359000, Poids brut: 425.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: Cu
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 CU
Référence: 620017
ou équivalent

Certificats



Caractéristiques techniques

Matériau Cu
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 29,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620017 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620017 a été ajouté au panier.

Aller à la boutique en ligne

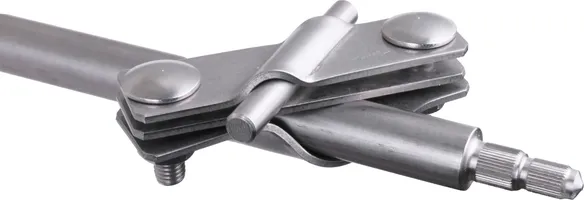

Référence de la pièce 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Clients tariffs no (UE): 85359000, Poids brut: 303.00 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 V4A
Référence: 620915
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX (V4A)
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø20 mm
Matériau n° 1.4571 / 1.4404 / 1.4401
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620915 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620915 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Clients tariffs no (UE): 85359000, Poids brut: 388.00 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Référence: 625015
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 18 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 625015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625015 a été ajouté au panier.

Aller à la boutique en ligne

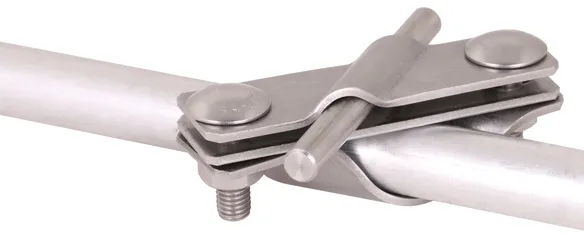

Référence de la pièce 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Clients tariffs no (UE): 85359000, Poids brut: 305.00 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø25 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 V4A
Référence: 649015
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX (V4A)
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø25 mm
Matériau n° 1.4571 / 1.4404 / 1.4401
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 649015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 649015 a été ajouté au panier.

Aller à la boutique en ligne

Version oblique - pour piquet de terre tubulaires en St/tZn

Également pour conducteur de terre non coupé.

1 Produit

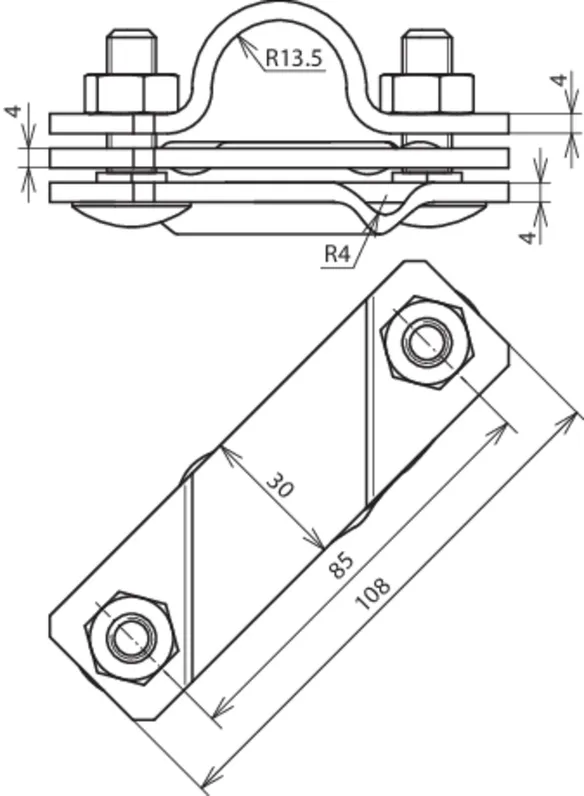

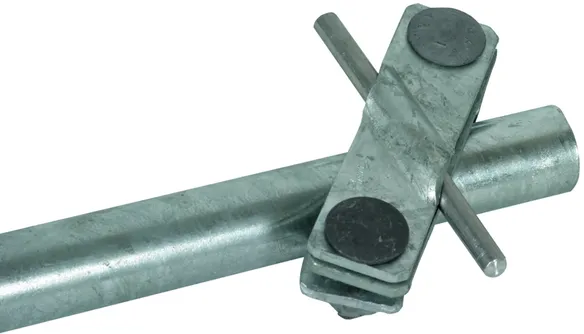

Référence de la pièce 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Clients tariffs no (UE): 85359000, Poids brut: 395.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø27 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Référence: 640015
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø27 mm
Normes NF EN 62561-1

Le produit 640015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 640015 a été ajouté au panier.

Aller à la boutique en ligne

Raccordement unilatéral avec borne de jonction KS

2 Produits

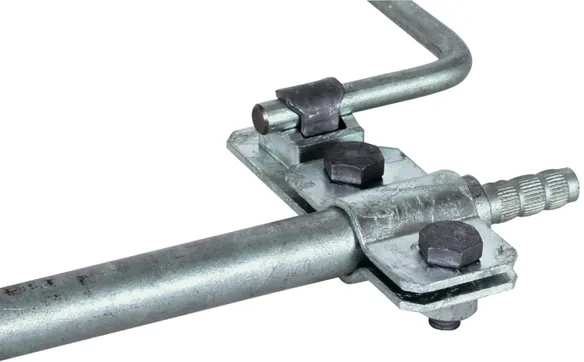

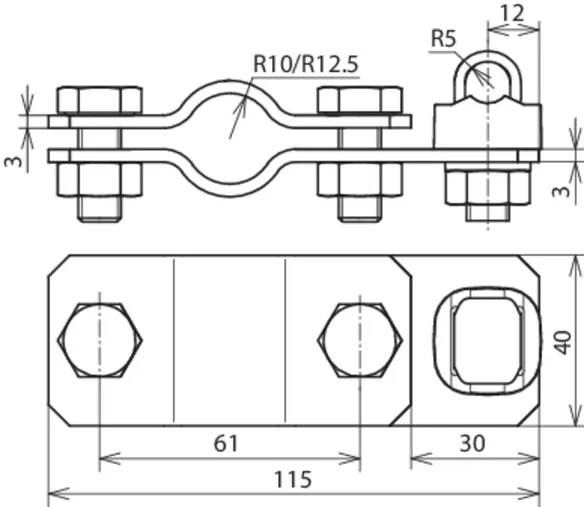

Référence de la pièce 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Clients tariffs no (UE): 85359000, Poids brut: 320.00 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 KSV 7.10 STTZN
Référence: 620011
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620011 a été ajouté au panier.

Aller à la boutique en ligne

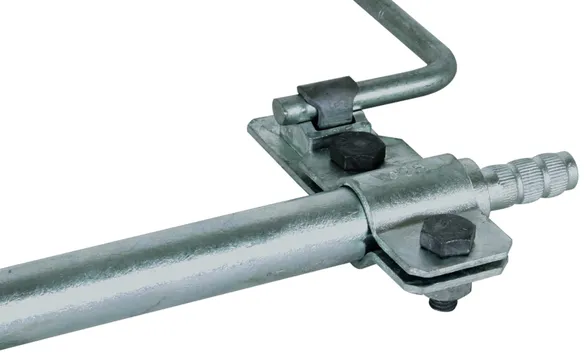

Référence de la pièce 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Clients tariffs no (UE): 85359000, Poids brut: 345.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 KSV 7.10 STTZN
Référence: 625011
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 625011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625011 a été ajouté au panier.

Aller à la boutique en ligne

Raccordement bilatéral avec jonctions KS (St/tZn)

2 Produits

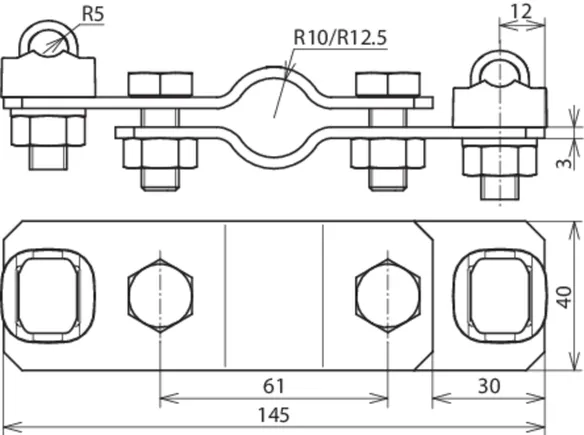

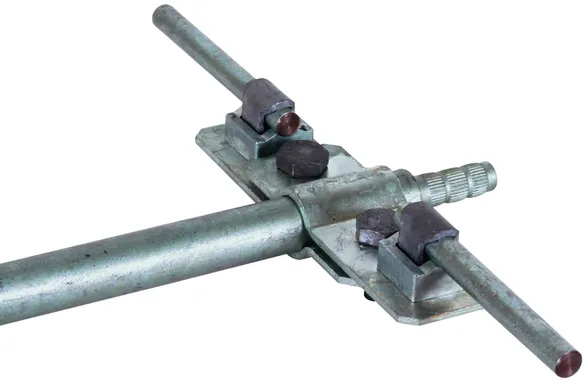

Référence de la pièce 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Clients tariffs no (UE): 85359000, Poids brut: 428.00 g, Prix unitaire: 10.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Référence: 620012
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620012 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620012 a été ajouté au panier.

Aller à la boutique en ligne

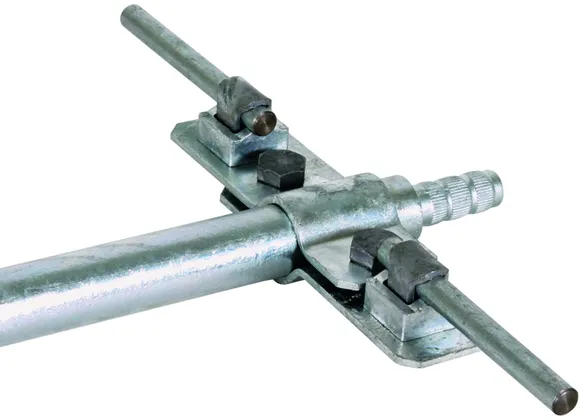

Référence de la pièce 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Clients tariffs no (UE): 85359000, Poids brut: 434.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Référence: 625012
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 625012 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625012 a été ajouté au panier.

Aller à la boutique en ligne

Raccordement unilatéral avec vis M10

2 Produits

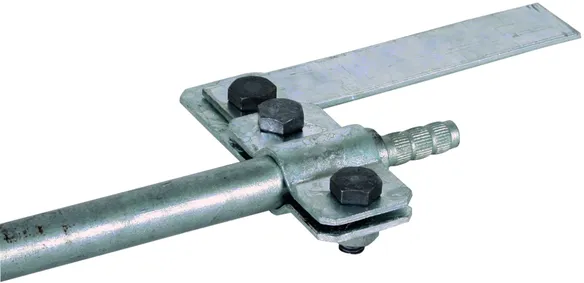

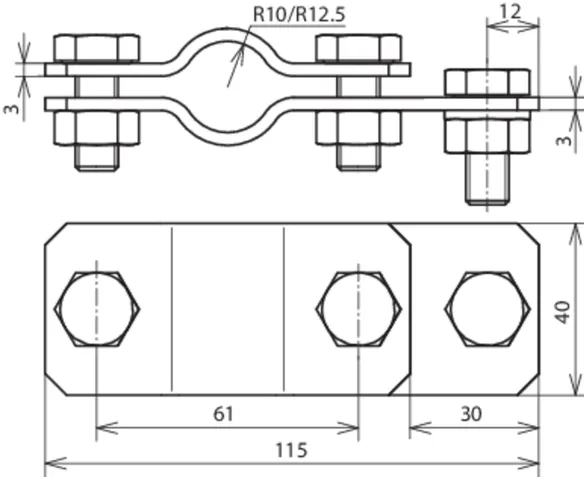

Référence de la pièce 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Clients tariffs no (UE): 85359000, Poids brut: 294.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 ASSM10 STTZN
Référence: 620021
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage pl -40 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,4 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 620021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620021 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Clients tariffs no (UE): 85359000, Poids brut: 315.00 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 ASSM10 STTZN
Référence: 625021
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage pl -40 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,4 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 625021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625021 a été ajouté au panier.

Aller à la boutique en ligne
